顾名思义，组合式三相逆变器是由三个单相逆变器组合而成。由于三个单相逆变器相互独立，因此可以应用常规单相逆变器的控制方法。组合式三相逆变器的一种结构如图4-7所示，这种结构中三个直流电源是相互独立的，因此也可以称为分立式三相逆变器。

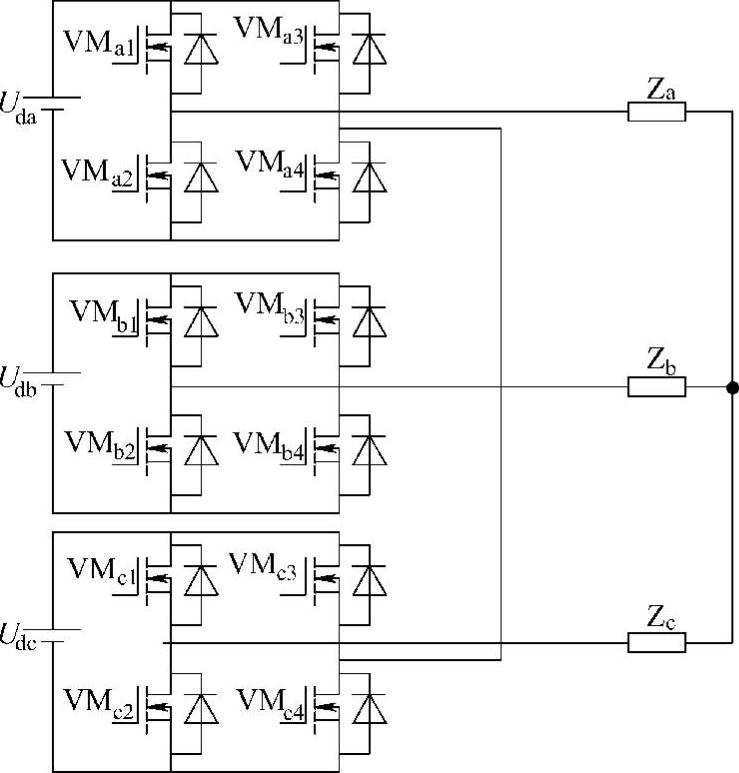

图4-7 分立式三相逆变器
分立式三相逆变器需要三个独立直流供电电源Ud。图4-8所示的则是采用单个供电电源的组合式三相四线制逆变器，为了防止直流侧的短路，交流侧必须采用工频变压器隔离。

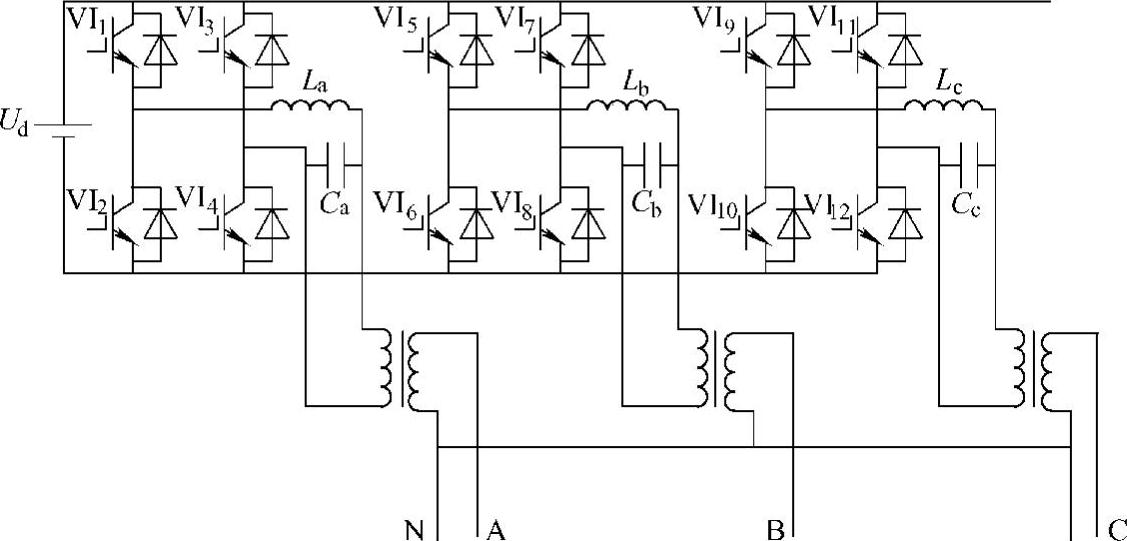

图4-8 组合式三相电压型逆变器
组合式三相电压型逆变器具有结构简单，易于控制，可靠性高的优点。但以上两种组合式三相逆变器或者需要多个独立的直流电源，或者需要工频变压器实现交流侧的隔离，都有结构复杂、体积庞大、成本高昂等问题。(www.daowen.com)
为了解决这一问题，又出现了组合式三相高频脉冲直流环节逆变器，它采用3个独立的单相高频环节逆变器构成组合式逆变器，用高频变压器取代了工频变压器，减小了装置的体积。图4-9所示是三个独立的单相逆变器构成的组合式三相逆变器，图4-10为共用高频脉冲直流环节的组合式三相逆变器。前者体现了模块化思想，而后者在成本上会有所降低。当然，这种电路结构所需的元器件较多，带来的高成本也限制了它的应用。

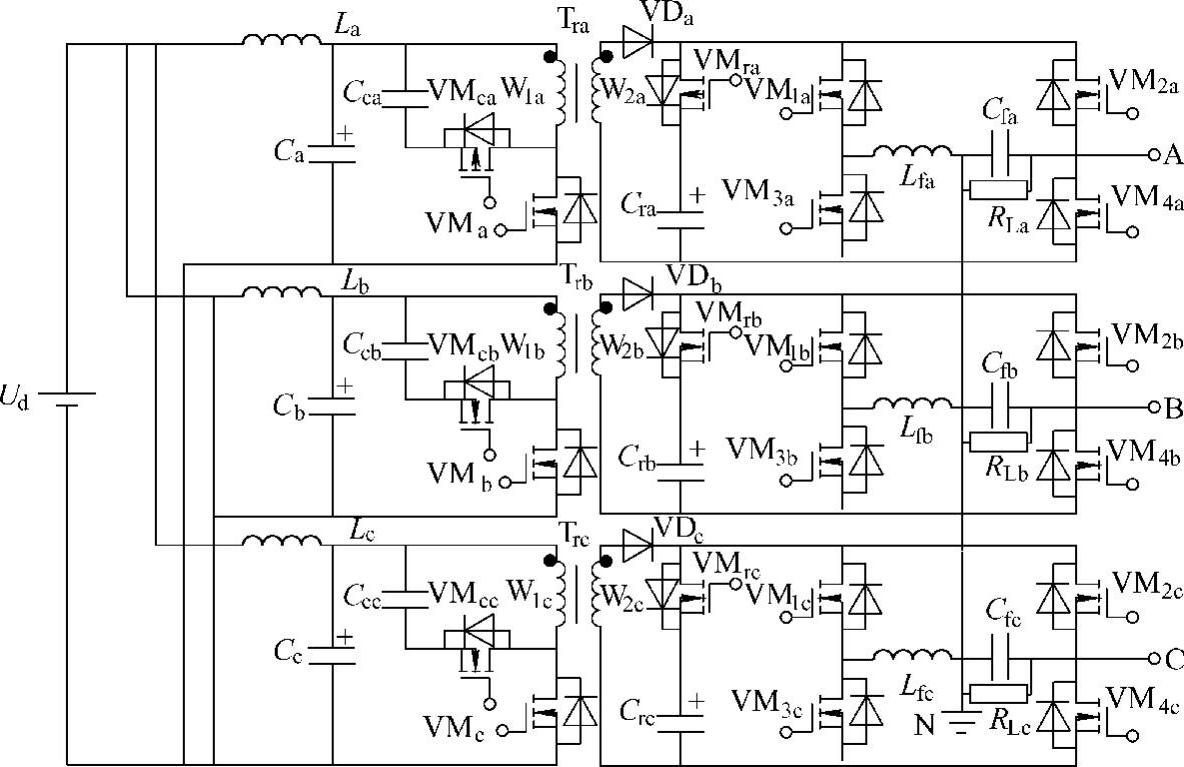

图4-9 三相独立的组合式三相高频链逆变器

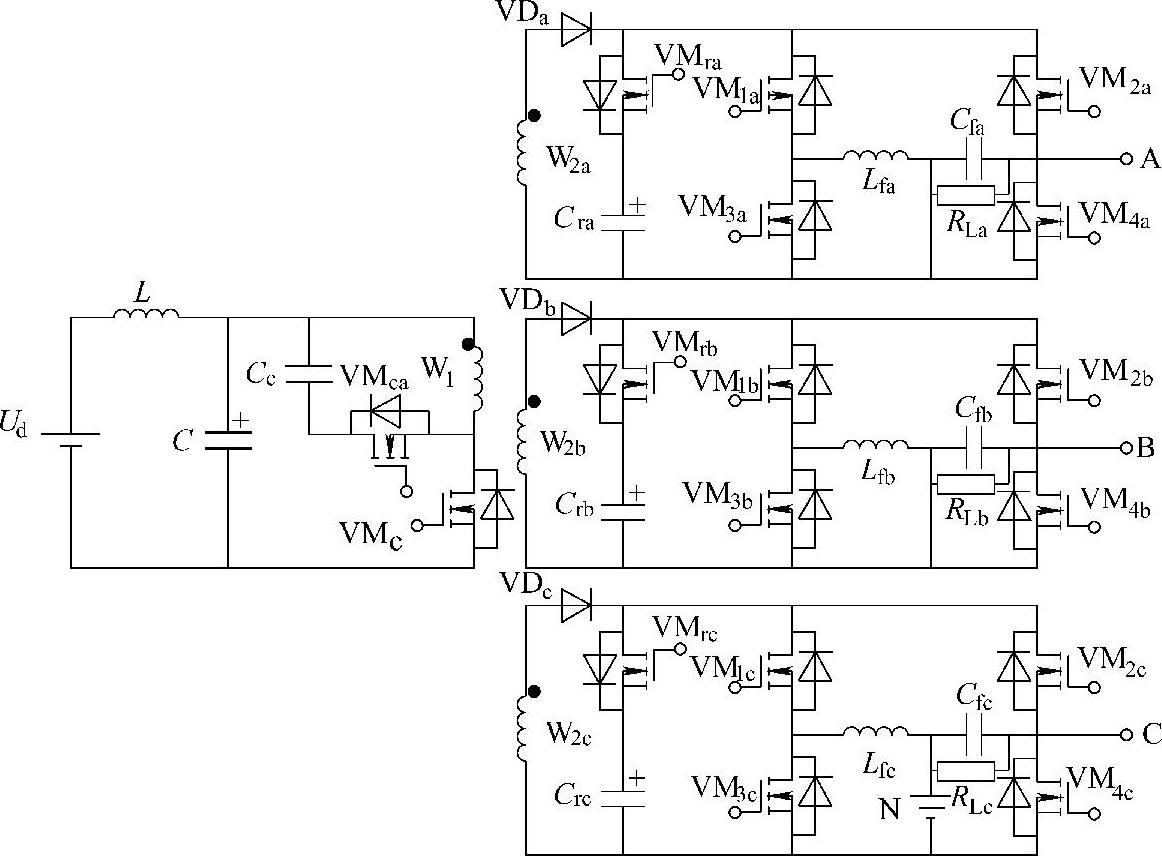

图4-10 共用高频脉冲直流环节的组合式三相高频链逆变器
