（1）引入串联谐振槽，使流经所有功率管的通态电流均为高频正弦波，可实现与负载大小及特性无关的全程零电流软开关（Zero Current Switching，ZCS）。
（2）周波变换器在电流过零点时换流，而此时高频变压器漏感储能为零，因此开关换流不会因为漏感电流中断而引起电压尖峰。
（3）输出滤波器仅由电容构成，无滤波电感，在换流死区期间就无需为电感电流提供续流回路，同样也不会因为滤波电感电流中断而引起电压尖峰。
（4）将高频环节——串联谐振槽等效成比例环节后，系统可降阶为单极点系统，外环控制器设计简单。
（5）实现单级功率变换，系统效率高。
（6）能量双向流动，负载适应性好。
（7）主要缺点是功率管的通态电流有效值较大，开关通态损耗大。
在串联谐振型高频链逆变器中，施加在谐振储能环节两端的激励源为正负交变的方波而非纯正弦波。但是由于串联谐振电路具有选择性，其偏离谐振频率的高次谐波得到不同程度的抑制，在此基础上我们把谐振网络的工作方式分为以下三类：
1.激励谐振
谐振电路两端电压和电流处于同相位状态，谐振电流在电源电压的激励下不断增加，能量从直流侧流向谐振回路，谐振能量迅速增加；同时变压器作为电流源，向负载端输出能量增加，输出电压升高，如图3-20所示。(www.daowen.com)
2.自由谐振
此时谐振网络与输入电压源断开。谐振电流在谐振网络中自由振荡，谐振能量缓慢降低。如果在自由谐振中加入负载，根据输出电压与谐振电流的相位关系，可以得到能量的流向。当一致时，谐振回路给负载供电，谐振电流逐渐变小。反之，负载向谐振回路回馈能量，谐振电流变大，如图3-21所示。

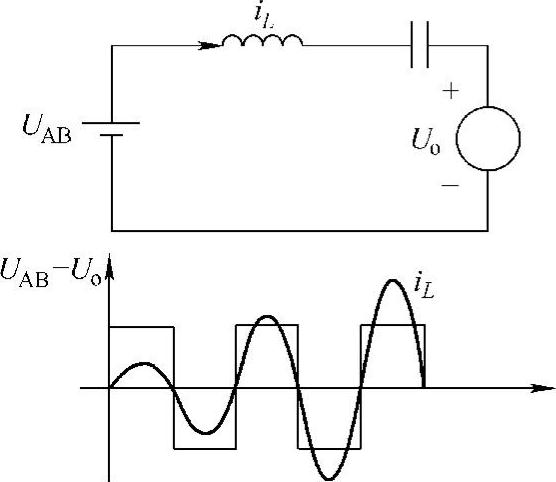

图3-20 激励谐振

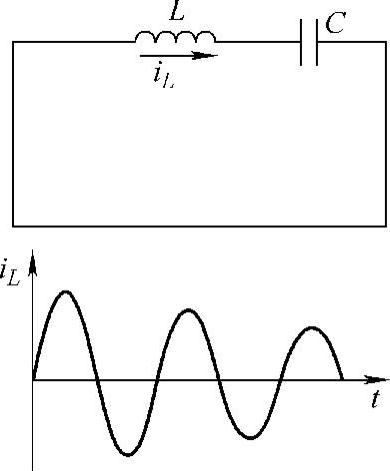

图3-21 自由谐振
3.回馈谐振
谐振电流与谐振回路端电压相位相反，不管输出为何种状态，谐振电流在反电压的作用下迅速变小。能量从谐振回路回馈到输入直流电压侧，谐振回路能量迅速减小，同样变压器的输出也减小，如图3-22所示。

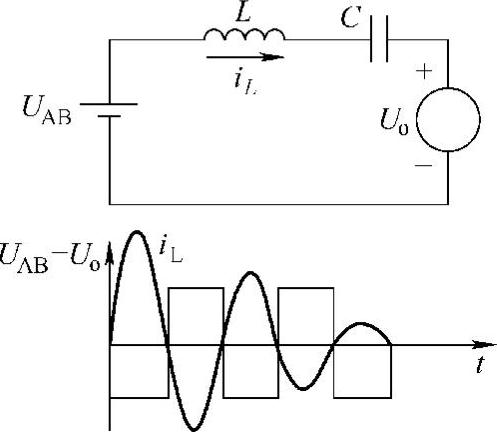

图3-22 回馈谐振
