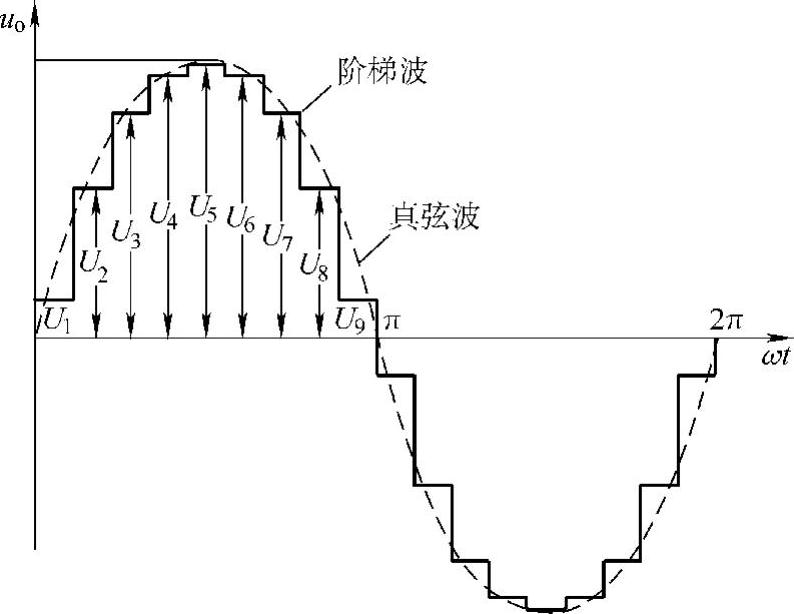

图2-16给出了阶梯合成波的波形。虚线所示的波形为标准正弦波，它是阶梯合成波的轮廓线。从图中可以看出，阶梯合成波的阶梯数越多，阶梯合成波越接近正弦波。图中所示的一个周期内阶梯合成波的阶梯数为18，每个阶梯对应一个电压值，即U₁～U₉和-U₁～-U₉。因为阶梯合成波的波形左右对称，对于阶梯数为2N的阶梯合成波来说，只需N个电压值，并且它们依次相移π/N。这种获得阶梯合成波的方法称为移相叠加法。

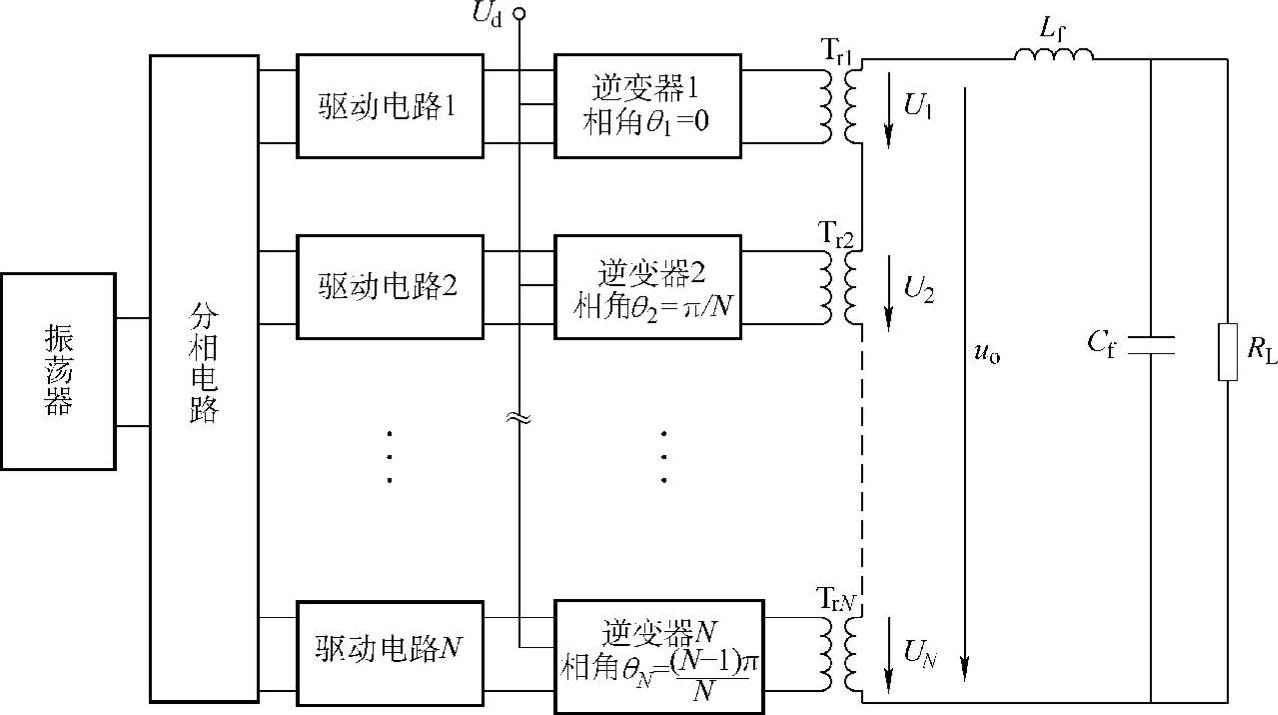

图2-17为移相叠加阶梯波合成逆变器的电路原理图。该电路由直流电源U_d、时钟发生器、分频器、N个驱动器、N个逆变器和N个变压器组成。

时钟发生器（振荡器）输出的矩形脉冲经分相电路后，得到N个相移依次为π/N的方波信号，再经驱动电路驱动每个逆变器中对应的功率开关管。逆变器可采用推挽式、半桥式、全桥式等单相逆变器拓扑，或者采用三相桥式逆变器拓扑。采用三相电路时，逆变器的个数为N/3。图2-17中采用了N个单相逆变器。N个逆变器的输出方波电压经N个变压器的调节，得到初始相位为φ₁=0、φ₂=π/N、…、φ_N=π（N-1）/N，幅值为U₁、U₂、…、U_N的N个方波或矩形波输出电压，各变压器的绕组按要求串联起来，不同相位和不同幅值的方波或矩形波的叠加，便可合成阶梯数为2N的阶梯合成波。U₁、U₂、…、UN的电压值与各变压器的变比相关。

图2-16 阶梯波形(www.daowen.com)

综上所述，采用多重移相结构时，只要适当选择相位差、输出变压器变比和输出变压器二次绕组的连接方式，便可以改变输出波形，减少谐波含量。当然，文中采用了单相全桥结构，也可以实现输出电压的调节。

图2-17 移相叠加阶梯波合成逆变器的电路原理图
