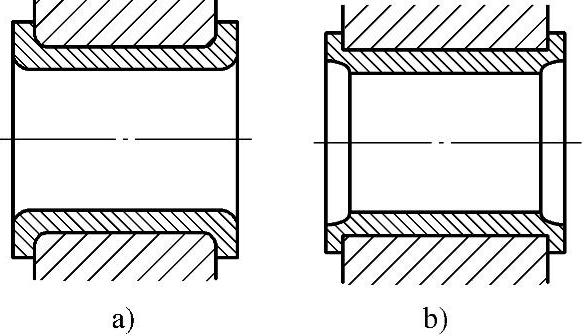

图11-54：在箱体上固定衬筒。a）采用翻边固定，筒厚不易变形，需加大力，易产生裂纹；b）将筒端部车薄后翻边，使之易于变形，不易产生裂纹。

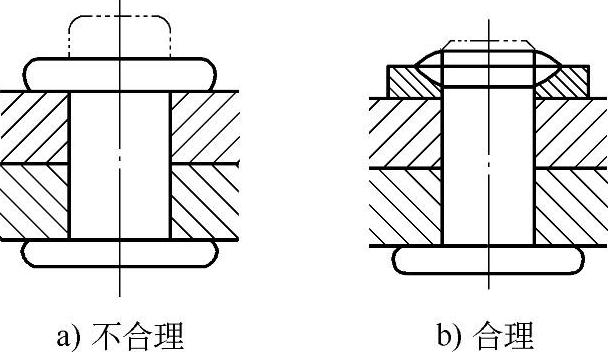

图11-55：将两薄板零件固定在一起。a）铆合件的余留长度太大，不易变形，冷铆时，易产生裂纹；b）减小铆合件长度，加垫圈且在孔边倒角，以减小铆合件的变形，从而不易产生裂纹。

图11-54

图11-55

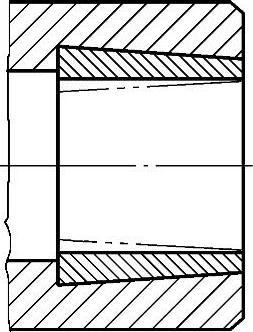

图11-56：将衬套固定在筒件的倒锥孔穴内。将衬套放入筒件的孔穴内（虚线位置），然后将工具插入筒孔中扩径，使筒进入倒锥孔穴内固定。

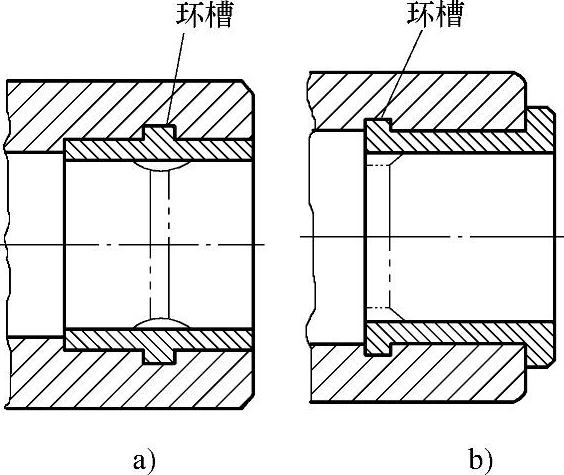

图11-57：将衬套固定在筒件的环槽内。在筒件孔内车有环槽，在衬套中准备有用于扩径的材料（虚线部分），当扩径时，材料进入环槽内。a）衬套中间扩径，部分材料进入筒件环槽；b）衬套端部扩径，部分材料进入筒件环槽。

图11-56(www.daowen.com)

图11-57

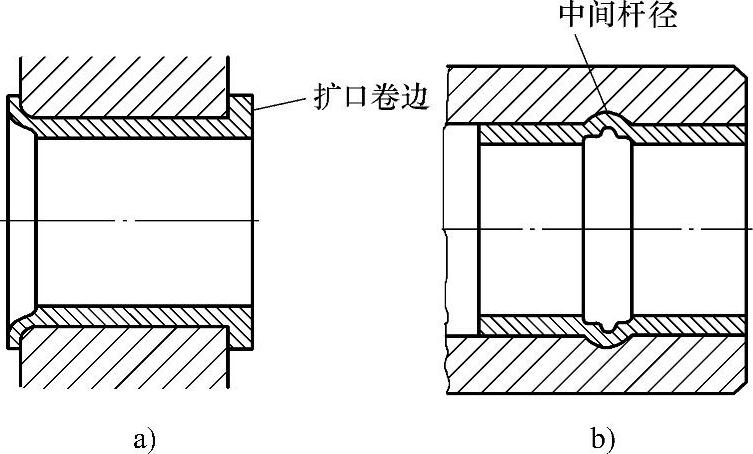

图11-58：用扩径或扩口卷边固定衬套。a）在衬套端部扩口卷边；b）衬套装在筒件（或板）内，中间扩径固定衬套。

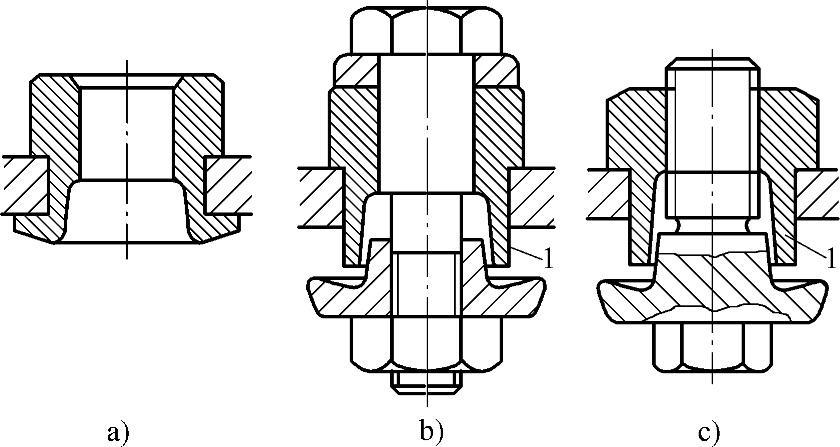

图11-59：将衬套固定在板件内。a）在衬筒上作出伸出板孔的凸缘，压凸缘翻边，将衬筒固定在板上；b）用带螺栓的装置施压，在锥面的作用下，使衬筒凸缘胀开，再将螺母拧紧时，衬筒凸缘翻边，将衬筒固定在板上；c）用带螺钉的装置施压，衬筒上有螺纹，直接用螺钉拧紧，使衬筒凸缘胀开翻边，将衬筒固定在板上。

图11-58

图11-59
