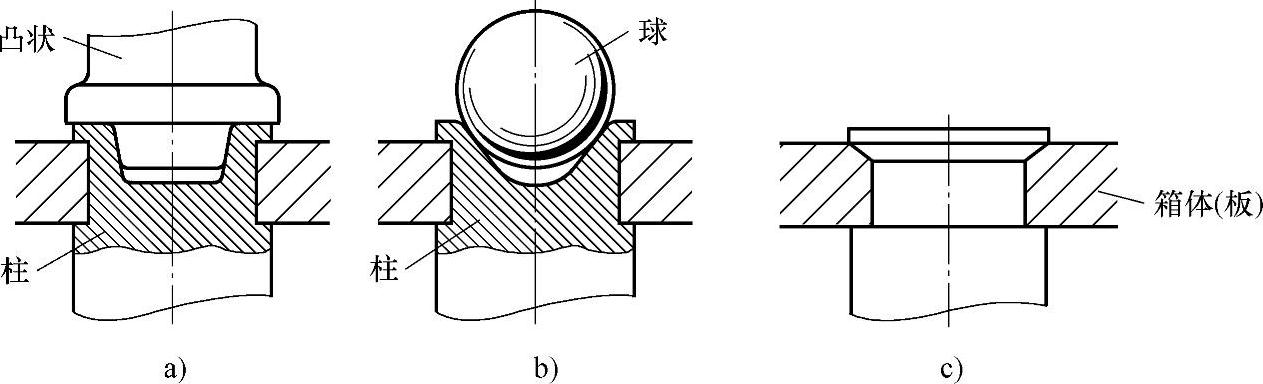

图11-37：柱由塑性材料制造，端部扩口固定在箱体（或板）上。a）用凸模扩口；b）用钢球扩口；c）压合扩口后的结构。

图11-37

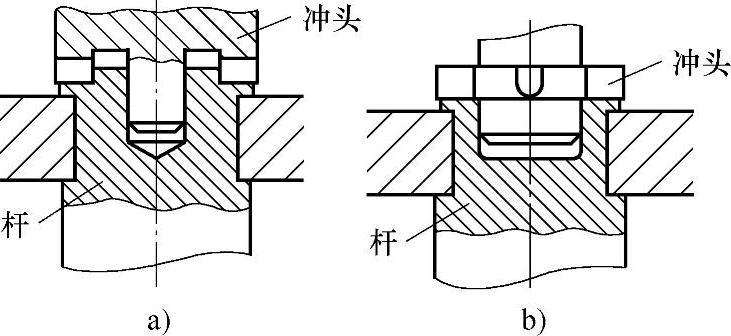

图11-38：端部打冲（点冲若干点）固定杆或柱。a）冲头上有若干点，向下冲压，在端部打冲固定杆或柱；b）冲头将杆（或柱）端部冲扁平。

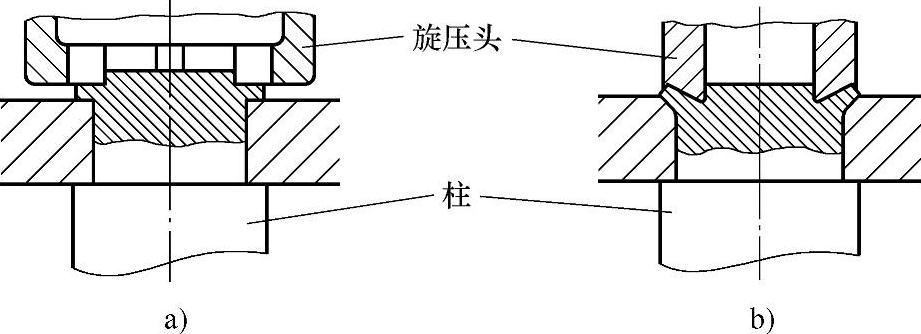

图11-39：用内齿压模成形，旋压端部，固定柱或杆。a）柱端为平面，旋压后形成凸缘，固定杆或柱；b）在杆端先制出环槽，旋压环槽扩径，固定杆或柱。

图11-38

图11-39

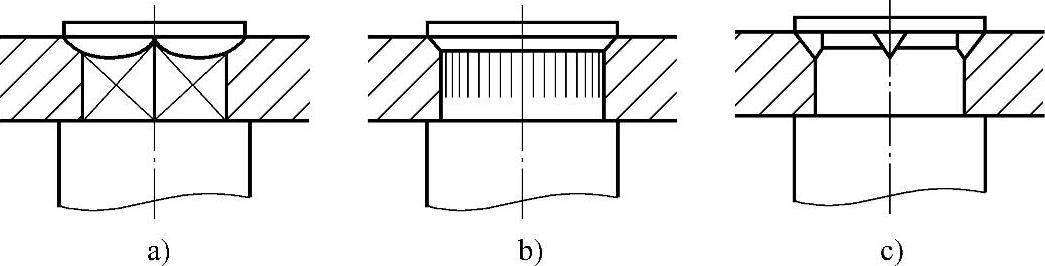

图11-40：防止杆或柱旋转的固定方法。a）将柱或杆的方端压入方孔中；b）在杆上制出槽，并将其压入零件孔中；c）压合时，杆的圆柱端嵌入配合孔的倒角处预先制出的三角槽。

图11-40

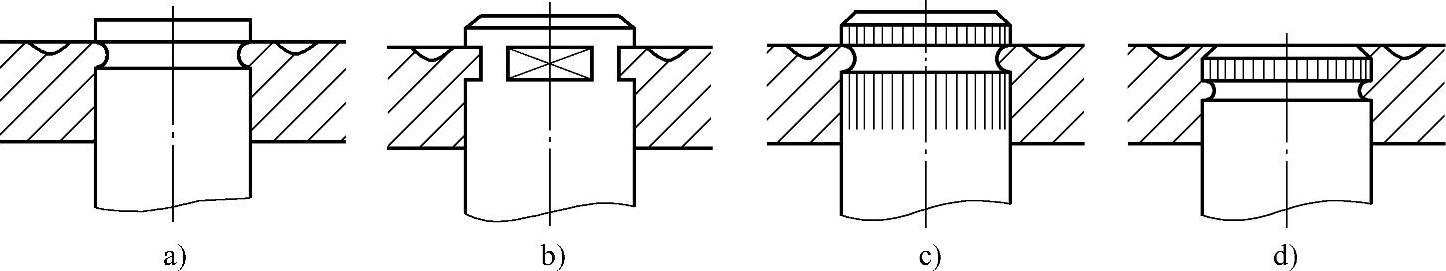

图11-41：杆或柱为非塑性材料，嵌入塑性材料制造的零件中。a）在柱的周围滚压，使零件缩口，材料进入柱的环槽内，固定杆或柱；b）在柱上加工平座，用冲坑的方法，使材料进入平座，固定杆或柱；c）和d）杆上有环形槽和纵向槽，连接强度大。

图11-42：固定杆或柱的方法。a）冲点；b）缩口；c）局部旋压；d）边缘冲眼；e）敛缝。

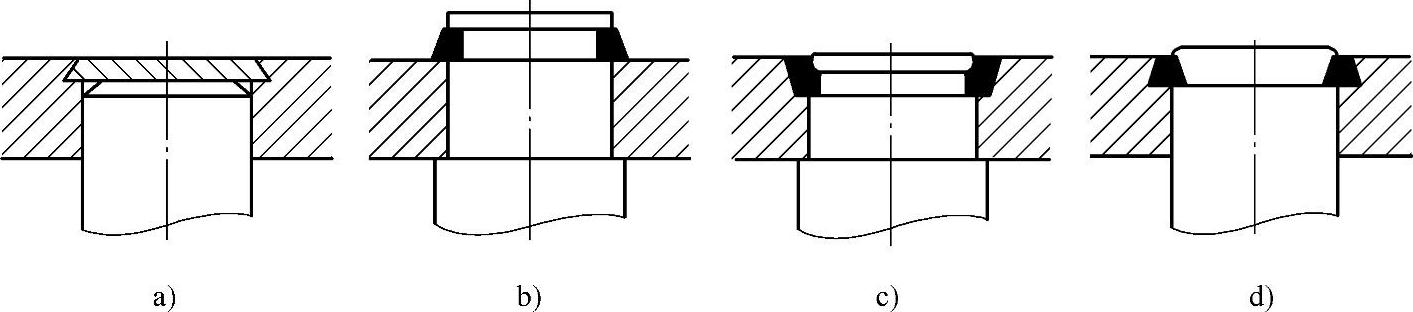

图11-43：用塑性金属材料堵板、环将硬材料柱（或杆）与塑性金属板固定在一起。a）塑性金属材料堵板插入零件倒锥槽固定柱（或杆）；b）带台阶的柱（或杆）伸出零件上表面，塑性金属环嵌入柱（或杆）的环槽固定柱（或杆）；c）在零件上作出圆锥面，塑性金属环嵌入柱（或杆）的环槽固定柱（或杆）；d）在零件和柱（或杆）上作出倒锥面，塑性金属环嵌入柱（或杆）的倒锥环，然后与柱（或杆）一起压入零件的倒锥槽内，固定柱（或杆）。b）突出零件上表面，不美观，但安装方便。a）、c）、d）安装后，与零件上表面相平，比较美观。

(www.daowen.com)

图11-41

图11-42

图11-43

图11-44

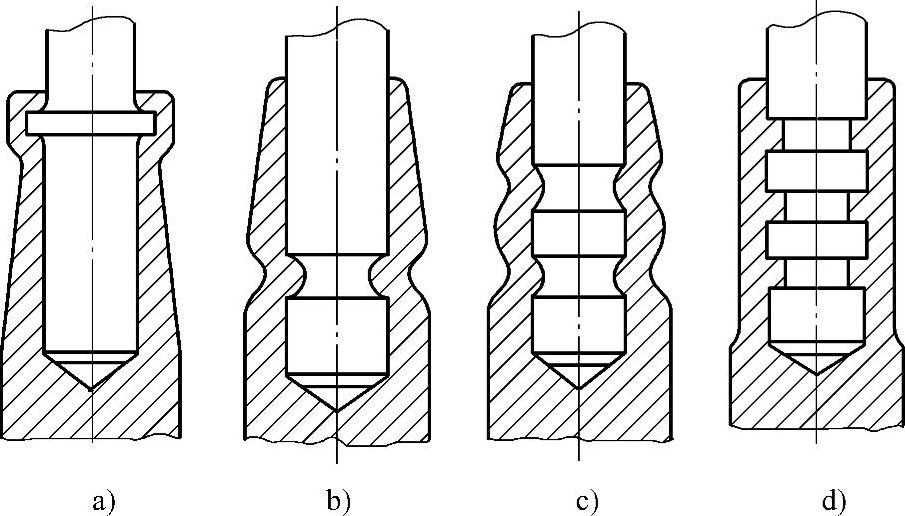

图11-44：圆柱零件与同轴线零件的结合。a）圆柱零件有凸环，在同轴线零件上作出与之相适应的阶梯孔，将圆柱零件放入孔内，然后，在同轴线零件的外圆和上面滚压，将圆柱零件与同轴线零件结合在一起；b）圆柱零件有凹槽，在同轴线零件上作出与圆柱零件外径相同的孔，将圆柱零件放入孔内，在同轴线零件的外圆滚压，使材料进入凹槽，将圆柱零件与同轴线零件结合在一起；c）圆柱零件上有多个环槽，滚压同轴线零件使其部分材料进入环槽，使二者结合；d）能在同轴线零件中自由旋转，在自由旋转面上涂上覆盖层分离石墨油，此时，圆柱零件上做成矩形槽比较合理。

图11-45：夹板和立柱的扩铆连接。在仪器仪表制造中，立柱与夹板的连接，通常是扩铆其端部，为了防止立柱变形过大，在立柱末端钻孔，以得到空心的颈部，这样铆合比较容易。

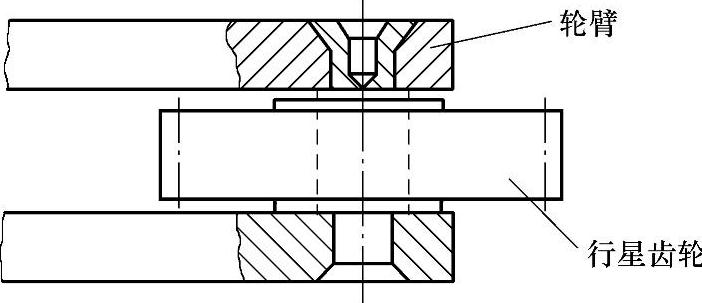

图11-46：行星齿轮轴与转臂的铆合连接。在仪器仪表制造中，也使用扩铆的方法，将行星齿轮轴与行星齿轮机构的转臂固定连接。

图11-45

图11-46
