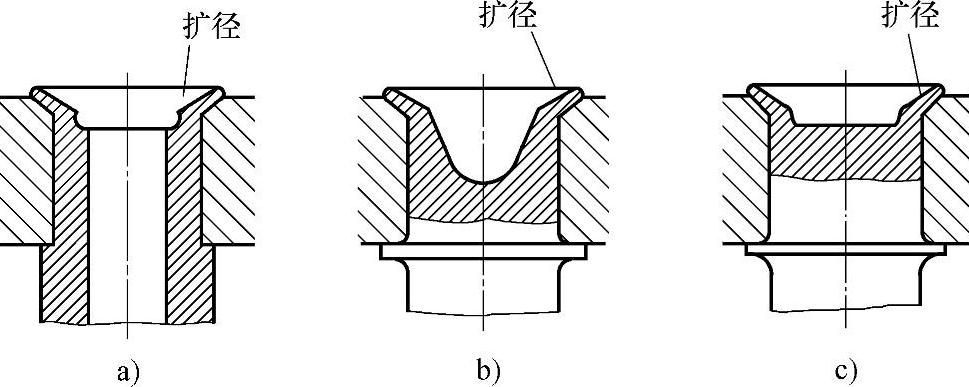

图11-27：大型圆柱零件固定在箱体上的方法。用扩径的方法固定大型圆柱、支柱等，通常用过渡配合或过盈配合将柱压入孔内，在柱端部扩径。a）在空心圆柱固定端将孔扩大，减小壁厚，便于扩径；b）圆柱端冲窝便于扩径；c）圆柱端作出凹孔便于扩径。

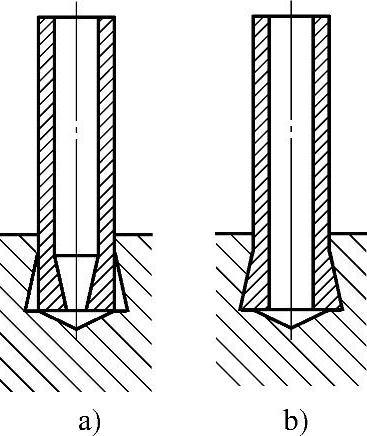

图11-28：将管件固定在倒锥孔中。在零件上作出倒锥孔，在管件端作出锥孔，用圆柱冲头冲压，使圆锥余料扩径进入倒锥孔中，固定管件。a）扩径前；b）扩径后。

图11-27

图11-28

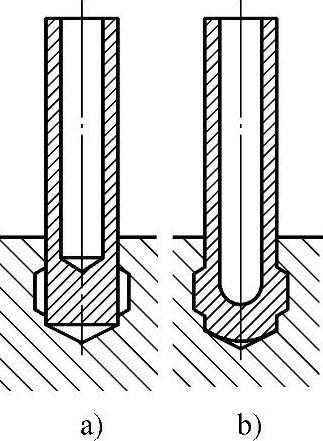

图11-29：将管件固定在圆柱孔内。管件的端部为实体，用圆柱冲头冲压时，实体端扩径填充到圆柱孔内，固定管件。a）扩径前；b）扩径后。

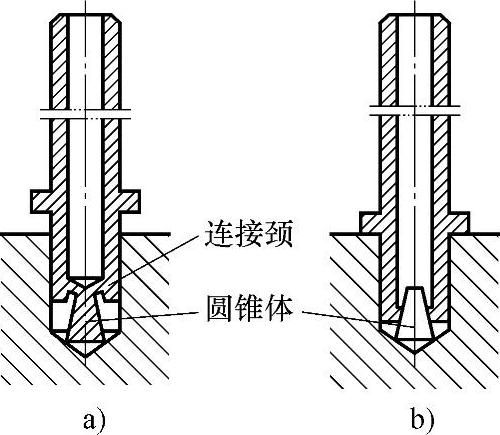

图11-30：圆锥体与管件作成一体，用较细的连接颈过渡，并扩径固定。当下压管件时，切断圆锥体与管件的过渡连接颈，使管件端部扩径，将管件固定。

图11-29(www.daowen.com)

图11-30

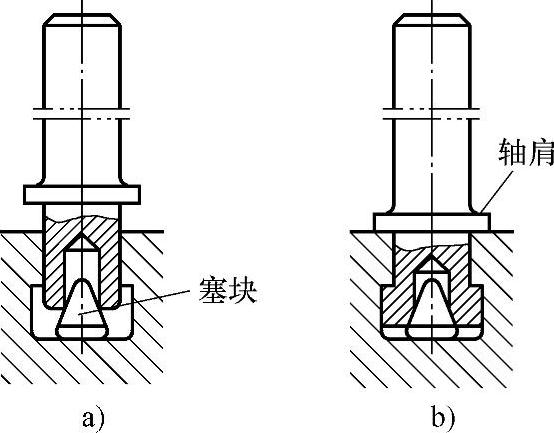

图11-31：利用圆锥体塞块扩径将杆固定在零件环内。在零件孔内作出环形槽，在孔底预先装一圆锥体；杆端作出圆孔，杆上有轴肩。当挤压杆达到轴肩时，圆锥体使杆扩径，将材料挤入环槽，将杆固定。

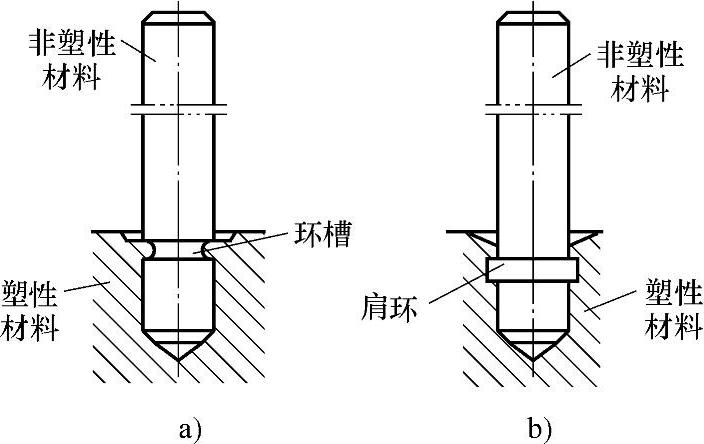

图11-32：非塑性材料杆，固定在塑性材料零件上。在杆周围滚压零件，使塑性材料零件变形，将材料挤入环槽内或挤压在肩环上固定杆。a）将材料挤入环槽；b）将材料挤在肩环上。

图11-31

图11-32
