隔离铆钉铆接：隔离铆钉铆接用于两个零件彼此相隔一段距离的连接。

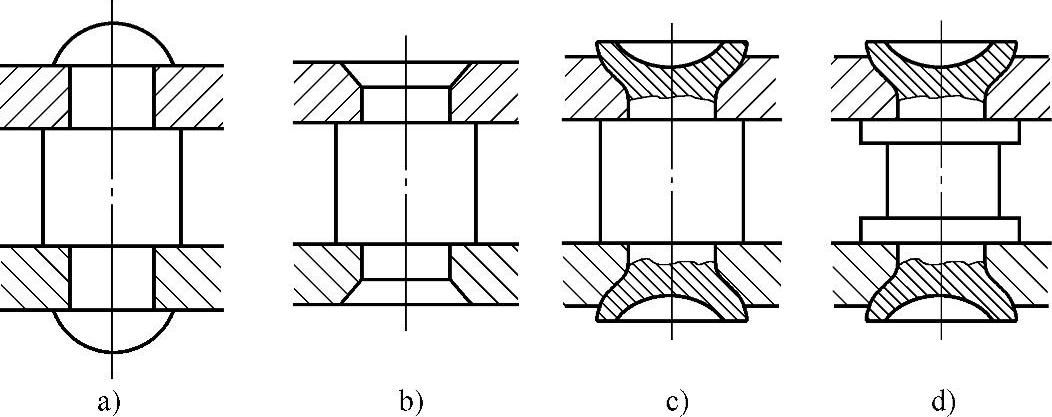

图10-47：利用台阶的隔离铆钉铆接。a）半球头隔离铆钉铆接；b）沉头隔离铆钉铆接；c）和d）两端带窝隔离铆钉铆接。

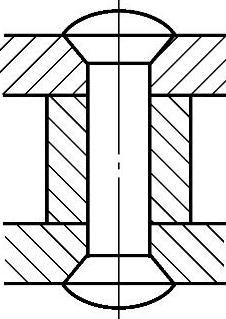

图10-48：中间加套隔离铆钉铆接。铆钉中间为光杆，中间加套隔离，结构简单。

图10-47

图10-48

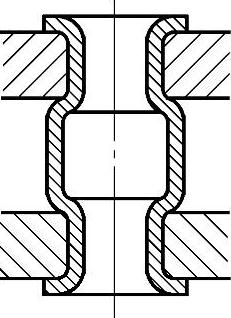

图10-49：空心隔离铆钉铆接。空心隔离铆钉中间作出凸肩，制造工艺复杂。

密封铆钉铆接：在铆钉头下面安装用塑性金属（铝、软铜）或由弹性体（用于温度不高的工作条件）制造的环。铆接时，将环压扁，保证密封。

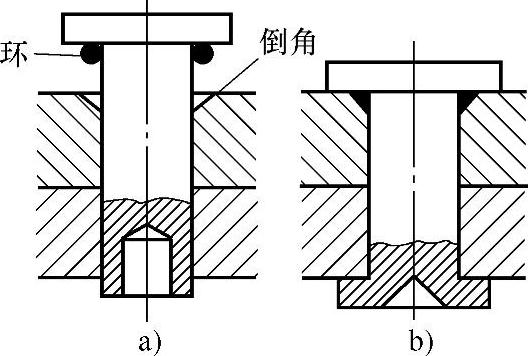

图10-50：平头密封铆钉的铆接。a）在被连接件的孔端倒角，先将密封圈放入平头密封铆钉的头部下面，再将铆钉放入孔内；b）铆接后，密封圈进入孔端的倒角内。

(www.daowen.com)

图10-49

图10-50

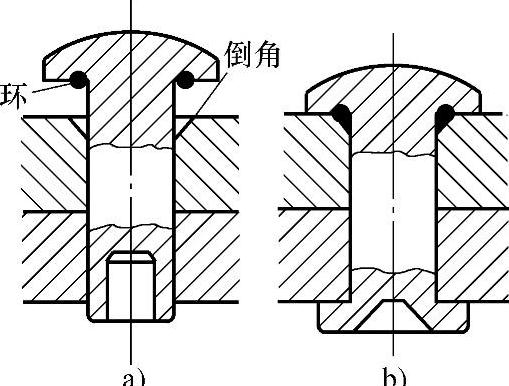

图10-51：半球头密封铆钉的铆接。a）在被连接件的孔端倒角，先将密封圈放入半球头密封铆钉的头部下面，再将铆钉放入孔内；b）铆接后，密封圈进入孔端的倒角内。

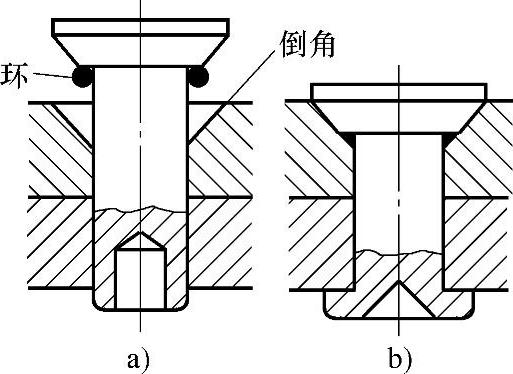

图10-52：带圆锥密封铆钉的铆接。a）在被连接件的孔端倒角，先将密封圈放入圆锥密封铆钉的头部下面，再将铆钉放入孔内；b）铆接后，密封圈进入孔端的倒角内。

图10-51

图10-52
