当被连接件只能从一边进行铆接操作时,例如某些容器不能放入铆接工具或没有工作空间,可采用抽心铆钉和推心铆钉铆接。抽心铆钉用于薄壁,推心铆钉用于厚壁。

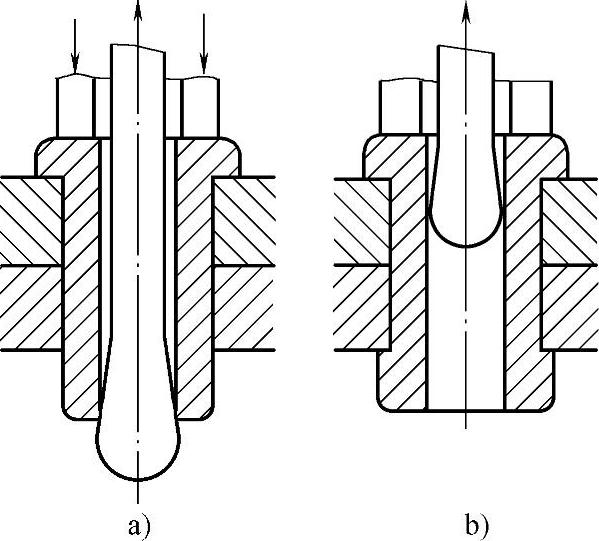

图10-24:梨形拉杆抽心铆钉铆接。a)拉杆的头部像梨形,头部直径超过铆钉孔径;b)拉动拉杆时扩孔并形成铆钉头。

图10-25:圆柱形拉杆抽心铆钉铆接。a)圆柱头直径超过铆钉孔径;b)拉动拉杆时扩孔并形成铆钉头。

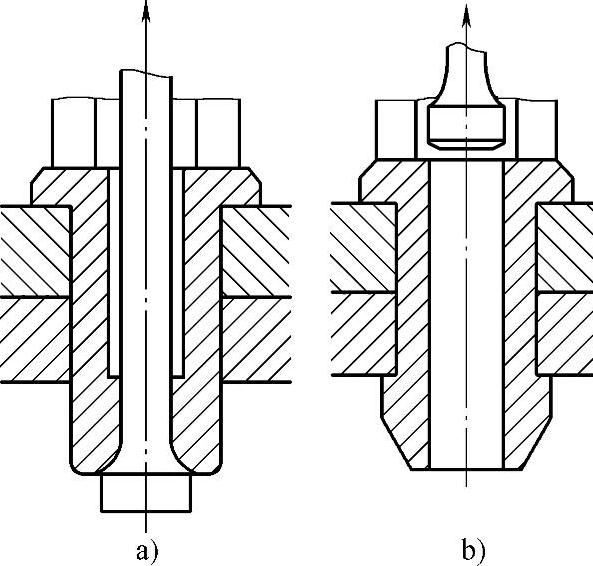

图10-26圆锥形拉杆带细连接颈抽心铆钉铆接。a)圆锥头直径超过铆钉孔径;b)拉动拉杆时扩孔并形成铆钉头并从细连接颈m处断脱,头部保持在铆钉中。


图10-24


图10-25

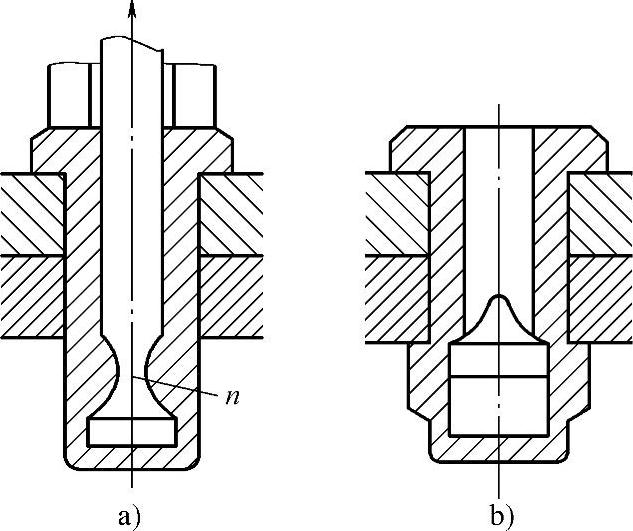

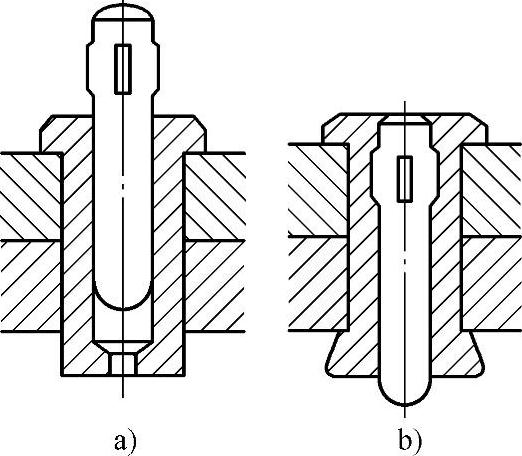

图10-27:在铆钉中埋入带钉头杆的抽心铆钉铆接。a)在铆钉中埋入带钉头杆的抽心铆钉的结构;b)拉动拉杆时形成铆钉头并从内凹的细连接颈n处断脱,头部保持在铆钉中。


图10-26


图10-27

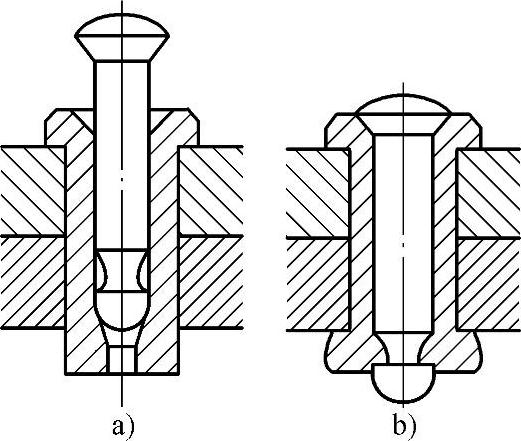

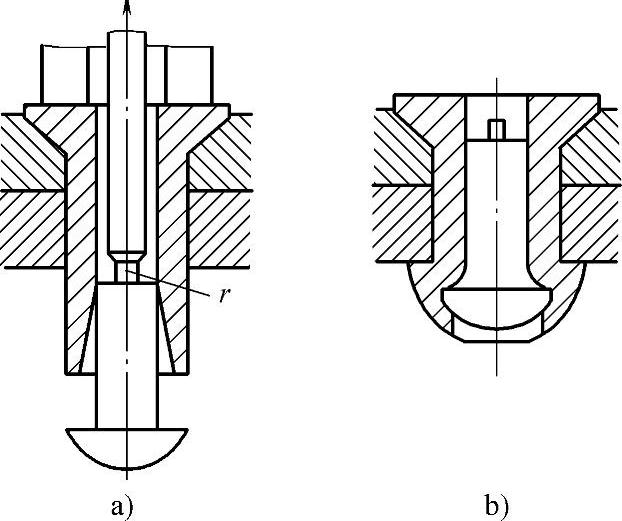

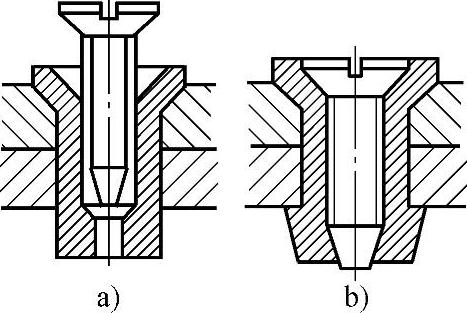

图10-28:带半球头抽心铆钉铆接。a)预制铆钉头为圆锥形,埋入被连接件中,另一端为圆锥孔,拉杆中间有细连接颈r;b)拉动拉杆时半球头进入圆锥孔形成铆钉头并从细连接颈r处断脱,杆部和头部保持在铆钉中,增加铆钉的强度。

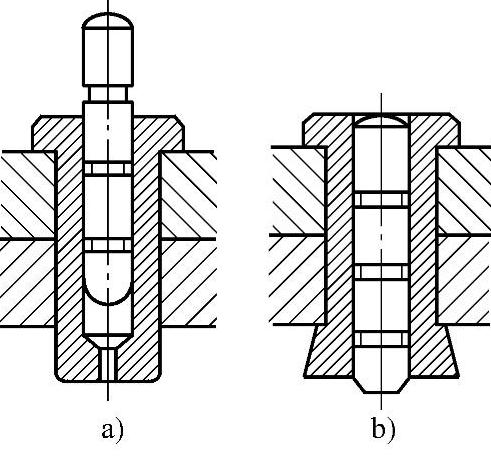

图10-29:保留圆柱头的抽心铆钉铆接。a)与带半球头抽心铆钉相似,铆接时,拉动抽心铆钉,拉杆从细连接颈处断脱;b)抽心铆接后拉杆圆柱头部保留在空心铆钉中。


图10-28


图10-29

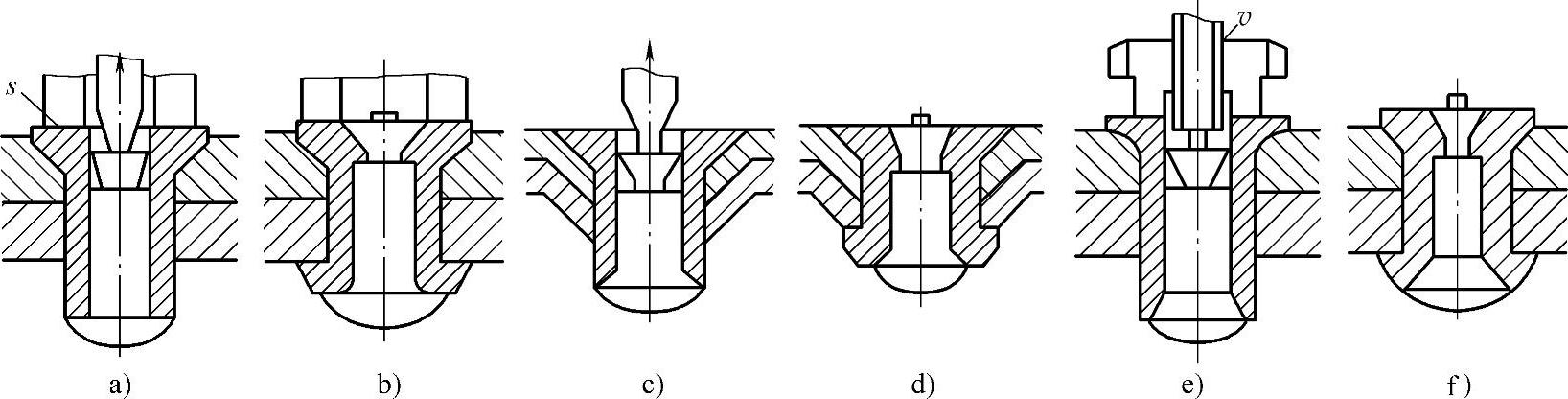

图10-30:用圆锥在铆钉孔中定位的抽心铆钉铆接。在圆锥上面有细连接颈,拉动拉杆时形成铆钉头并从细连接颈处断脱,杆部保持在铆钉孔中。a)、c)、e)为铆接前的结构;b)、d)、f)为铆接后的结构;e)利用螺母拉断连接颈。


图10-30

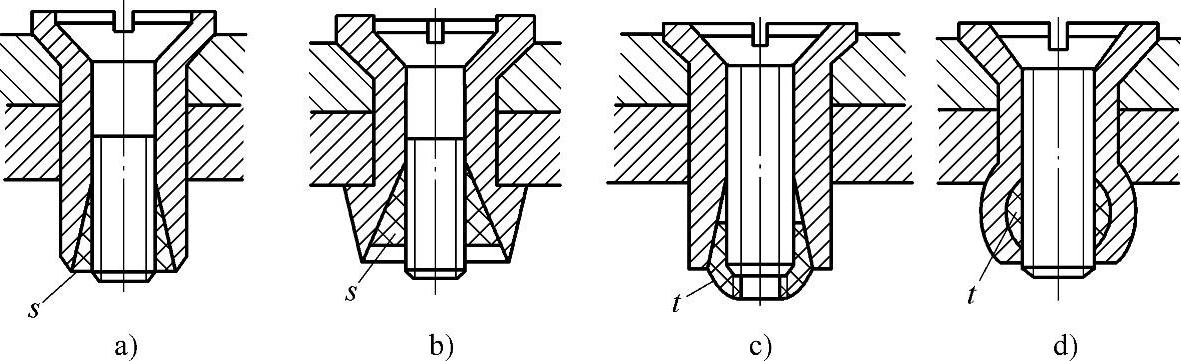

图10-31:利用圆锥螺母s或球形螺母t形成铆钉头。a)、b)拉紧圆锥螺母s;c)、d)拉紧球形螺母t


图10-31

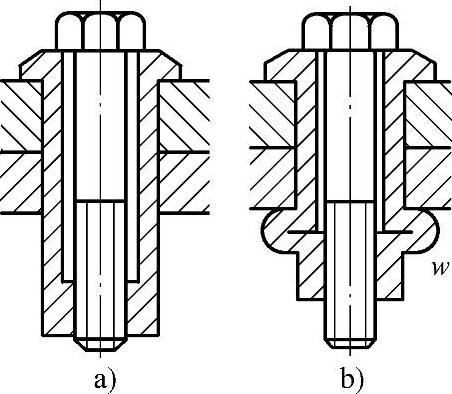

图10-32:铆钉本身有螺纹区,用螺钉拉紧铆接。a)铆接前的结构;b)开始拧紧螺钉时,就会将铆钉锁住,再将铆钉的螺纹区向上拉,形成铆钉头。

图10-33:用塑性金属套收口固定的加强铆钉铆接。将塑性金属套套在抽心杆上,抽心杆上有环槽,抽心杆上拉,将塑性金属套收口固定,再拉断抽心杆,抽心杆从细连接颈切断,用于船舶业的外板铆接。a)、c)铆接前的结构;b)、d)铆接后的结构。


图10-32


图10-33

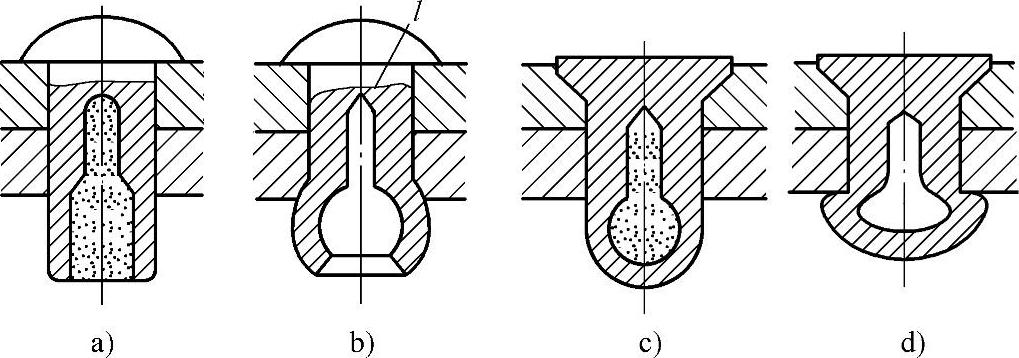

图10-34:爆炸铆钉铆接。在铆钉内填满炸药,安装铆钉后,加热铆钉端,爆炸形成漏斗状铆钉头。a)为非封闭式爆炸铆钉,c)为封闭式爆炸铆钉,b)、d)为铆接后的结构。封闭式爆炸铆钉爆炸力关闭在铆钉体内,消除了气流的反作用力,在铆接过程中无噪声。这种铆钉用铝合金制造,用于飞机制造业的外壳连接。

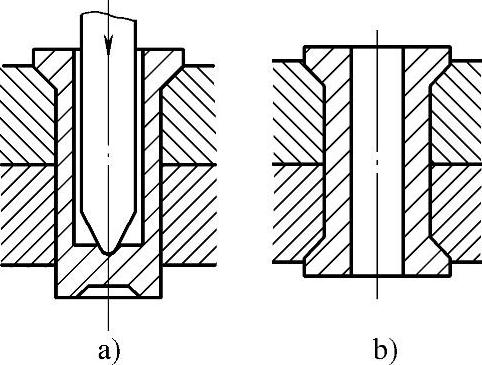

图10-35:普通推心铆钉铆接。a)推心杆是冲头,铆钉端部有较薄的连接肋;b)推动推心杆,即可冲出孔,形成铆钉头。


图10-34


图10-35

图10-36:带阶梯孔推心铆钉铆接。a)推心杆是冲头,铆钉端部有阶梯孔;b)推动推心杆,穿过阶梯孔,形成铆钉头。

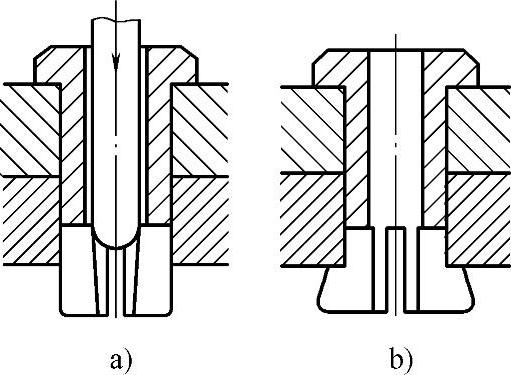

图10-37:端部切十字槽推心铆钉铆接。为了减轻推压力,在铆钉端部作出十字槽。a)冲压前的情况;b)冲压后形成铆钉头的结构。


图10-36


图10-37

图10-38:用槽将推心杆锁在铆钉孔中。a)冲压前,铆钉端部制有阶梯孔;b)冲压后,直槽将推心杆锁住在铆钉孔内并作为加强零件。

图10-39:用锥形车槽将推心杆锁在铆钉孔中。a)冲压前,铆钉端部制有阶梯孔;b)冲压后,锥形车槽将推心杆锁住在铆钉孔内并作为加强零件。


图10-38


图10-39

图10-40:用环形车槽将推心杆锁在铆钉孔中。a)冲压前,铆钉端部制有阶梯孔;b)冲压后,环形车槽将推心杆锁住在铆钉孔内并作为加强零件。

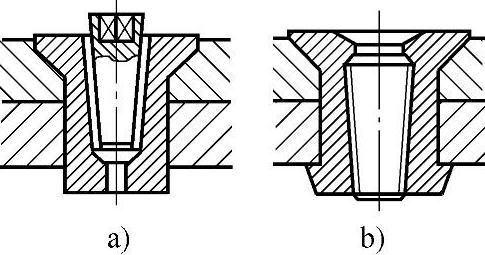

图10-41:利用圆锥螺纹推杆的推心铆钉铆接。a)螺纹拧入前的情况,铆钉端部制有阶梯孔;b)螺纹拧入后,螺纹推杆留在铆钉孔内并作为加强零件。

图10-42:利用螺钉的圆锥端推动形成铆钉头的推心铆钉铆接。a)螺纹拧入前的情况,铆钉端部制有阶梯孔;b)螺纹拧入后,螺钉锁住在铆钉孔内并作为加强零件。


图10-40


图10-41


图10-42
