半空心铆钉用于连接表面光滑的零件，有较好的紧密性。

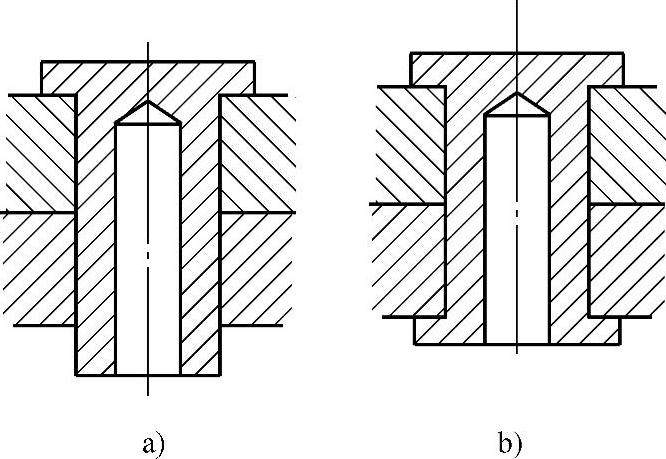

图10-14：简单半空心铆钉铆接。连接表面光滑，用平面简单半空心铆钉。a）铆接前安装铆钉；b）铆接后的情况。

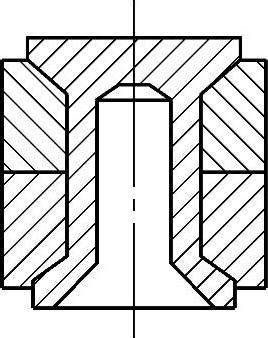

图10-15：沉头半空心铆钉（GB/T 1015—1986）铆接。在孔端扩口，形成埋入铆钉头。

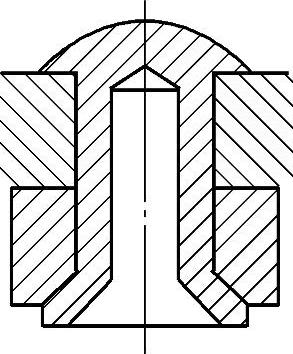

图10-16：扁圆头半空心铆钉（GB/T 873—1986）铆接。铆钉头部预制成扁圆头，另一端扩口，形成埋入铆钉头。

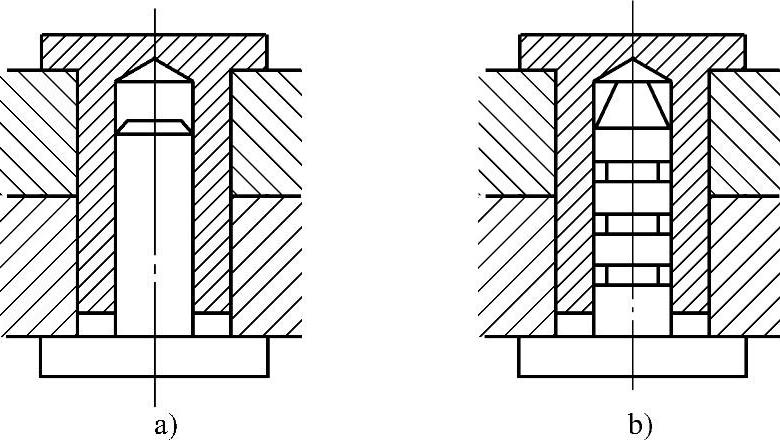

图10-17：压入帽状杆，使之锁合的半空心铆钉铆接，仅用于两端部光滑时。a）压入帽状杆的结构，摩擦力将杆保持在铆钉孔中；b）为了增加附着力，在杆上车出环槽。

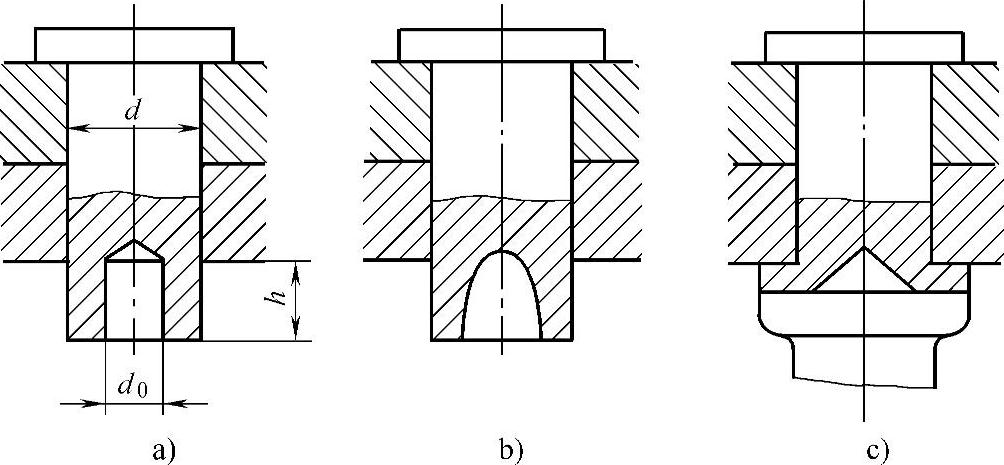

图10-18：扁平头半空心铆钉（GB/T 875—1986）铆接。通常d0=（0.5～0.6）d；h=（0.5～0.6）d。a）在铆钉端部钻孔；b）铆钉端部顶锻凹孔；c）镦锻成形后的结构。

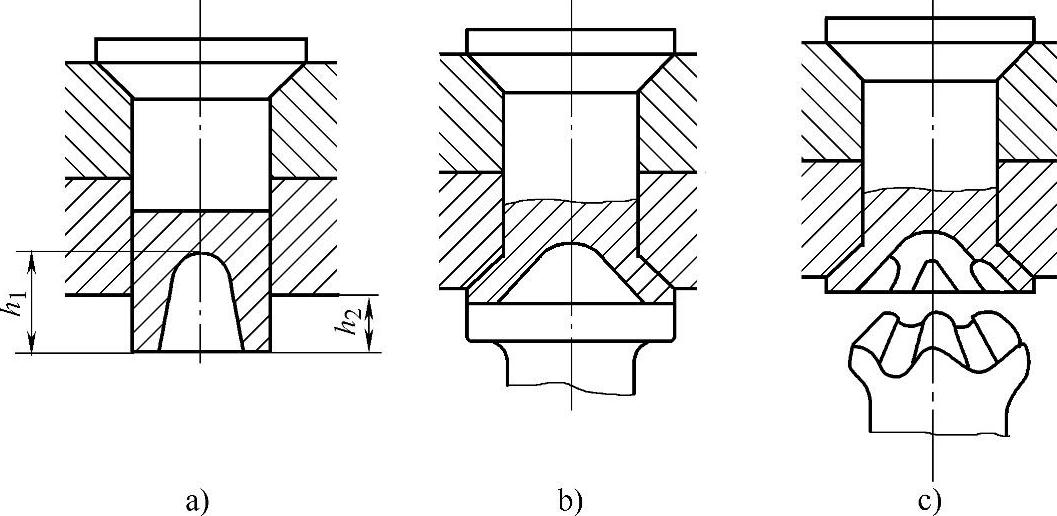

图10-19：120°沉头半空心铆钉（GB/T 874—1986）铆接。为了减小镦粗力采用星形冲头。通常h1=（0.6～0.7）d；h2=（0.3～0.4）d。a）铆接前的结构；b）镦粗后的结构；c）用于轻型连接。
图10-14
(www.daowen.com)
图10-15
图10-16
图10-17
图10-18
图10-19
