图10-1：避免铆钉受附加应力。

a）板搭接，在拉力作用下，产生弯矩M=FS，使接头变形弯曲，铆钉受附加应力不好；b）单盖板对接，在拉力作用下，产生弯矩使接头变形弯曲，铆钉受附加应力不好；c）采用双盖板，由于在中间施加拉力，对母板不产生弯矩；双剪连接中的摩擦阻力，比a）和b）的结构增大近1倍。

图10-1

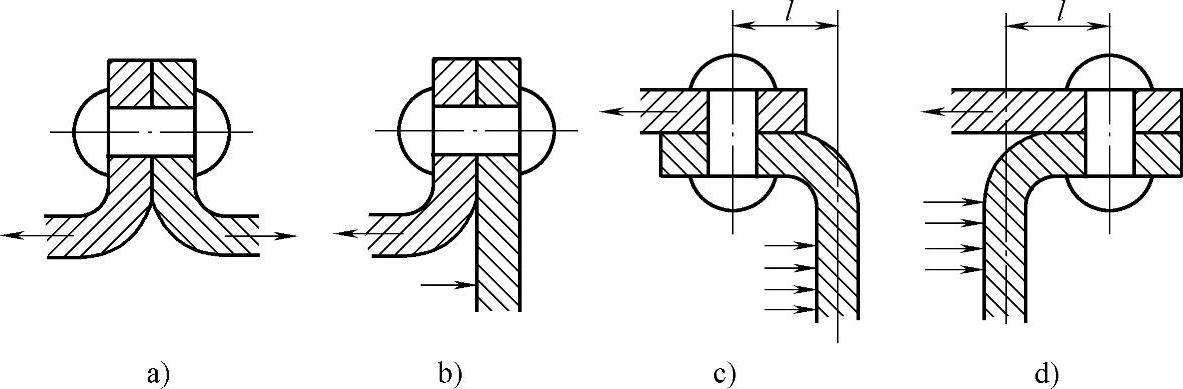

图10-2：带弯边的铆接结构，应尽可能使铆钉不受弯矩或受弯矩很小。a）和b）铆钉受弯曲应力；c）和d）铆钉受很小的弯曲应力。

图10-2

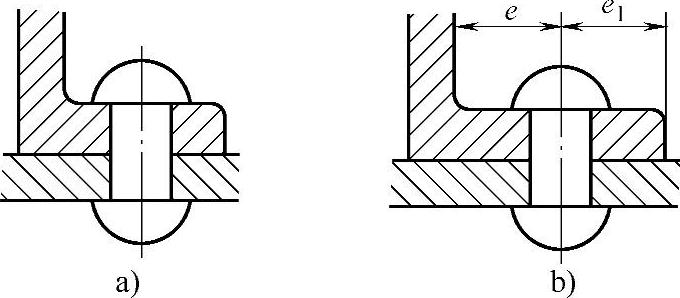

图10-3：应避免将铆钉布置在狭窄的地方。铆钉头处，应有足够放置铆接工具的空间，铆钉的轴线离附近的垂直壁或其他结构要素，要有一定的距离，以便操作。a）铆钉的轴线距离壁太近；b）铆钉的轴线离壁和边缘的距离，用风枪时e≥（2～2.5）d；用液压铆接时e≥（1.5～2）d；离边缘的最小距离e₁≥1.7d，d为钉杆直径。

图10-4：铆钉的预制头设在狭窄的位置，铆接头应设在敞开的部位。a）铆接头设在狭窄的位置，铆接操作不方便；b）铆接头设在敞开的部位，铆接操作方便。

图10-3

图10-4

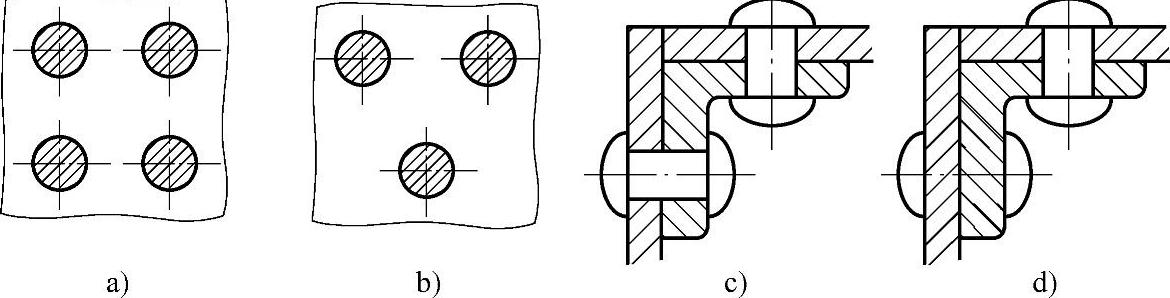

图10-5：为便于铆接，相邻铆钉的相互位置，应合理交错布置。a）和b）平行布置铆钉；c）和d）垂直布置铆钉。a）全平行排列，没有足够放置铆接工具的位置；c）铆钉互相垂直布置在同一平面，没有足够放置铆接工具的位置；b）和d）合理交错布置，有足够放置铆接工具的位置。

图10-5(www.daowen.com)

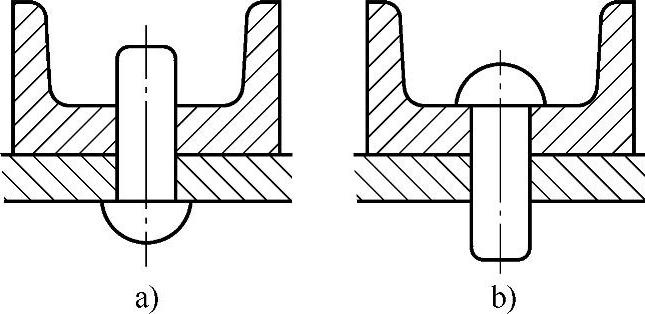

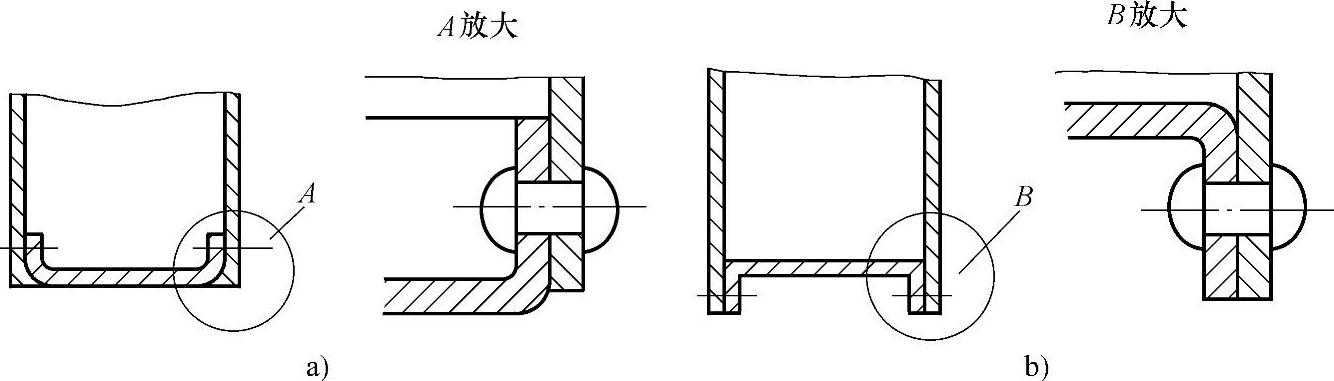

图10-6：容器底铆到容器侧面时，铆钉应布置在外侧，便于安装。a）铆钉布置在内侧，安装不方便；b）铆钉布置在外侧（虽然这种连接对强度不利），便于安装。

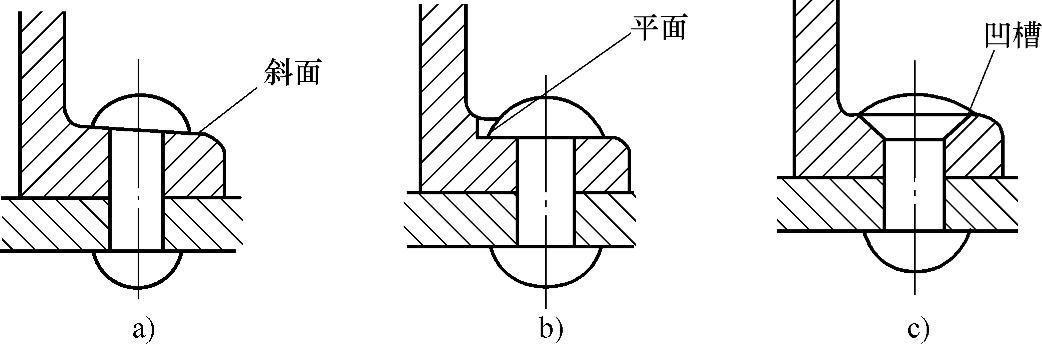

图10-7：尽可能不要将铆钉安装在斜面上。a）将铆钉安装在斜面上，要采用热铆，且对所有铆钉都要热透；b）在零件上作出平面；c）在零件上作出凹槽，埋入铆钉头。

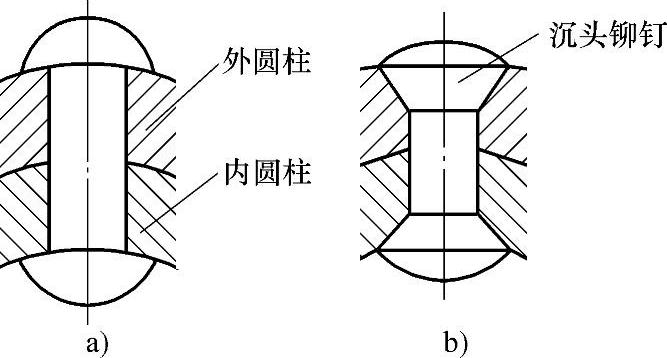

图10-8：内外圆柱表面的铆接，采用沉头铆钉。a）内外圆柱表面的铆接，铆钉头不能与圆柱表面很好贴合；b）采用沉头铆钉，才能铆合。

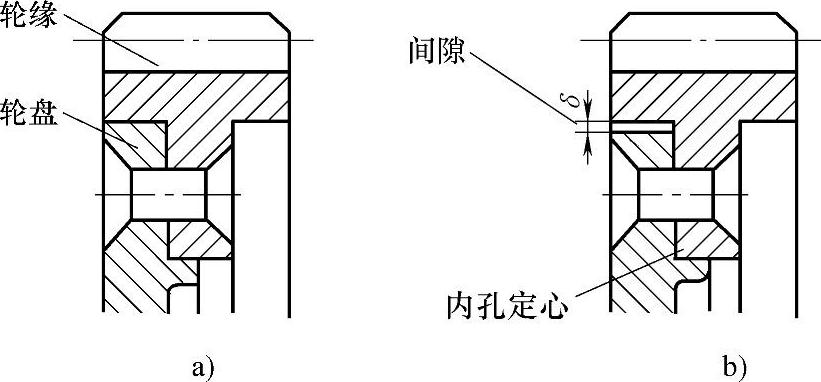

图10-9：需要保持精确尺寸的零件，要避免铆接引起的变形。a）齿轮轮缘与轮盘的铆接，轮缘为精确表面，铆接时容易变形；b）在轮缘与轮盘之间留有间隙δ，而以内孔定位，减少铆接力对齿轮精度的影响。也可以先铆接后加工轮缘。

图10-6

图10-7

图10-8

图10-9

图10-10

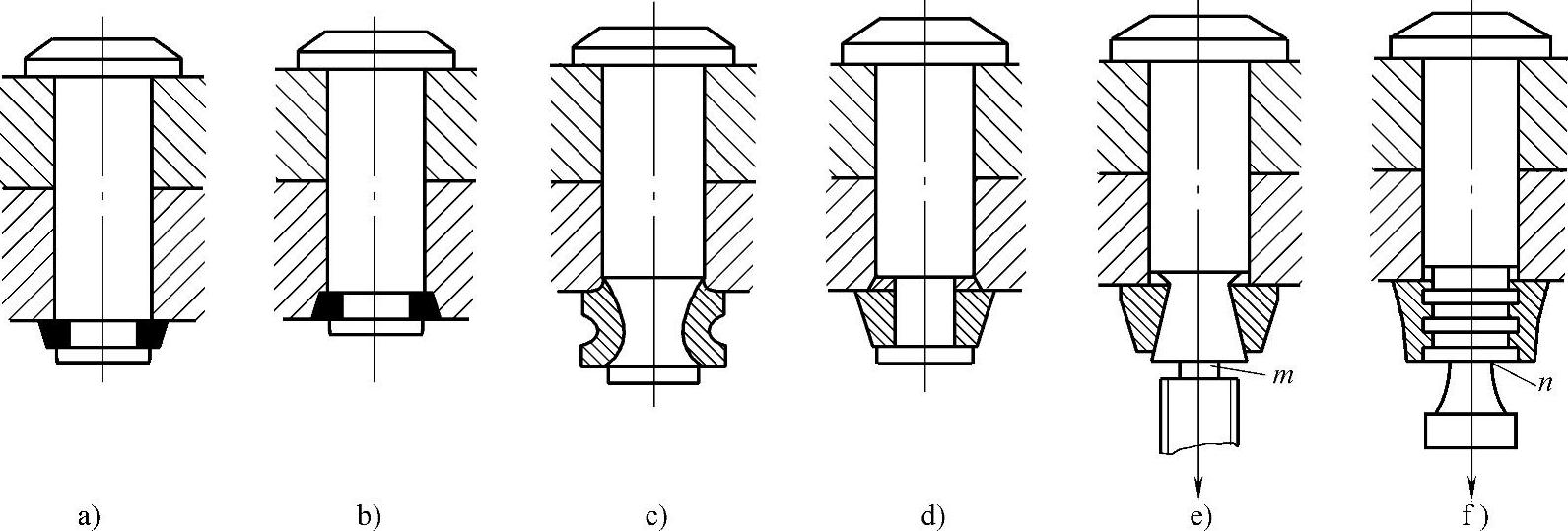

图10-10：杆铆钉，用于高负荷的连接。杆铆钉，由钢制造，安装在过盈孔中，由塑性金属形成的缩口环进入杆的环槽，进行拉紧，轴向的拉紧度取决于杆的结构。a）、b）只用于杆的定心；c）、d）增加铆钉头的高度，可获得较大的拉紧力；e）利用螺纹拉紧，在m处切断；f）是拉紧支承面，拉紧之后，沿连接颈n切断。
