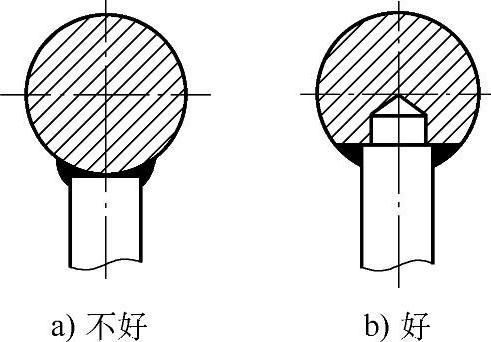

图9-69：杆与球头焊接在一起，以球头的孔定位。

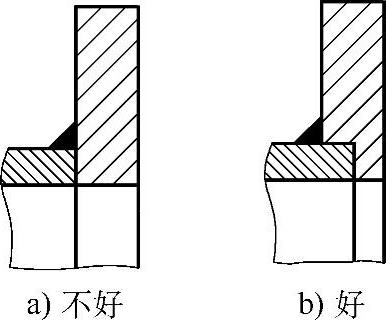

图9-70：将法兰焊在管上，以法兰上的孔定心。

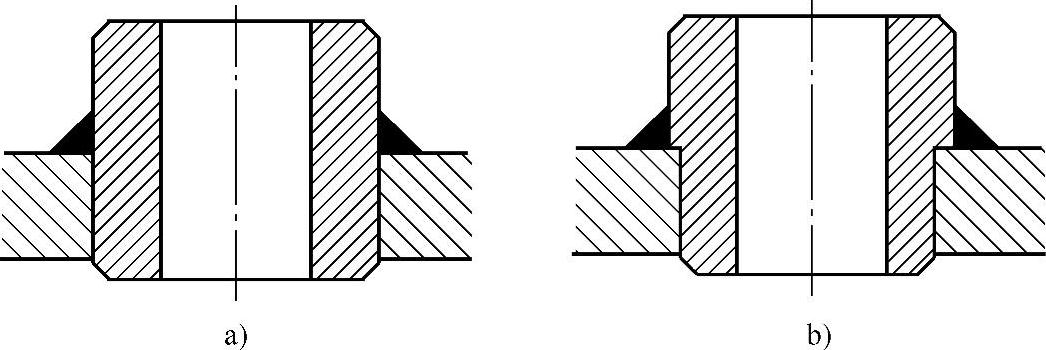

图9-71：销焊在板上的定位。a）以孔定心，但没有轴向定位；b）以孔定心，以台肩轴向定位。

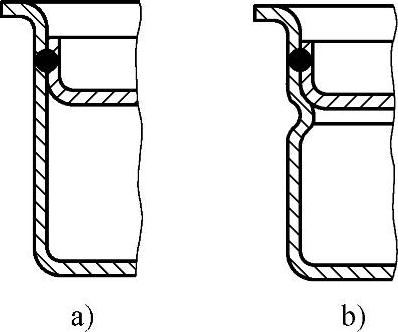

图9-72：隔板焊在容器壁上的定位。a）没有轴向定位；b）以凸筋作轴向定位。

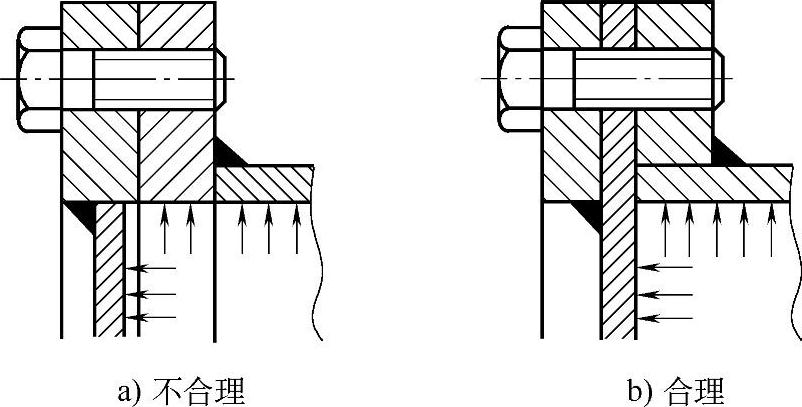

图9-73：将焊缝承受容器内的压力，转移为盖板和容器壁承受。a）焊缝承受弯曲力和剪力；b）弯曲力和剪力由盖板和容器壁承受，焊缝只起连接作用。

图9-69

图9-70

图9-71

图9-72

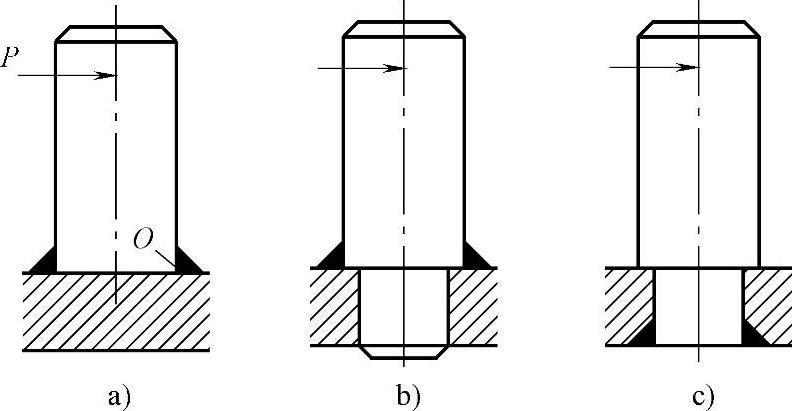

图9-74：杆焊在零件上，要避免焊缝受弯曲载荷。a）焊缝承受横向力P，绕O点转动，在这点相反的方向，引起高的拉应力，此外，焊缝承受剪力结构不合理；b）稍好，杆在零件孔中定心卸去了焊缝的剪切载荷，但杆的危险断面使焊缝削弱；c）最好，焊缝只起固定作用。(www.daowen.com)

图9-73

图9-74

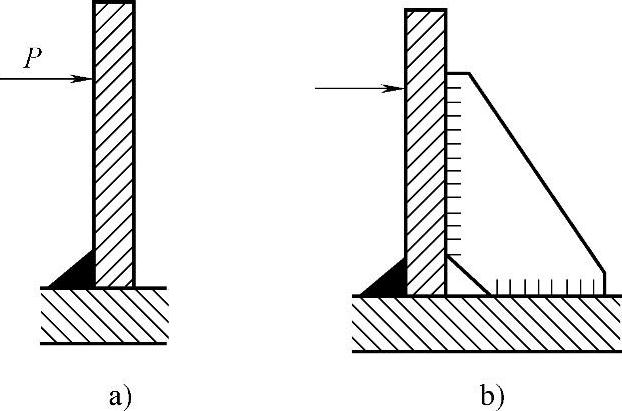

图9-75：焊接壁焊缝受的力由筋来承受。a）焊缝承受力P引起焊缝承受拉力和剪力；b）由筋来承受焊缝承受拉力和剪力。

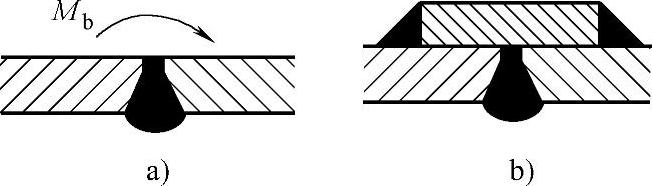

图9-76：采用连接板承受弯曲载荷。a）对接焊，焊缝承受弯曲载荷，不好；b）采用连接板，分散了弯曲载荷。

图9-75

图9-76

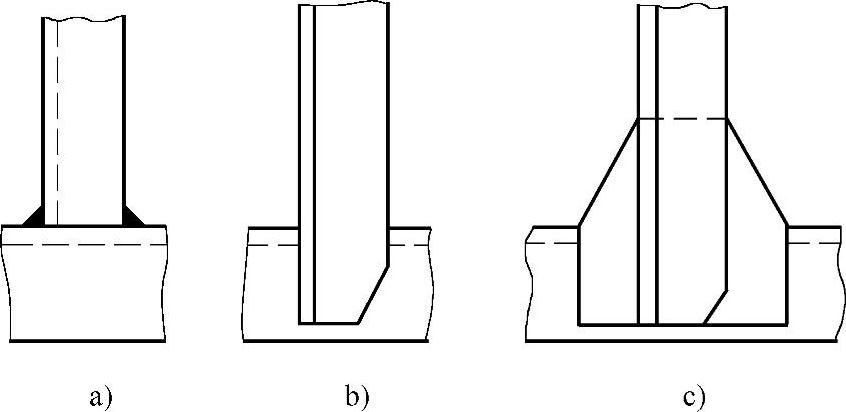

图9-77：角钢用对接焊，强度不够。a）角钢用对接焊，强度不够；b）沿平面焊接角钢，增加焊缝长度，提高强度；c）在加强角撑的平面焊接角钢，用于承受拉力的工作条件。

图9-77
