焊缝布置对受力影响的优化建议

时间:2023-06-17 理论教育 版权反馈
【摘要】:a)在简支梁受弯曲应力最大处布置焊缝不合理;b)避免在简支梁受弯曲应力最大处布置焊缝。图9-45图9-46图9-47:法兰焊在部件上,增加环形焊缝的直径提高承受扭转载荷和剪切力的能力。a)环形焊缝直径小,承载较差;b)环形焊缝直径大,剪切强度大;c)环形焊缝直径大,且有两个环形焊缝,剪切强度更大。图9-48:减小焊缝的受力。合理地使焊缝卸载,即将载荷转移由零件整体承受,焊缝只起连接零件的作用。

焊缝布置对受力影响的优化建议

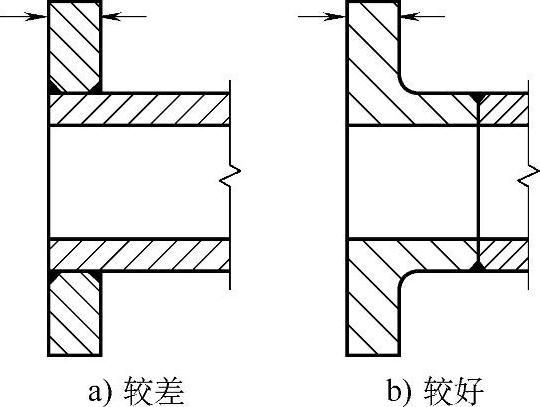

图9-43:断面转折处不应设置焊缝。a)断面转折处设置焊缝,容易产生裂纹;b)避免在断面转折处设置焊缝,不易产生裂纹。

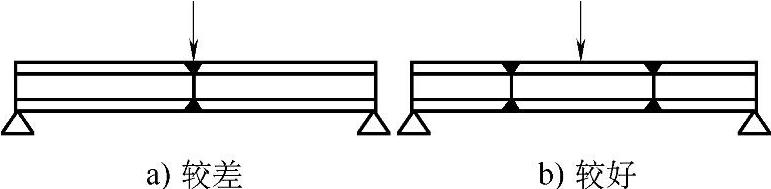

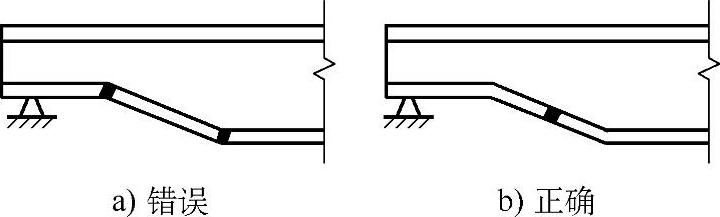

图9-44:焊缝应尽量避开最大应力处和应力集中处。a)在简支梁受弯曲应力最大处布置焊缝不合理;b)避免在简支梁受弯曲应力最大处布置焊缝。


图9-43


图9-44

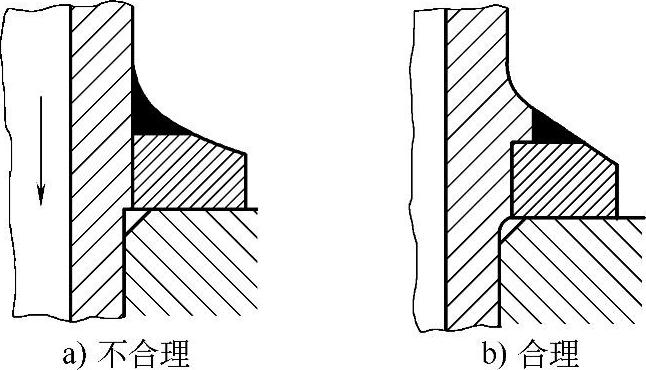

图9-45:避免焊缝受剪力或集中载荷。a)焊缝受剪力;b)焊缝不受剪力。

图9-46:在焊接不同截面的零件时,要考虑热的缓冲过渡,防止发生热应力。a)将水

套焊在缸体上,由于截面尺寸差别较大,容易发生热应力;b)利用波纹的柔软性,热得到

缓冲过渡,防止发生热应力。


图9-45


图9-46

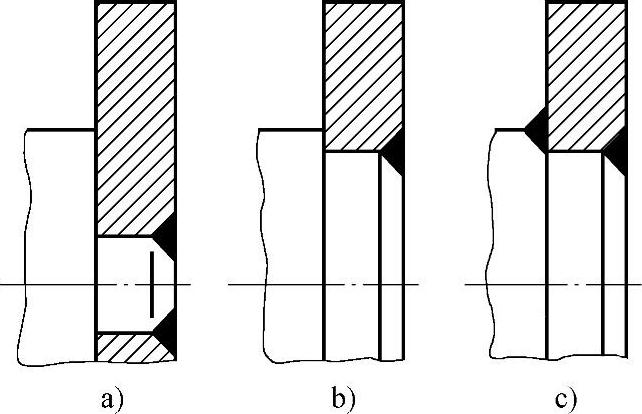

图9-47:法兰焊在部件上,增加环形焊缝的直径提高承受扭转载荷和剪切力的能力。剪切强度与直径的平方成正比。a)环形焊缝直径小,承载较差;b)环形焊缝直径大,剪切强度大;c)环形焊缝直径大,且有两个环形焊缝,剪切强度更大。

图9-48:减小焊缝的受力。齿圈与轮毂之间的焊缝,尽可能布置离旋转中心远一些的部位。a)焊缝离旋转中心近,受力大;b)焊缝离旋转中心远,受力小。


图9-47


图9-48

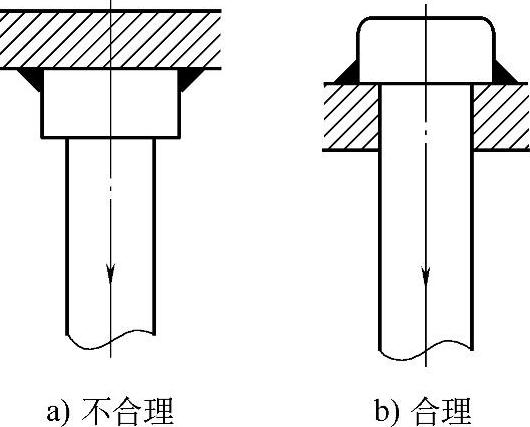

图9-49:杆和板连接的焊缝卸载。合理地使焊缝卸载,即将载荷转移由零件整体承受,焊缝只起连接零件的作用。a)由焊缝承受拉力;b)由杆承受拉力,板承受压力,焊缝的只是连接零件的作用。

图9-50:支撑法兰连接的焊缝卸载。a)由焊缝承受剪力;b)由管上的凸肩和法兰承受剪力,焊缝的只是连接零件的作用。


图9-49(www.daowen.com)


图9-50

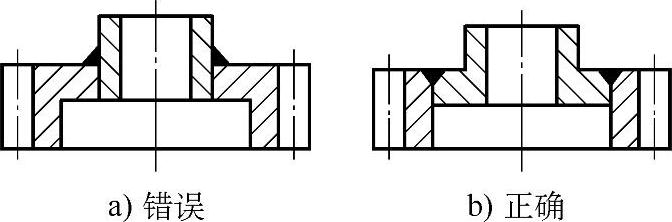

图9-51:套管与板连接的卸载。a)套管焊在板上,由焊缝承受剪力;b)套管插入板孔中再焊接,由管和板承受力,焊缝只起连接作用。

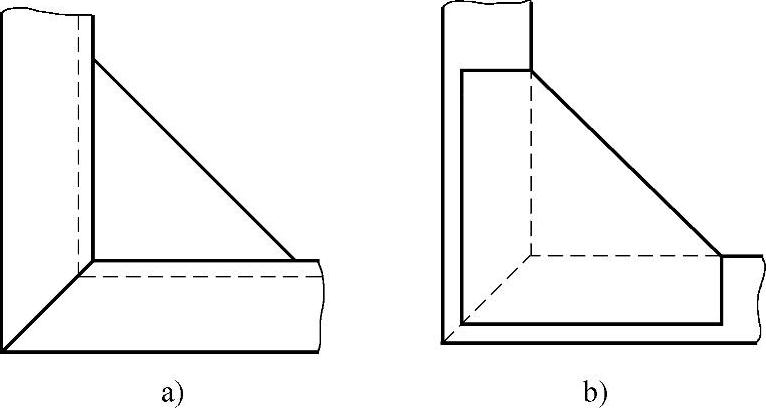

图9-52:角撑焊接。a)用对接焊,强度低;b)用搭接焊比对接焊的强度高。


图9-51


图9-52

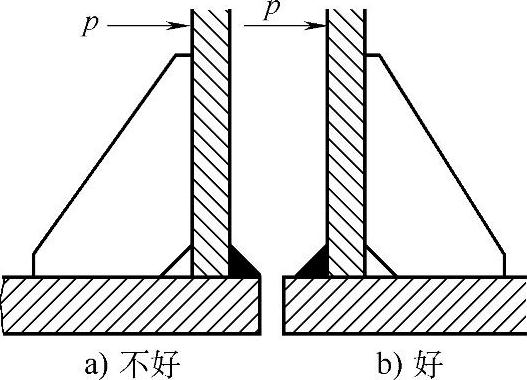

图9-53:筋板焊接。a)焊接筋在拉力状态下工作,不好;b)焊接筋在压力状态下工作,好。

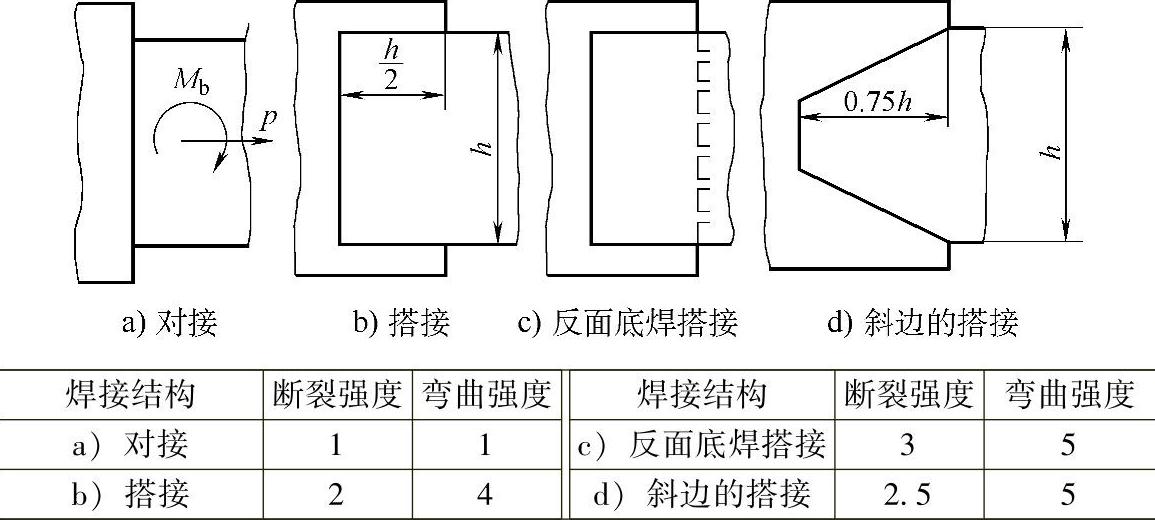

图9-54:受拉力和弯矩的加强板的不同焊接结构的强度比较。以对接的强度为1个单位,按比例进行比较。


图9-53


图9-54

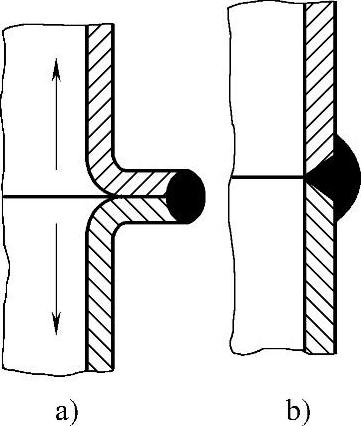

图9-55:对接焊比摺边焊好。a)摺边焊,焊缝承受拉力和弯矩,不好;b)对接焊,焊缝承受拉力,较好。

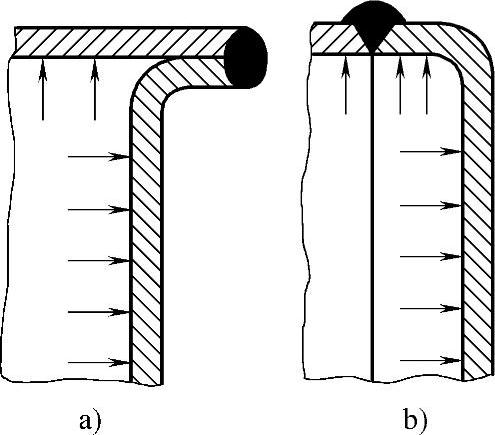

图9-56容器底板对圆筒的焊接,采用对焊有利。a)摺边焊,焊缝承受拉力和弯矩;b)对接焊,焊缝承受拉力,较好。

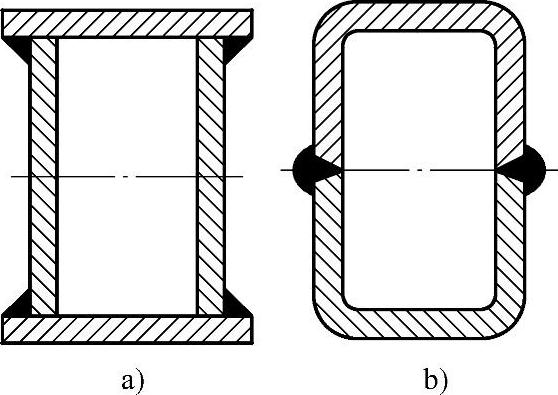

图9-57:承受弯矩的梁,不要将焊缝布置梁板的旁边。a)焊缝布置梁板的旁边应力集中区,不好;b)采用型材,焊缝布置在断面的中线上,此处垂直应力具有最小值,既避开了应力集中区,又减少了焊缝。


图9-55


图9-56


图9-57
