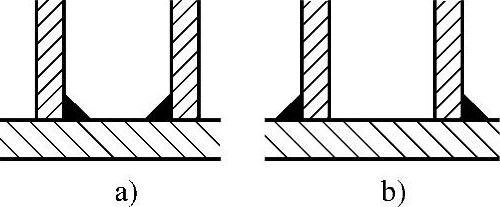

图9-34：隔板焊接，焊缝应设计在外侧。a）焊缝设计在内侧，焊条不容易接近焊缝；b）焊缝设计在外侧，焊条容易接近焊缝。

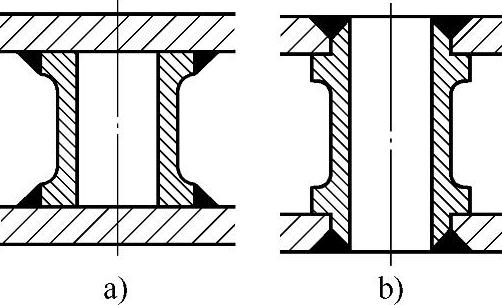

图9-35：将板焊接在管的两端时，焊缝应设计在板的表面。a）焊缝设计在内侧，焊条不容易接近焊缝；b）焊缝设计在板的表面，焊条容易接近焊缝。

图9-34

图9-35

图9-36：将水套焊在气缸上，要使焊缝离开法兰圆柱。a）焊缝在下面，离圆柱近，焊接时不好操作；b）焊缝在外侧，离开圆柱，操作方便。

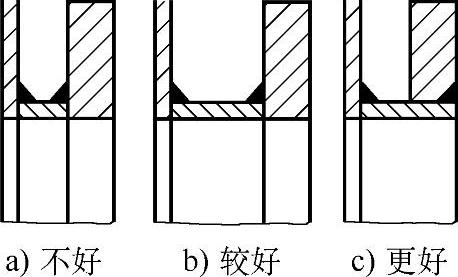

图9-37：将法兰焊在管子上时，要考虑焊条容易接近焊缝。a）相邻壁太近，焊条不容易接近焊缝；b）将相邻壁移开，加大间距离，使焊条容易接近焊缝；c）将焊缝移到端部，便于操作。

图9-36

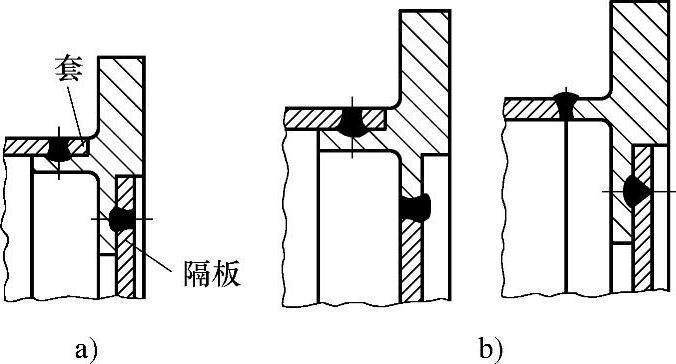

图9-38：要使套和隔板的焊接部件焊接方便。a）在滚焊一个焊缝之后，焊另一个焊缝困难；b）焊缝之一用电弧焊。

图9-37

(www.daowen.com)

图9-38

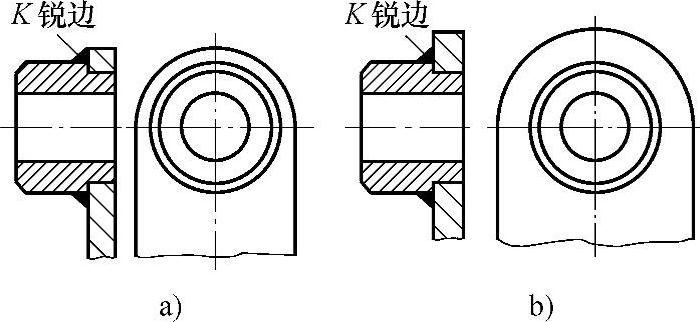

图9-39：将套焊在杠杆上，预先加热锐边，增加焊接断面。a）没有加热锐角，不好焊；b）预先加热锐边，增加焊接断面，好焊。

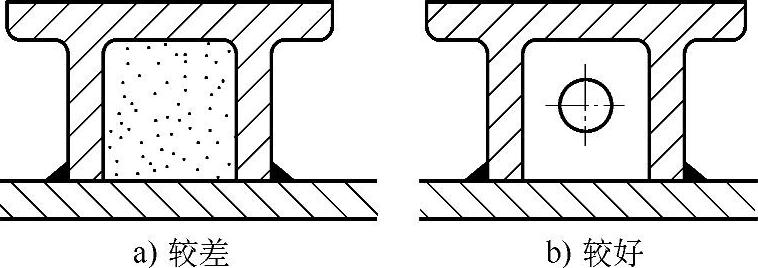

图9-40：在设计焊接封闭式空腔时，要留通气孔。a）没有通气孔，焊接时气体不能释放出来，不易焊牢；b）预先作出通气孔，有利于焊接。

图9-39

图9-40

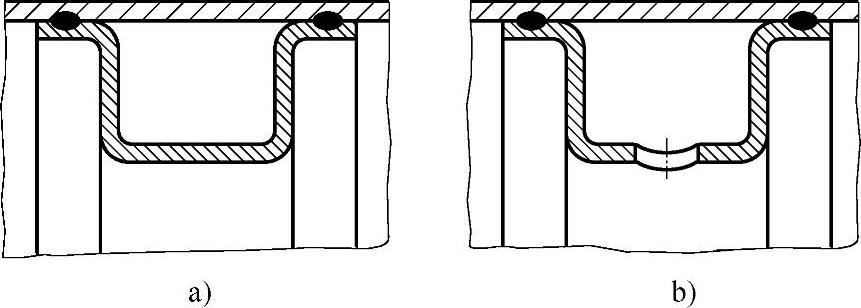

图9-41：焊接圆筒上的环形加强筋时作出通气孔。a）没有通气孔，焊接时气体不能释放出来，不易焊牢；b）预先作出通气孔，有利于焊接。

图9-42：在焊接的浮筒中，要留通气孔。a）没有通气孔，焊接时气体不能释放出来，不易焊牢；b）预先作出通气孔，焊后再补焊通气孔。

图9-41

图9-42
