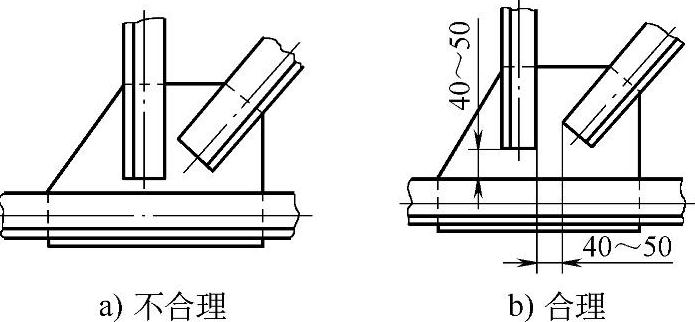

图9-22：焊缝接节点间要有足够的距离。若焊缝接点过于集中，焊接时热量也集中，变形大，应力集中复杂，对强度影响大。a）焊缝接节点间距离太近；b）结构比较合理，焊点间的距离较大，减小了应力集中和变形。

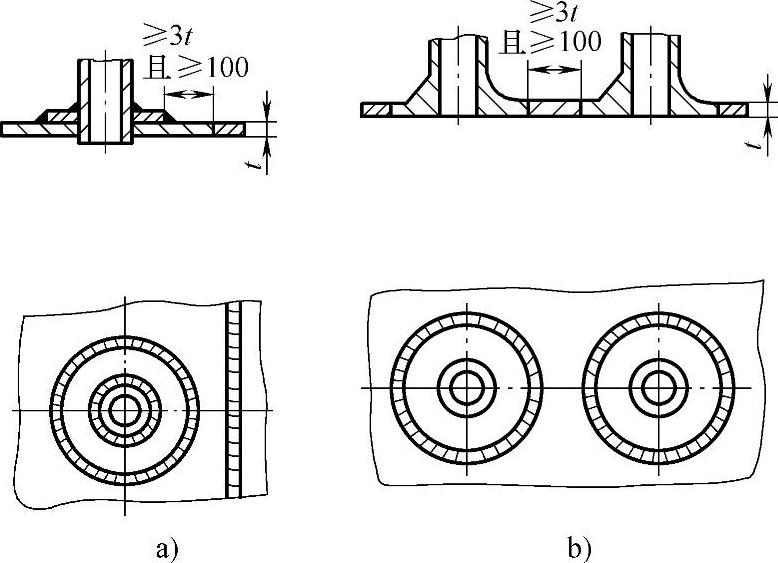

图9-23：容器接管的焊点间要有足够的距离。容器接管的焊缝与其他焊缝要有足够的距离，管与管间的焊缝也要有足够的距离，以减小应力集中和变形。a）圆周焊缝与直线焊缝间有足够的距离；b）两圆周焊缝之间有足够的距离。

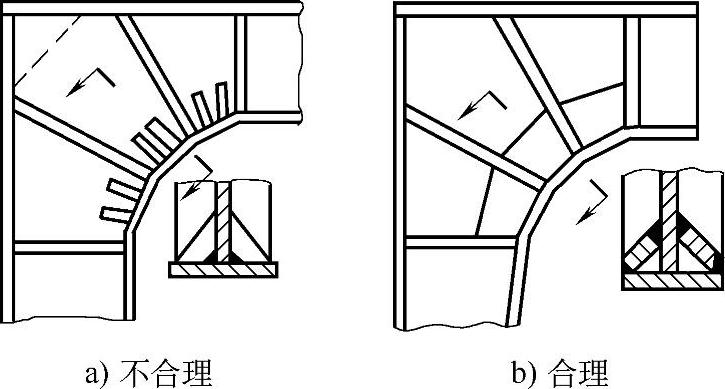

图9-24：框架转角的筋板布置，焊缝不要过于集中。a）扇形排列筋板，焊缝过于集中；b）屋脊形筋板，焊缝间有较大距离，焊缝比较分散。

图9-22

图9-23

图9-24

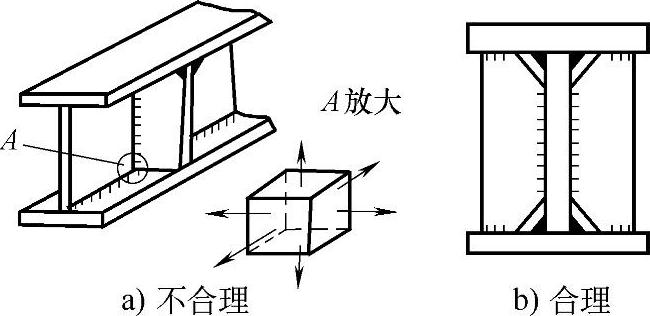

图9-25：尽可能避免三个方向的焊缝交叉。a）三个方向的焊缝交叉，容易引起三向拉应力；b）切去筋板交接处的筋板内角，可改善该处的应力状态。

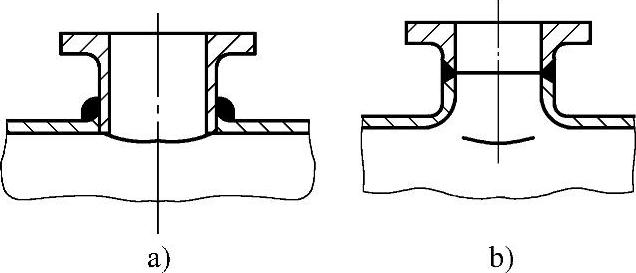

图9-26：用刚性较小的接头形式，使焊缝有较自由的收缩余地。a）嵌入式焊接，焊缝没有收缩余地；b）翻边焊接，焊缝有较自由的收缩余地。

图9-25(www.daowen.com)

图9-26

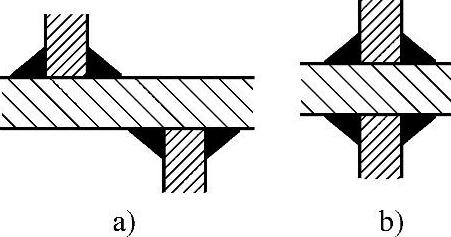

图9-27：筋的焊接，要使筋交错排列布置。a）筋集中布置，焊接接头集中，应力集中；b）筋交错排列布置，避免了应力集中。

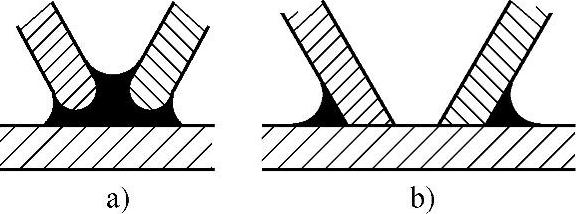

图9-28：斜板焊接，要使斜板分开，避免焊接接头集中。a）斜板靠近，焊接接头集中，应力集中，操作也困难；b）将斜板分开，避免焊接接头集中。

图9-27

图9-29：板与筋的焊接，去除筋的锐角，以便焊接。a）没有去除锐角；b）去除锐角g、f。

图9-28

图9-29
