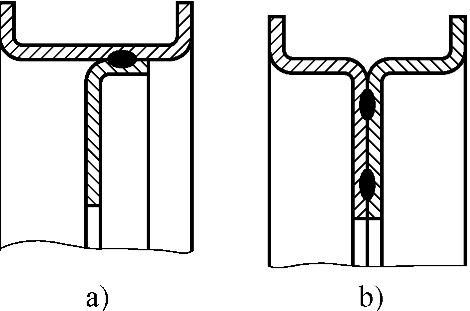

图9-7：冲压件滑轮（带轮）焊接，用两个相同的零件焊在一起。a）三个零件焊在一起，三个零件不一样，需要三个模具；b）用两个相同的零件焊在一起，既省模具，又能提高生产率。

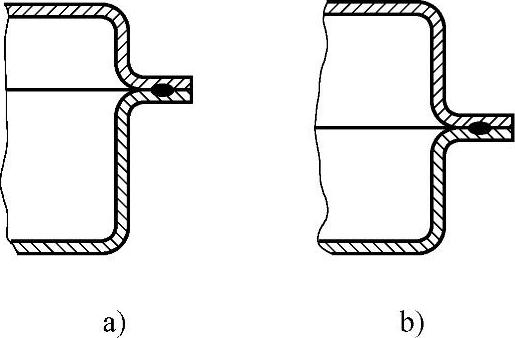

图9-8：箱体的焊接，用两个相同的零件焊在一起。a）两个零件不一样，要两个模具，成本高；b）用两个相同的零件焊在一起，既省模具，又能提高生产率。

图9-9：框架的焊接，采用弯板代替组合架。a）组合架，由三块板焊接；b）用弯板代替组合架，零件少，刚性好。

图9-7

图9-8

图9-9

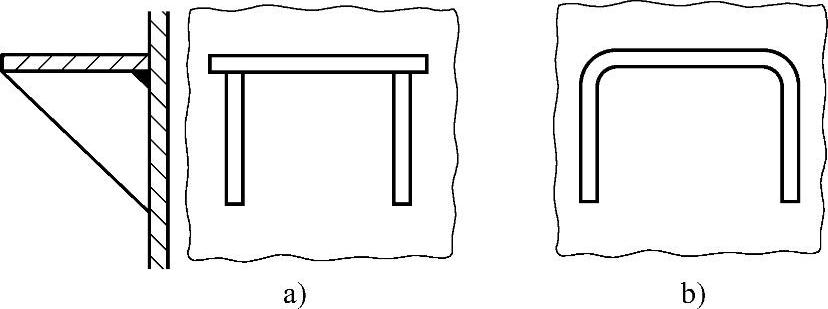

图9-10：管子的角连接，采用弯板代替两块分散的板焊接。a）两块分散的板焊接，刚性差；b）采用弯板焊接，刚性好。

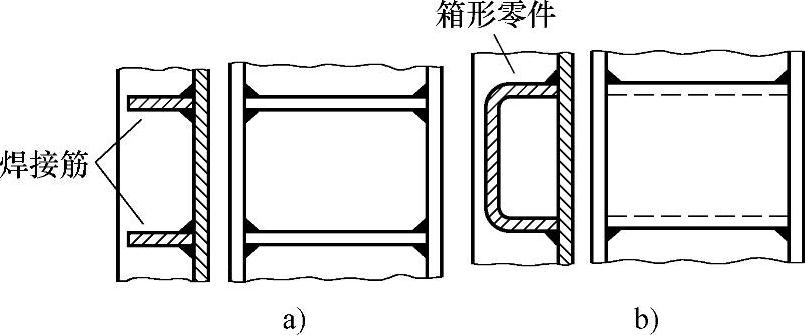

图9-11：增强槽的刚性，以箱形零件代替焊接筋。a）焊接筋，刚性差；b）以箱形零件代替焊接筋，刚性好。(www.daowen.com)

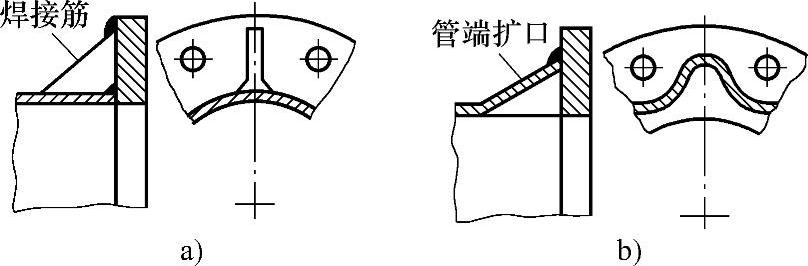

图9-12：法兰和管的连接，用管端的扩口代替焊接筋。a）焊接筋，刚性差；b）用管端的扩口代替焊接筋，刚性好。

图9-13：用两个相同的零件代替用两块板焊在套管上，用接触焊代弧焊。a）将两块板用弧焊焊在套管上，生产率低；b）用接触焊将两个相同的零件焊在一起，生产率高，成本低。

图9-10

图9-11

图9-12

图9-13
