硬管连接方法详解

时间:2023-06-17 理论教育 版权反馈
【摘要】:允许连接管垂直于被连接件轴线。a)将管嘴焊在壳体上;b)用锥螺纹拧入壳体;c)和d)用螺纹拧入壳体并用垫圈密封;e)和f)用法兰连接并用垫圈密封。a)弯管焊在法兰上,再用螺钉将法兰拧在壳体上,以保证安装方向;b)~c)将带菱形法兰的弯管安装在壳体上,再将直管插入弯管并焊上;d)用压板压紧,为保证能压紧两个弯管压板孔作出球面,配用球面螺母或球面垫圈;e)T形连接,由盘和焊管组成,用螺钉将盘压紧。

硬管连接方法详解

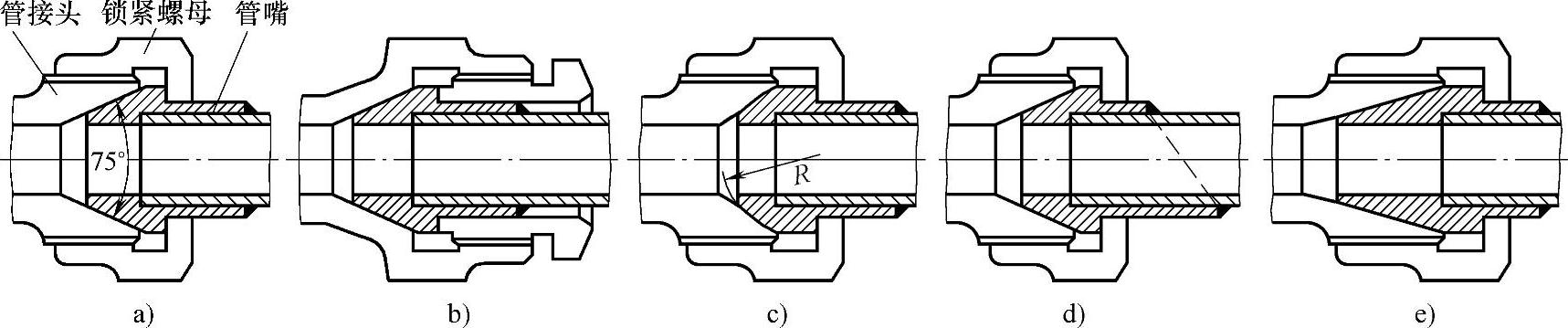

图8-48:带外锥管嘴的管接头。对于可钎焊和弧焊材料制造的硬管,采用带外圆锥的管嘴将管嘴钎焊在管端,并用接管螺母将其压紧在管接头的内锥上,圆锥角度做成75°,为了改善密封。管嘴常用塑性金属(纯铜、黄铜)制造。a)轴向尺寸小,径向尺寸大;b)轴向尺寸大,径向尺寸小;c)管嘴端做成球面,可自由调整密封表面,增加接触区的压力;d)管嘴焊接端做成斜面,增加焊缝强度;e)在高压的情况下,采用30°~45°圆锥角的管嘴,增加圆锥的接触长度


图8-48

图8-49:带内锥管嘴的管接头。不要求钎焊,管嘴套在管端,在管端扩口到管嘴的圆锥上,然后用连接螺母压紧。这种管接头,通常用钢制。

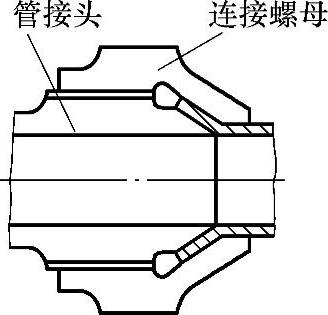

图8-50:在密封的结构中,不用管嘴的管端扩口连接。用连接螺母的圆锥凸缘压紧管端的扩口,使管端锥面与螺母和螺杆的内外锥面紧密贴合,保证密封。


图8-49


图8-50

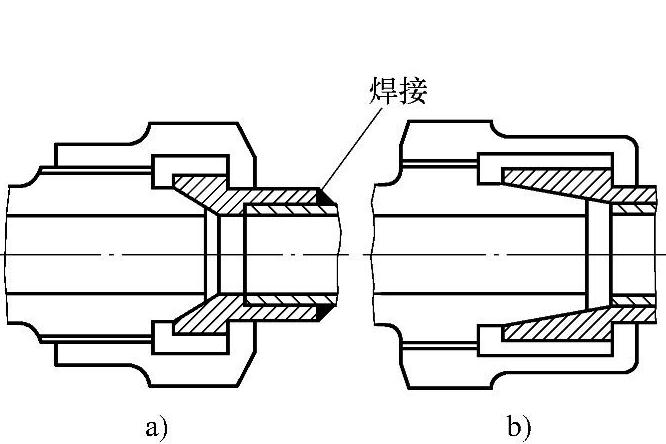

图8-51:用塑性金属制造的管嘴,管端扩口连接,管子焊在管嘴上,由连接螺母压紧管嘴,保证可靠密封。a)管子插入管嘴的阶梯孔中,然后焊接;b)管子直接管嘴的光滑孔中。

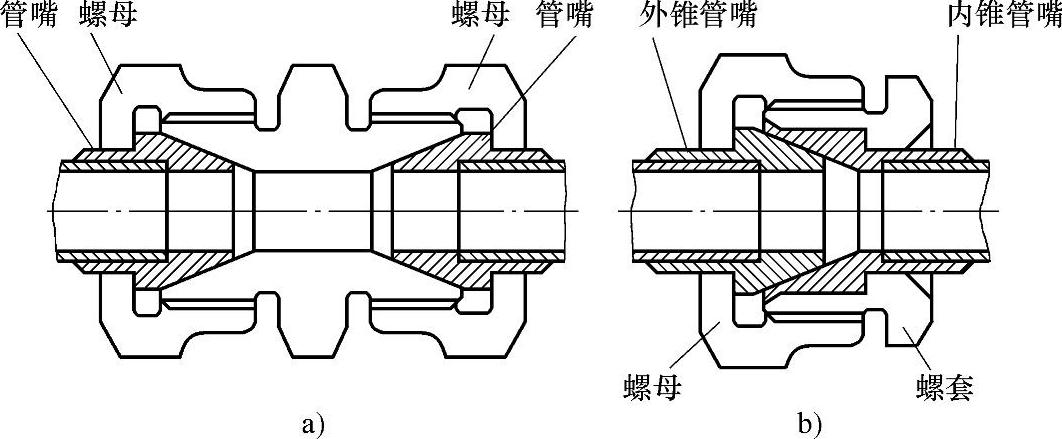

图8-52:用连接螺母压紧管嘴的连接方法。a)用两个螺母将两个管嘴压紧,保证密封;b)用螺母和螺套将带内锥的管嘴与带外锥的管嘴压紧在一起,使内外锥紧密贴合,保证密封。


图8-51


图8-52

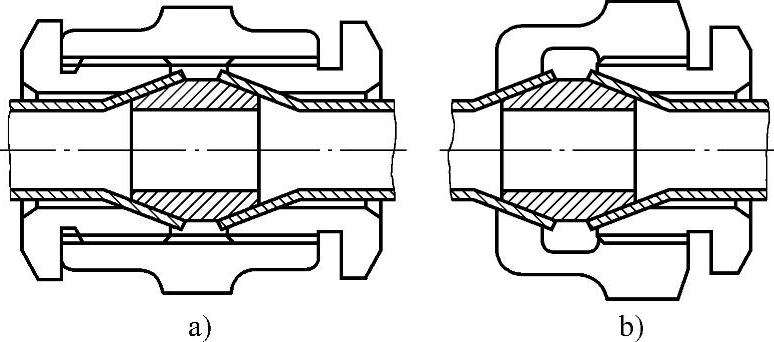

图8-53:用圆锥体对各端扩口进行连接。a)一个螺母拉紧两个螺套,压紧两个端部扩口的管子;b)用螺母和螺套互相拉紧,压紧两个端部扩口的管子。

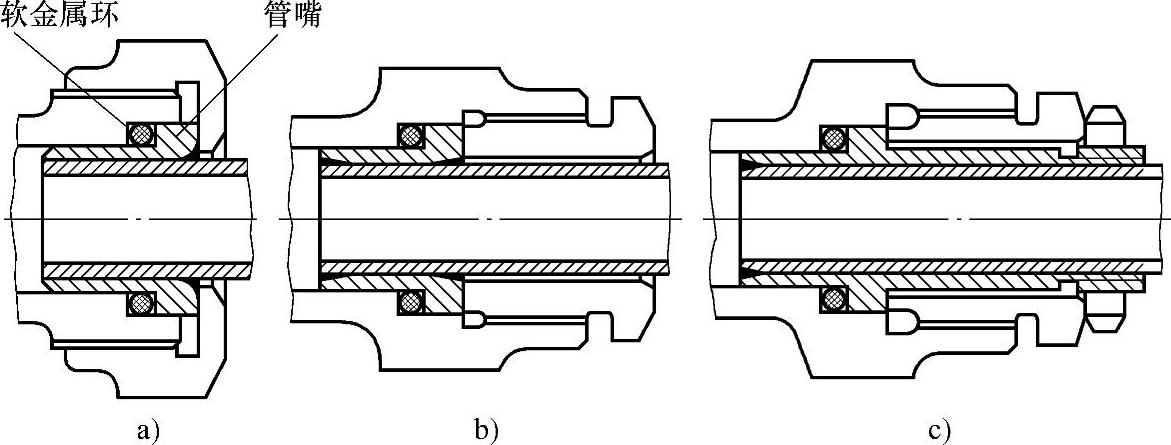

图8-54:用于高压的螺纹管嘴连接。a)将管嘴焊在管子上(用青铜合金钎焊),用弹性金属或软金属(铅青铜)环实现密封,环安装在密封表面的闭合空间内,用螺母压紧;b)用外螺旋体压紧;c)用外螺旋体压紧后,再用螺母放松。螺纹管嘴适用于高压管(管壁厚1~2mm的钢管制造)连接,并有平的密封表面。


图8-53


图8-54

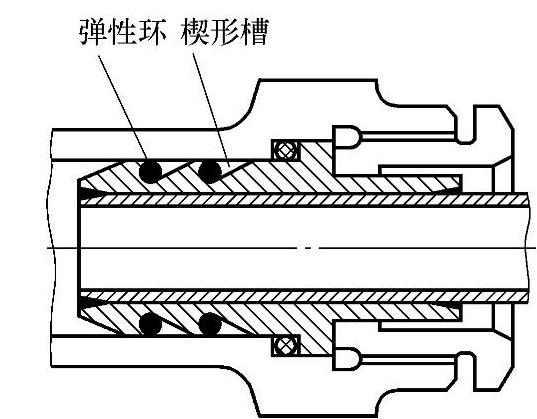

图8-55:用胀圈进行密封的连接。在压力作用下,弹性环嵌入管嘴楔形槽的锥形表面内,压力作用在螺纹连接接头的内壁上,产生均匀的密封压力。

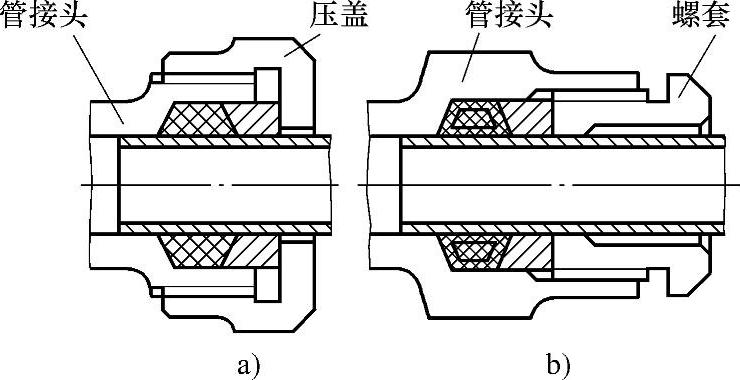

图8-56:有轴向定位,光滑管的密封(油封)连接。不要求在管的端部事先扩口,可用于任何材料制造的管子。a)油封是安装在管接头和管子之间的弹性体,通过管接头压紧压盖实现密封;b)油封是安装在用塑性金属(铅、纯铜)制造的壳体内,通过螺套压紧。


图8-55


图8-56

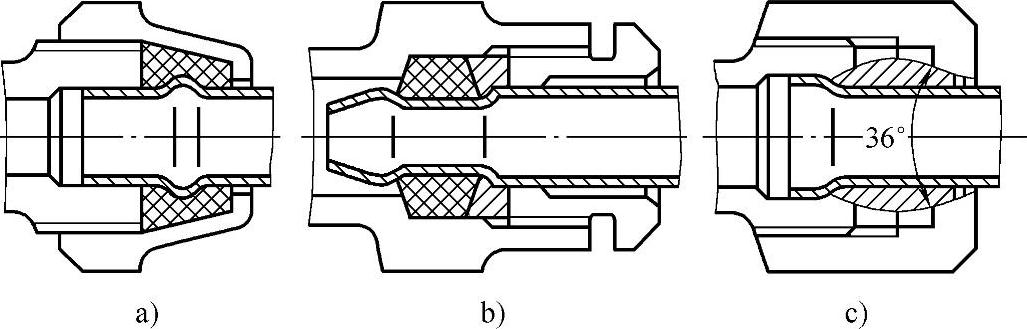

图8-57:用管子的变形作为轴向定位的密封(油封)连接。a)用管子的凸起作为轴向定位;b)用管子的轴颈轴向定位;c)利用小圆锥角(~36°)的双锥套连接,锥套套在管子上,用螺母压紧时,管子扩口在轴向密封和定位。(www.daowen.com)

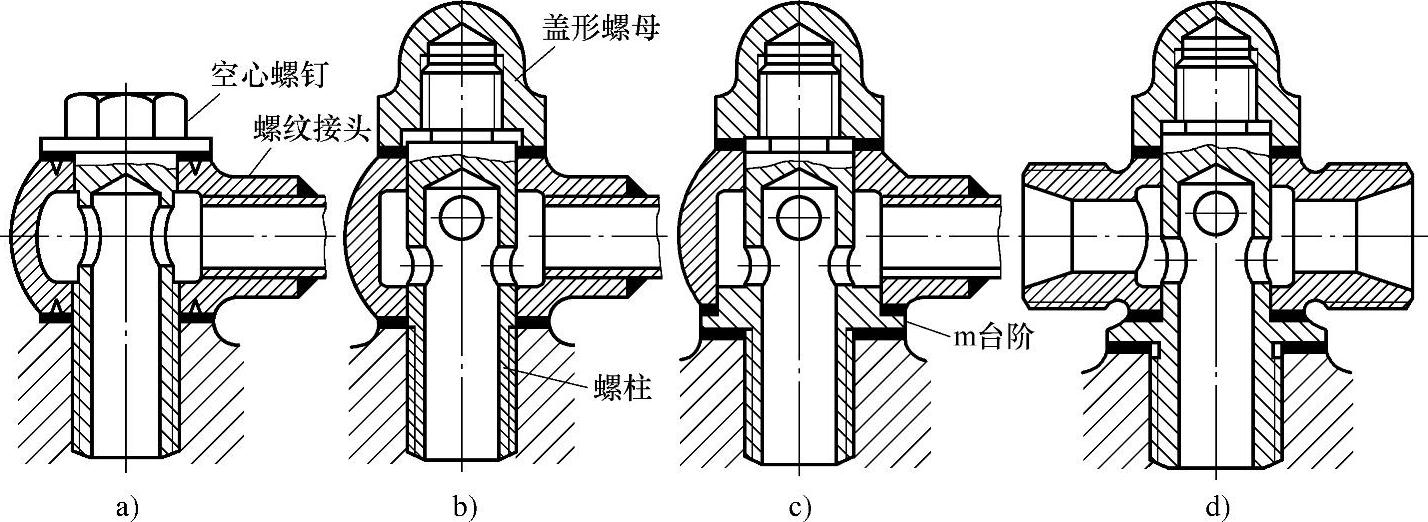

图8-58:螺纹铰接式管接头(旋转管接头)。允许连接管垂直于被连接件轴线。a)螺纹接头是一个空心球,两端切成平面用空心螺钉将其压紧在被连接件的平面上,空心螺钉的空心处有径向孔,流体可以通过,在平面上有环形槽,压紧时密封垫进入槽内进行密封;b)是在软材料的壳体中,管接头安装在螺柱上并用盖形螺母压紧在壳体上;c)管接头的内腔做成敞开的,利用螺柱的台阶密封;d)多通螺纹铰接管接头(实际上不大于四通)。


图8-57


图8-58


图8-59

图8-59:圆锥管接头与旋转管接头连接。a)将带螺纹的圆锥管接头拧入壳体,将套在圆锥管接头上,当旋转管接头调整到需要的位置后,再用螺母压紧,流体通过圆锥管接头的轴向孔和径向孔流向旋转管接头的管中;b)可连接两个管子;c)可设计连接在不同平面或不同角度的两个管子的结构。

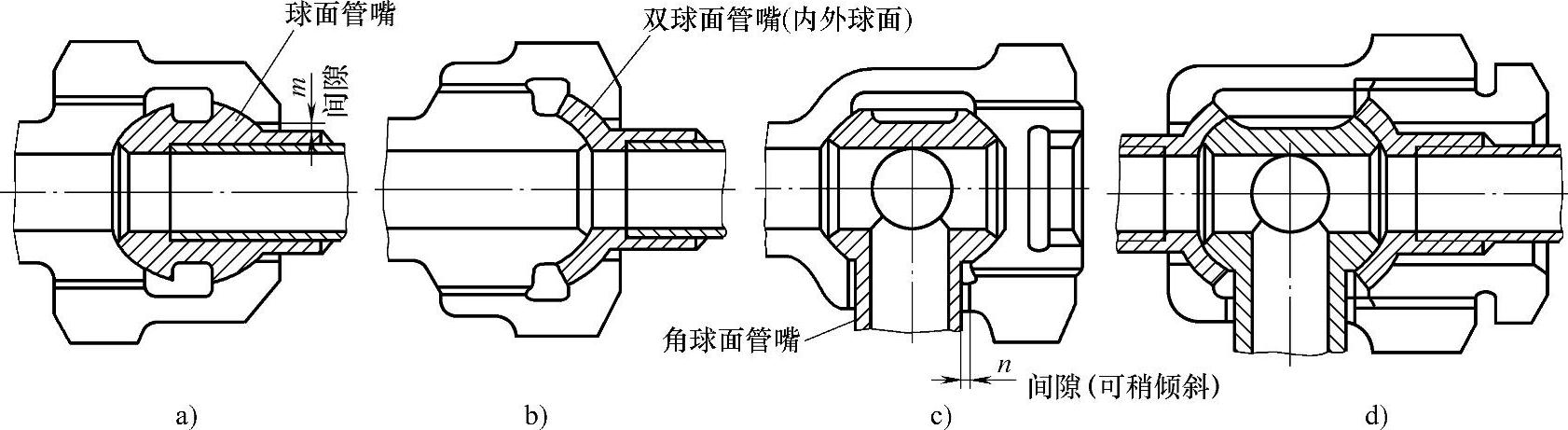

图8-60:球面管嘴的连接。球面管嘴的特点是可稍微调整安装角度。a)调整角度取决于球面管嘴与连接螺母之间的间隙m;b)为了减小管嘴的轴向尺寸,采用双球面管嘴;c)角球面连接的结构,保证管子相对于连接管可在间隙n的范围内倾斜,并且管子可以安装在垂直于连接管轴线的平面上的任何位置;d)两个管子的角度连接,允许管子倾斜和安装在管接头轴线的任何位置,可实现多点连接。

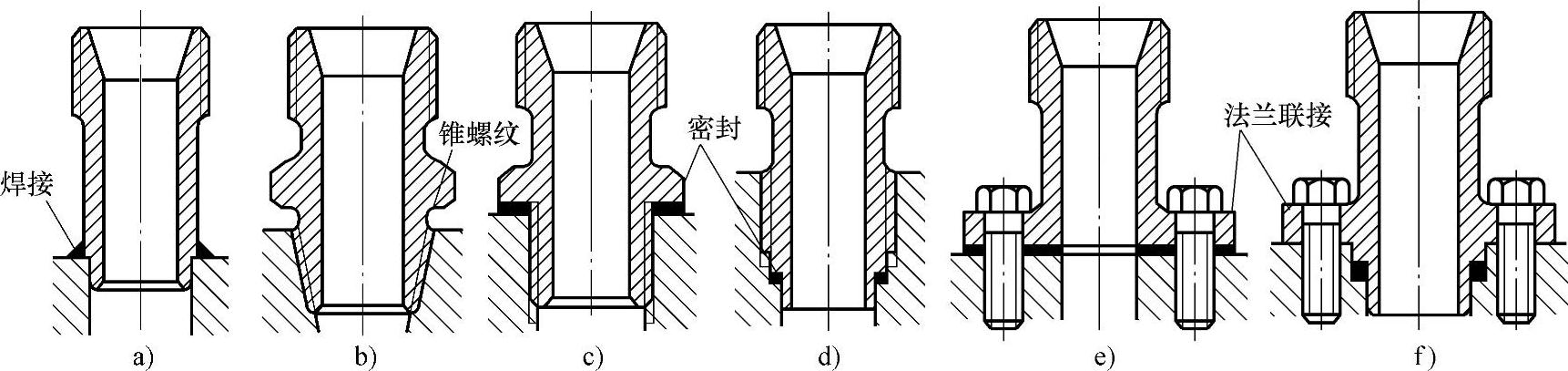

图8-61:管嘴对壳体的连接。a)将管嘴焊在壳体上;b)用锥螺纹拧入壳体;c)和d)用螺纹拧入壳体并用垫圈密封;e)和f)用法兰连接并用垫圈密封。


图8-60


图8-61

图8-62:管子对壳体的连接。a)当管子可以旋转时,采用将管子焊在切有螺纹的套筒上,再将套筒拧入壳体;b)当管子不能旋转时,用螺纹套夹紧管子;c)当管子不能旋转时,用锥形管嘴夹紧管子;d)利用锥形管嘴和管端扩口进行连接;e)采用压盖压紧密封环;f)用于高压连接,采用有弹性密封环的管嘴连接。


图8-62

图8-63:管子对壳体的角度连接。a)弯管焊在法兰上,再用螺钉将法兰拧在壳体上,以保证安装方向;b)~c)将带菱形法兰的弯管安装在壳体上,再将直管插入弯管并焊上;d)用压板压紧,为保证能压紧两个弯管压板孔作出球面,配用球面螺母或球面垫圈;e)T形连接,由盘和焊管组成,用螺钉将盘压紧。

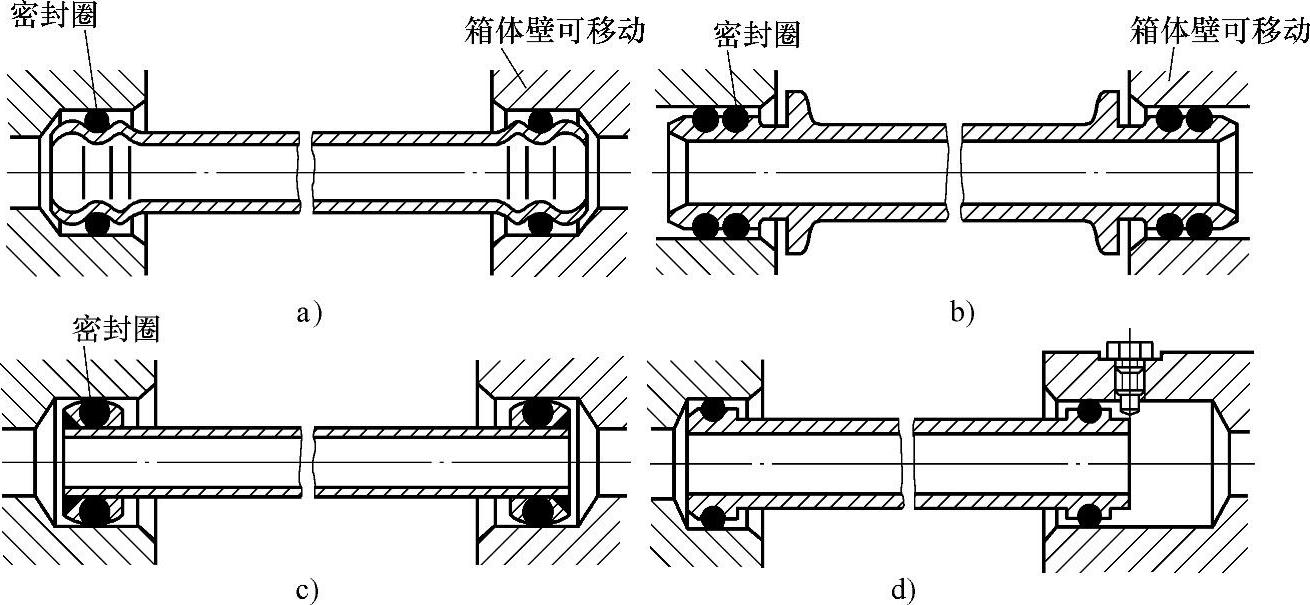

图8-64:管子的内连接。当箱体壁可移动时可采用内连接管子。a)在管端安装耐油橡胶或合成材料制造的密封环;b)采用两个密封环;c)为了补偿管子的偏差,管子两端采用球面支承;d)管子安装在封闭的箱体内时,在箱体的一端作出较深的孔,先将管子插入深孔再退回到另一孔内,到达需要的位置,再用螺钉定位。


图8-63


图8-64

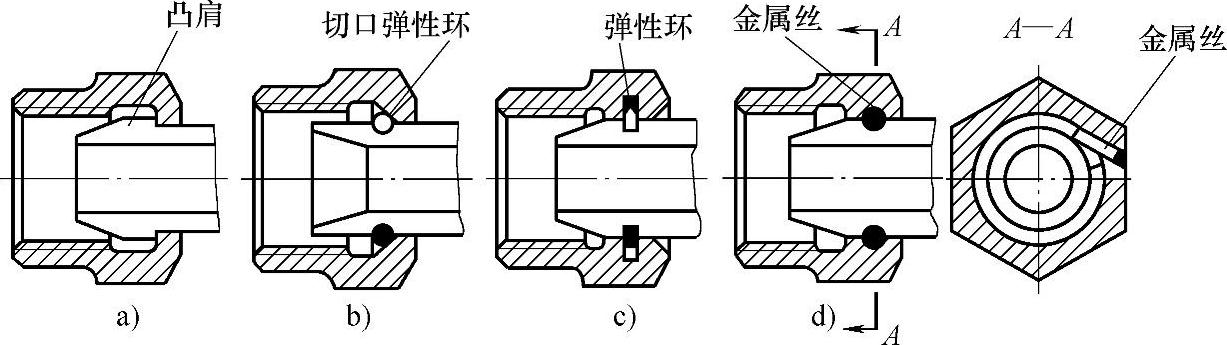

图8-65:在管嘴上安装连接螺母的结构。a)在薄壁管嘴上安装连接螺母,通常是在管嘴的尾部作出凸肩;b)螺母不能从与管嘴的另一边套入,则从管嘴一边套入,用切口定位;c)弹性环一部分嵌入螺母的深槽,另一部分进入管嘴的环槽从两个方向定位;d)金属丝通过螺母边的孔,进入螺母和管嘴的环槽定位。


图8-65
