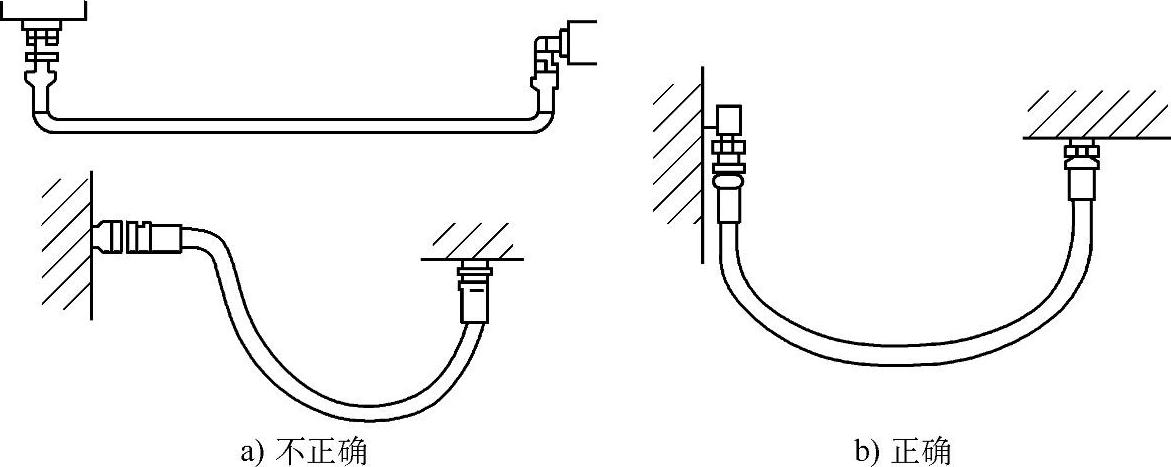

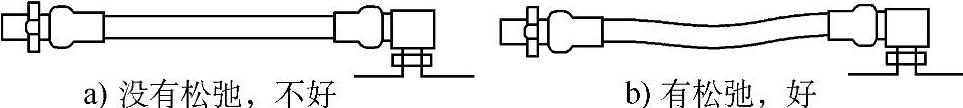

图8-36：直线使用软管时，要有足够的长度，最好有一定的松弛。由于在软管上加压时，在长度方向会产生+3%的膨胀，因此，应尽可能使其在自然状态安装，避免承受多余的力。

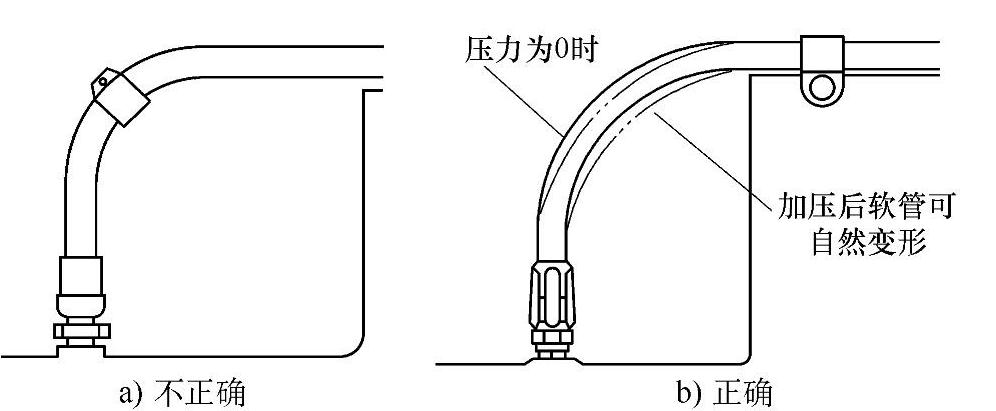

图8-37：不要在弯曲的位置固定软管。要允许软管在弯曲的位置自然变形，抑制弯曲部分变形，避免损坏软管或产生噪声。

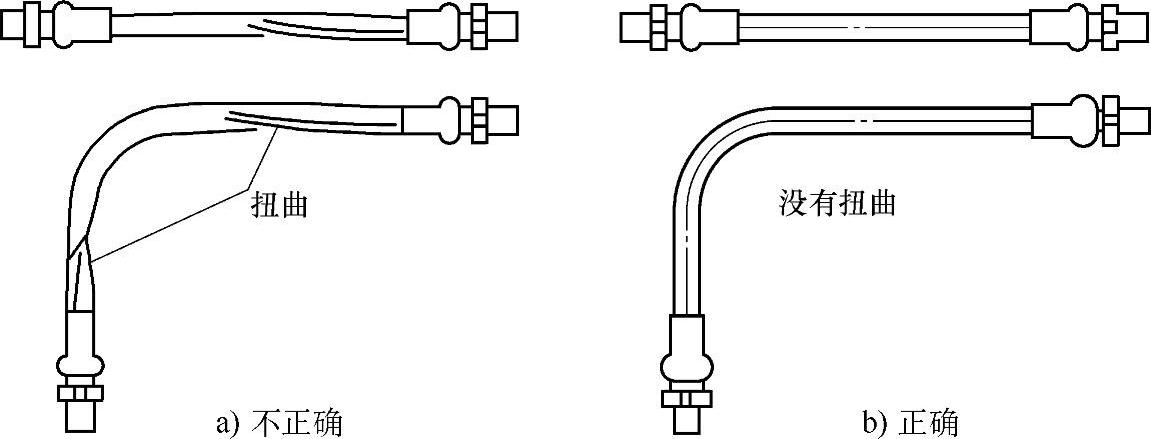

图8-38：不要使软管扭曲。若软管扭曲，在加压时易损坏软管和使螺母松弛。

图8-36

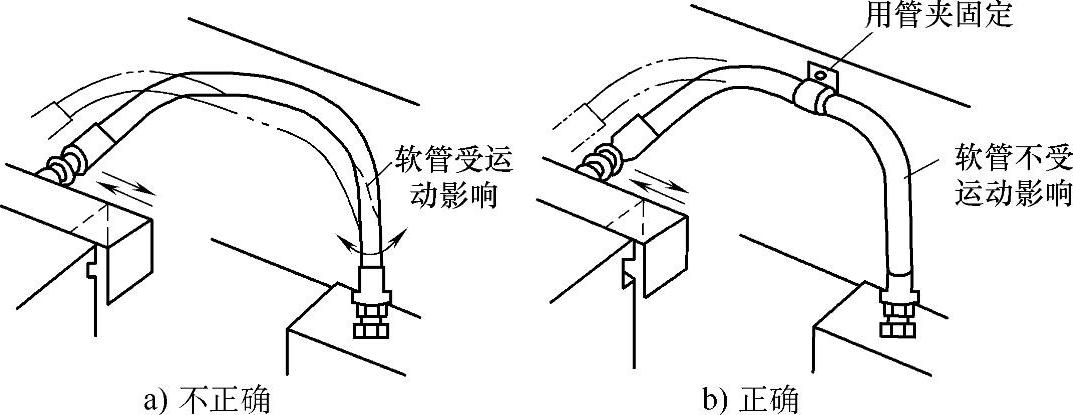

图8-39：两端接头如果不在一个平面上，要在中间适当位置用管夹夹紧，使管子分成两部分，各部分在平面内运动，防止扭曲。

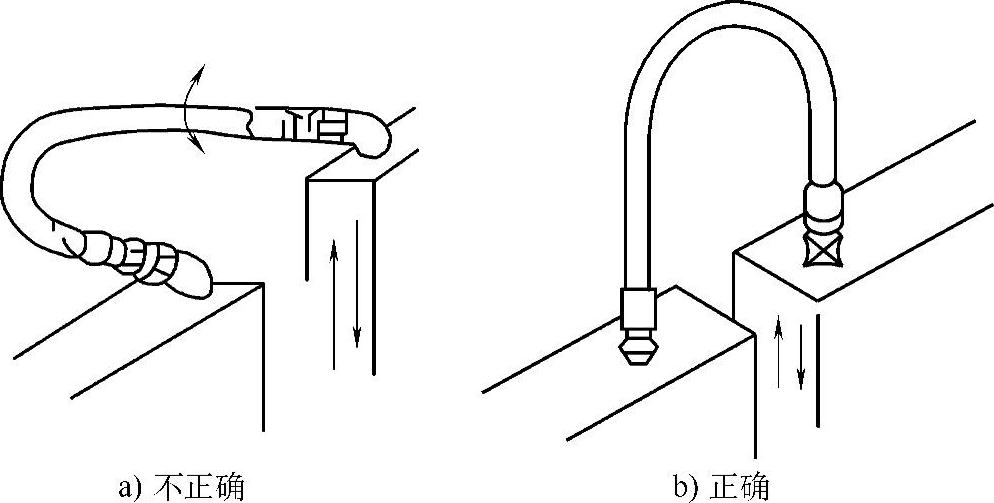

图8-40：两端接头应安装在同一平面，以免损坏软管。a）运动时软管扭曲，容易损坏软管和使螺母松弛；b）安装在同一平面，不易损坏软管。

图8-37

图8-38

图8-39

图8-40

图8-41：不要在接头附近弯曲软管，弯曲半径一定要大于最小限值，弯曲半径小时，会降低软管的耐疲劳特性，还要有宽裕的配管长度。

图8-41

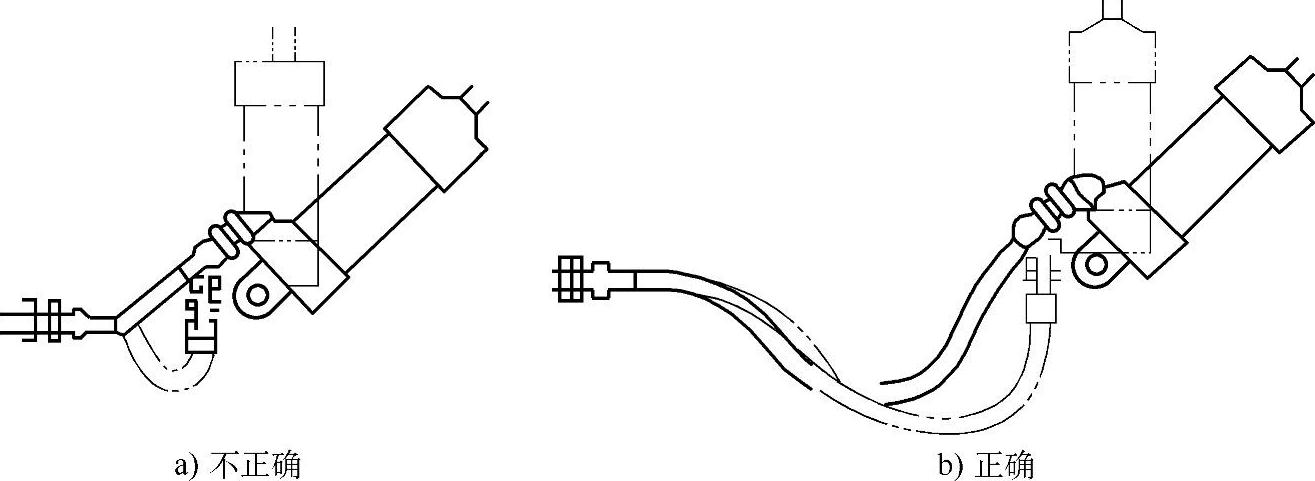

图8-42：弯曲运动的软管，要防止急剧弯曲，软管急剧弯曲，容易损坏软管，要留出平稳的运动空间。(www.daowen.com)

图8-42

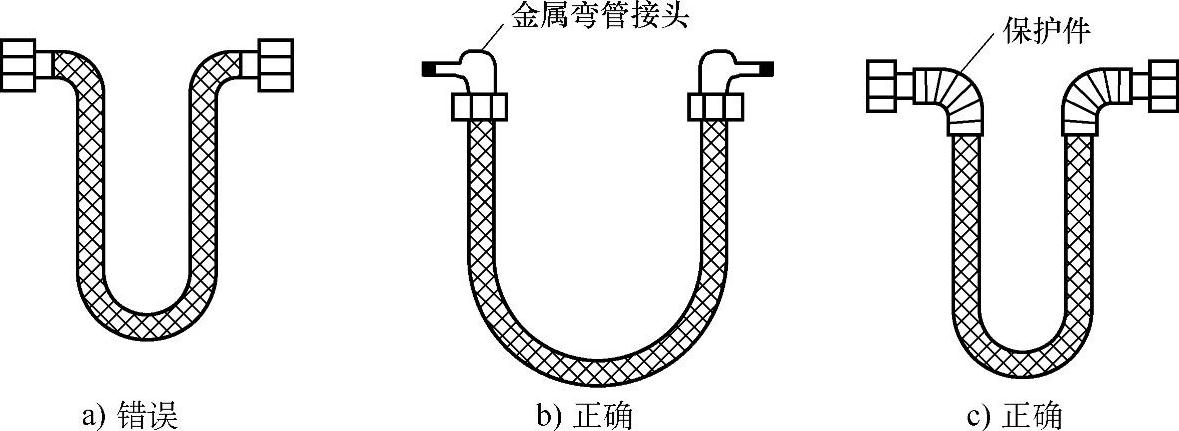

图8-43：在作U字形使用软管时，要将软管固定，不让其摆动。a）弯曲部分承受自重，容易损坏软管；b）不得已的情况下，可采用金属弯管接头；c）加保护件，使之不产生折弯，防止损坏软管。

图8-43

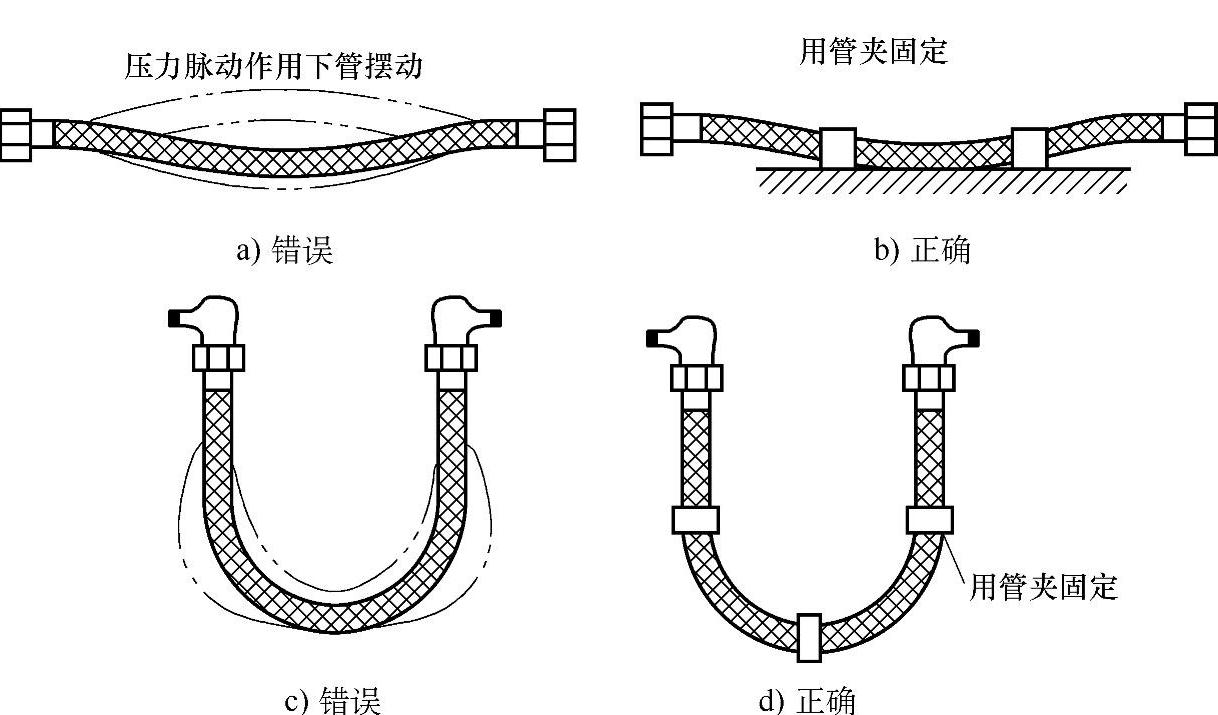

图8-44：在有压力脉动的地方，要将软管固定，不让其摆动。用于有喘动的往复泵吸入口和排出口的软管，因内压的作用而伸缩，容易摆动。a）和c）没有固定容易摆动，易损坏软管；b）和d）用夹子将软管固定，不会摆动，保护软管。

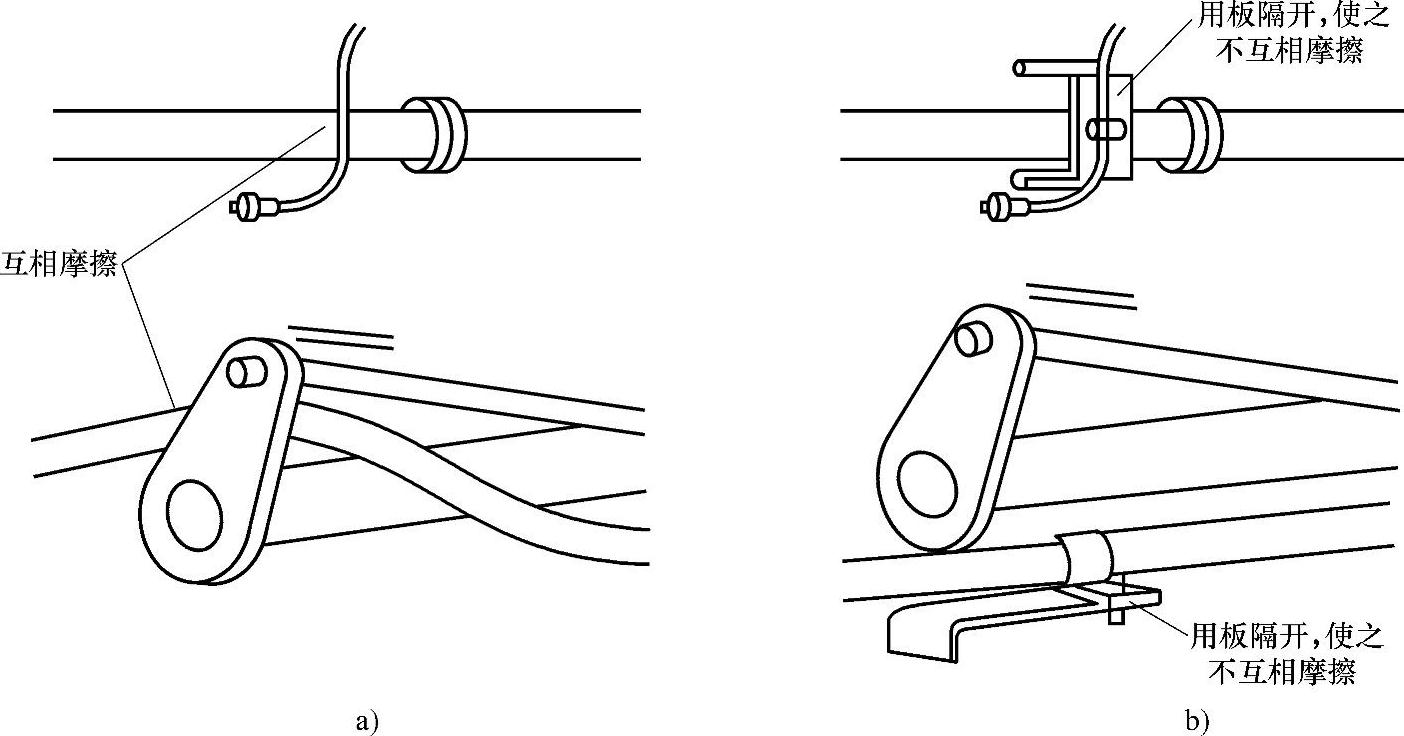

图8-45：避免软管之间不必要的接触。a）没有用板将软管隔开，软管互相摩擦，容易损坏软管；b）用板将软管隔开，使之不互相摩擦。

图8-44

图8-45

图8-46：尽可能在直线状态下使用软管。a）软管过长既不美观、操作又不方便；b）在直线状态下使用软管，既美观、操作又方便。

图8-46

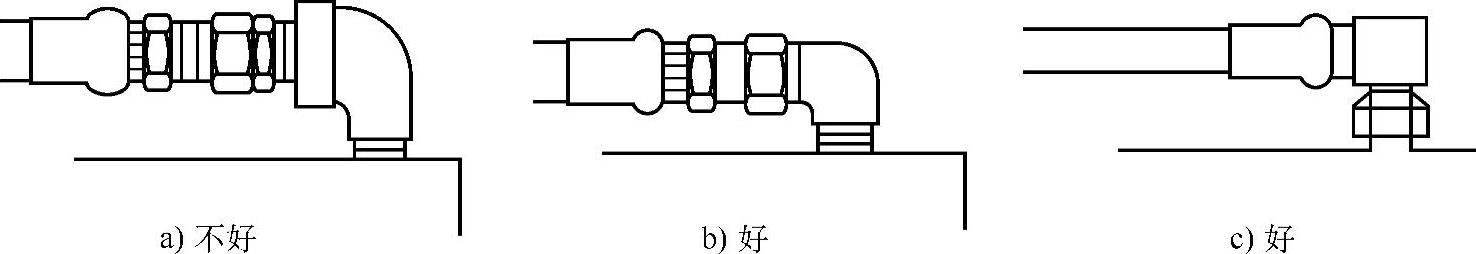

图8-47：软管的安装部分使用合适的附属金属管接头或弯管式接头。a）使用的附属金属弯管接头太大；b）和c）使用的附属金属管接头或弯管式接头较合适。

图8-47
