在充满液体的系统中,在拆卸时必须防止泄漏以及空气渗入管内,须采用自锁接头。

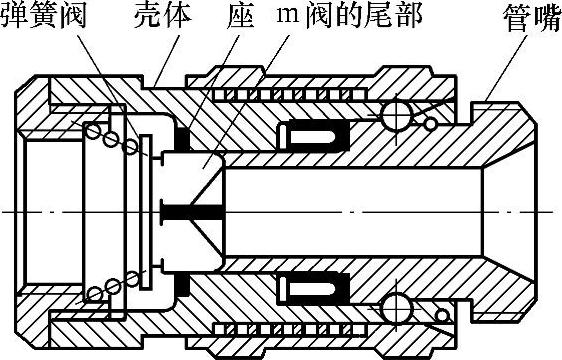

图8-32:一个管子的自锁接头。在壳体的空腔内,安装弹簧阀。在装配时阀的尾部压向管嘴的端部,在拆卸时在弹簧力的作用下,落到管上,锁住左边的管子。

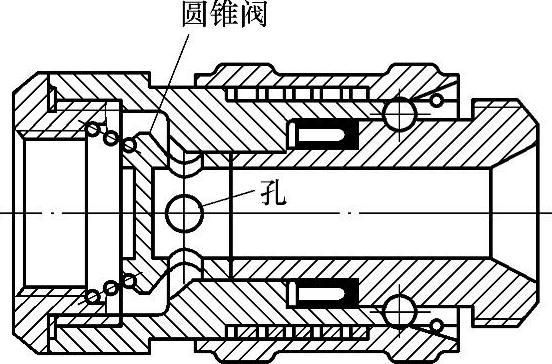

图8-33:带锥阀的自锁接头。采用圆锥阀,阀上有通过液体的孔。
图8-32
图8-33

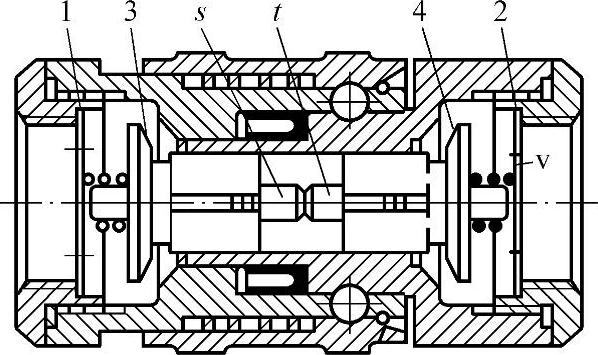

图8-34:两个管子的自锁接头。在装配时,阀1和阀2打开,结果阀的尾部s和t彼此支承弹簧阀靠在盘3和4上,盘上有通过液体的孔。阀靠在盘上,防止液体流出。

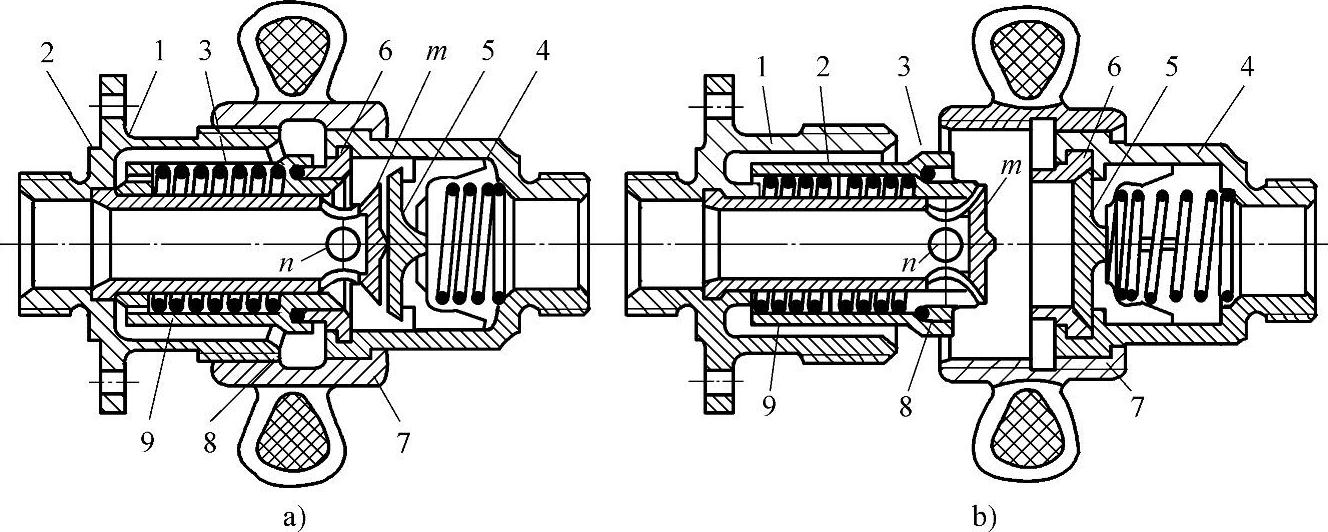

图8-35:自动闭锁接头。a)当用连接螺母7拉紧两个壳体时,活动阀5滑动,与固定阀2的碟形盘m接触,克服弹簧阻力,打开固定阀座6,推开壳体4上的活动阀座3,在阀座3上有通到阀2的孔n,因而使壳体内腔连通。用安装在活动阀座3环槽中的弹性垫圈8和油封9密封,在阀座3的弹簧的作用下,进行双密封。(www.daowen.com)
图8-34
1、2—阀 3、4—盘 s、t—阀的尾部
图8-35
1、4—壳体 2、5—阀 3—活动阀座 6—固定阀座 7—连接螺母 8—弹簧垫圈 9—油封
当切断接头时,阀座6脱开活动阀座3,活动阀座3在弹簧的作用下,套在固定阀2上的碟形盘,重新闭塞第一壳体的孔n,同时阀5离开碟形盘m,落在阀座6上,并使壳体4的孔闭塞。
b)在壳体1上有碟形阀2,在断开状态时,阀被阀座3锁住,弹簧移到阀碟的支点,在壳体4中,安装可移动阀5,移动弹簧到达固定阀座6时,固定阀座6被滚压在壳体内。
