快速联结和拆卸软管系统的快换接头方案

时间:2023-06-17 理论教育 版权反馈
【摘要】:快换接头用于软管系统,目的是快速用手工联结和拆卸管道。扣压式胶管接头安装方便,但增加了一道收紧工序。胶管损坏后,接头外套不能重复使用。图8-23图8-24图8-25:两端开闭式快换接头。这种接头结构比较复杂,局部阻力损失较大,适用于油、水、气为介质的管路系统,公称压力低于31.5MPa。图8-26图8-27:枪栓头式快换接头。拆卸管接头时,拉开弹性套筒到壳体的凸台,令齿滑入管嘴的切槽,将卡簧压入管嘴的槽内,就可无阻碍地从壳体中取出管嘴。

快速联结和拆卸软管系统的快换接头方案

快换接头用于软管系统,目的是快速用手工联结和拆卸管道。

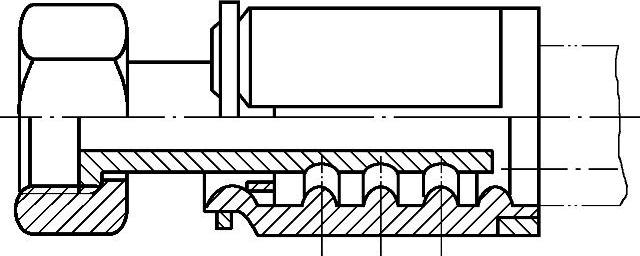

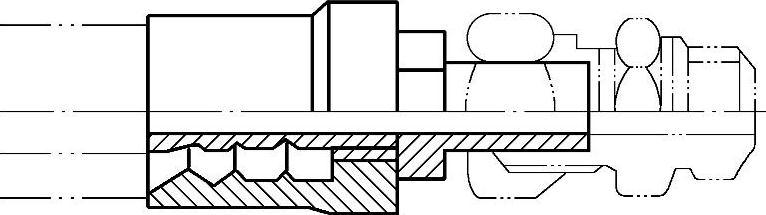

图8-23:扣压式胶管接头。扣压式胶管接头安装方便,但增加了一道收紧工序。胶管损坏后,接头外套不能重复使用。与钢丝编织胶管配套的组成总成,适用于油、水、气为介质的管路系统。介质温度:油-30~+80℃;水<+80℃;空气-30~+50℃。

图8-24:三瓣式胶管接头。装配时不需剥去胶管的外胶层,对外径稍有不同的胶管,靠接头外套对胶管的预压缩量来补偿,胶管的预压缩量在33%~55%范围内。能保证在工作压力下无泄漏、不会拔脱、外胶层不断裂,适用于油、水气为介质的管路系统。


图8-23


图8-24

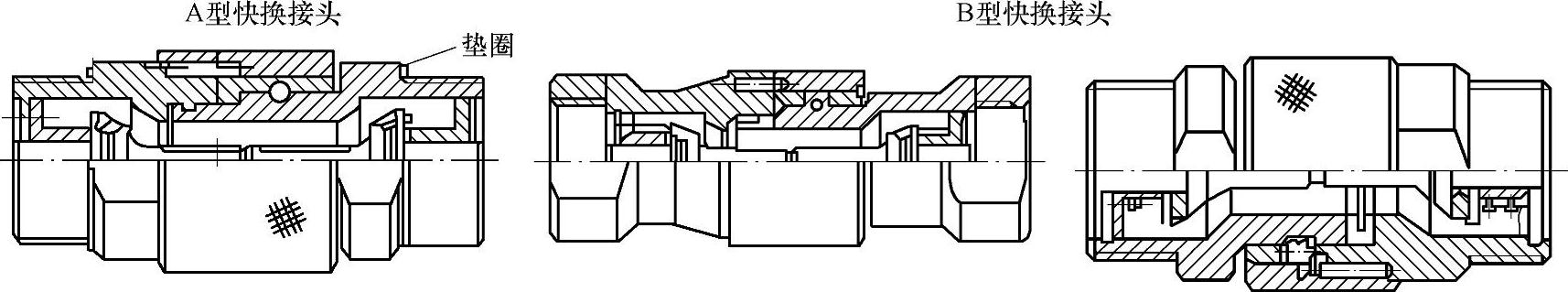

图8-25:两端开闭式快换接头。管子拆开后,可自动密封,管子内液体不会损失,因此适用于经常拆卸的场合。这种接头结构比较复杂,局部阻力损失较大,适用于油、水、气为介质的管路系统,公称压力低于31.5MPa。


图8-25

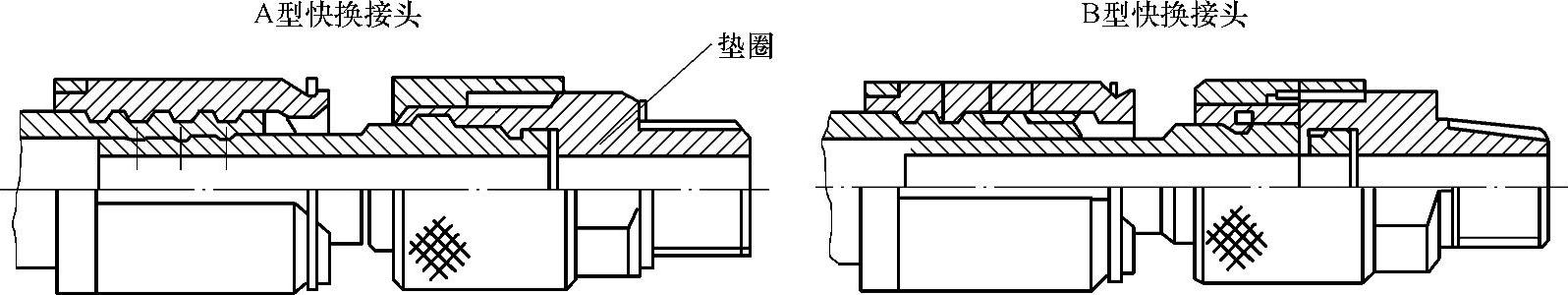

图8-26:两端开放式快换接头。适用于无害气体管路或粘度大的流体管路。


图8-26

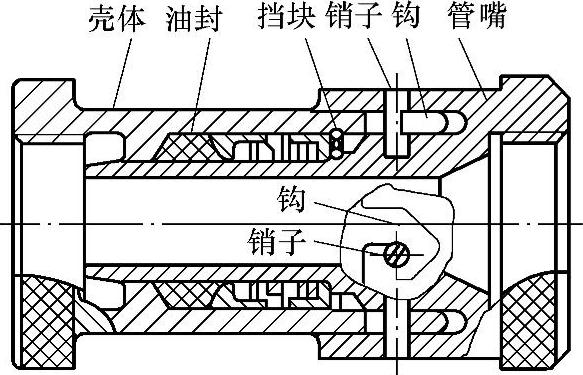

图8-27:枪栓头式快换接头。在管嘴上压入销子和壳体的钩相咬合,用弹簧加载的油封密封,装配时将销穿入钩间的切槽内,并按顺时针方向旋转直到钩体的支承。

拆卸管接头时,管嘴向前,克服弹簧张力,反时针方向旋转,销子从钩中退出,并从壳体取下,油封由挡块保留在外壳内。

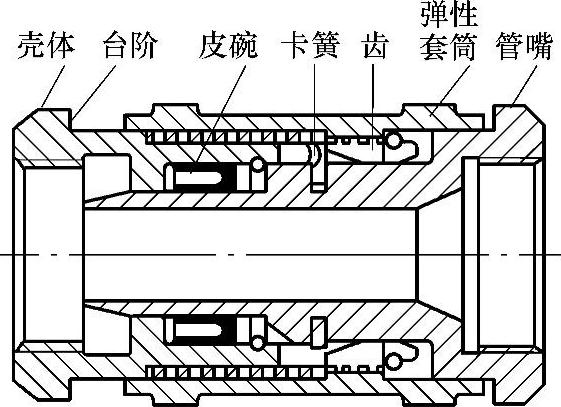

图8-28:卡环式快换接头。管嘴进入壳体,用卡簧定位,与壳体的环槽咬合。拆卸管接头时,拉开弹性套筒到壳体的凸台,令齿滑入管嘴的切槽,将卡簧压入管嘴的槽内,就可无阻碍地从壳体中取出管嘴。


图8-27


图8-28

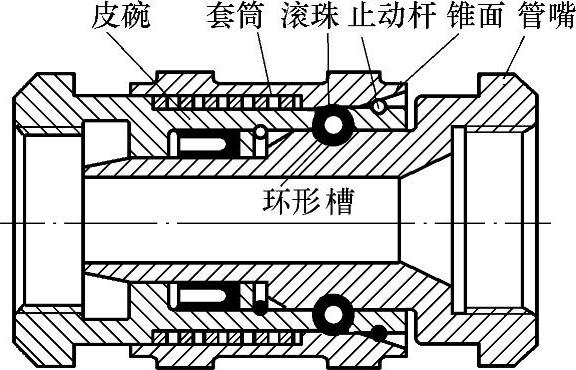

图8-29:滚珠式快换接头。管嘴用滚珠在壳体中定位,滚珠安装在壳体的径向孔中,并进入管的环槽内,用可移动的套筒,将滚珠关闭在槽内。通常压缩弹簧到关闭的位置套筒的行程,由止动杆限制,用皮碗密封。为防止取出管嘴时滚珠从孔中脱落,从壳体的内侧冲孔。在装配时,套筒向左移,装入管嘴和放松套筒,在弹簧的作用下,使套筒向右移,滚珠处在锁紧连接位置。


图8-29

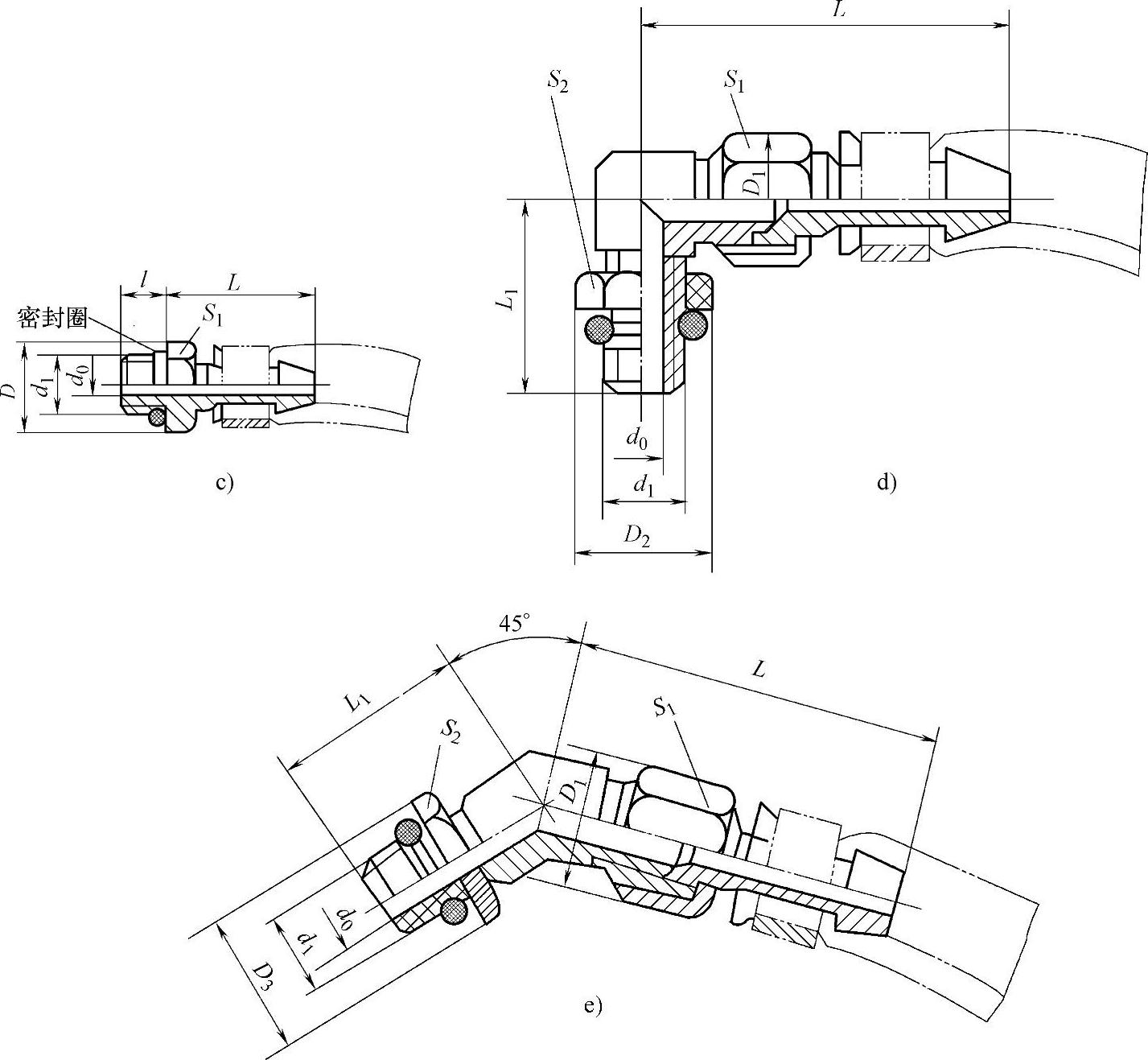

图8-30:棉线编织胶管用接头。接头部分用金属卡箍将棉线编织胶管箍在各嘴上,并用螺母将管嘴连到接头上,靠管嘴插入胶管后的胀紧作用、卡箍的卡紧力和胶管与管嘴的锥面相互摩擦力连接、密封。工艺性较好,密封可靠,但拆卸较费力,适用于气体介质,工作压力小于1MPa的管路连接。a)为直通管两端接头;b)为活节直通管端接头;c)为直通管端接头;d)为直角管端接头;e)为弯角管端接头。


图8-30


图8-30(续)

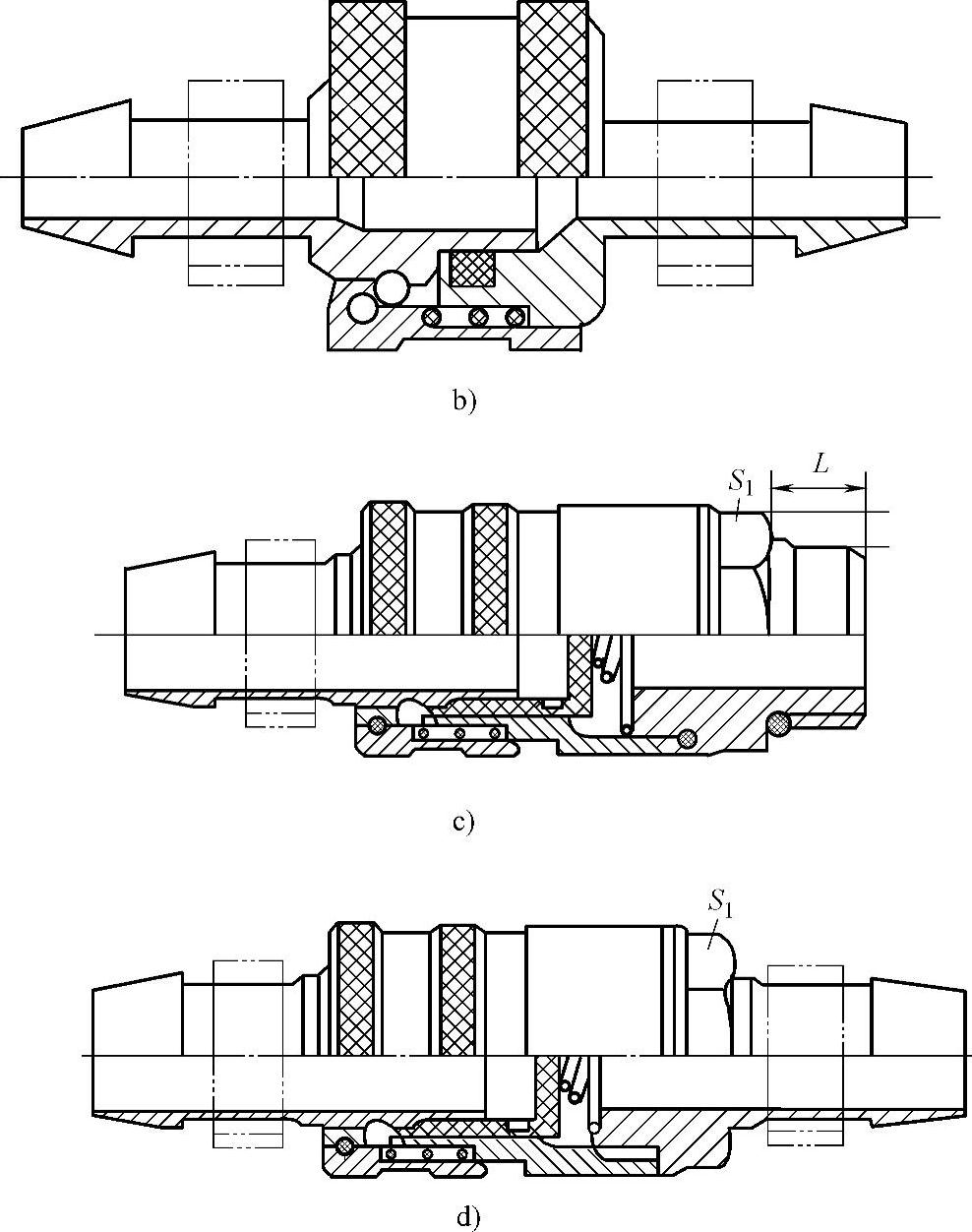

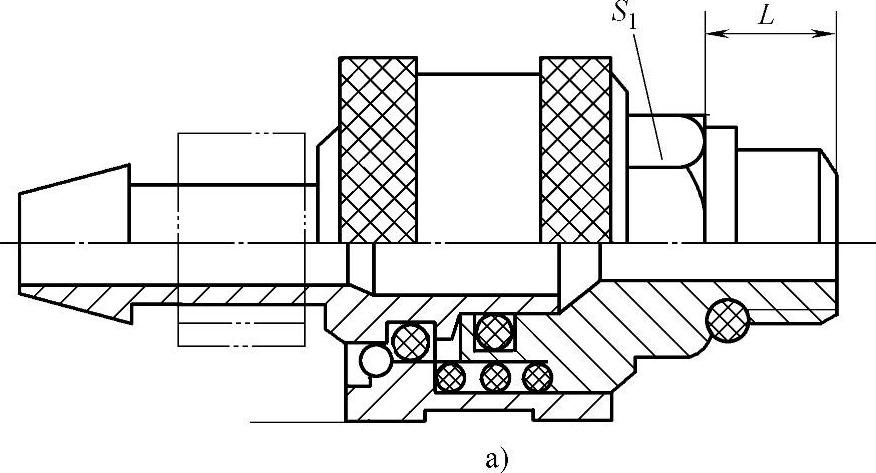

图8-31:棉线编织胶管用快速管接头。a)不带单向阀的快速末端管接头,适用于空气管的连接,一端与刚性零件另一端与软管连接;b)不带单向阀的快速两端管接头,适用于空气管的连接;c)快速末端管接头适用于空气管的连接,一端与刚性零件,另一端与软管连接;d)快速两端管接头,适用于空气管的连接。


图8-31


图8-31(续)
