软管连接，用于敷设复杂形状的管道和较长的管道，它可以配置在机器的内部或外部难以施工的地方，并且可以按通道壁的轮廓弯曲，用管夹或环箍将管子固定在壁上。

图8-12：由弹性塑料制造的弹性光滑软管。最简单的软管用聚氯乙烯、聚酰胺、聚烯烃等制造，厚壁软管壁厚5～6mm，通过截面直径8～12mm，能承受0.1～1.0MPa的压力和高真空。

图8-13：高压加强软管。a）多层帘布织物的软管；b）金属编织物的软管；c）压制板金属编织物软管。

图8-12

图8-13

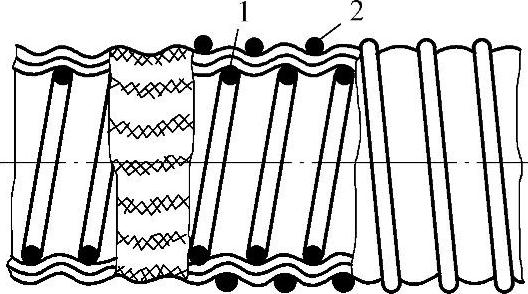

图8-14：有内外螺旋金属丝固化的软管。在镀锌（或镀镉）金属丝制造的螺旋体1上缠绕若干层浸渍合成树脂或甲醇胶布条，然后缠绕外螺旋体2使软管经受固化。

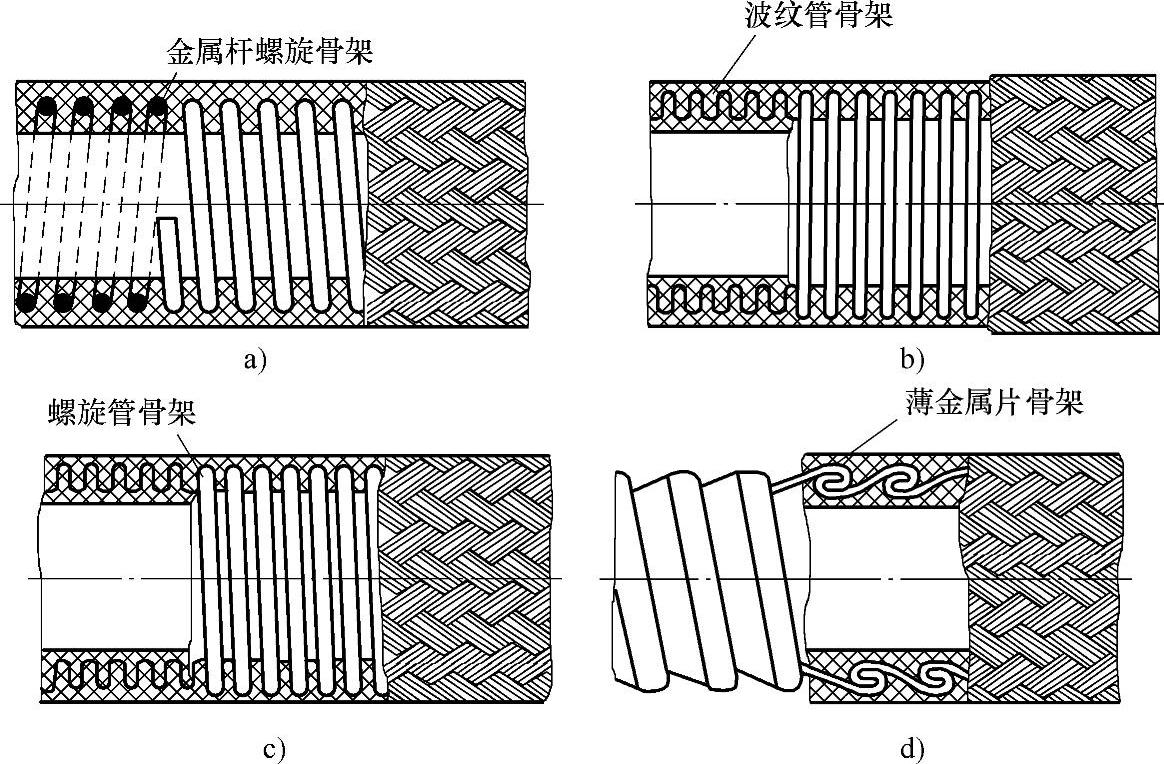

图8-15：带骨架的软管。a）带金属丝螺旋体骨架的压制塑料软管；b）带波纹管（用薄壁黄铜或铜锌合金制造）骨架的软管；c）带螺旋体管骨架的软管；d）带薄壁金属片骨架的软管。

图8-14

图8-15

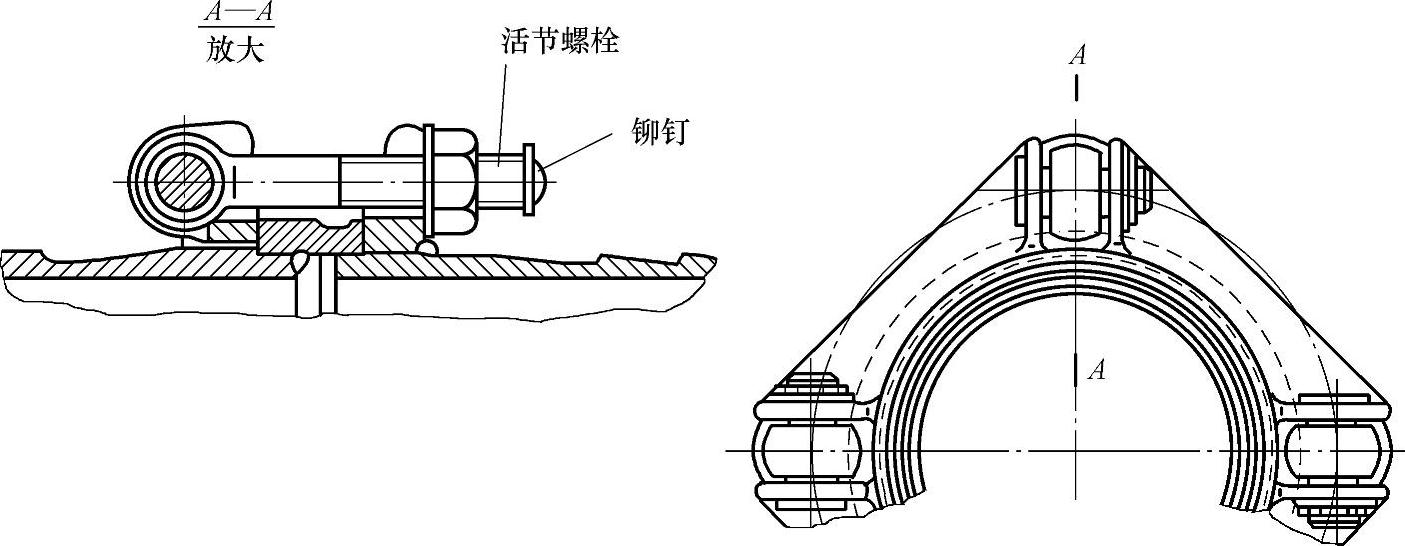

图8-16：带活节螺栓的软管连接。经常拆卸的软管连接，可采用活节螺栓。拆卸时，只要将螺母松开，转动螺栓，使其绕活节轴线转出法兰缺口，就可将管子分开。在螺栓末端铆一挡片，以防止螺母脱出。

图8-16(www.daowen.com)

图8-17：管端用弹性材料管段连接。当压力不大时，直径10～60mm的管子可在管端用弹性材料（橡胶、夹布胶皮、塑料等）管段连接，然后用金属丝捆紧。这种连接允许两管稍微有些歪斜，但承受轴向载荷的能力不大。a）在管上作出凸筋；b）在管上作出凸峰。

图8-18：弹性金属管端部的连接方法。刚性固定管道可采用卡箍箍紧。它要求管段之间同轴度较高且轴向间隙较小，在箍紧时可能引起管段的推力。

图8-17

图8-18

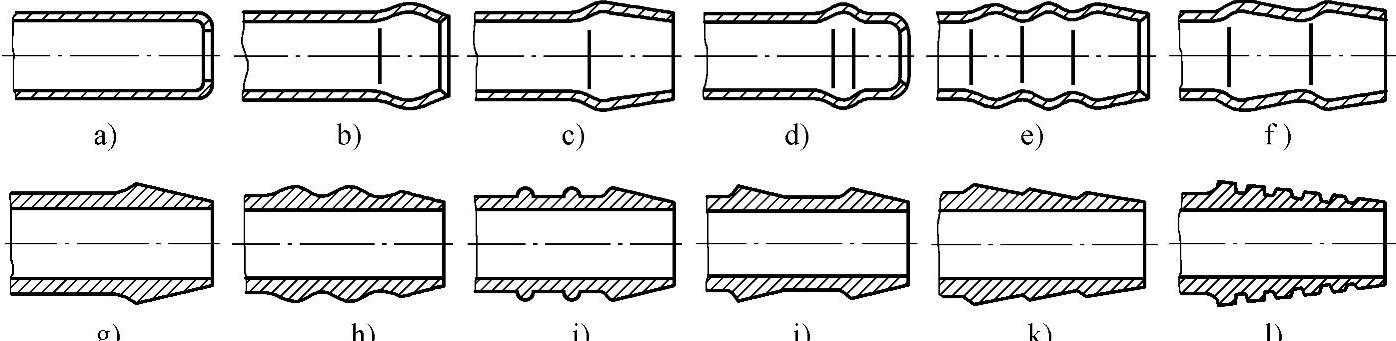

图8-19：平直、带凸起部分的管嘴和带节状的管嘴。平直、带凸起部分的管嘴和带节状的管嘴在真空和压力不大的情况下，软管本身的弹性就足够密封；高压时，在管嘴处用金属丝或环箍箍紧。

图8-20：非金属骨架软管与管嘴的镶嵌。a）用压入法将软管套筒压入管嘴，用卡环与连接螺母连接；b）套入套筒的环形凸起部分缩口，管嘴通过螺纹与螺母结合；c）将套筒焊在管的凸起部分部分缩口，与垂直管连接；d）将带金属丝骨架的软管，用缩口套筒紧固在管嘴的螺纹表面上；e）套筒压在管嘴的车槽内，将软管压在套筒管嘴之间，用管嘴外螺纹与螺母连接；f）用扩径的方法嵌紧软管，对拧在套筒上的管嘴的孔中的余量进行扩径紧固。

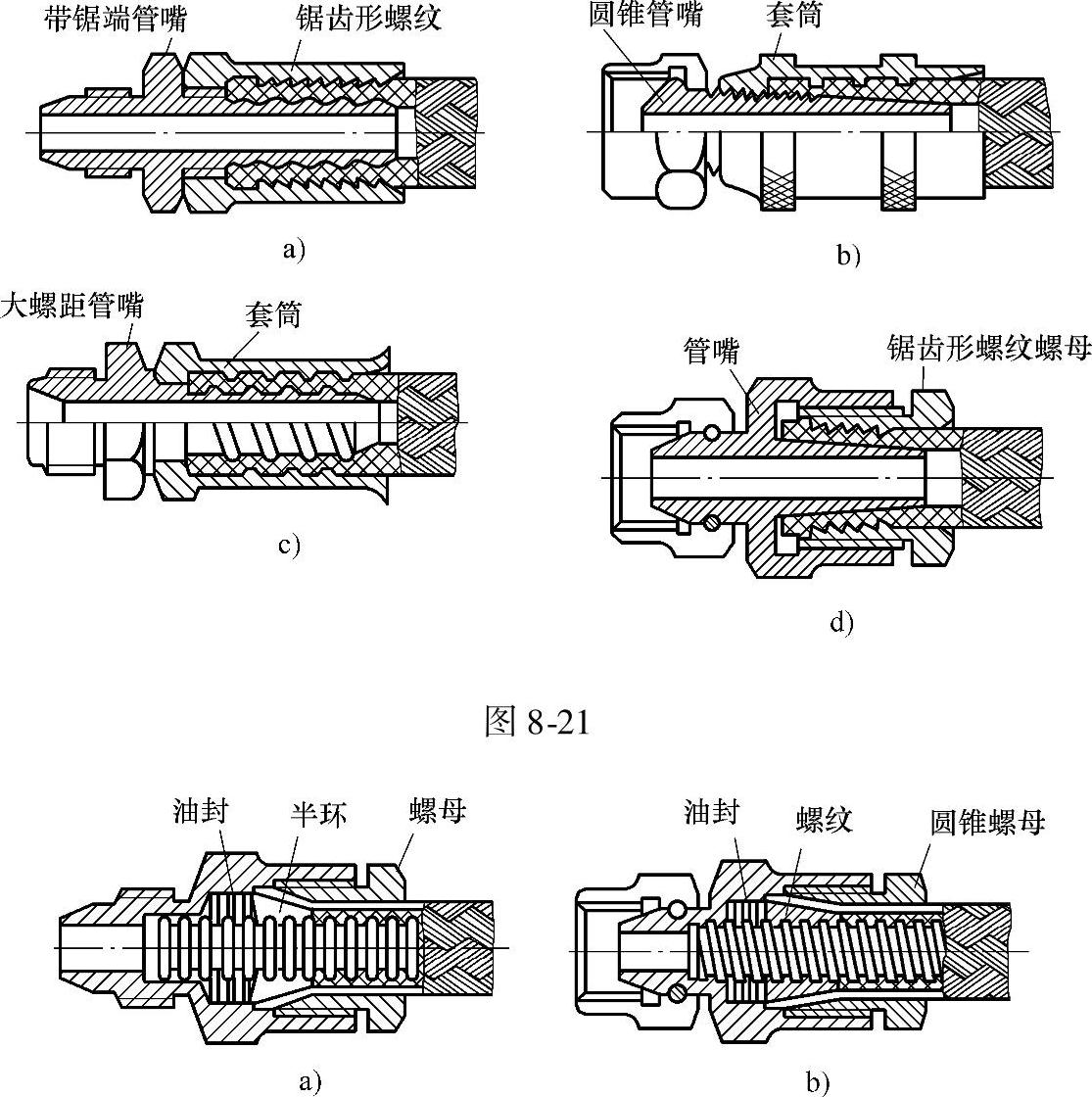

图8-21：软管的可拆连接。a）利用螺纹套的软管可拆连接，软管拧入锯齿形螺纹内，然后拧到带锥端的管嘴上；b）利用圆锥刮嘴的软管可拆连接，将圆锥管嘴拧入套筒，软管夹在圆锥管嘴和套筒之间；c）利用大螺距管嘴，将管嘴拧入预先套在套筒内的软管上；d）利用圆锥尾部的软管可拆连接，软管装套在管嘴的圆锥尾部，并用锯齿形螺纹螺母压紧。

图8-22：带波纹管骨架软管的嵌紧。a）将圆锥上的编织物套在半环上，进入到波纹管的凹凸面上，并用螺母压紧；b）软管拧在螺旋上，并用圆锥螺母压紧用油封密封。

图8-20

图8-22
