管道连接的法兰优化方案

时间:2023-06-17 理论教育 版权反馈
【摘要】:在管的端部焊上环板,使法兰上的压力均匀,然后用螺栓和附加环将管子拉紧。菱形法兰的管连接,只用两个螺栓,比圆形法兰结构简单,但固紧力较小。a)利用垫板密封;b)利用环形密封;c)在管端翻边;d)用拉紧圆锥密封;e)管锥端扩口,用螺栓拉向双锥密封;f)圆锥法兰连接。图8-11:管法兰与箱体的连接。

管道连接的法兰优化方案

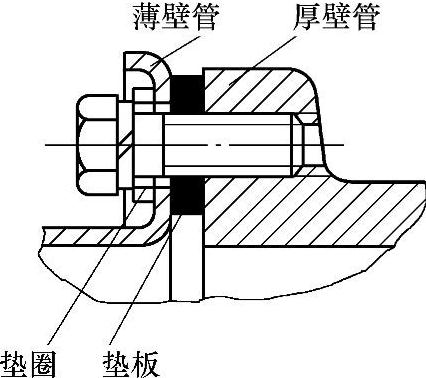

图8-1:薄壁管与厚壁管的法兰连接。用六角头螺钉将薄壁管连接到厚壁管端,薄壁管端部做成盘形,在接合处加垫板,在螺钉头部下面加垫圈,以增加支承面积,再加弹簧垫圈防松。

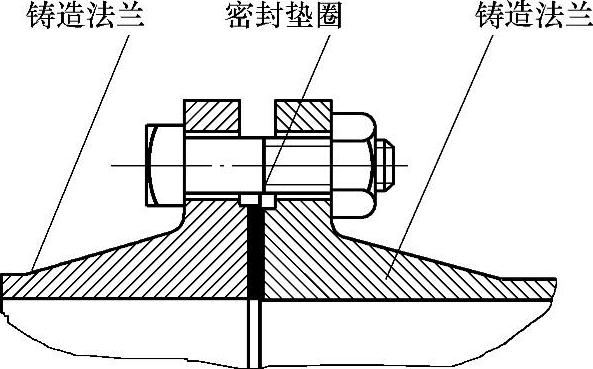

图8-2:铸造管的法兰连接。无定心连接,用于不精确的连接,接管处有密封垫圈防止泄漏,用螺栓拉紧便于拆卸。


图8-1


图8-2

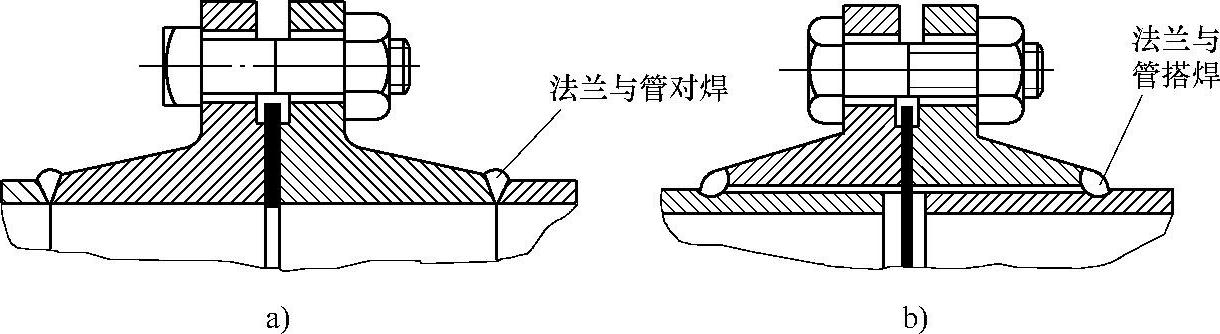

图8-3:焊接法兰的管连接。无定心连接,用于不精确的连接,接管处有密封垫圈防止泄漏,采用螺栓拉紧便于拆卸。


图8-3


图8-4

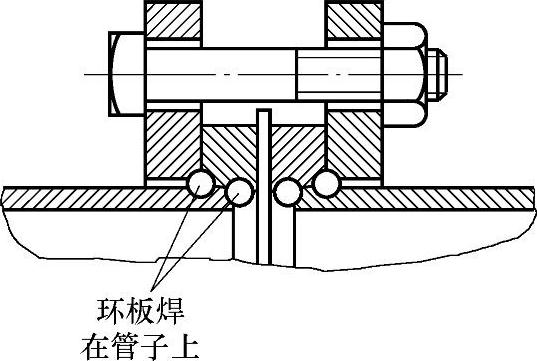

图8-4:管端焊上环板的管连接。在管的端部焊上环板,使法兰上的压力均匀,然后用螺栓和附加环将管子拉紧。注意:焊接时环板要凸出管子,使焊点不致妨碍密封垫。

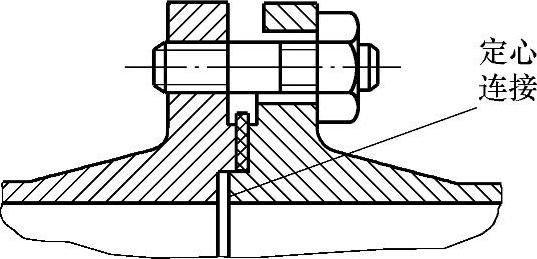

图8-5:钢法兰的有定心连接。用于较精确的连接,接管处有密封垫圈防止泄漏,采用螺栓拉紧,便于拆卸。

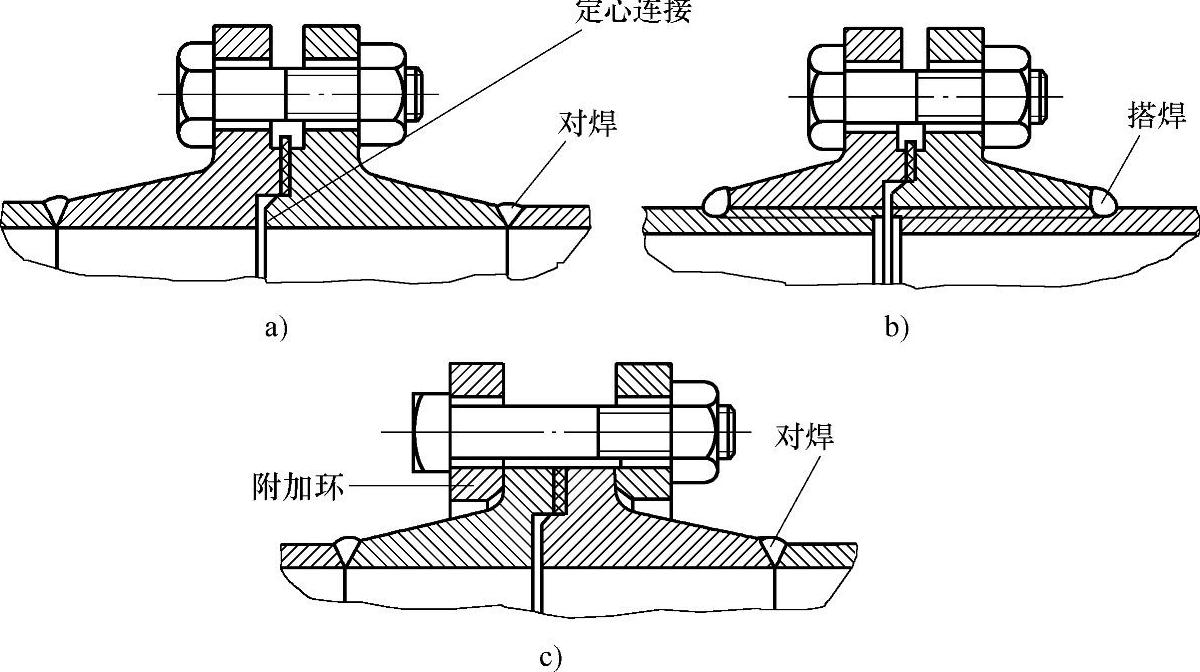

图8-6:钢法兰焊接的有定心连接。用于较精确的连接,接管处有密封垫圈防止泄漏,采用螺栓拉紧,便于拆卸。a)法兰与管对焊法;b)法兰与管搭焊;c)用螺栓和附加环将管子拉紧。

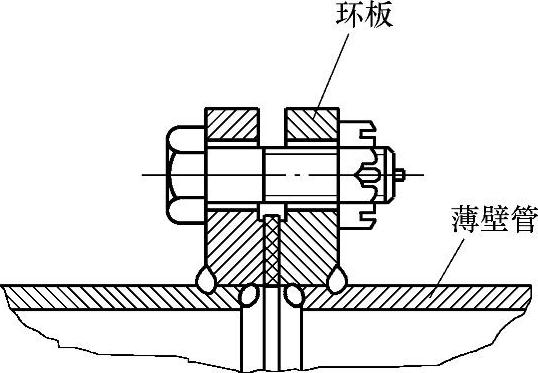

图8-7:管端焊上环板的薄壁管连接。在薄壁管的端部焊上环板,然后用螺栓将管子拉紧,拆卸方便。环板焊接时要突出管端。


图8-5(www.daowen.com)


图8-6

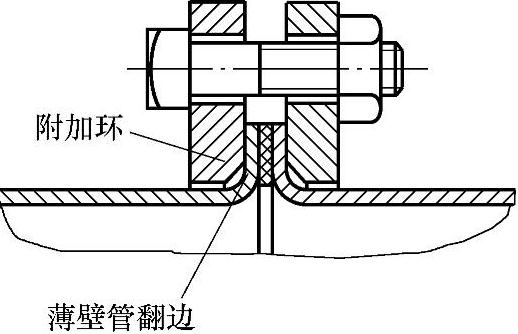

图8-8:薄壁管翻边连接。在两个薄壁管的端部翻边,两管对接后(中间加密封垫)用螺栓和附加环将管子拉紧。

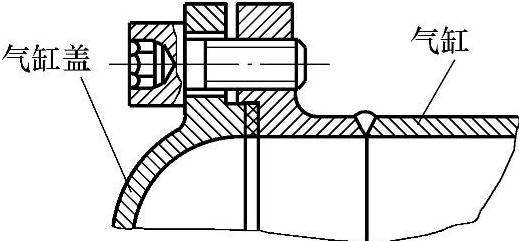

图8-9气缸与盖的连接。气缸端焊接一法兰,气缸盖的台阶在气缸法兰的定位槽中定位,用密封圈密封,内六角头螺栓将气缸盖与气缸连接,连接较精确,装拆方便。


图8-7



图8-8

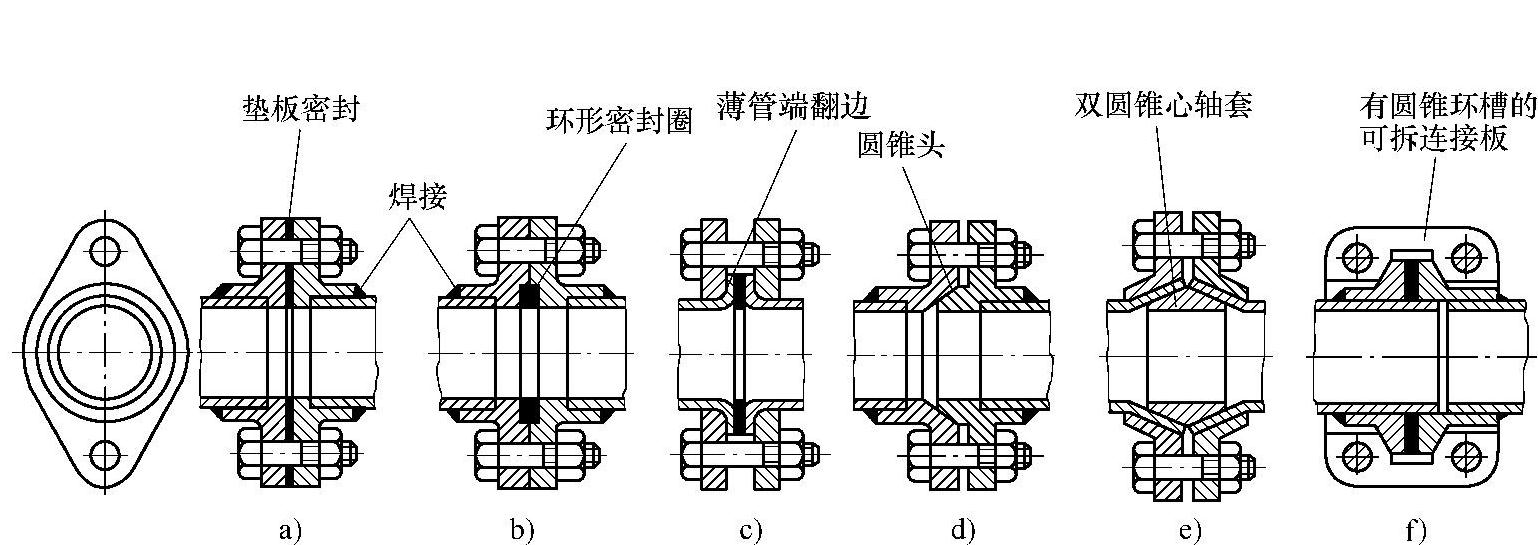

图8-10:采用菱形法兰的管连接。菱形法兰的管连接,只用两个螺栓,比圆形法兰结构简单,但固紧力较小。a)利用垫板密封;b)利用环形密封;c)在管端翻边;d)用拉紧圆锥密封;e)管锥端扩口,用螺栓拉向双锥密封;f)圆锥法兰连接。

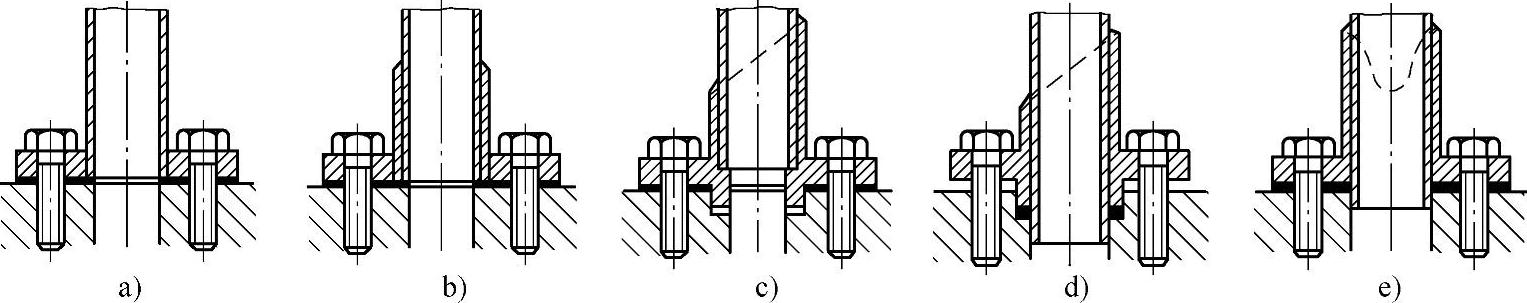

图8-11:管法兰与箱体的连接。a)用钎焊或弧焊将管子焊在法兰上,然后用螺钉将法兰固定在箱体上;b)为增加强度和刚性,在法兰上作出凸缘,用钎焊或弧焊将管焊在法兰上,再用螺钉将法兰固定在箱体上;c)法兰凸缘在箱体中定位;d)管和法兰在箱体中定位;e)管子在箱体中定位,用法兰与箱体连接。


图8-10


图8-11
