弹性环连接:传递转矩与轴向力的设计

(1)弹性环连接

弹性环连接是在轴和轮毂间成对布置的内、外锥面贴合的弹性环(一对或数对)构成的连接。当拧紧螺母(或螺钉)时推动压紧套,在轴向力的作用下,两弹性环互相抵紧,内环的内径箍紧轴,外环的外径胀紧轮毂。这样,在轴和轮毂与环面之间产生压力,利用由此产生的摩擦力传递转矩和轴向力。弹性环用于在轴上安装齿轮、带轮、链轮凸轮离合器等。

弹性环连接的特点是:1)定心性好;2)由于没有键槽,没有应力集中源且不会削弱轴,承载能力强;3)允许将轮毂安装在轴上的任何位置,保证容易装拆和调整轴与轮毂的相对位置;4)环本身变形不大,因此,容易保证环本身直径与轴直径和轮毂的孔径的连接精度;5)有密封和安全保护作用。

弹性环的材料一般采用65.65Mn、60Si2MnA等,经热处理后工作表面硬度为40~56HRC。

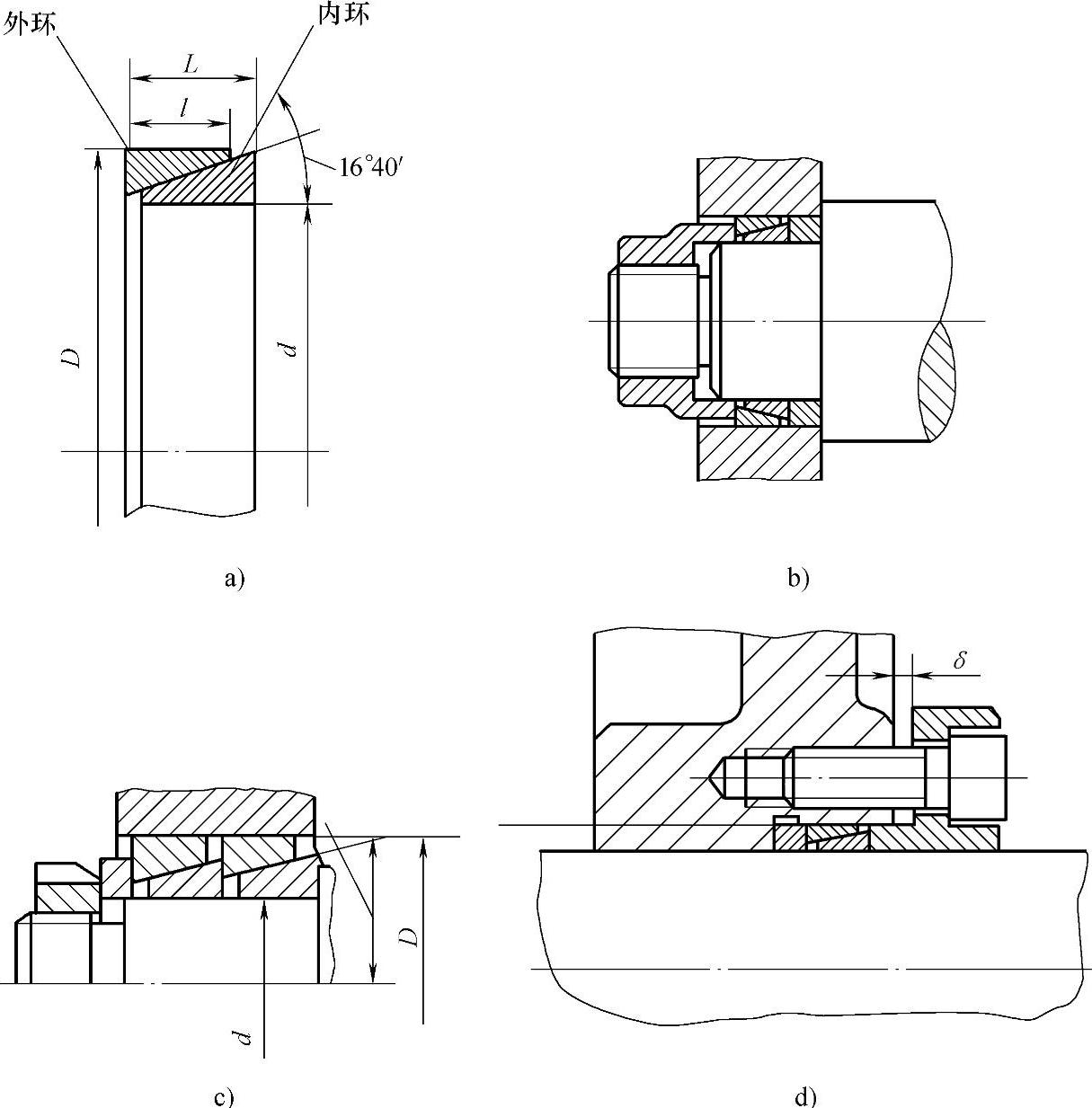

图7-8:弹性环组成。弹性环连接可以采用单环、双环和多环连接,可以用螺母或螺钉锁紧。a)为弹性环的结构;b)螺母锁紧的单环;c)螺母锁紧的双环连接;d)螺钉锁紧的单环连接。


图7-8


图7-9

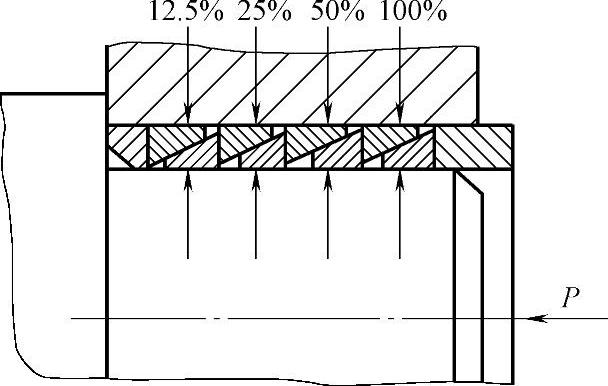

图7-9:弹性环连接传递转矩或轴向力的情况。如果在同一轴向力作用下,采用若干套弹性环时,则应考虑传递转矩或轴向力的情况。一般第二套弹性环传递的转矩为第一套50%,第三套传递的转矩为第一套25%,第四套传递的转矩为第一套12.5%。因此,连接所用弹性环的套数不宜过多,以不超过3~4套为宜。

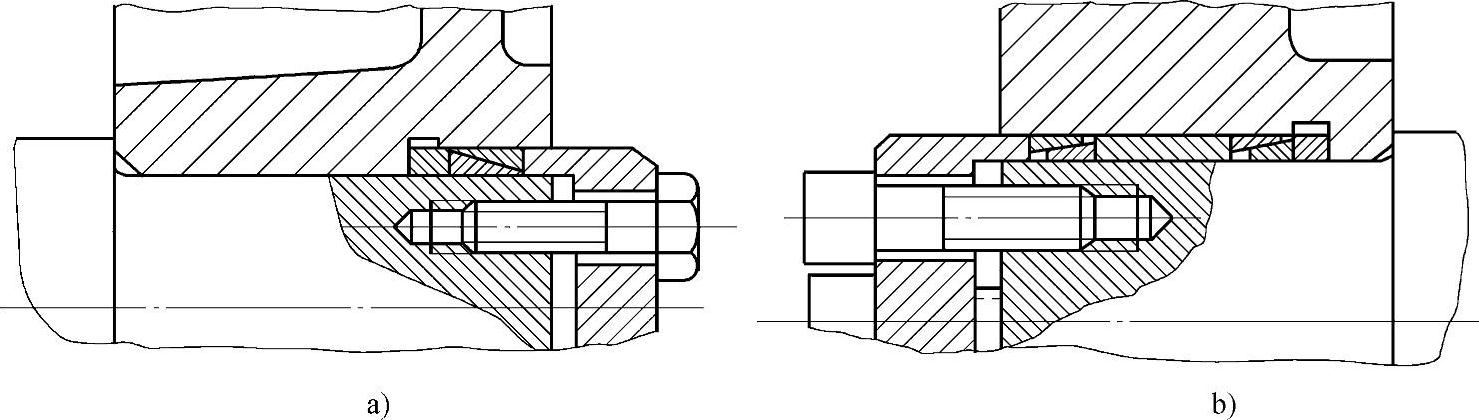

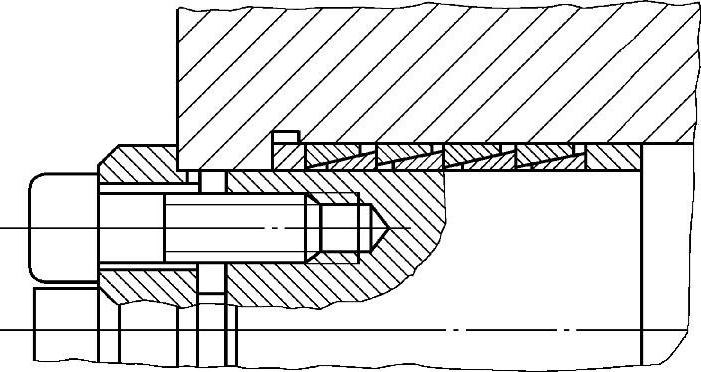

图7-10:轴上有台阶,从轴端紧固弹性环连接的设计。当从轴端紧固弹性环时,轴上零件以轴的台阶定位,弹性环以轴上零件内孔的台阶定位,用压紧套抵住弹性环,用螺钉压紧。a)为单环连接;b)用双环连接时,可在两套弹性环之间加一隔套。

图7-11:两边拉紧弹性环连接的设计。这种结构在轴的任何位置都可以固定轴上零件。

当用螺钉从两边拉紧时,两边环的工作是独立的。将两边的弹性环压紧,固定轴上零件。拉紧件与被固定零件之间,留有间隙Δ

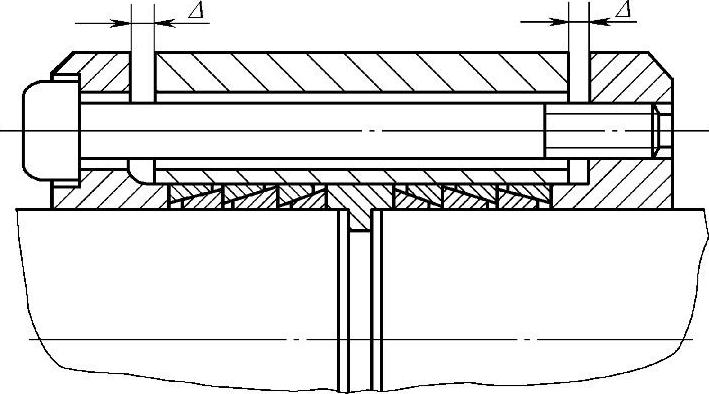

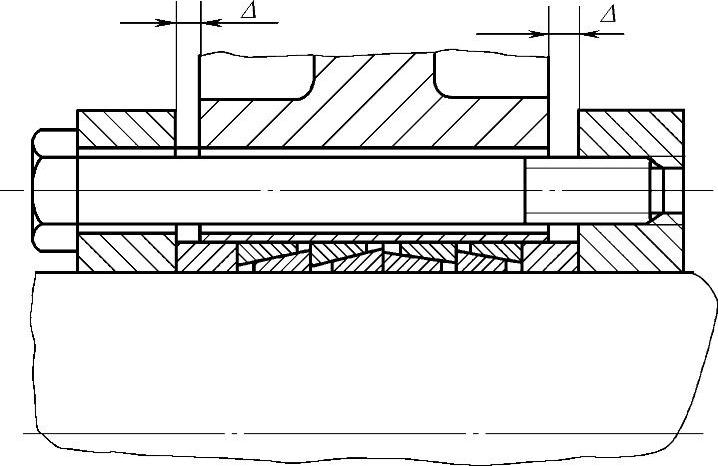

图7-12:固定长零件时两边拉紧弹性环连接的设计。固定长零件时,在中间加一隔离环。隔离环安装在轴槽内,两边装入弹性环,当用螺钉从两边拉紧时,两边环的工作是独立的。将两边的弹性环拉紧,固定轴上零件。拉紧件与被固定零件之间,留有间隙Δ


图7-10


图7-11


图7-12

图7-13:直接用轴上零件挤紧弹性环的设计。右边利用轴上台阶,左边利用轴上零件孔的台阶,中间装入弹性环,在轴端作出螺纹孔,拧紧螺钉用推动环推动轴上零件挤紧弹性环,从而固定轴上零件。这种连接适合于短轴,因为长轴的轴端螺纹孔加工困难。


图7-13

图7-14:弹性环连接紧固螺钉的顺序。推荐的拧紧方式如图所示,逐步反复紧固螺钉使之受力均匀。

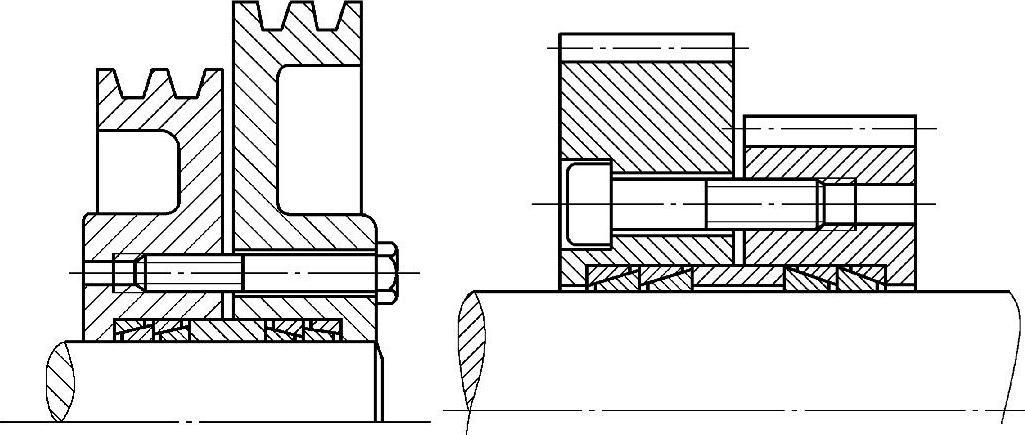

图7-15:弹性环连接带轮(齿轮)与轴。连接两个带轮(齿轮),每个带轮(齿轮)用两套弹性环,中间加隔离套,用螺钉拉紧。

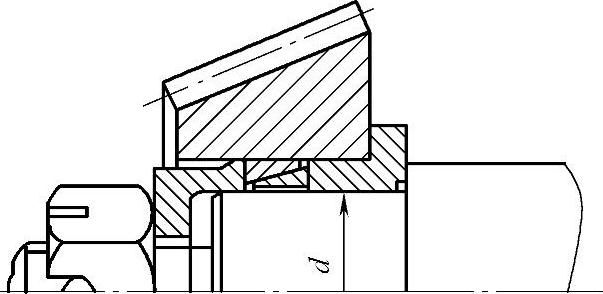

图7-16:弹性环连接锥齿轮与轴。


图7-14


图7-15

用一套弹性环连接锥齿轮与轴,一边用带凸缘的套抵在轴肩和弹性环之间,又可以减小轴肩高度,另一边用一特制垫圈一端抵在弹性环上,另一端靠在螺母上,用螺母拧紧,压紧锥齿轮与轴。

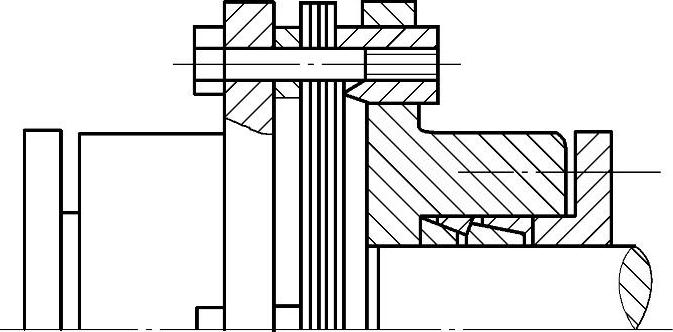

图7-17:弹性环连接弹性联轴器。弹性环用于弹性联轴器的连接能起过载保护作用。


图7-16


图7-17

(2)胀紧连接套连接

胀紧连接套具有较大的外形尺寸,比弹性环能承受更大的载荷,每套胀紧连接套都由外环、内环、前环、后环和螺钉组成,利用锥面胀开外环,胀紧轮毂锁紧内环,夹紧轴,从而连接轴和轮毂,传递转矩。我国已制定了标准JB/T 7934—1999,规定了胀紧连接套的形式和尺寸,有Z2Z4Z5等几种结构。


图7-18

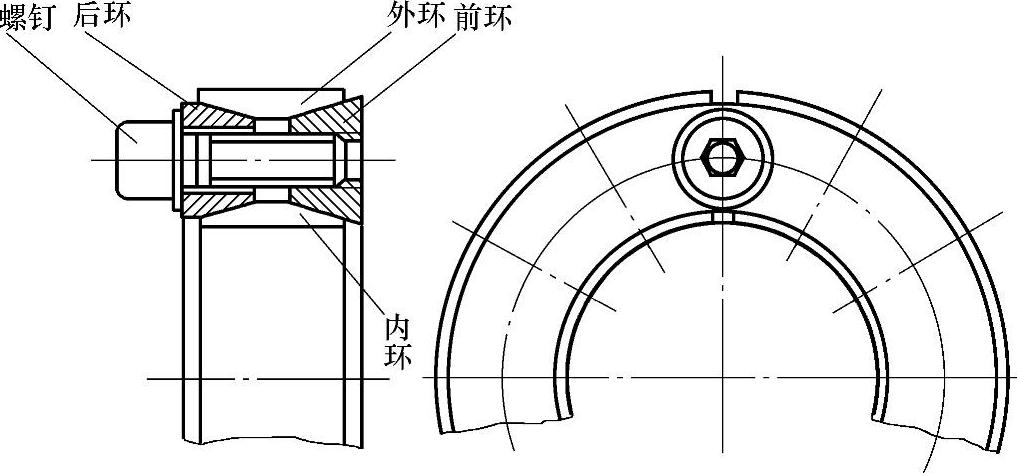

图7-18:胀紧连接套结构。胀紧连接套由外环、内环、前环、后环和螺钉组成,前环有若干个螺纹孔,后环有若干个孔,通过螺钉拉紧前、后环,使内、外环胀开。连接轴和轮毂,传递转矩。

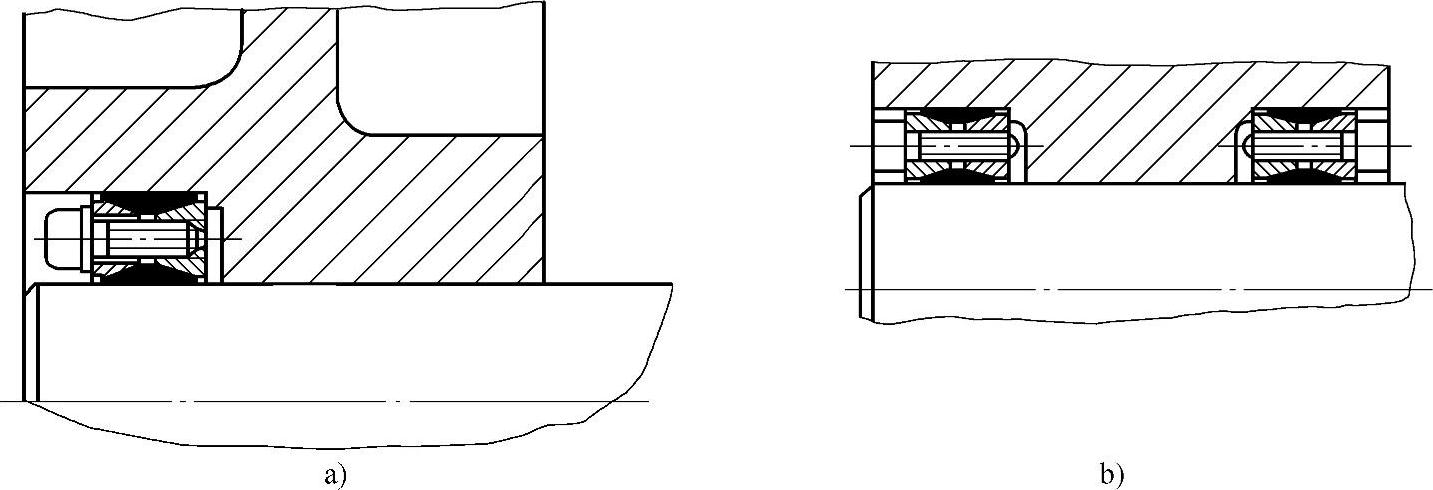

图7-19:胀紧连接套的安装。安装时,为防止倾斜,应该使用力矩扳手,按一定顺序拧紧螺钉。a)为使用一套胀紧连接套;b)为使用两套胀紧连接套。

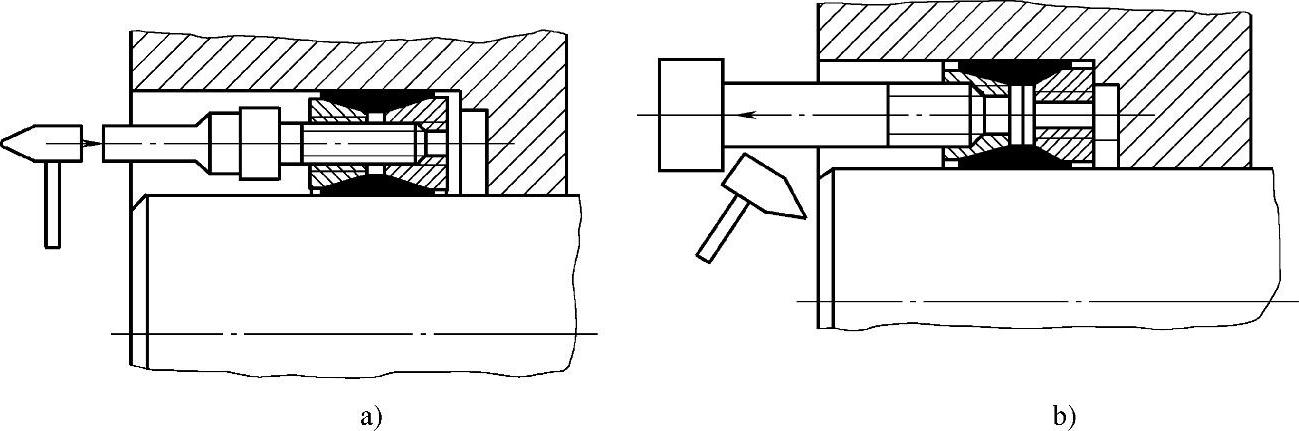

图7-20:胀紧连接套拆卸。a)用内六角扳手将全部螺钉松开后,取下镀锌的螺钉和垫圈;b)将拉出螺钉旋入前压环的辅助孔中;轻轻敲击拉出螺钉的头部拉出螺钉,使胀套松动,然后拉动螺钉,即可将胀套拉出。


图7-19


图7-20

(3)切口圆锥胀套的连接

切口圆锥胀套用于将带轮、链轮、齿轮和手轮等安装在轴上。这种胀套可以快速安装和拆卸被连接件,并且能很好地定心(甚至在同一公称尺寸而在不同的偏差时,也能很好定心)。

图7-21:用切口圆锥胀套将链轮装配在不同直径的轴上。在被安装零件上允许有不变的锥孔,使零件装配在不同直径的轴上。

链轮的孔径相同,用不同内径的切口圆锥胀套,将链轮装配在不同直径的轴上,用螺钉固定。

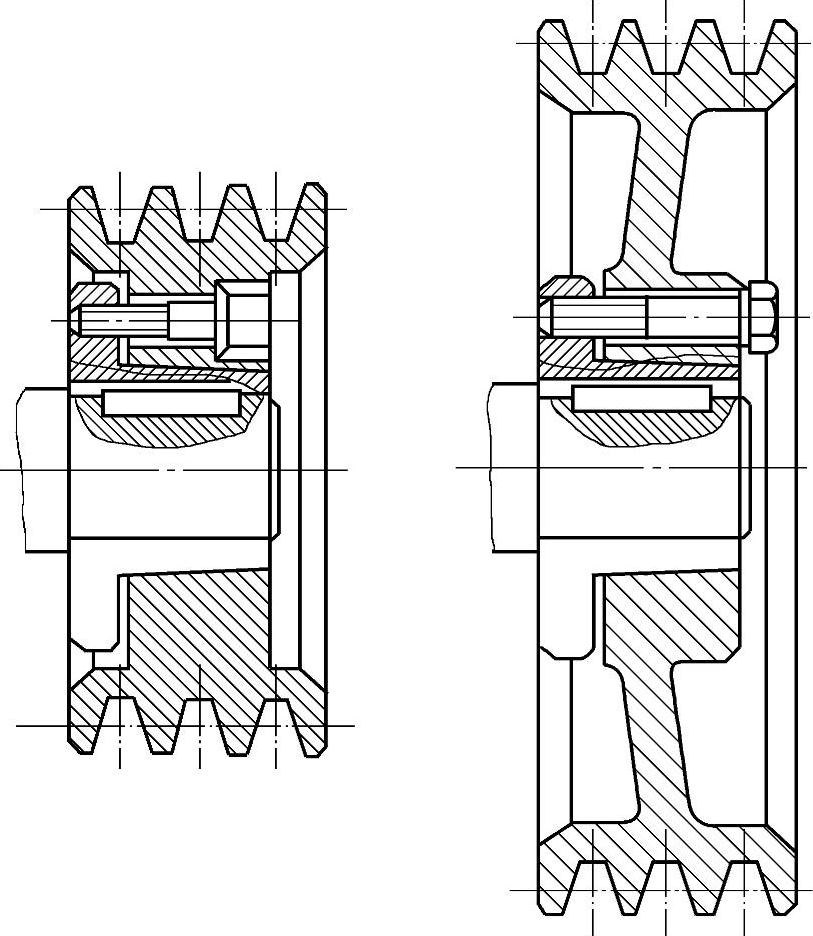

图7-22:可以快速更换的带轮。为了改变传动速度比,利用这种胀套的结构,可以快速更换带轮、链轮、齿轮。使用螺钉拉紧切口圆锥胀套。

图7-23:用于安装小径向尺寸轮毂的圆锥胀套。用于安装小径向尺寸轮毂零件时,用两个螺钉将部件紧固,当拆卸被连接件时,松开已拧紧的螺钉,并且可利用它拆卸胀套。

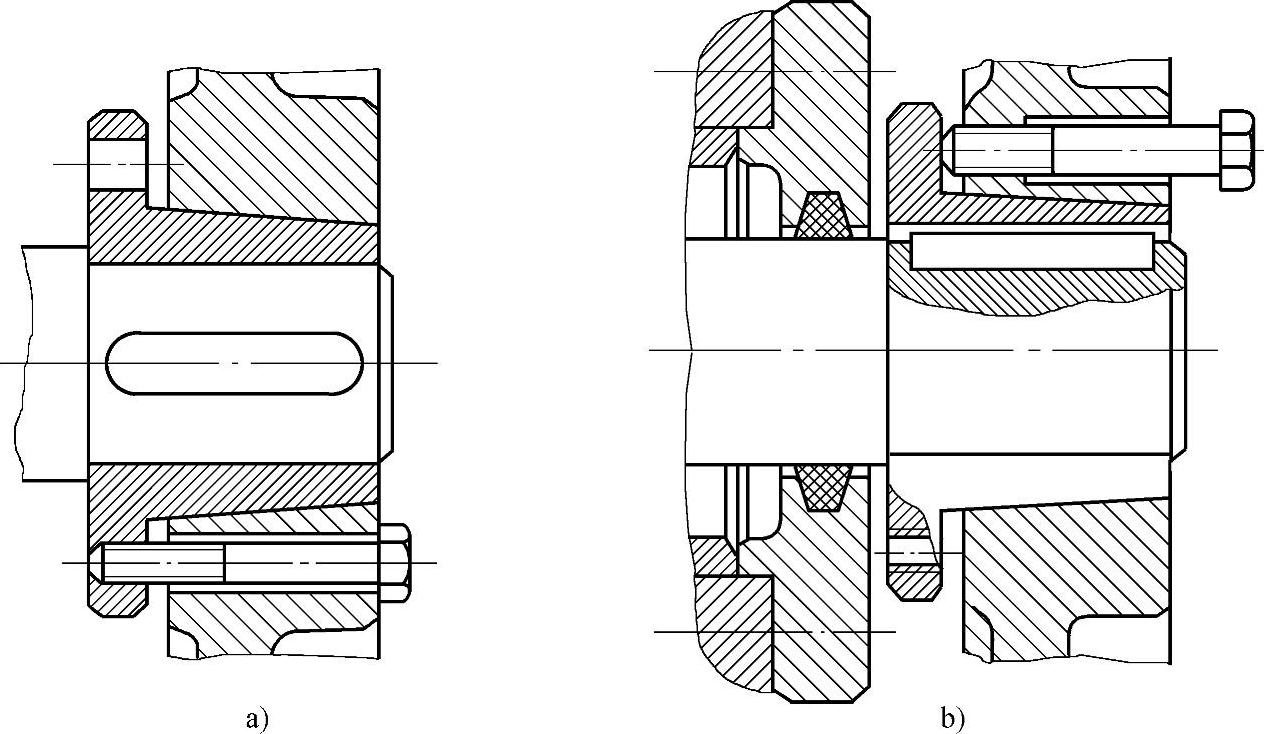

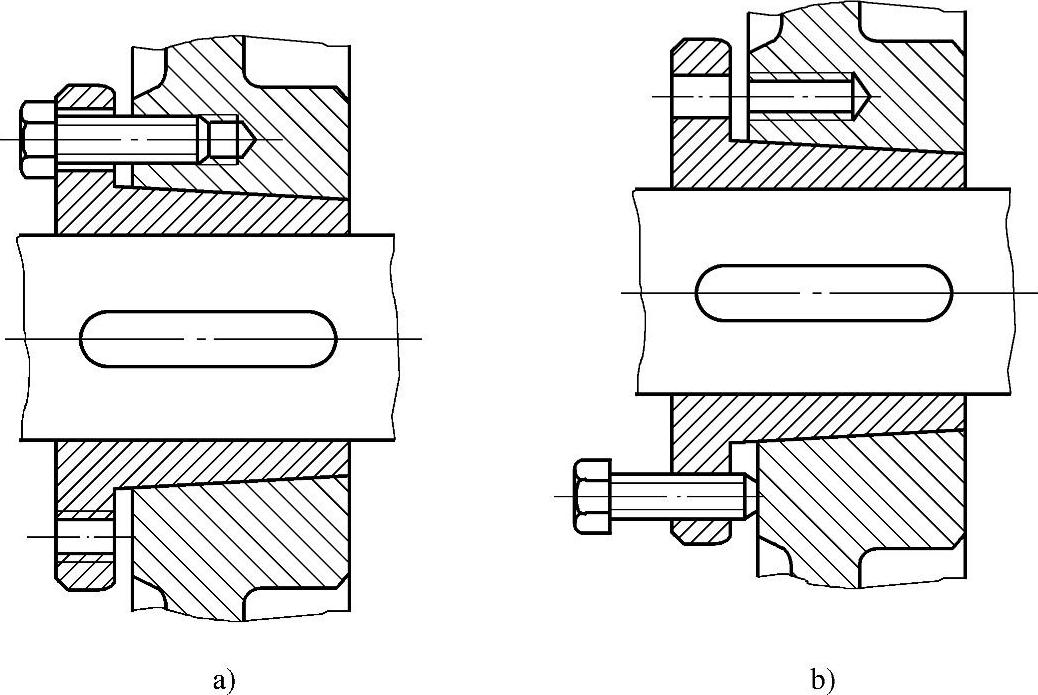

图7-24:用螺钉从轮毂的两边拉紧和拆卸圆锥胀套。采用带法兰的圆锥套,a)安装时从轮毂的一边用螺钉拉紧;b)拆卸时从轮毂的另一边用螺钉拆卸圆锥胀套。

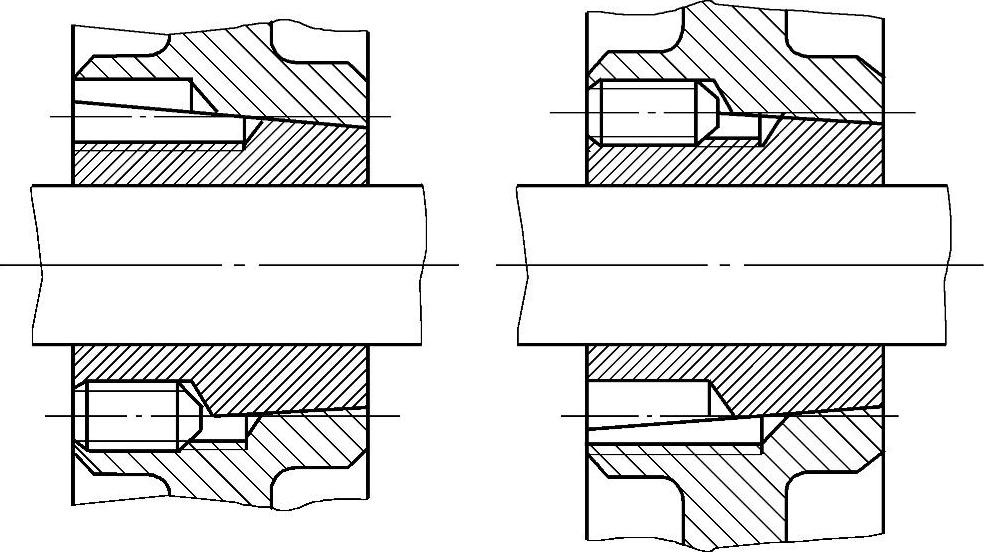

图7-25:从轮毂同一边拉紧和装卸圆锥胀套。不可能从轮毂另一边拉紧和装卸圆锥胀套时,要在轮毂上设计安装用螺纹孔,在圆锥胀套上设计拆卸用螺孔。a)拉紧圆锥胀套;b)拆卸圆锥胀套。

(4)容差环连接

容差环是用薄钢片制造的特殊形状的环。将其装入轴毂的间隙,靠其径向的弹性变形,在接触面上产生压力,形成摩擦连接,传递转矩。(www.daowen.com)

容差环连接的优点:1)允许轴和轮毂孔之间有较大的误差,用容差环的弹性变形补偿;


图7-21


图7-22


图7-23


图7-24


图7-25

2)能适应不同材料的热膨胀,如可将钢制零件通过容差环装入轻金属的轮毂内;3)有缓冲消声作用;4)可用于过载保护装置;5)可多次拆装。缺点:结构较复杂,传力较小。


图7-26


图7-27


图7-28

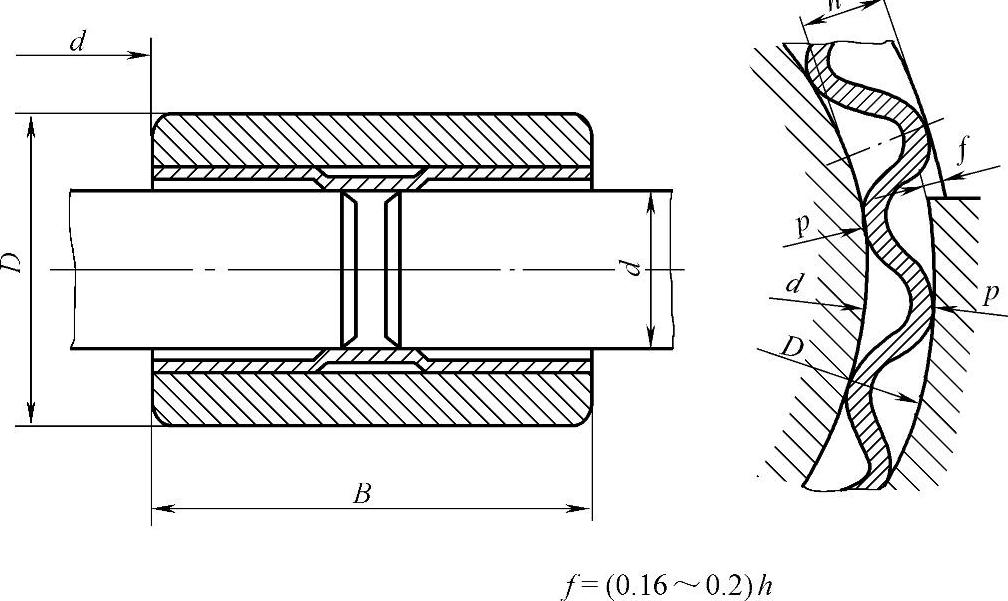

图7-26:容差环的基本结构形式。a)开口波纹弹性环(容差环)适用于定心装配;b)闭合波纹弹性环(容差环)适用于自由装配。

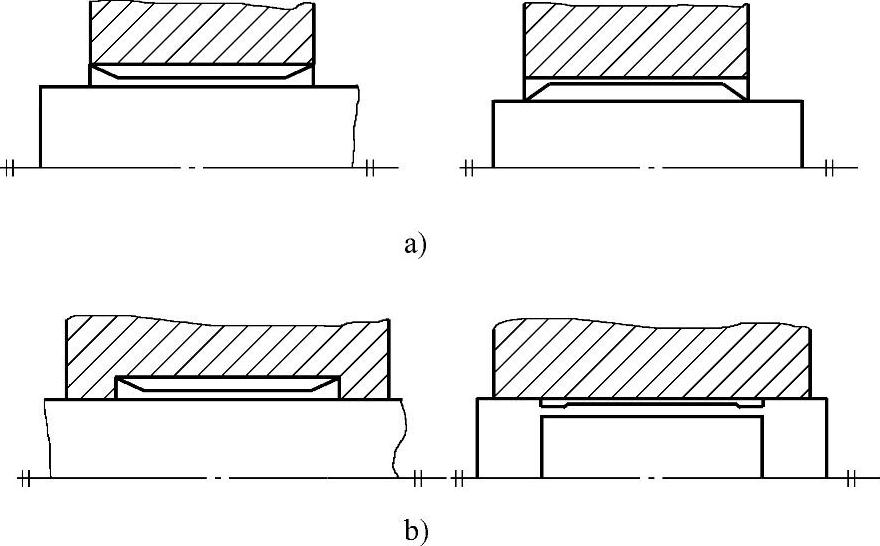

图7-27:容差环的装配结构。a)自由装配,一般只用于基本上不传递载荷的连接。当受径向力时,容差环在轴向将产生弹性变形,减小了张紧力。b)定心装配用于传递载荷,能避免容差环的轴向退让。

图7-28:容差环的自由装配用于联轴器。该结构可以起到安全保护作用。

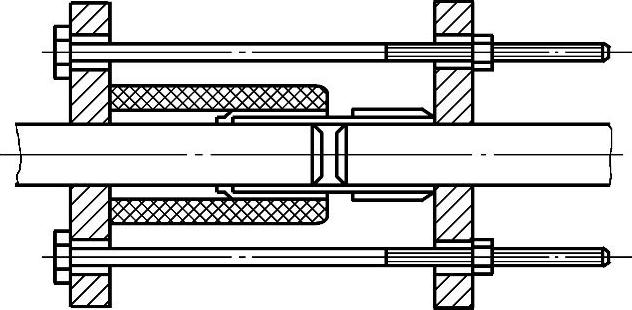

图7-29:容差环连接的自由装配过程。利用图示工具通过拧动螺母推动压板,将容差环推入轴与套筒之间,在拧动螺母时要注意顺序均衡拧紧螺母,使容差环不致歪斜。

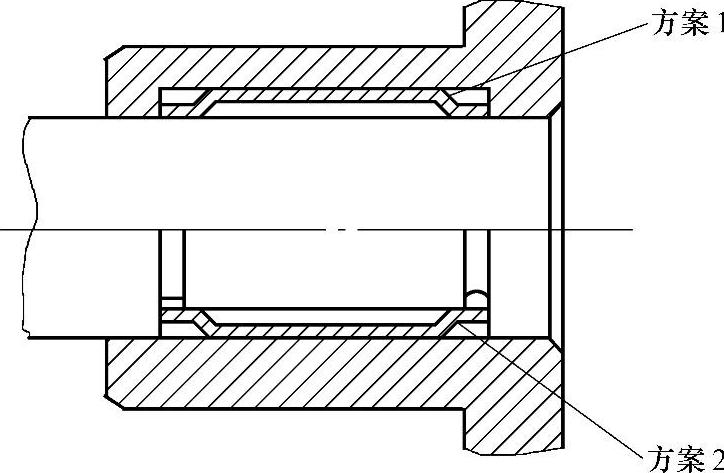

图7-30:容差环连接的定心装配。方案1,容差环装入孔槽内,不削弱轴,但孔槽加工麻烦;方案2,容差环装入轴槽内,孔便于加工但削弱轴。

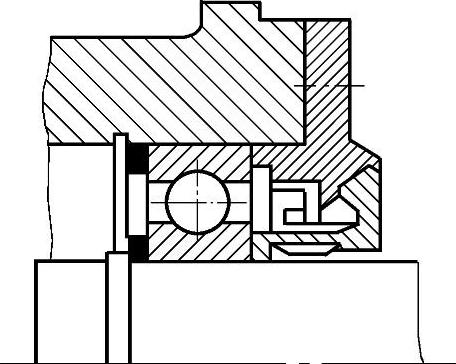

图7-31:容差环固定迷宫轴环。该结构基本上不传递载荷,主要起固定迷宫轴环的作用。

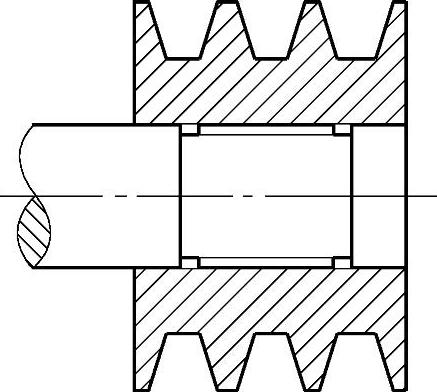

图7-32:容差环固定V带轮。容差环嵌入到轴颈,对轴的强度有些削弱。

(5)星盘连接

星盘是由特种弹簧钢经淬火和回火制成的碟形盘,从内边和外边交替径向切槽(图7-33a),通过螺钉(或螺母)施加轴向力,将星盘压平,由于弹性的作用,星盘外径增大,内径缩小,从而形成轴与轮毂的连接。

星盘连接的优点是:1)与星盘连接的零件表面的加工要求不高;2)不会削弱轴的强度;3)星盘连接完全没有间隙,有利于受动载荷,且不会引起不平衡;4)需要的轴向压紧力较小;5)星盘连接可调整轴向和周向位置,可在轴的任何位置固定轴上零件;6)可多次拆装。缺点是:1)不能起对中作用;2)会损坏与星盘连接的轴和轮毂的表面;3)传递的转矩有限等。


图7-29


图7-30


图7-31


图7-32

星盘连接的用途:可用于带轮、齿轮、离合器与轴的连接,也用于机床夹具工件与心轴的连接,还可用于需要调整角度位置的凸轮、杠杆、分度盘等零件的连接。单个星盘传递的转矩小,一般都成组使用。

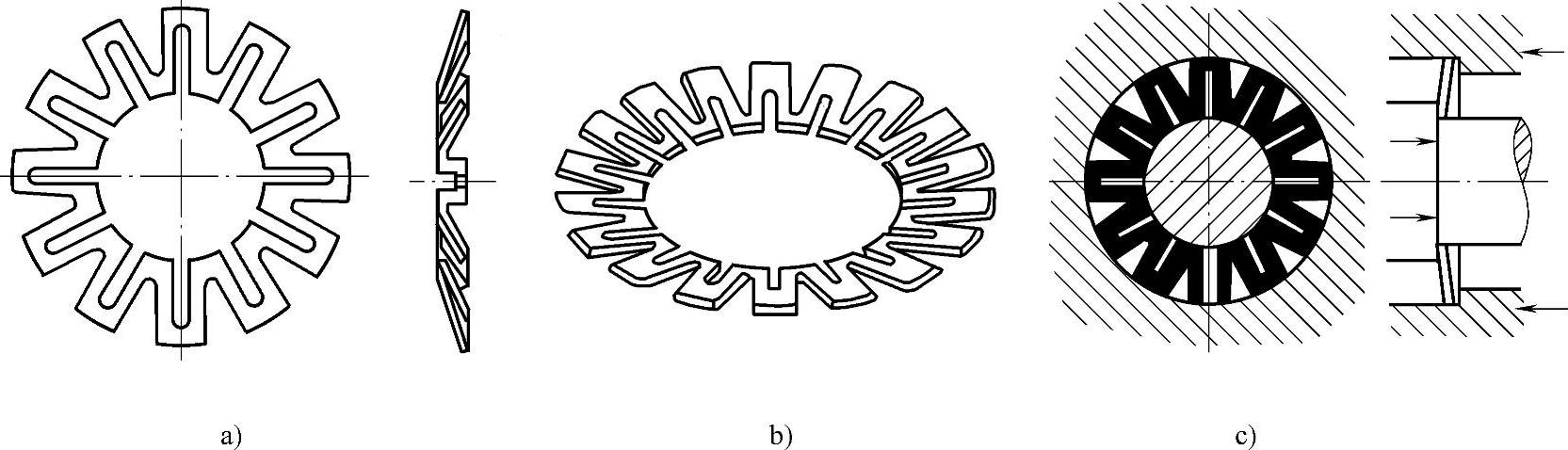

图7-33:星盘零件。a)为星盘平面图;b)为星盘立体图;c)为星盘受力情况。


图7-33

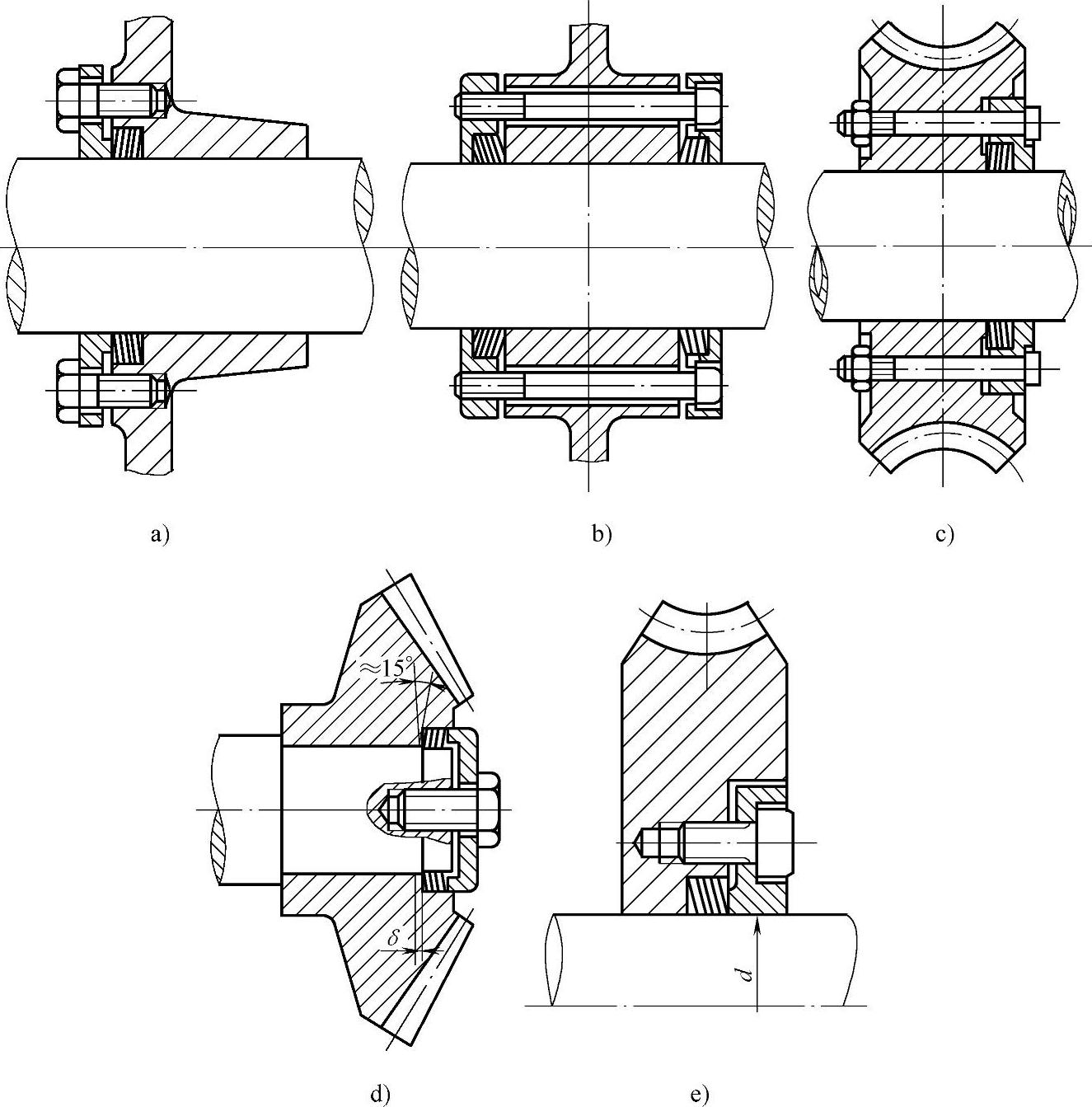

图7-34:星盘的应用。a)用螺钉和法兰压紧一组星盘,螺钉拧紧在轮毂上,由于使用多个螺钉,需要按一定顺序逐步拧紧。b)是用螺钉和法兰同时压紧两组星盘,增大传递转矩。c)用螺钉和法兰压紧一组星盘,将蜗轮固定在空心轴上。d)用螺钉和压板压紧星盘固定锥齿轮和带轮,螺钉拧在轴端,适用于在短轴的轴端固定零件,由于用一个螺钉从轴的中心压紧,星盘受力均匀。如果结构允许,对于长轴,也可在轴上加工外螺纹,用螺母压紧。e)用内六角螺钉和法兰压紧星盘,固定蜗轮,螺钉头不突出蜗轮表面,旋转时比较安全。

(6)压套连接

压套是具有交替内外凹槽的圆套。将其装入轴与轮毂孔的间隙内,施加轴向的夹紧力,使压套的内外径产生弹性变形,形成与被连接件的摩擦锁和连接,轴与轮毂的对中精度高。

压套连接的优点是:1)可调整轴向和周向位置,可在轴的任何位置固定轴上零件;2)不会削弱轴的强度,应力集中小;3)受交变转矩时无冲击。缺点:结构复杂,加工较困难。

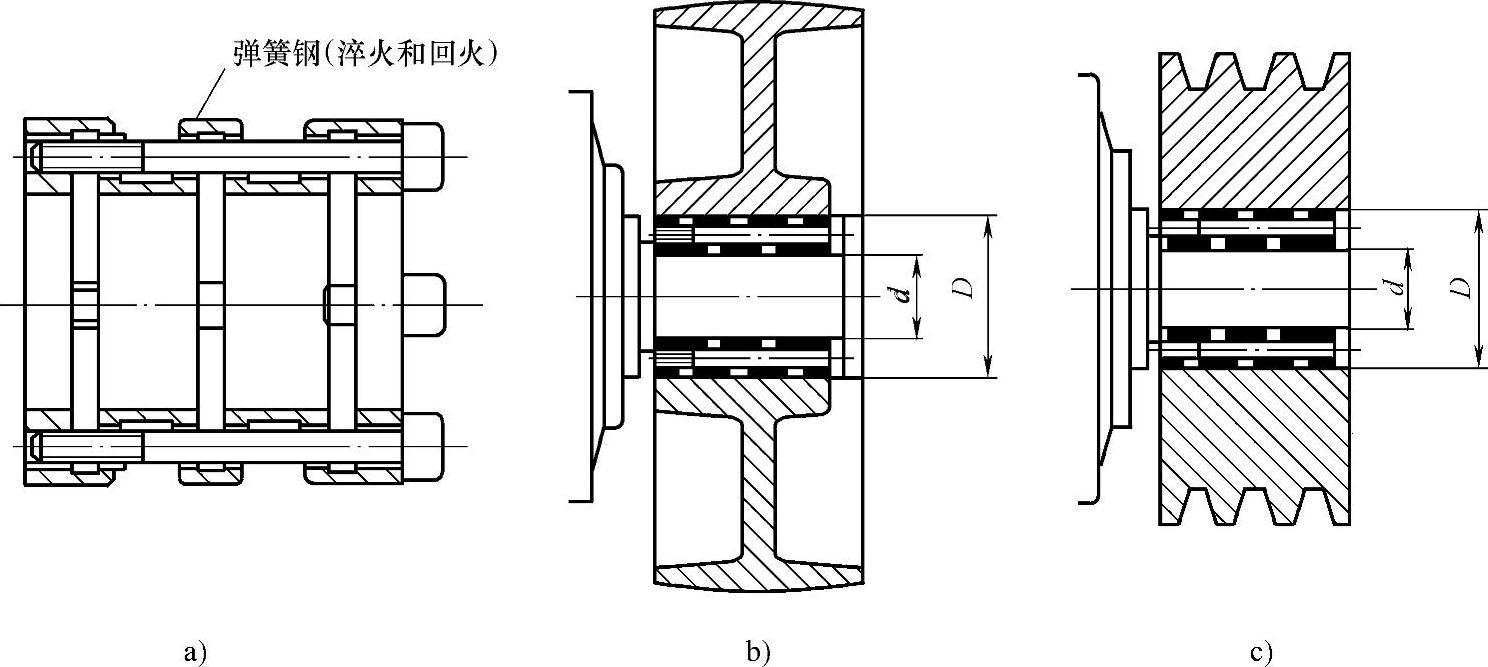

图7-35:带夹紧螺钉的压套。这种带夹紧螺钉的压套,不需要在轴和轮毂上安装螺钉或螺母,减少了零件的加工量,因此,也不会影响轴和轮毂的强度。可以在轴上任何位置固定零件。a)为带夹紧螺钉的压套结构;b)为用于固定带轮;c)为用于固定V带轮。

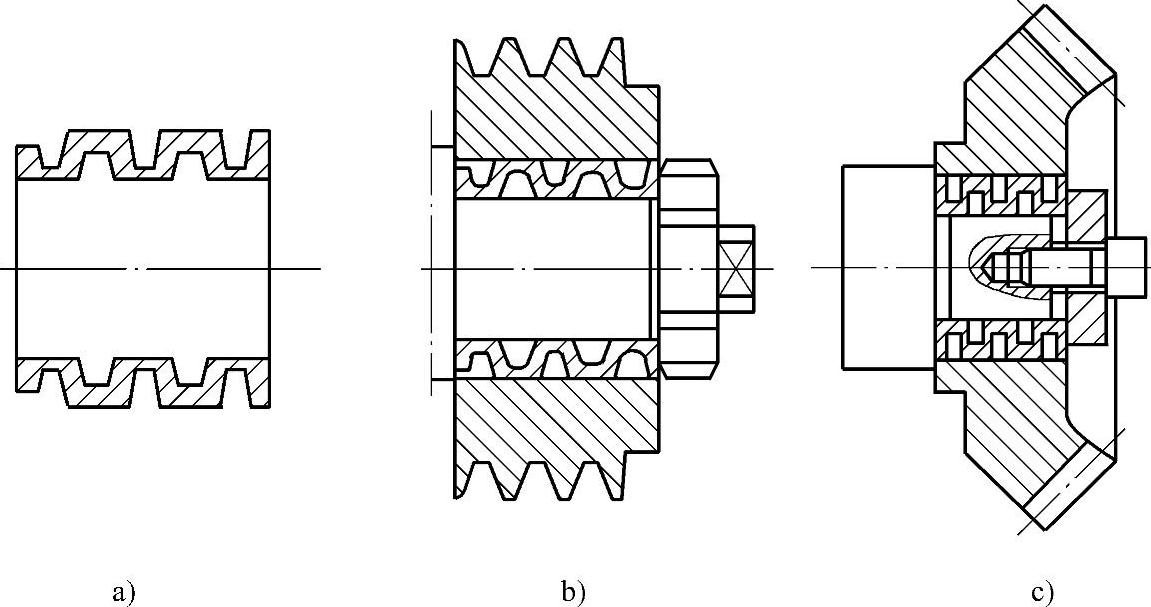

图7-36:不带压紧螺钉的压套。不带压紧螺钉的压套,需要在轴上加工出台阶和螺纹或螺纹孔,但这种压套比带夹紧螺钉的压套结构要简单,制造也容易些。a)为不带夹紧螺钉的压套的结构;b)在轴上加工外螺纹用螺母压紧压套固定V带轮;c)在轴端加工螺纹孔,用螺钉和压板压紧压套。

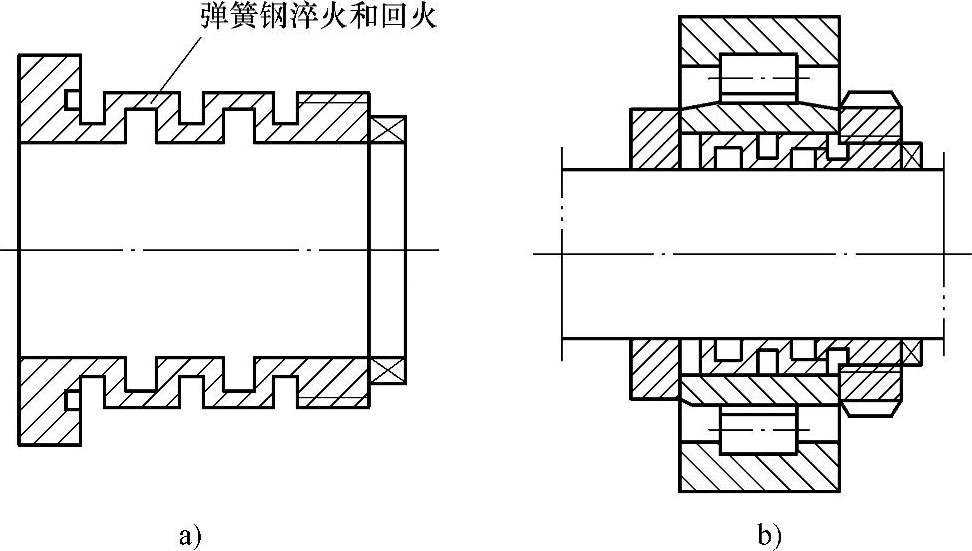

图7-37:一端带台阶一端有外螺纹的压套。a)为一端带台阶一端有外螺纹的压套,可以在轴上任何位置固定零件,螺母从中间固定,压套端面周围受力均匀,比带压紧螺钉的压套结构简单些,制造也容易些。b)为用压套将轴承固定在轴上。


图7-34


图7-35带夹紧螺钉的压套


图7-36


图7-37
