如何选择适合的切向键?

切向键由两个单斜面楔组成,并且两个斜面互相面对面,两相配的楔的小端分别在毂的各一边,使得键的外工作面是平行面。由两斜面互相挤紧固定,平面用于接触传力。由挤压引起的轴毂摩擦力只是辅助作用。切向键用于重型机械中受急剧变化的动载荷。

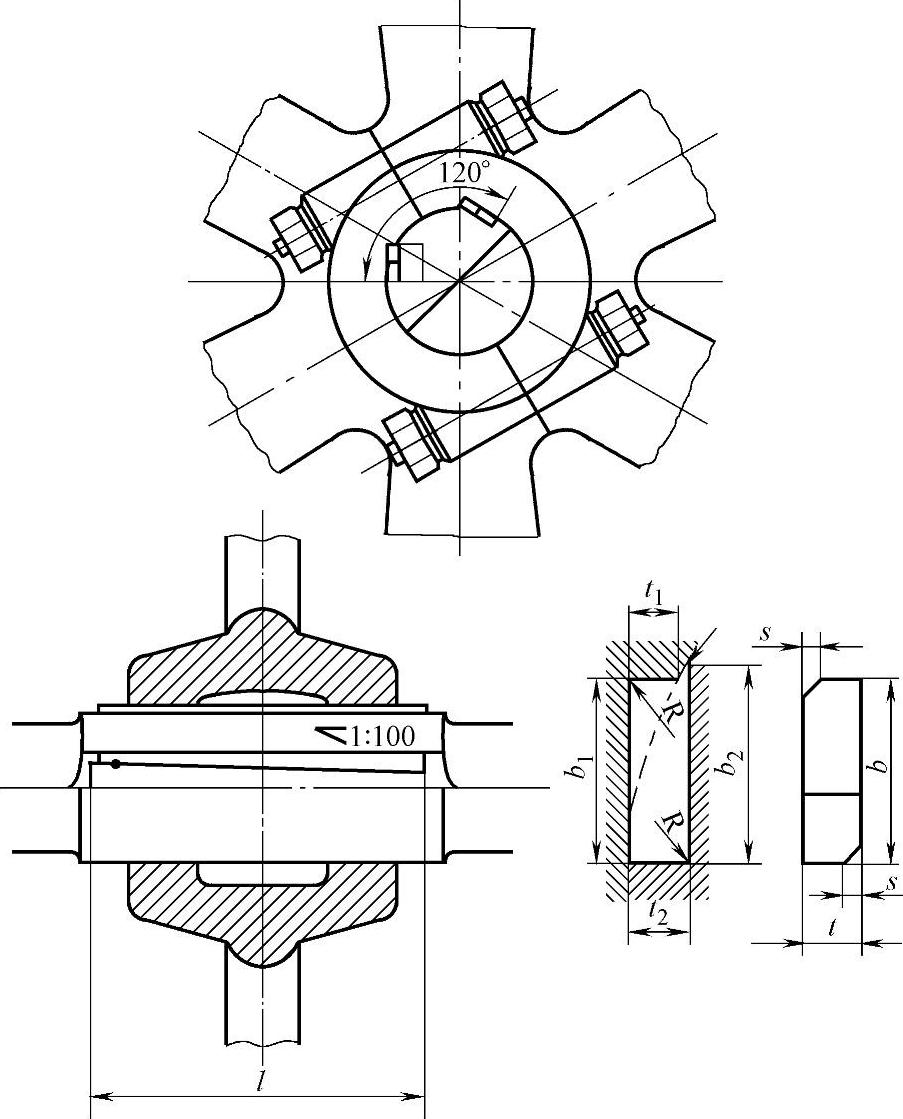

图6-42:国家标准切向键(GB/T 1974—2003)简单说明。

1)标准规定有普通型切向键(轴径d=60~630mm)和强力型切向键(轴径d=100~630mm),并规定了两种切向键的形式尺寸与公差。

2)一对切向键装配之后,要用适当的方法固定(图中是用螺栓固定)。

3)长度l按实际情况确定,建议一般比轮毂厚度长10%~15%。

4)一对切向键装配时,1∶100两斜面之间以及键的两工作面与轴槽和轮槽工作面之间,都必须紧密结合。

5)当出现交变冲击负荷时,则轴径从100mm起,推荐选用强力型切向键。(www.daowen.com)

6)两副切向键的安装角度α=120°有困难时,也可以安装成α=180°。


图6-42

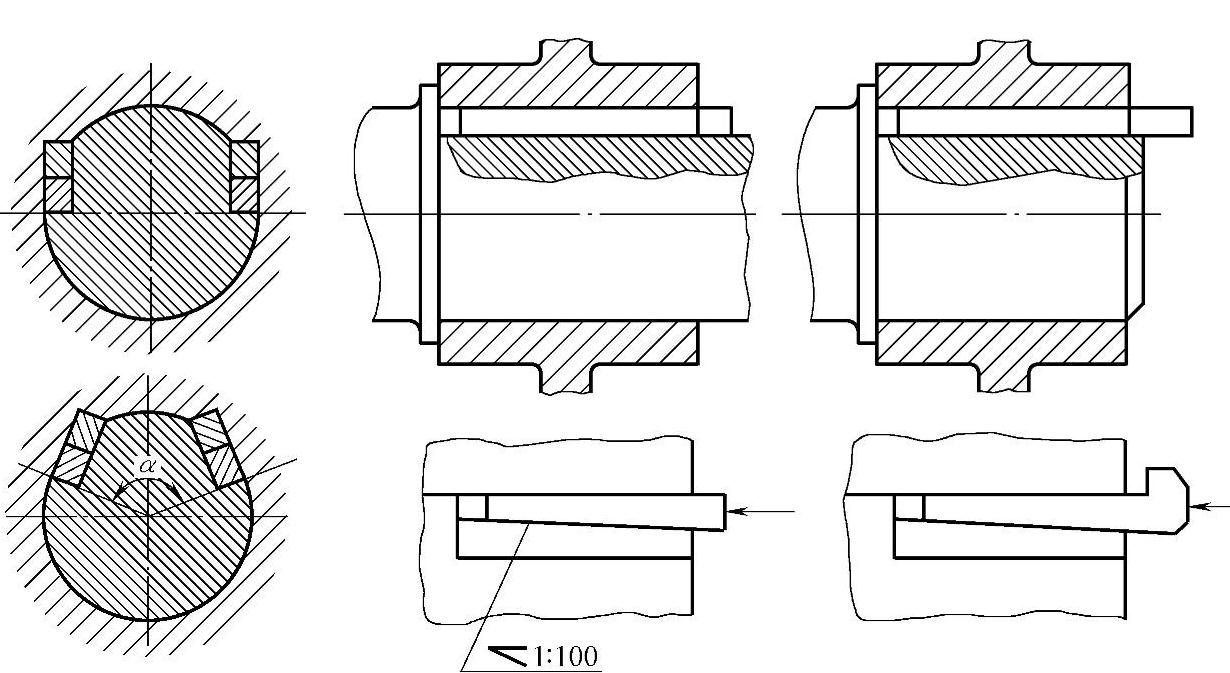

图6-43:切向键只能传递一个方向的转矩。切向键连接,不同于普通楔键连接之处在于轴和毂之间的压紧不是产生在径向,而是在切向,因此需要两副切向键来各自传递一个方向的转矩。两副切向键的安装角度α=120°,安装角度α=120°有困难时,也可以安装成α=180°。


图6-43
