安全销的作用及安装构造详解

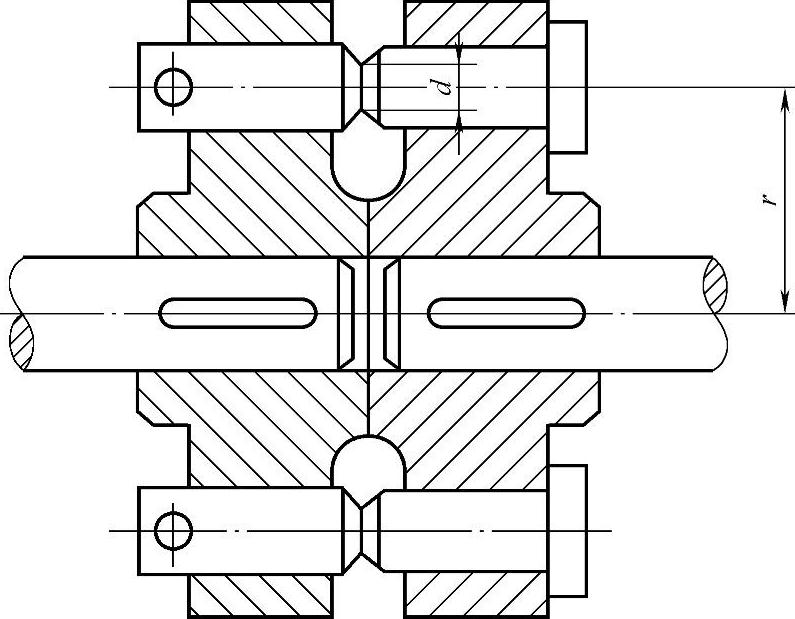

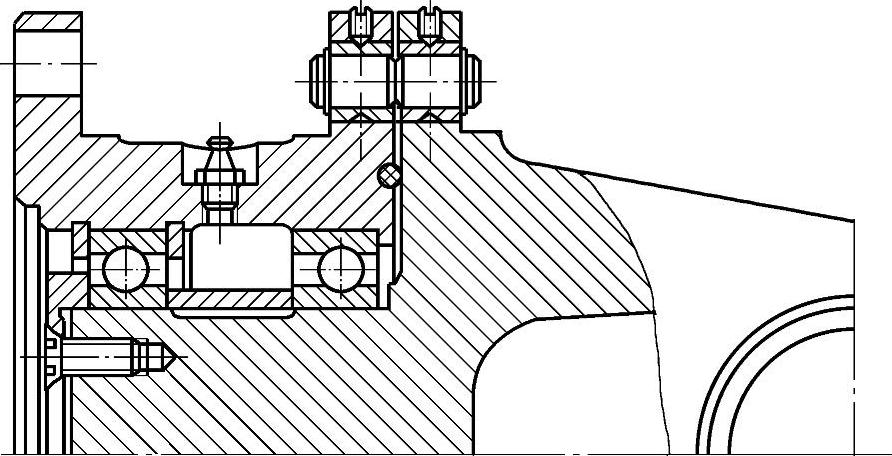

图5-121:安全剪切销联轴器。过载时,联轴器的剪切销被剪断,从而切断动力传递,保证其他机械零件不受损坏。

传递力矩的极限值为:


式中σs——最大抗剪强度;

d——销的轴颈直径;

r——转轴轴线到销的中心线的距离;

k——销的数量。

图5-122:安全销安装部分的构造。


图5-121


图5-122

图中示出安全销插入法兰的结合面上和安全销安装状态。

在法兰上作出打出孔,将法兰旋转打出孔的位置,可打出切断的销子。安全销切断后,原来的孔被破坏,不能再用,在法兰上作出安全销备用孔,维修方便。

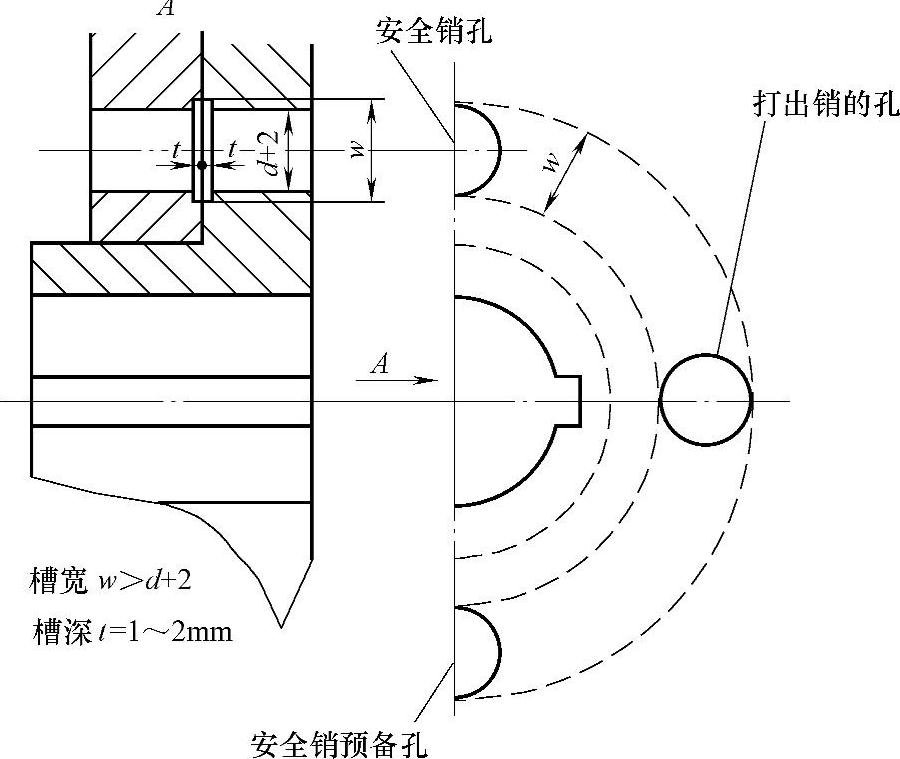

为了防止被剪断的毛刺、切屑损伤半离合器的端面上车出宽度为W和深度为t的槽。

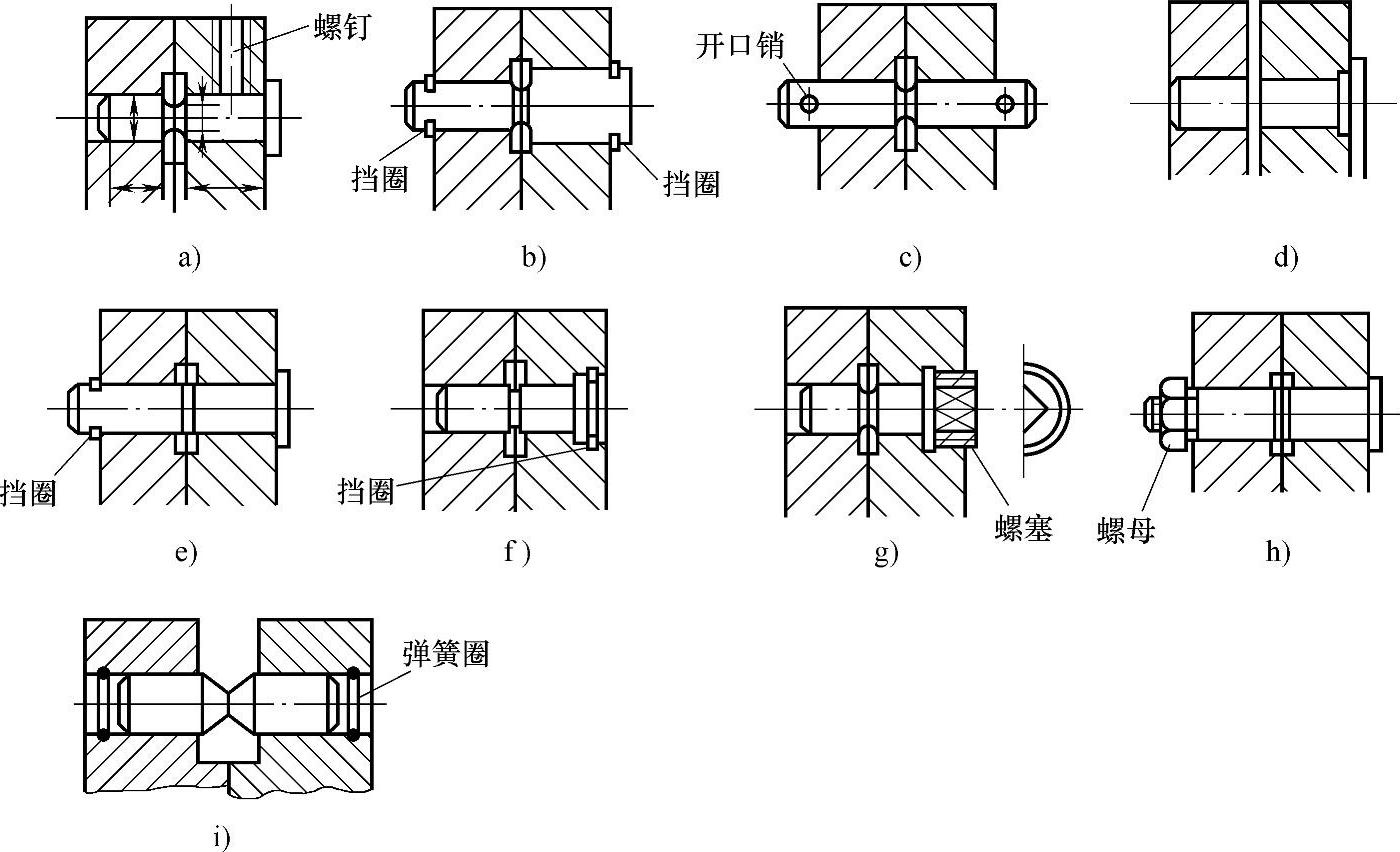

图5-123:为防止安全削掉出,可以用以下方法:a)压入后安全销用螺钉固定;b)不同直径安全销用挡圈固定;c)带孔安全销用开口销固定;d)用挡板防止脱落;e)用挡圈防止脱落;f)用挡圈防止脱落;g)用螺塞防止脱落;h)用螺母固定;i)利用弹簧圈防止安全销脱落。


图5-123

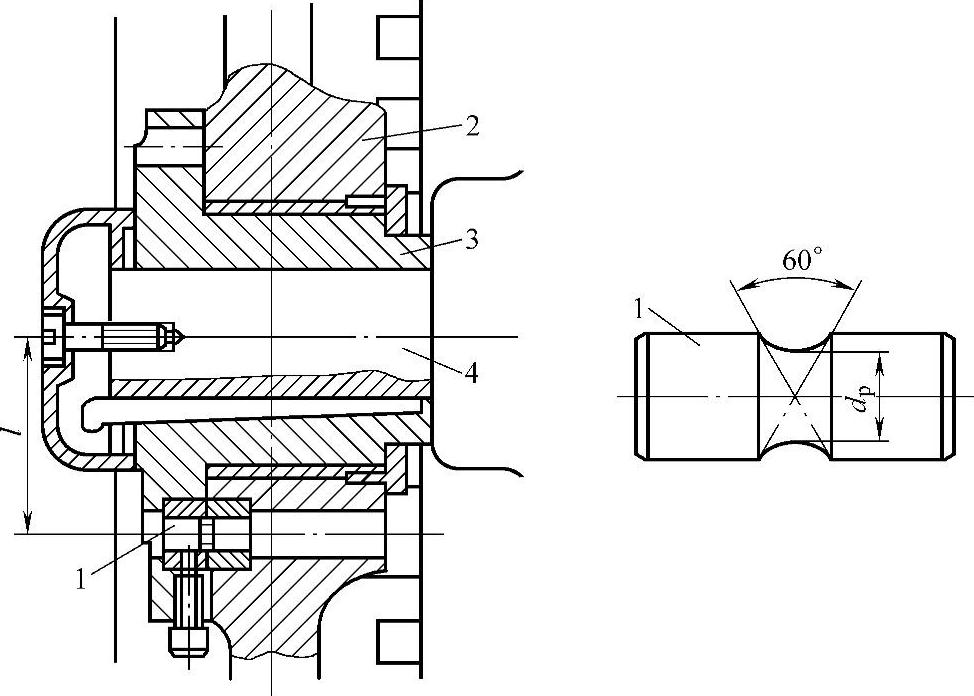

图5-124冲床过载保护安全销的使用。安全销1连接飞轮2和衬套3,衬套3刚性地装在轴4上,销的中部作出局部变细直径为dp的轴颈。冲床过载时,安全销1在轴颈处切断,保证不会损坏冲床的其他零部件。

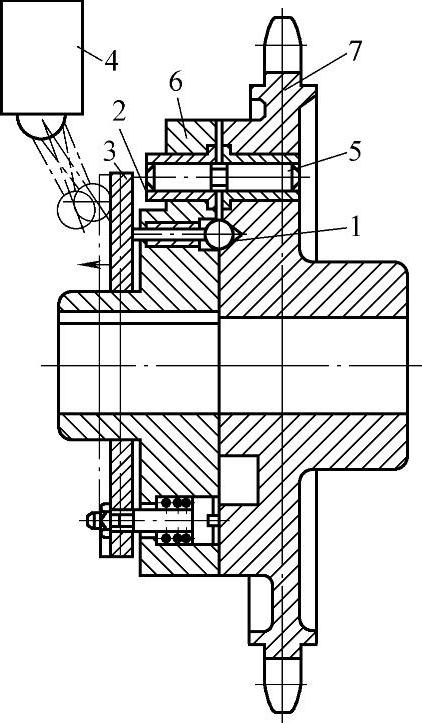

图5-125:有安全销和开关装置的安全装置。过载时销5被切断;圆盘6相对于链轮7转动,3个钢球1从凹坑中滚出,并推动销2,销2通过盘3推动杠杆,使开关4转接,使电动机停车。

图5-126:有安全销和使电动机停车的专用开关装置。

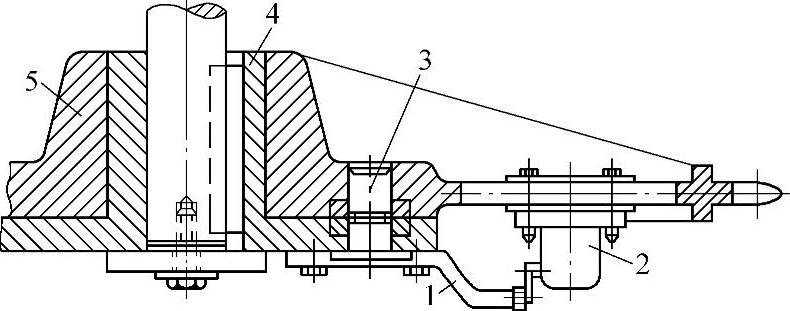

平条1固定在套筒4上,安全销3将套筒4与链轮轮毂相连,轴旋转时,通过键、套筒4和安全销带动链轮和轴一起转动。当安全销被切断,轴就不能带动链轮旋转,而是只带动套筒4转动,此时,平条1拨动固定在链轮上的开关2的杠杆,关上开关从而使电动机停车。

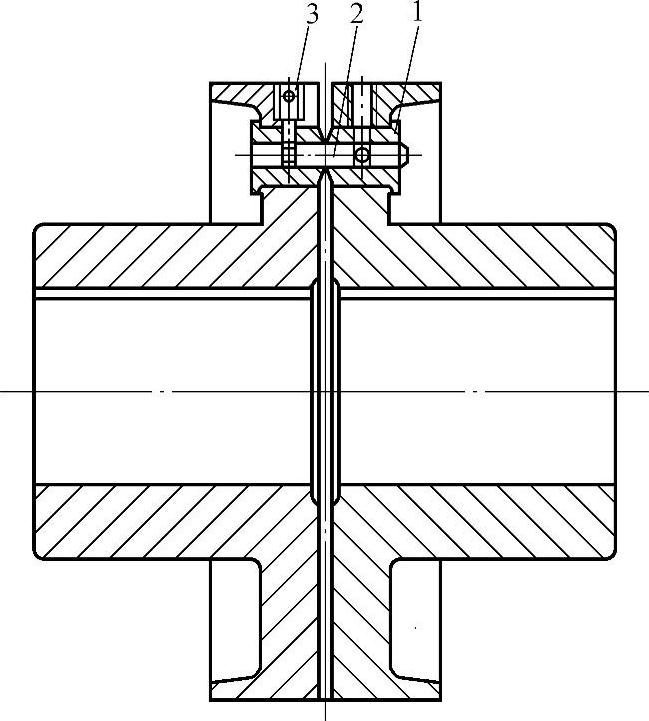

图5-127:带淬火钢套的剪销安全离合器。为避免拆卸剪销2时,销孔被磨损,在半离合器内压入淬火钢套1,并用3作轴向固定

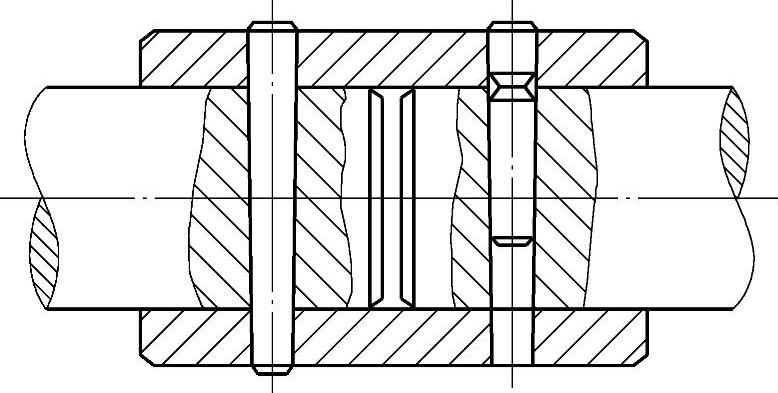

图5-128:径向剪销安全联轴器。两轴采用套筒连接,安全销为带槽销,与光销相比性能较稳定。剪断处的毛刺不至影响销的取出,也不会破坏销孔的粗糙度


图5-124

1—安全销 2—飞轮 3—衬套 4—轴


图5-125

1—钢球 2—销 3—盘 4—开关 5—安全销 6—圆盘 7—链轮


图5-126

1—平条 2—开关 3—安全销 4—套筒 5—链轮


图5-127

1—钢套 2—剪销 3—定位螺钉


图5-128

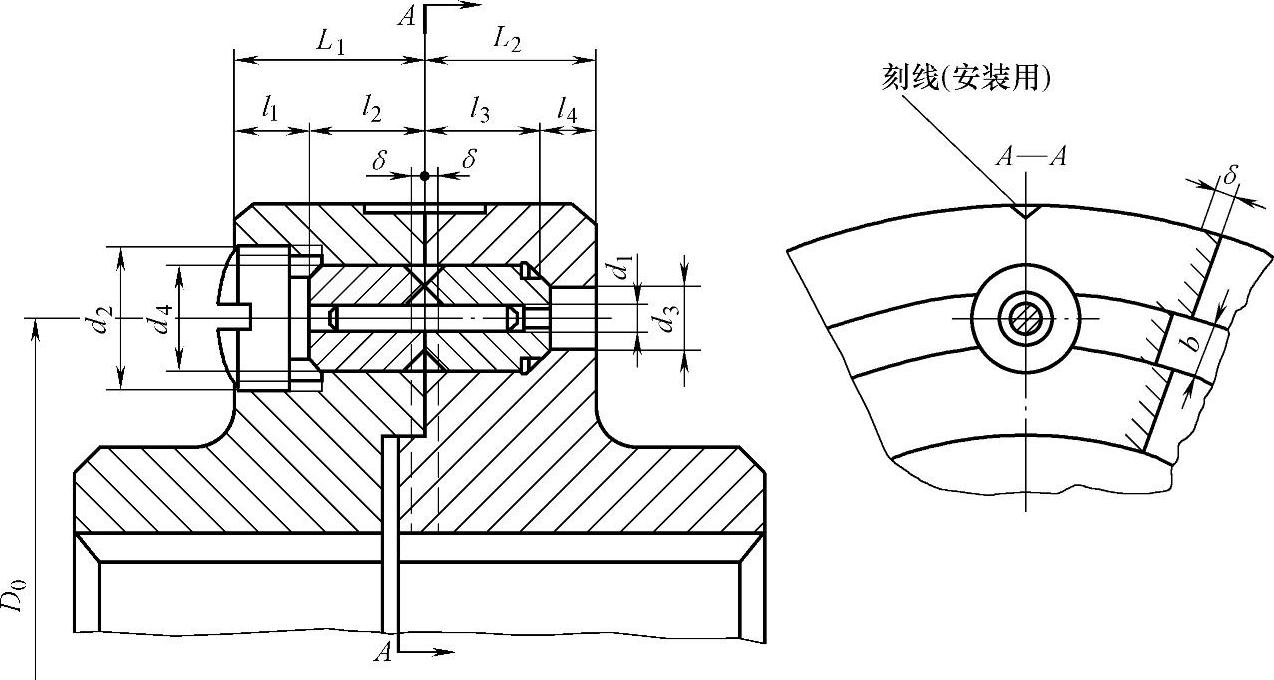

图5-129:剪销安全联轴器的参数确定。

如果用T0表示安全离合器的最大转矩,那么,避免偶然切断的计算(破坏)转矩Tj


图5-129

Tj=1.25T0

销的剪切条件:


式中 Tj——极限转矩,N·mm;

D0——在销布置中心的圆周直径,mm;

d1——销的直径;

z——销的数量;

τb——销材料的剪切极限强度(用于由45钢和Q275制造的淬火销)。

则销的直径



图5-130

1—外壳 2—轮毂 3—滑销 4—弹簧

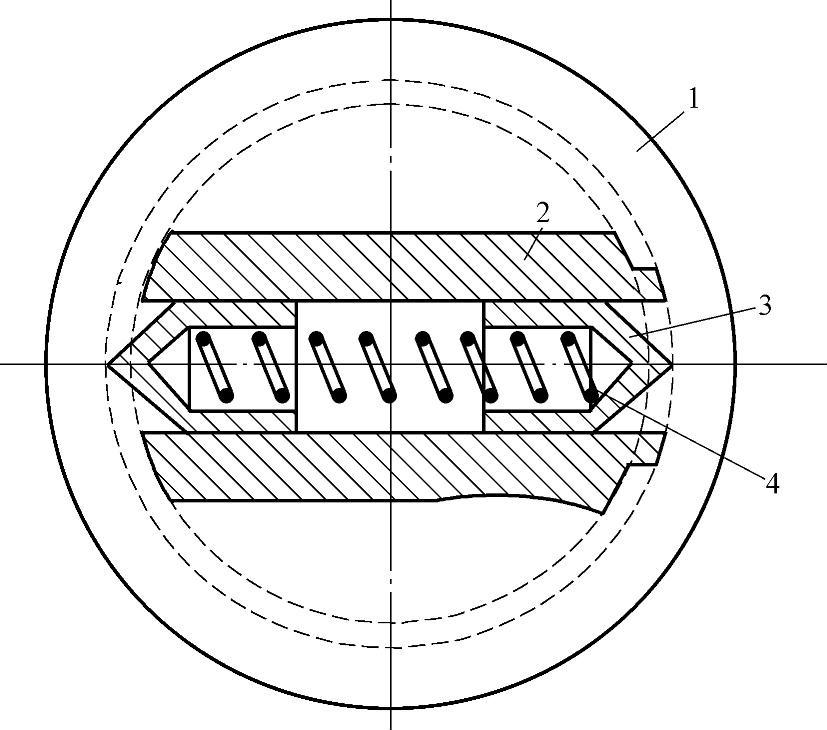

图5-130:滑销式离合器。外壳1和传动轴相连,轮毂2和被动轴相连,外壳1转动经过滑销3传至轮毂2。滑销3为空心带顶尖,由弹簧4将的顶尖压入外壳1的内侧闸齿中,当转矩过大时,滑销3即被闸齿挤出,如离合器发出响声,则说明发生过载现象。

滑销3和外壳1都经淬火。

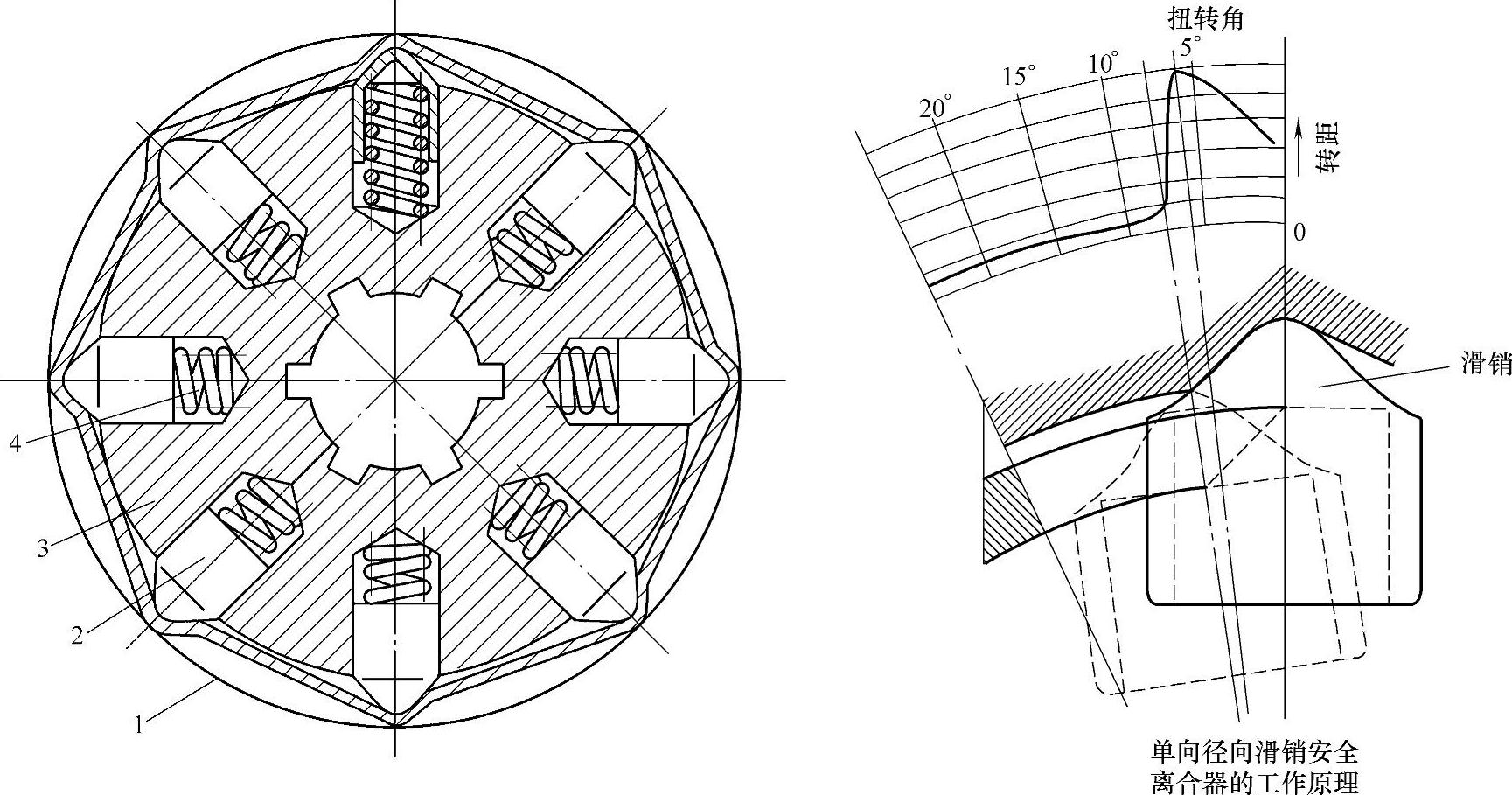

图5-131:单向径向滑销安全离合器。单向径向滑销安全离合器,接合零件为可径向滑移的滑销对牙槽,滑销沿圆周分散径向布置,由弹簧压紧。由于结构限制,弹簧压力多数不能任意调节。

单向径向滑销安全离合器的工作原理,主动轴将动力传给轮毂(逆时针方向旋转),在轮毂的导孔中放置弹簧4和滑销,借助弹簧力将滑销推入外壳1的牙槽内,外壳1就输出动力。过载时,滑销就会在斜面的作用下,退出牙槽,从而保证安全。


图5-131

1—外壳 2—滑销 3—轮毂 4—弹簧


图5-132

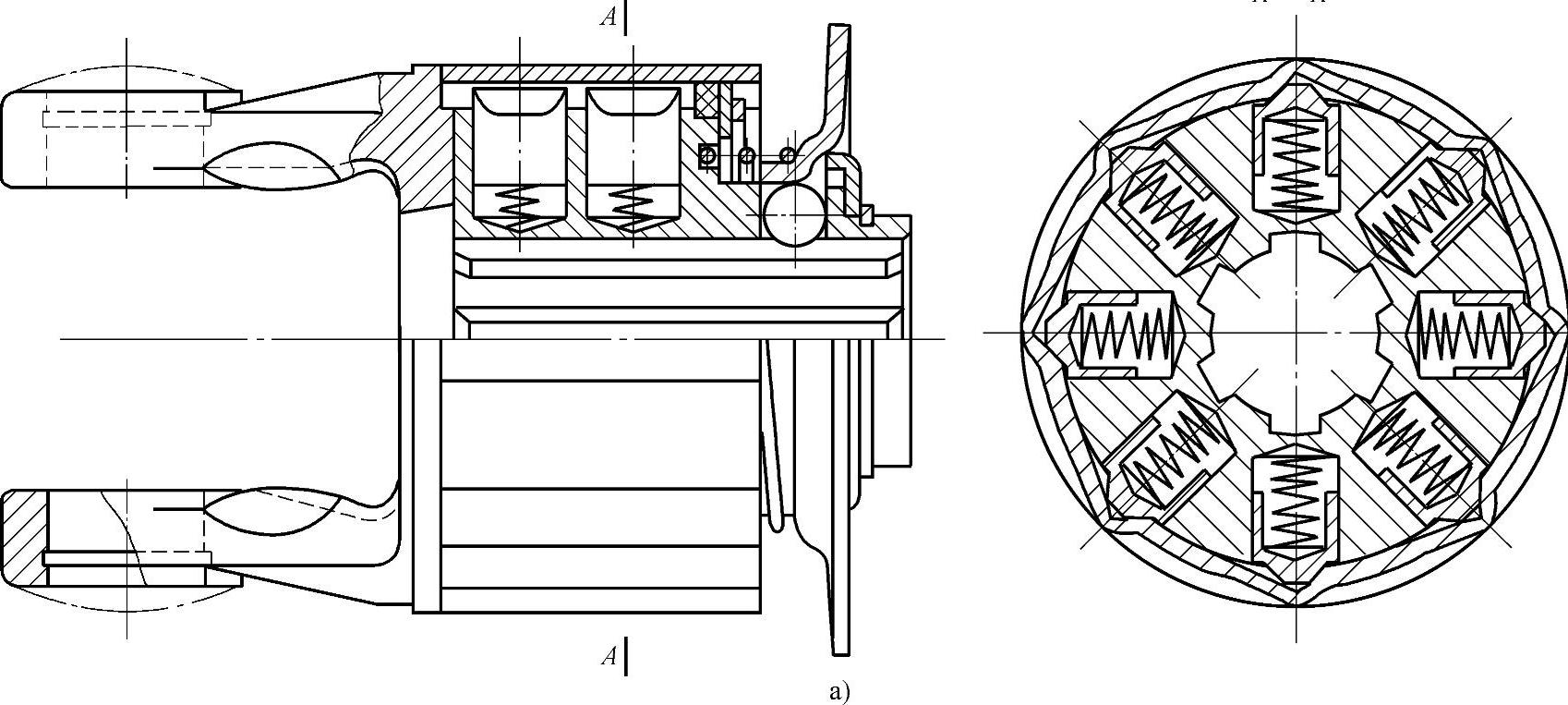

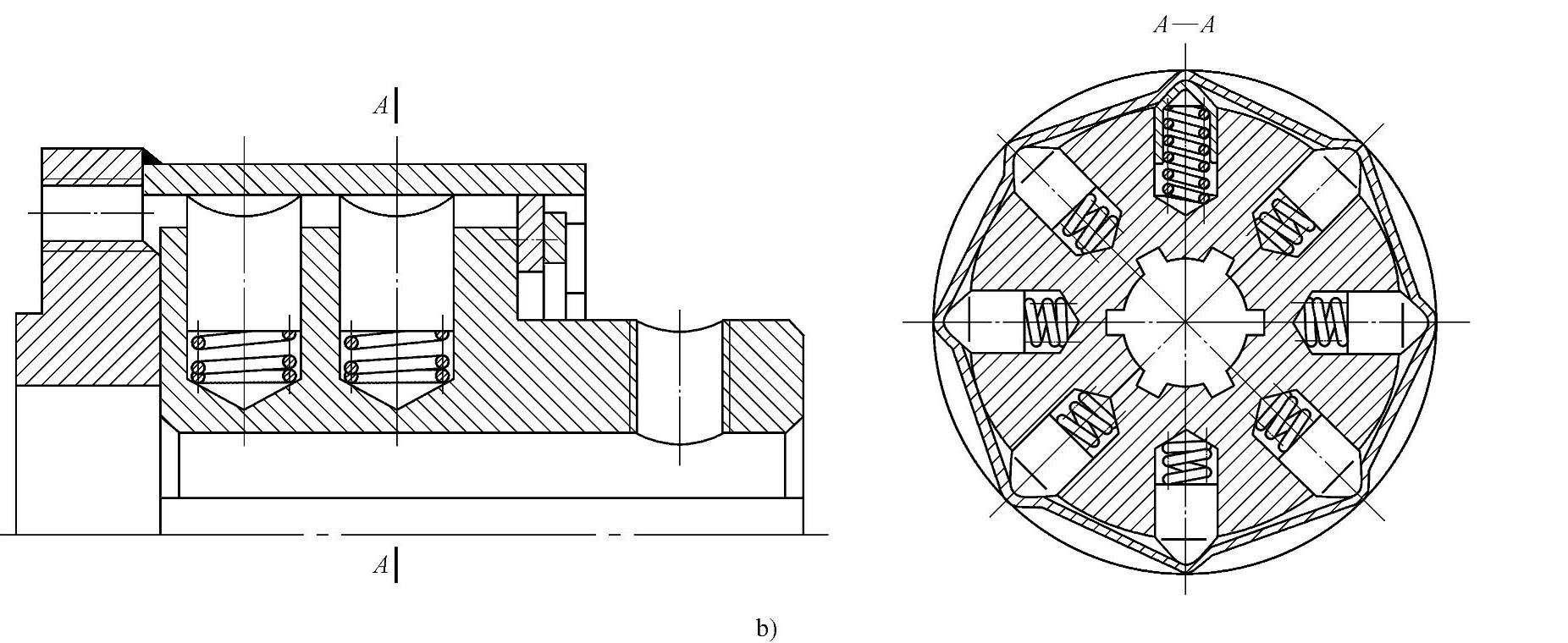

图5-132:双排单向滑销安全离合器。a)一端与万向联轴器相连接,另一端与花键轴相连接,广泛用于农业机械;b)与a)类似,只是主、从动轴的连接方法不同。

图5-133:多排双滑销安全离合器。用于连接相距较大的两轴。这种结构的优点:将套压入轴孔内,弹簧和滑销放入套内,滑销在套孔内滑动,不会磨损轴孔,套可以更换,常用于农业机械。


图5-132(续)


图5-133

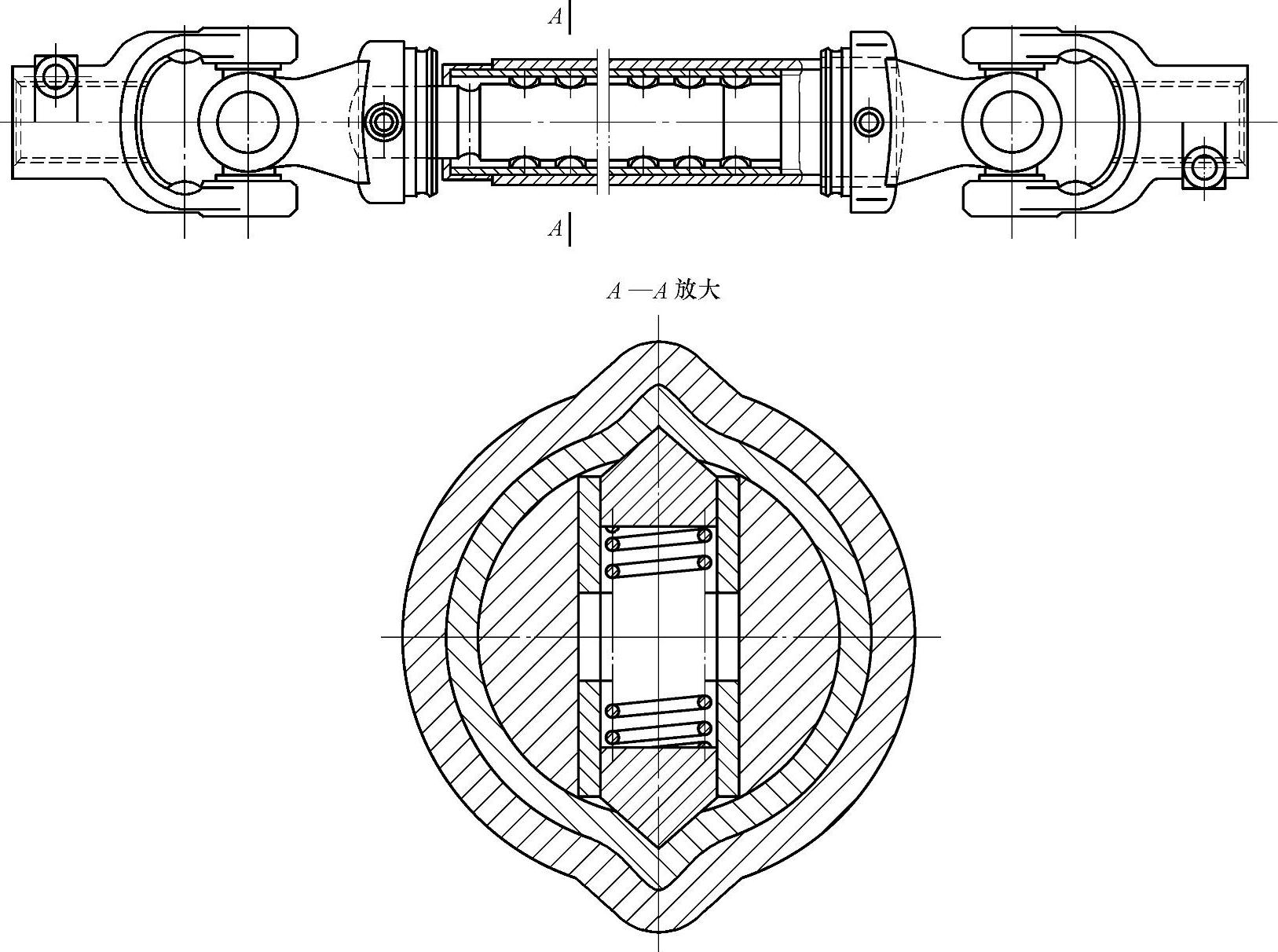

图5-134:带万向接头剪销安全离合器。与万向联轴器结合使用。剪销材料通常采用σb=600MPa的各种钢,如45、60、T8A等,硬度30~36HRC,有利于过载时,销能迅速被剪断。要求不高时,可采用黄铜、铸铁等材料。


图5-134
