销轴在机械设计中应用较多，例如：连杆机构的铰接轴、凸轮机构和蜗形凸轮机构的滚轮轴、链轮和滑轮的小轴、万向联轴节的铰接轴等。在工程机械、农业机械、起重机械以及工业机械手应用也较广。

销轴的结构形式有多种，有几种结构形式已经标准化。销轴的连接和固定方法有很多，应合理选用公差与配合。

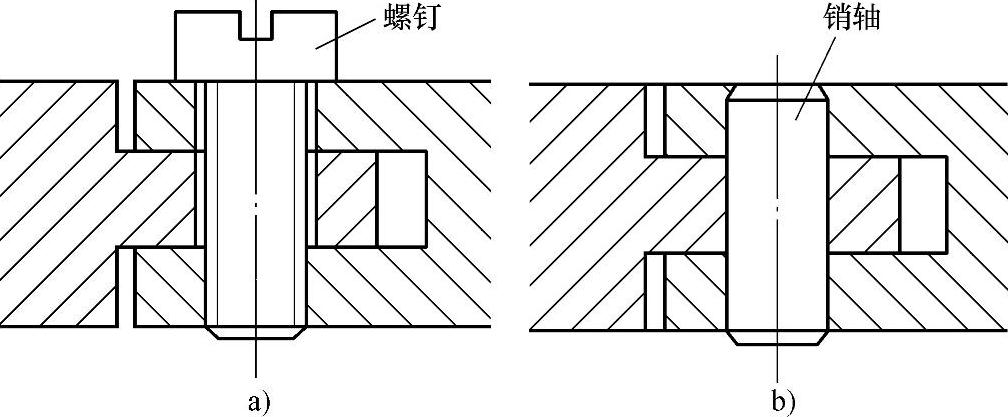

图5-108：铰链应采用销轴，不可用螺钉。a）用螺钉作为铰接的连接是不合理的，因为螺纹有间隙不能准确定位，被连接件相对位置不确定；b）利用销作为铰链轴，能保证正确运动。故推荐采用销连接。

图5-108

图5-109

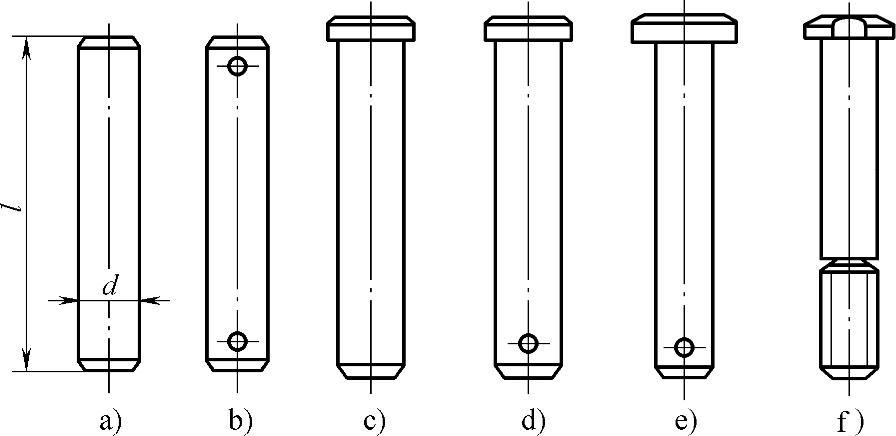

图5-109：销轴的结构：a）无头销轴；b）带开口销孔销轴GB/T 880—2008；c）带头销轴GB/T 882—2008A型；d）带小头和开口销孔销轴GB/T 882—2008B型；e）带大头和开口销孔销轴；f）带头和螺纹的销轴

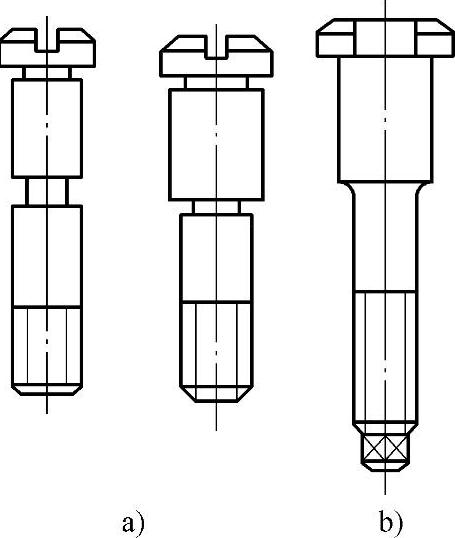

图5-110：固定槽轮机构拨轮的销轴结构。a）带开槽头和螺纹的销轴；b）带头和螺纹及方头的销轴。

图5-111：固定蜗形凸轮机构滚子的销轴结构。a）带头和螺纹的销轴；b）带头、螺纹和润滑孔的销轴；c）带头、螺纹、润滑孔和销孔的销轴。

图5-110

图5-111

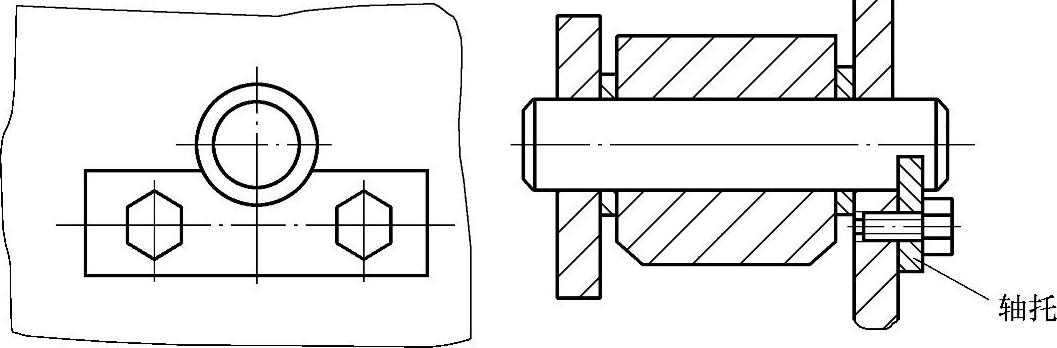

图5-112：起重机滑轮和滚轮中采用的销轴和轴托。在起重机的滑轮和滚轮上，轴托得到广泛的应用，图中箭头表示载荷指向，同时受滑移和旋转力，运转安全。轴向的同向和反向载荷，通过紧固螺钉的轴向力，不会对螺钉产生应力。销轴直径大于100mm，采用两个对称轴托。

图5-112

图5-113：绳轮的轴采用无头销轴，有润滑油加油孔，两个托架对称布置。公差等级轴套为D10和h11，销轴为h9，采用光滑圆钢。

图5-114：两销轴距离很近时可共用一个轴托。两销轴距离很近时，在两销轴之间用螺钉固定一个轴托防止销轴轴向窜动。

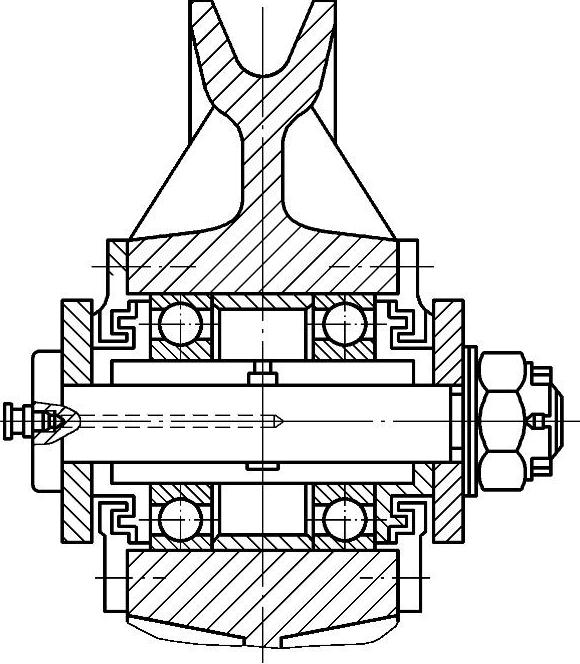

图5-115：架空索道的滚动轴承。架空索道滚轮的滚动轴承，采用带头和螺纹的销轴，用开口销防松，有润滑油加油孔。公差等级：销轴h11，支承座孔径为H11。

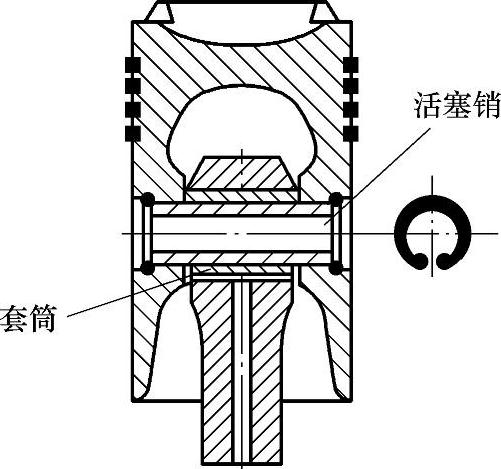

图5-116：活塞销连接活塞和连杆。为了避免磨损连杆，在孔中加套筒。

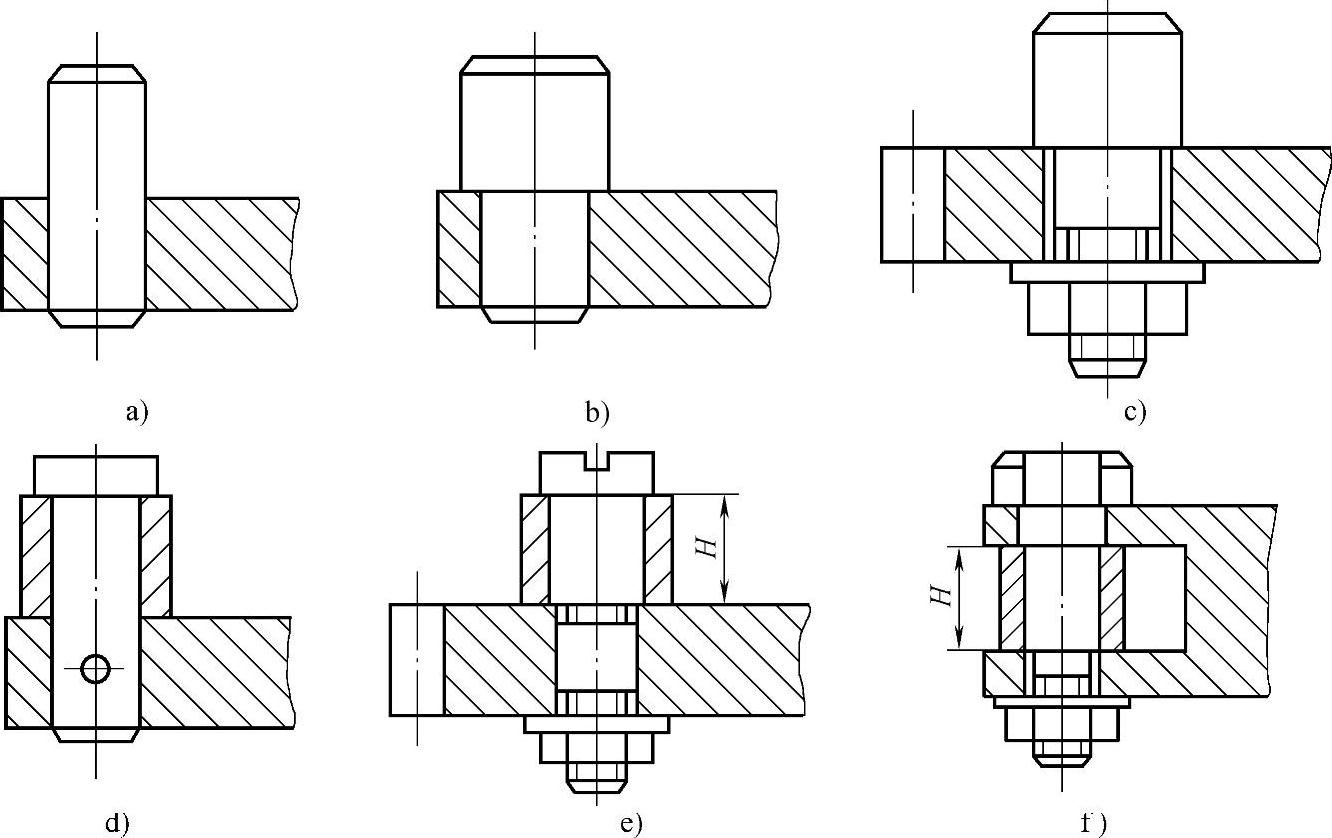

图5-117：销轴在槽轮机构中的应用。a）、b）只压入销轴，结构简单，易磨损，更换困难，用于轻载；c）用螺纹固定销轴，易磨损，更换方便，用于轻载；d）采用滚动套筒用横

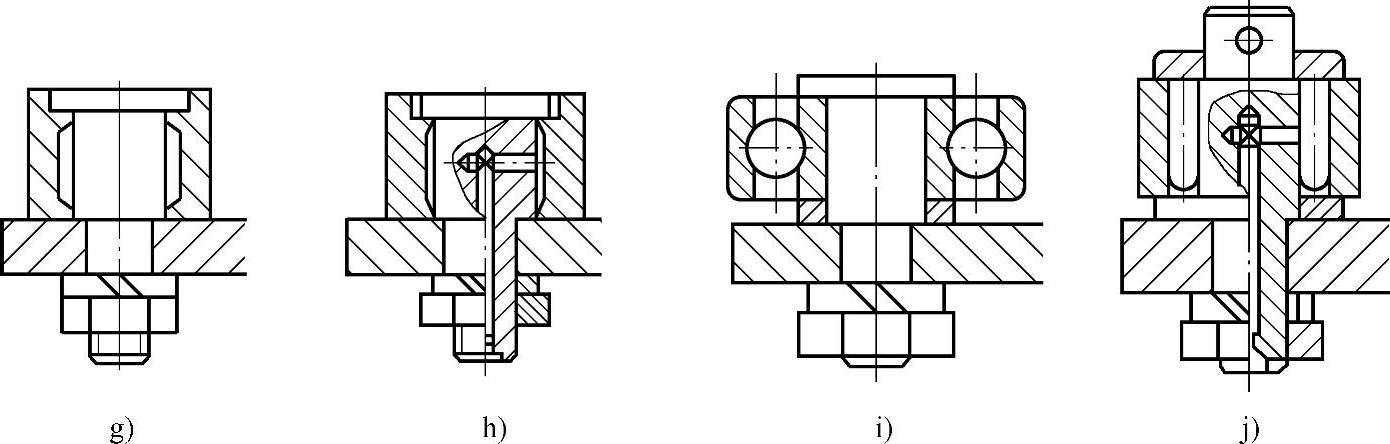

销固定销轴，较耐磨，只适用于拨杆能打入销的，拆卸不方便；e）、f）采用套筒，用螺纹固定销轴较耐磨，靠加工尺寸H保证轴向间隙，但e）拆卸方便；f）装拆不便；g）采用套筒，用螺母拉紧，结构紧凑，耐磨、装拆方便；h）有润滑油加油孔提高耐磨性；i）采用滚珠轴承，提高耐磨性用垫圈调整轴向间隙，常用于载荷较大的情况；j）采用滚针轴承，缩小结构尺寸，用于载荷较小的情况。

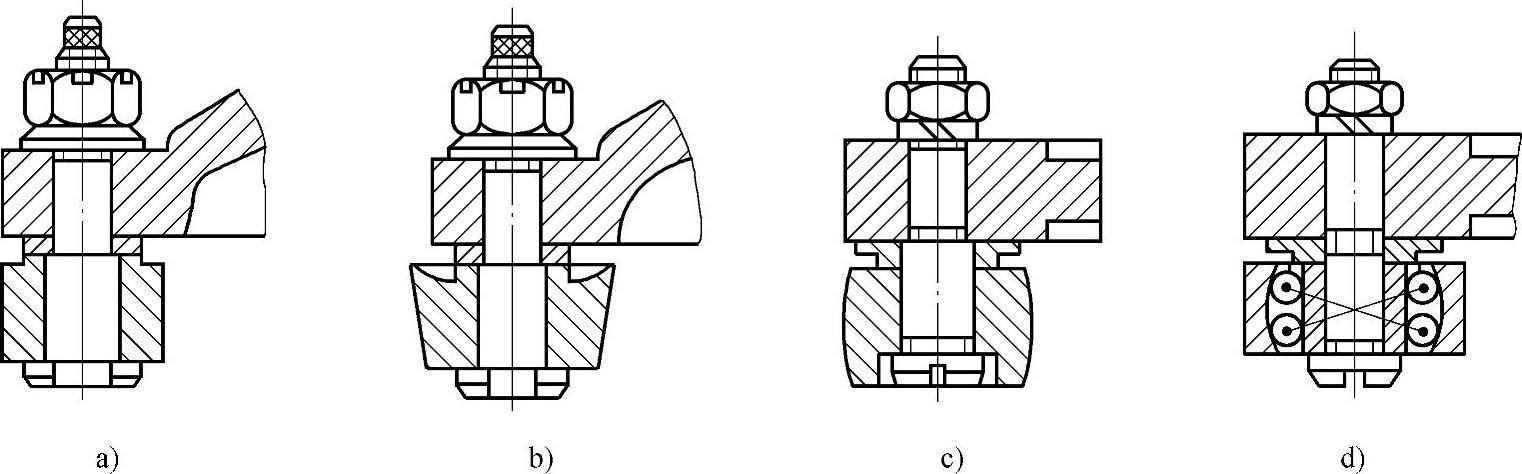

图5-118：销轴在蜗形凸轮机构中的应用。a）采用可从一端拧紧的销轴和圆柱滚子；b）采用可从一端拧紧的销轴和圆锥滚子；c）采用端部开槽和带螺纹销轴及鼓形滚子；d）采用端部开槽和带螺纹销轴及调心球轴承。(www.daowen.com)

图5-113

图5-114

图5-115

图5-116

图5-117

图5-117（续）

图5-118

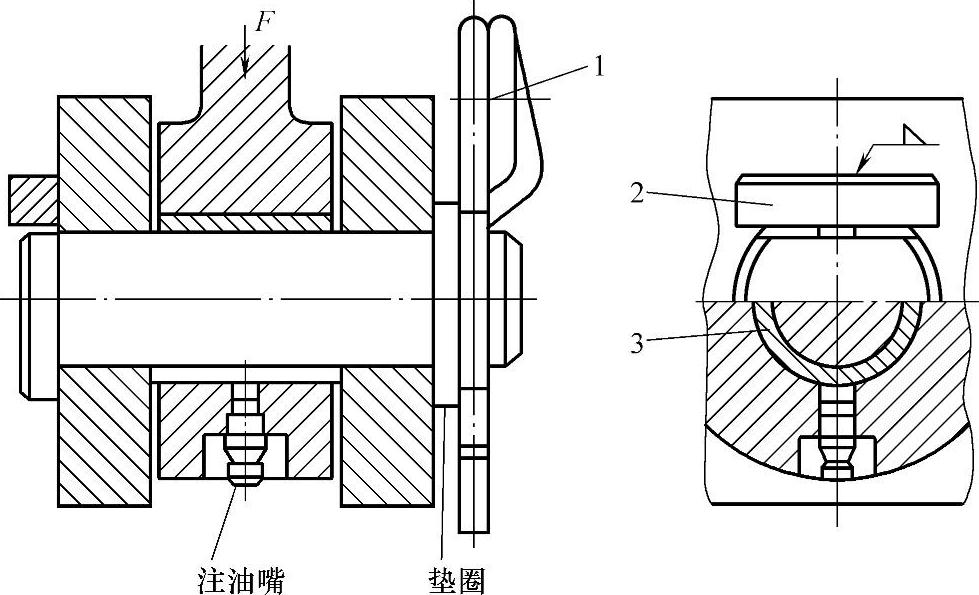

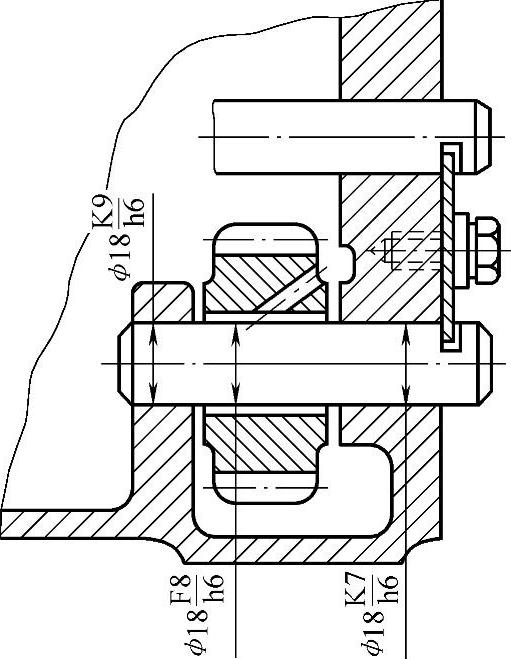

图5-119：可加载荷的快速拆卸连杆。淬硬的带头销轴，通过弹簧1防止销轴轴向移动，通过焊接板2防止转动，通过带直槽的夹紧套3防止轮毂磨损，直槽平放在无载荷区并用作注油槽。不用辅助工具可以快速拆卸销轴。公差等级，销轴h11，夹紧套的内径D10，支承钣的内径H11。

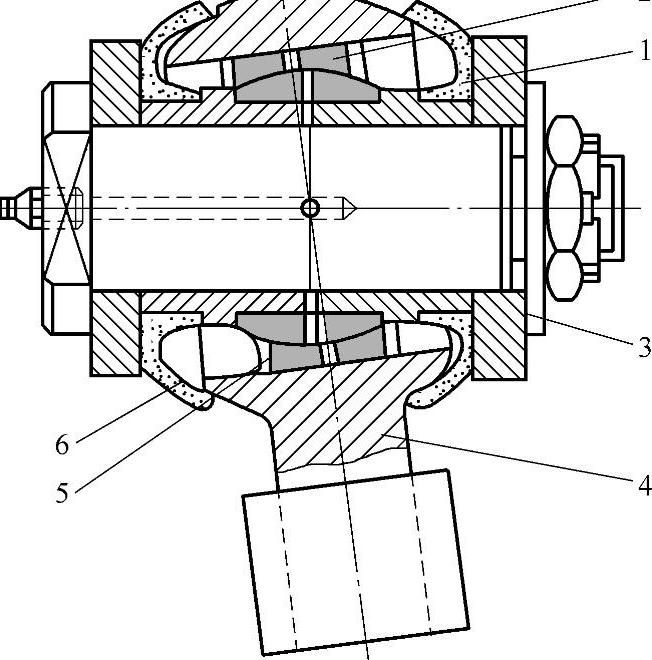

图5-120：汽车车轮悬架臂的空间可调轴承。关节轴承的球形内、外环（1、2）的滑动面，可以回转和倾斜移动，内环1在隔离轴套3上，隔离轴套3由左右两个部分组成，被紧固在销轴上，销轴具有头部和螺纹，紧固时，夹紧内环1。外环2在臂架4内，由上下两个部分组成，便于安装，并由圆钢丝止动环5防止轴向移动，轮毂是通过销轴的环形孔和内环的润滑孔润滑。在严酷的环境下运行时，通过特殊的密封圈6密封。公差等级：销轴js6，臂架孔M7，支承板孔H7。

图5-119

1—弹簧 2—焊接板 3—夹紧套

图5-120

1—内环 2—外环 3—轴套 4—臂架 5—止动环 6—密封圈
