槽销不需要铰孔，并且不需任何的紧固装置，就能可靠地固定在孔中。当槽销被打入孔中时，迫使槽销被压出的部分反向变形，这样就产生很高的局部压力，使槽销稳固地固定在孔中。槽销可以重复装卸。与普通圆柱销、圆锥销不同的是，槽销主要用于传递载荷，而不是用于被连接件的准确定位。

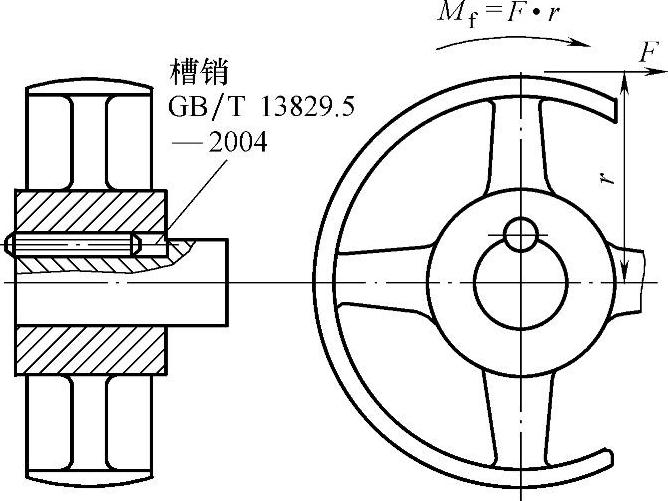

图5-78：在全长上有三条槽的圆锥槽销作为普通销使用，将齿轮和轴在径向连接，对轴有些削弱。

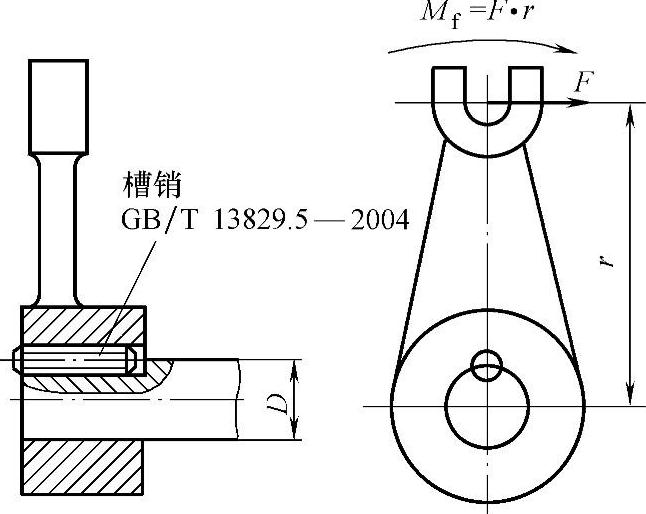

图5-79：在全长上有三条槽的圆锥销作为连接键使用，将连杆和轴连接起来，拆卸困难。

图5-78

图5-79

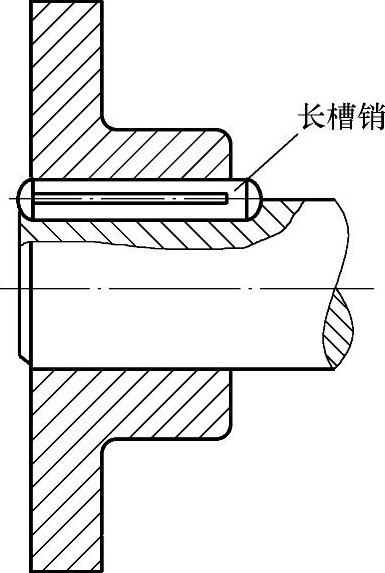

图5-80：圆柱槽销作为长销使用。代替键，用于轴端，传递转矩小，拆卸困难。

图5-81：用三条槽的圆锥销纵向固定带轮。纵向用销固定带轮时，采用三条槽的圆槽销，起到键的连接作用。

图5-80

图5-81

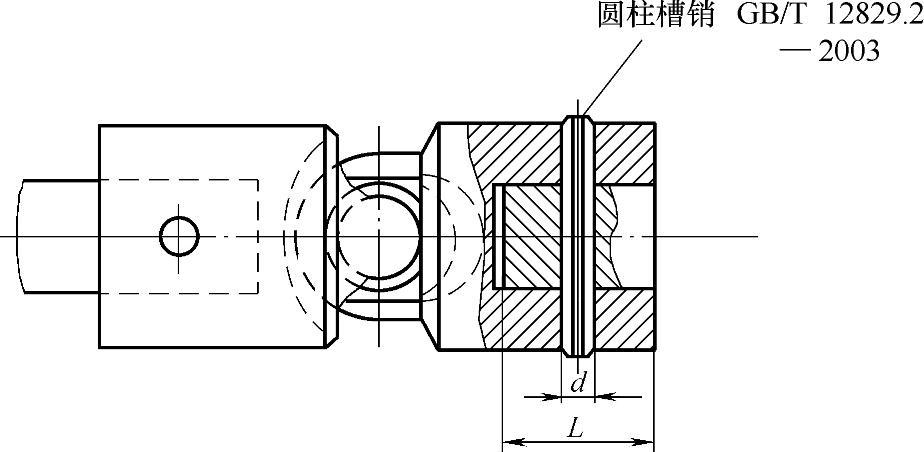

图5-82：用径向固定圆柱槽销固定万向轴，不会脱落。

图5-83：用轴颈槽销连接连杆和轴。用带三条槽的圆锥槽销连接连杆和轴，不易脱落，但对轴有些削弱；而用带轴颈槽销连接效果更好。

图5-82

图5-83

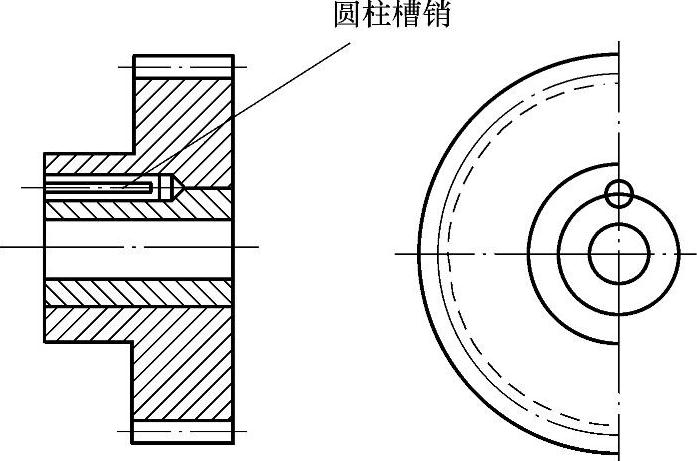

图5-84：用圆柱槽销将轴套固定在齿轮轮毂上，既能紧固又能定位。

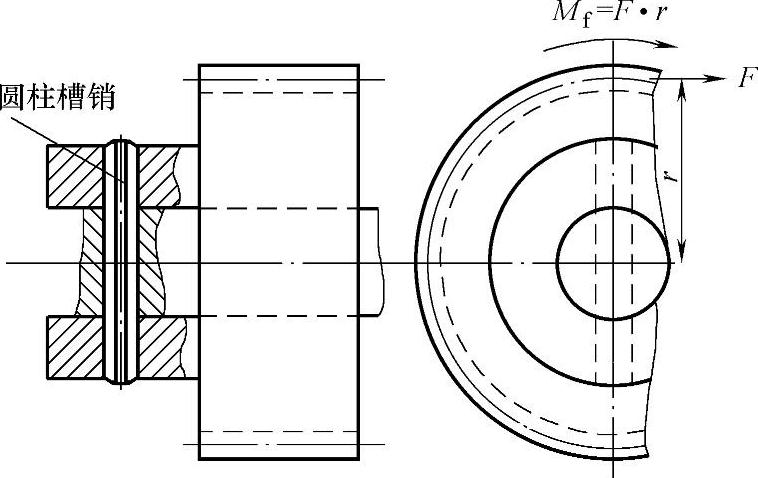

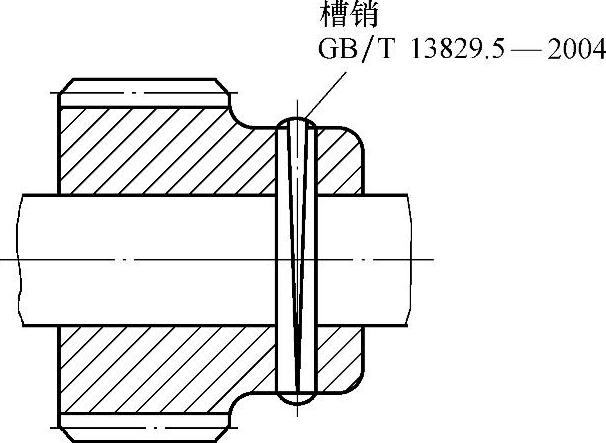

图5-85：用圆柱槽销径向固定圆柱齿轮和轴。采用圆柱槽销径向固定圆柱齿轮和轴，可传递转矩。由于有槽固定，不会脱落。

图5-84

图5-85

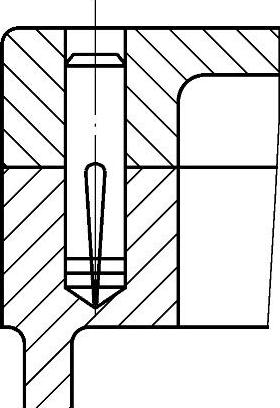

图5-86：用槽销作为定位销。上盖在箱体上定位，将槽销压在箱体上，槽销与上盖孔是松配合，拆卸上盖时，销不动。

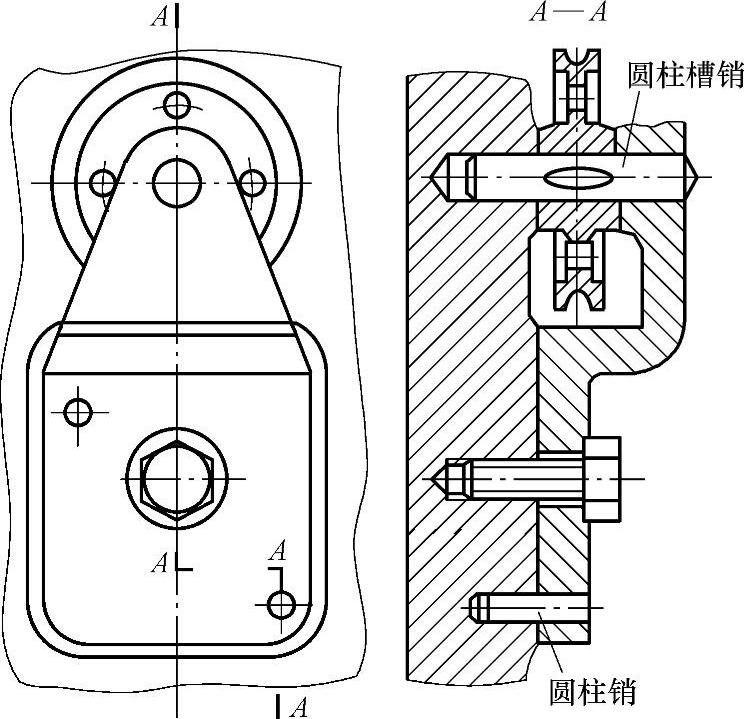

图5-87：用作心轴的槽销。利用槽销的特点，与带轮过盈配合，槽销与支承孔为间隙配合。右边支架，用圆柱销定位，螺钉固定，这种结构装配方便。

图5-86

图5-87

图5-88：用槽销固定闸板。将头部埋入闸板而不凸出闸板表面，但拆卸较困难。

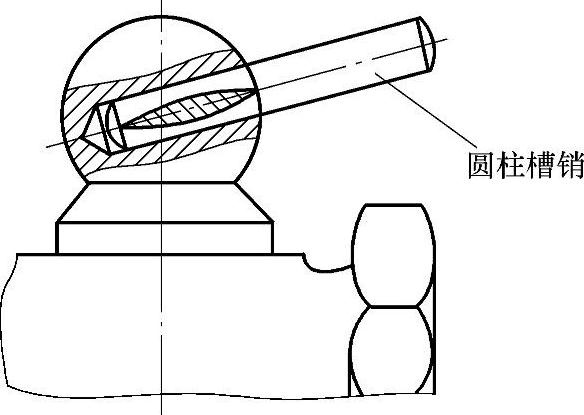

图5-89：圆柱槽销用作阀手柄结构非常简单。

图5-88

图5-89

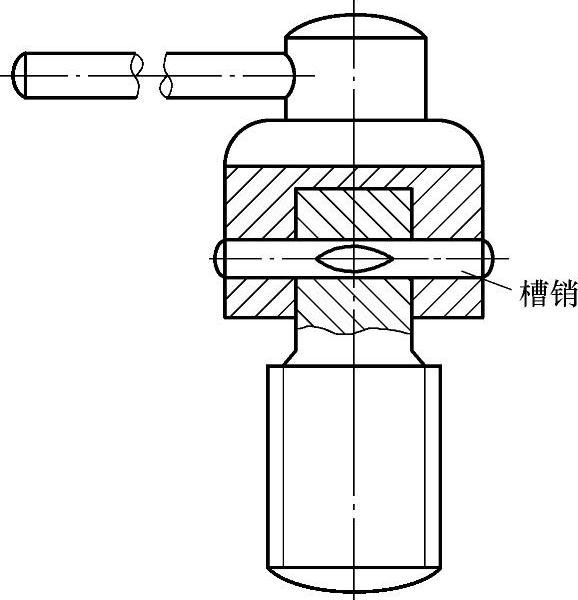

图5-90：利用槽销将手柄和螺丝锥柄连接，槽销传递转矩。

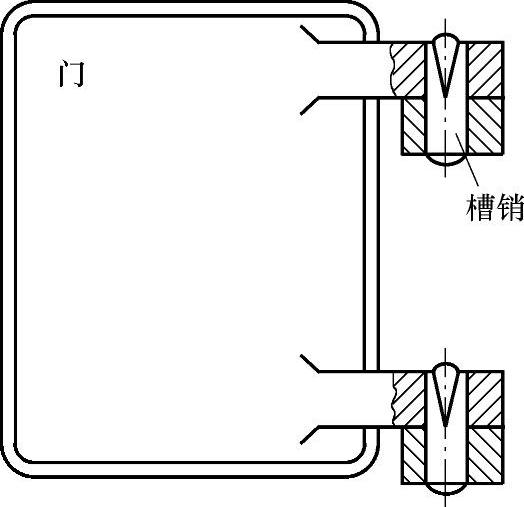

图5-91：用槽销作门的旋转轴，安装方便。

图5-90

图5-91

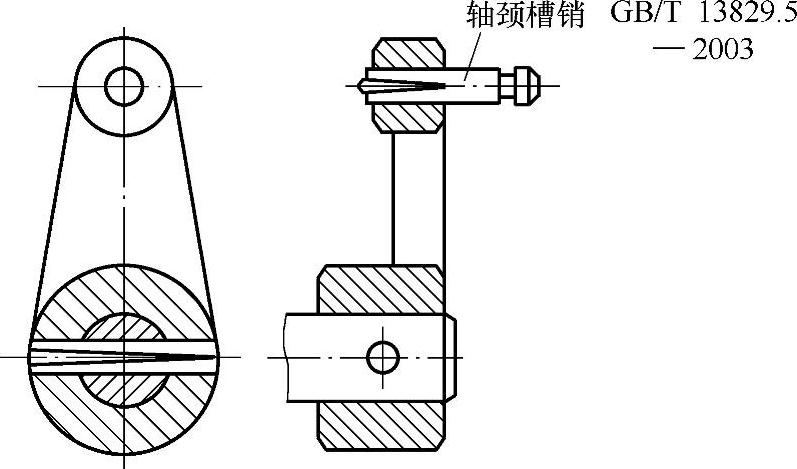

图5-92：用带轴颈槽销和圆柱销连接。用带轴颈槽销固定手柄，不易脱落；用圆柱销连接连杆和轴易脱落，且对轴有些削弱。

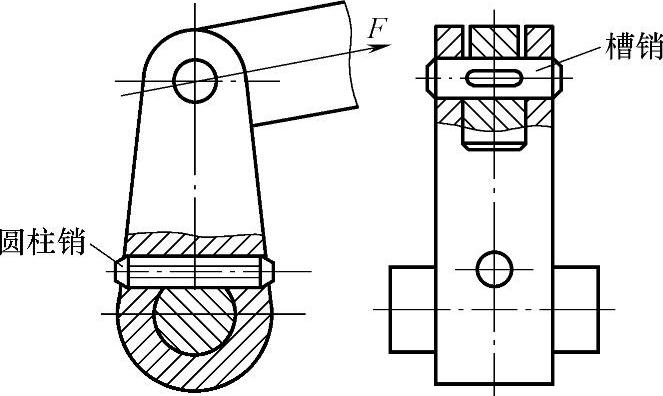

图5-93：用切向销和铰链销的杠杆拨叉。通过圆柱销将杠杆固定在操纵杆上，锁紧槽销将杆和杠杆铰链连接在一起。销孔钻孔即可（孔精度按H11，托架孔D10）。

(www.daowen.com)

图5-92

图5-93

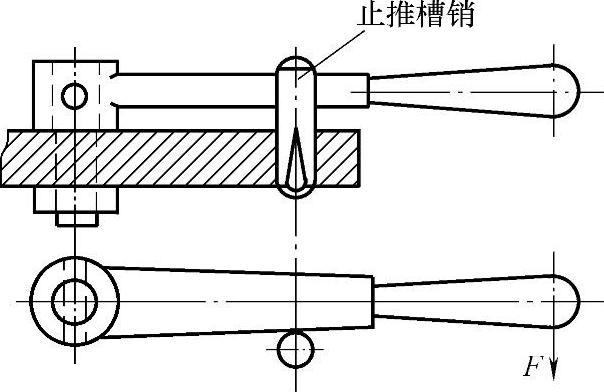

图5-94：手柄定位采用止推槽销。手柄定位，承受力不大，可采用槽销，且不容易脱落。

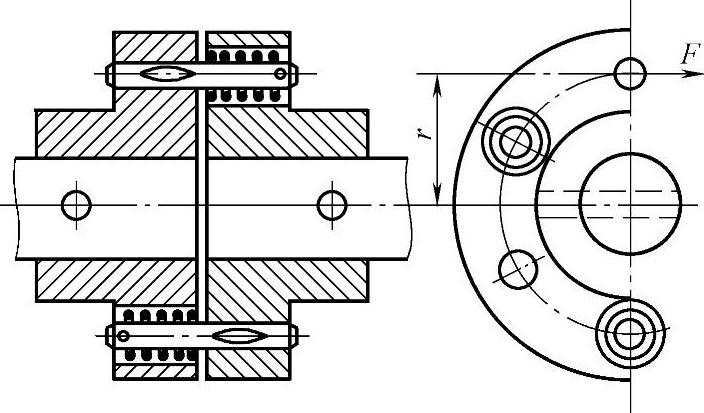

图5-95：凸缘联轴器的传动销。在凸缘联轴器中，槽销用于传递转矩，并作为安全销。

图5-94

图5-95

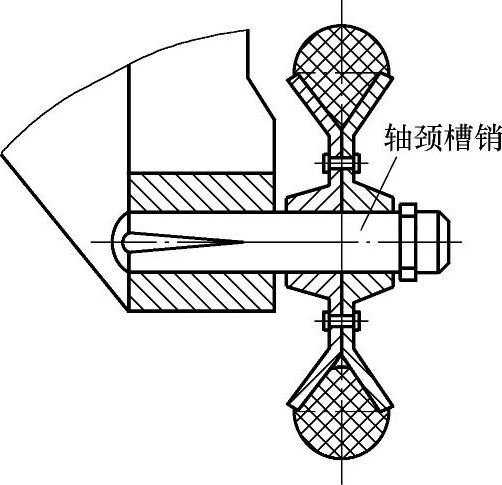

图5-96：单侧支承工作轮采用轴颈槽销。用槽销代替键传递转矩，既起到键的作用，又将齿轮固定在轴上。

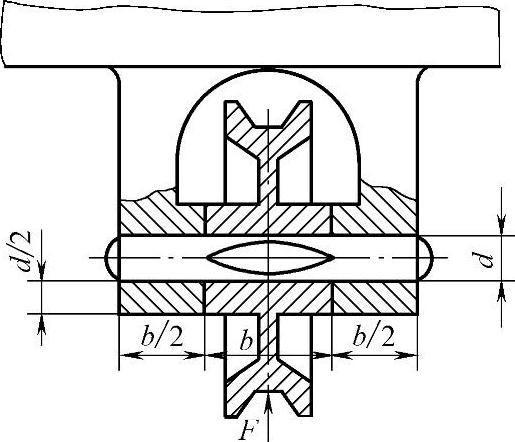

图5-97：双侧支承工作轮采用锁紧槽销。锁紧槽销安装在支架上，工作轮固定在槽销上和销一起旋转。建议按图中尺寸比例设计支架。

图5-96

图5-97

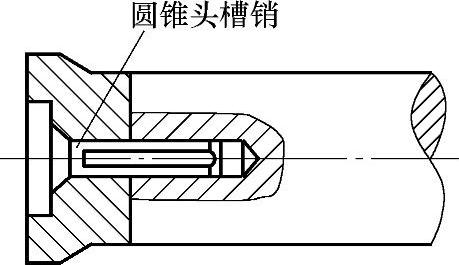

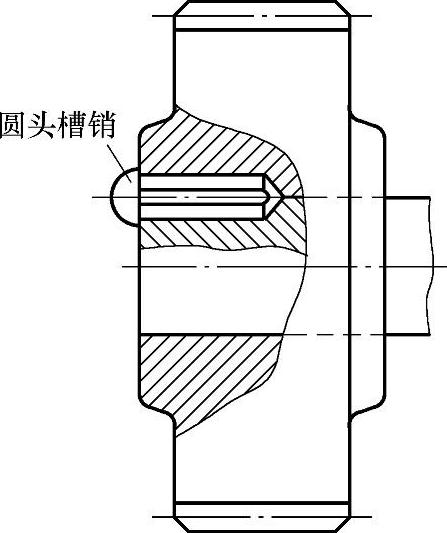

图5-98：圆头槽销连接齿轮和轴。作为键用，在轴端连接齿轮和轴。适合于短轴，拆卸困难。

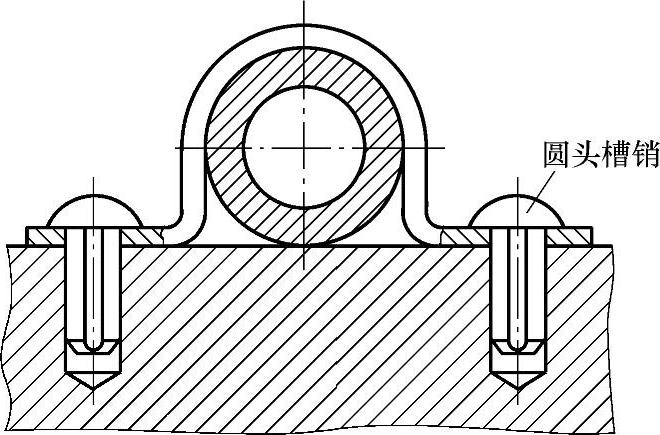

图5-99：圆头槽销固定管件。用来紧固管夹板（图5-99），装配方便，但拆卸困难。

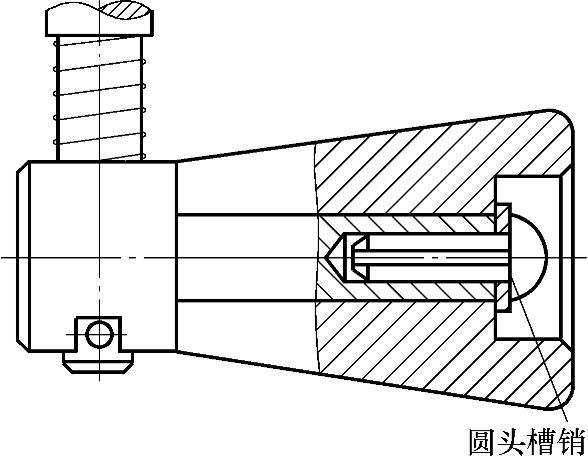

图5-100：圆头槽销防松。可靠，但不可拆。

图5-101：用圆头槽销作为盖板的紧固销。用于固定不拆卸的盖板。

图5-98

图5-99

图5-100

图5-101

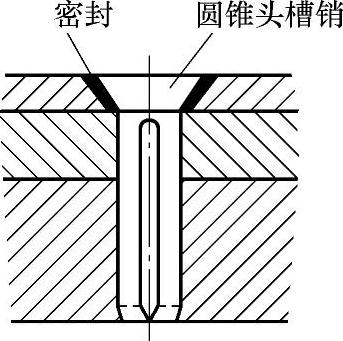

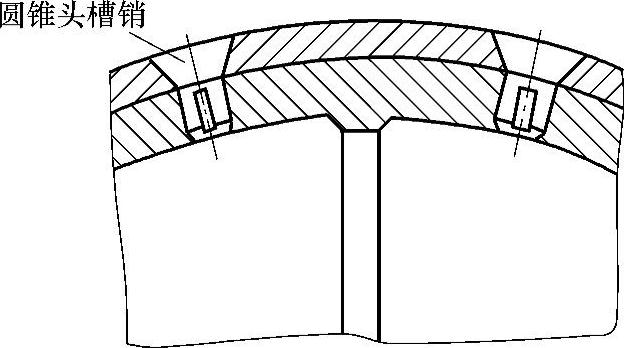

图5-102：用槽销固定密封材料与板。将头部埋入板内，密封可靠，但不可拆。

图5-103：用埋头槽销作为紧固销。用埋头槽销连接固定两个不拆卸的零件。

图5-102

图5-103

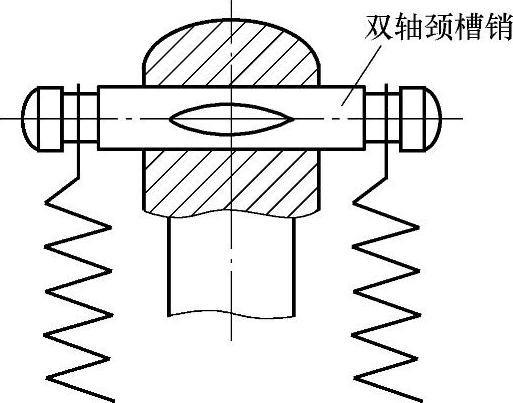

图5-104：在部分长度上开槽的槽销。两端有轴颈的槽销用作小轴，轴颈支承弹簧，安装方便，但拆卸困难。

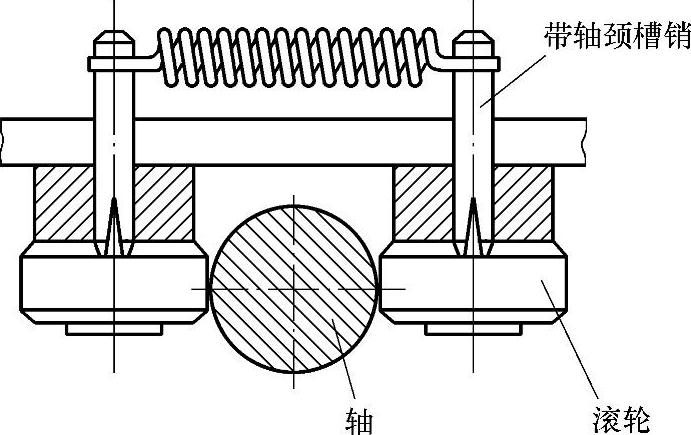

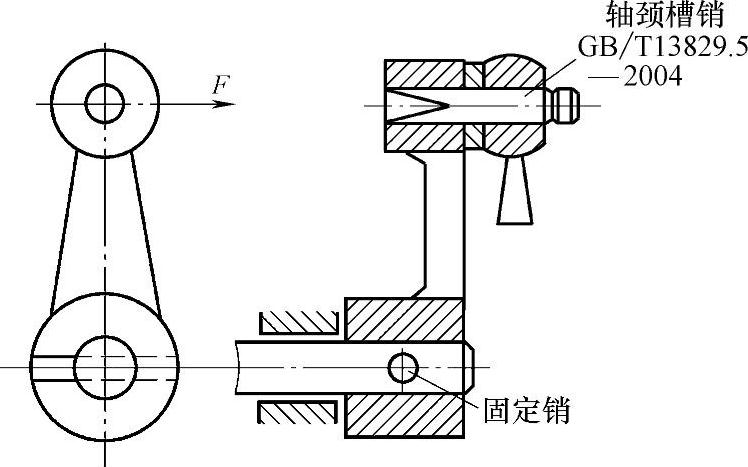

图5-105：用带轴颈的定位槽销作为弹簧的止动销。用拉伸弹簧拉紧带轴颈槽销使滚轮靠紧轴。

图5-104

图5-105

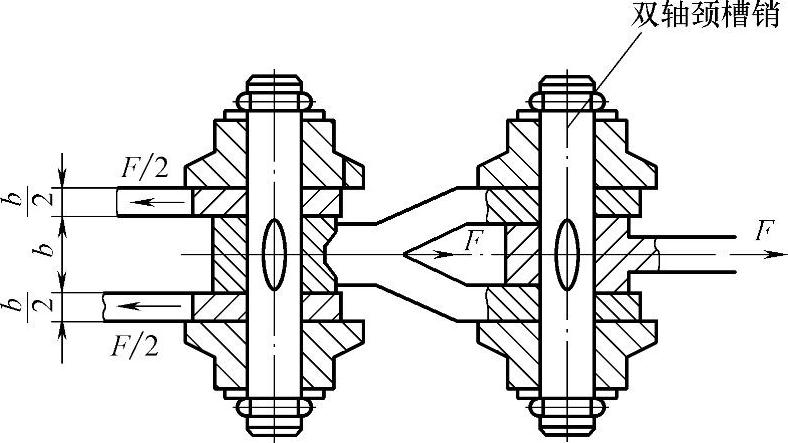

图5-106：采用双轴颈槽销作为履带销。在双轴颈上安装卡环防止零件脱落，槽销与链板固定，也不会脱落。

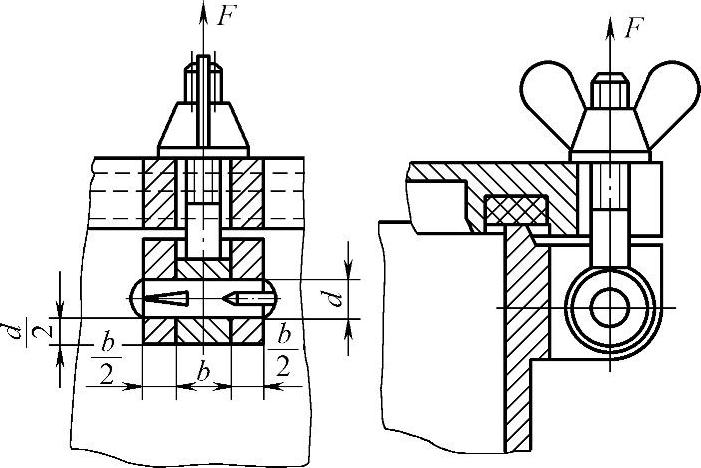

图5-107：采用双槽槽销固定端盖上的活节螺栓。双槽槽销既可起固定作用，又能起铰链作用。

图5-106

图5-107
