销是标准化的紧固件,已组织专业化工厂大量生产,设计时应尽可能选择符合国家标准的销。按使用场合、工作条件、装拆要求等选择销的类型。销的主要类型有以下几种。

(1)圆柱销 主要用于定位也可用于连接,与之配合的孔由配钻、铰加工,以保证足够高的精度。

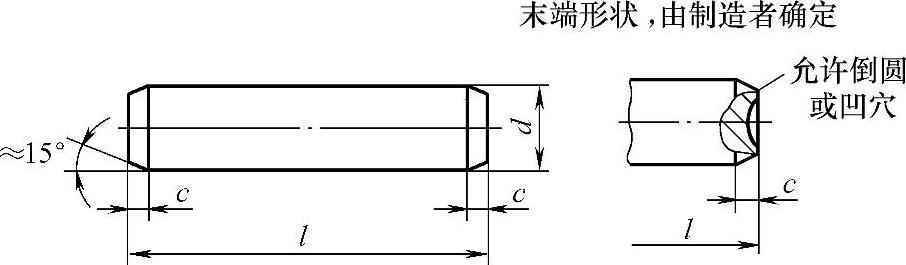

图5-1:圆柱销GB/T 119.1—2000,材料采用不淬硬钢和奥氏体不锈钢,公称直径d=0.6~50mm、公差为m6和h8。

圆柱销GB/T 119.2—2000,材料采用淬硬钢和马氏体不锈钢,公称直径d=1~20mm、公差为m6、A型(普通淬火)、B型(表面淬火)。


图5-1


图5-2

图5-2:内螺纹圆柱销GB/T 120.1—2000,采用不淬硬钢和奥氏体不锈钢,其一端有内螺纹。

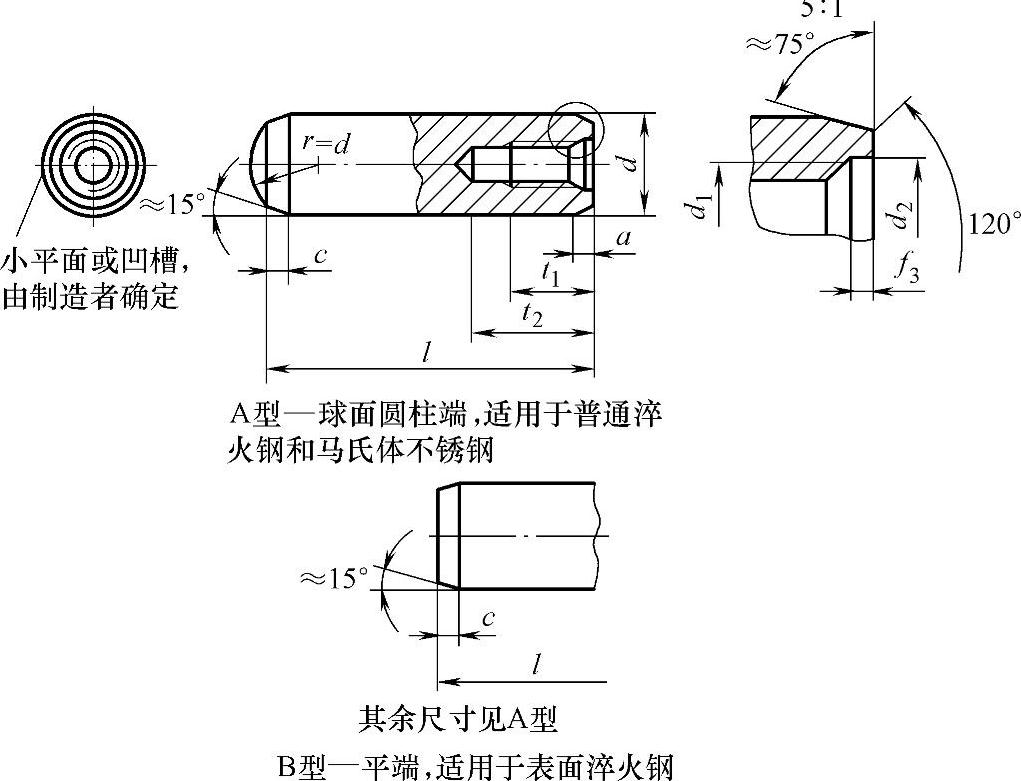

图5-3:内螺纹圆柱销GB/T 120.2—2000,A型—球面圆柱端,适用于普通淬火钢和马氏体不锈钢,B型—平端,适用于表面淬火钢。


图5-3

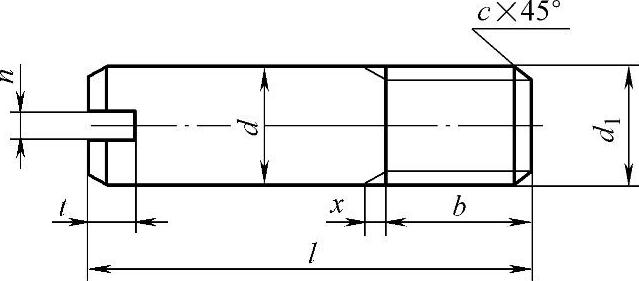

图5-4:开槽无头螺钉GB/T 878—2007,其一端有外螺纹,原名称为螺纹圆柱销。

(2)圆锥

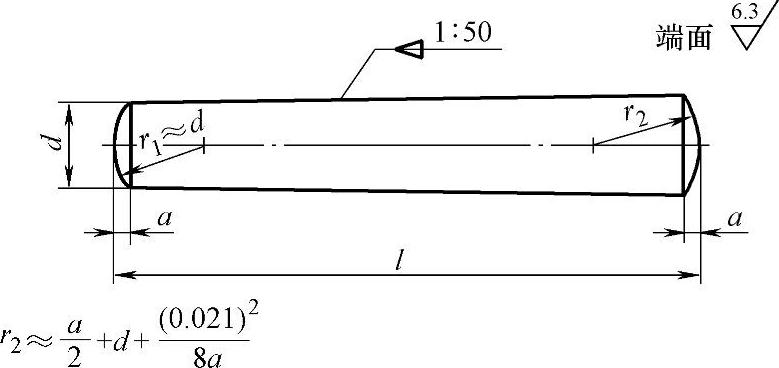

图5-5:圆锥销GB/T 117—2000,有1∶50的锥度,与用锥形铰刀铰制的锥度的铰制孔相配合,能自锁,可以多次装拆,定位精度比圆柱销高。


图5-4


图5-5

图5-6:内螺纹圆锥销GB/T 118—2000。


图5-6

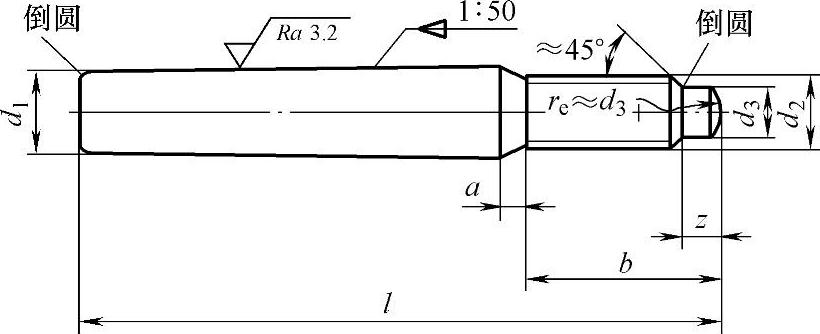

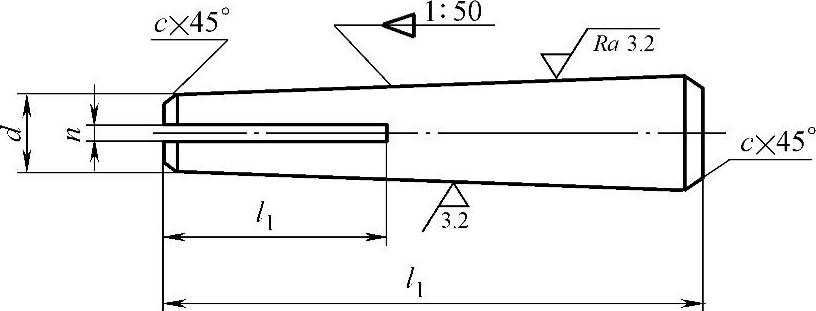

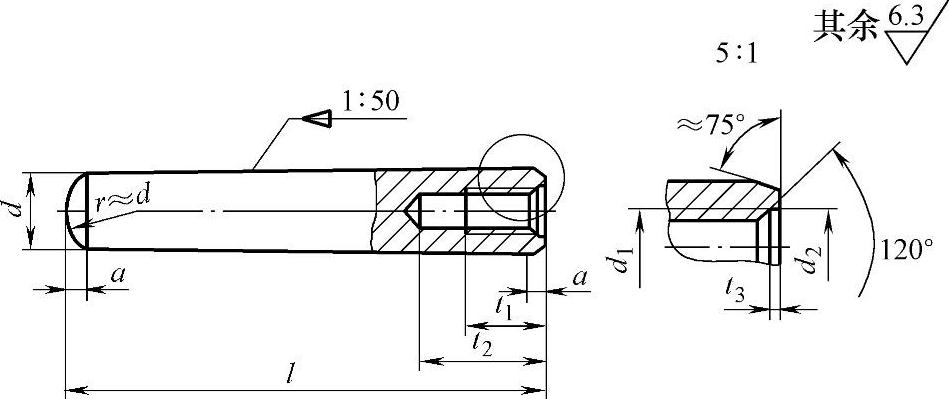

图5-7:螺尾圆锥销GB/T 881—2000,有1∶50的锥度,内螺纹和外螺纹用于拆卸,装拆更为方便,可用于盲销钉孔。

图5-8:开尾圆锥销GB/T 877—1986,有1∶50的锥度,一端的槽用于在将销装入孔中后,撑开,以免销脱出,用于有冲击、振动的场合。


图5-7


图5-8

(3)直槽弹性圆柱销 有弹性,销钉孔加工要求低,装配后不易松脱,可以多次拆装,刚度较差,不适用于要求高定位精度的场合,用于有冲击、振动的工作条件。

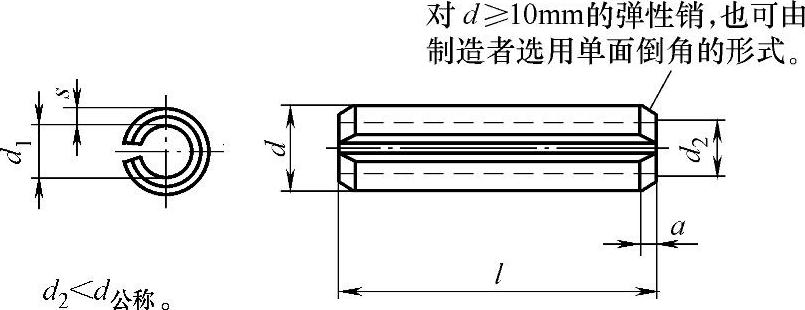

图5-9:有重型(GB/T 879.1—2000)和轻型(GB/T 879.2—2000)两种有一轴向缺口,装入销孔后,缺口减小,但不闭合。

(4)卷制弹性圆柱销 有弹性,装配后不易松脱,钻孔要求精度低。可以多次装拆。可用于有冲击、振动的工作条件。

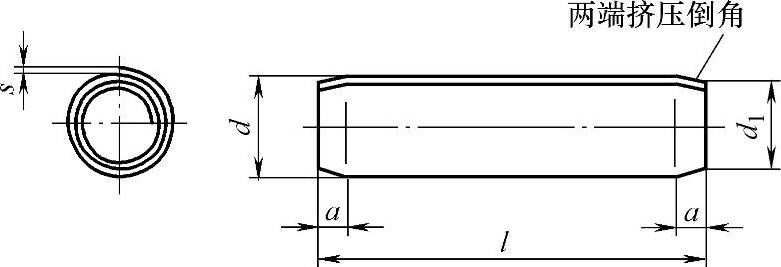

图5-10:有重型(GB/T 879.3—2000)、标准型(GB/T 879.4—2000)和轻型(GB/T879.5—2000)三种,由厚度为0.08~2.2mm的弹簧钢带卷制而成。


图5-9


图5-10

(5)槽销 槽销的特点是沿销体母线碾压或模锻相距120°的三条槽,打入销孔以后产生压紧力,防止销松脱。能承受振动和变载荷,对销孔加工精度要求稍低,不必铰制,可以多次装拆。

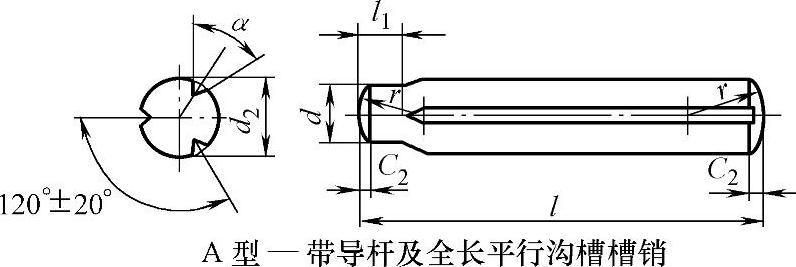

图5-11:带导杆及全长平行沟槽槽销GB/T 13829.1—2004。

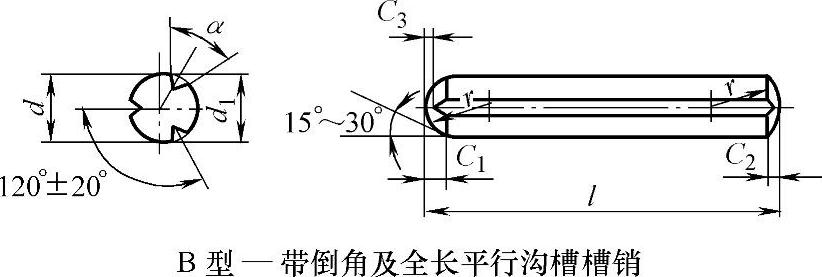

图5-12:带倒角及全长平行沟槽槽销GB/T 13829.2—2004。


图5-11(www.daowen.com)


图5-12

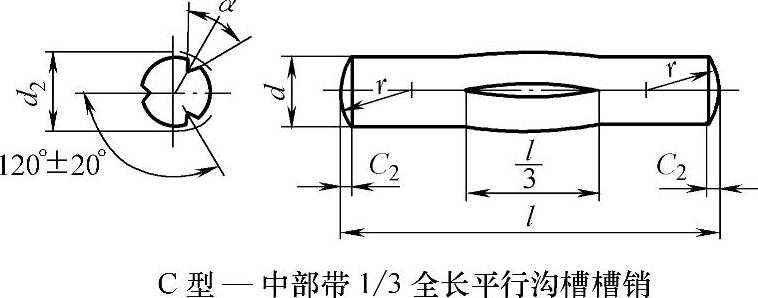

图5-13:中部槽长为1/3全长槽销GB/T 13829.3—2004。

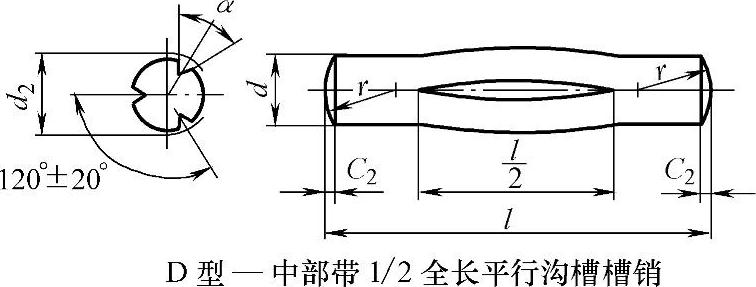

图5-14:中部槽长为1/2全长GB/T 13829.4—2004。


图5-13


图5-14

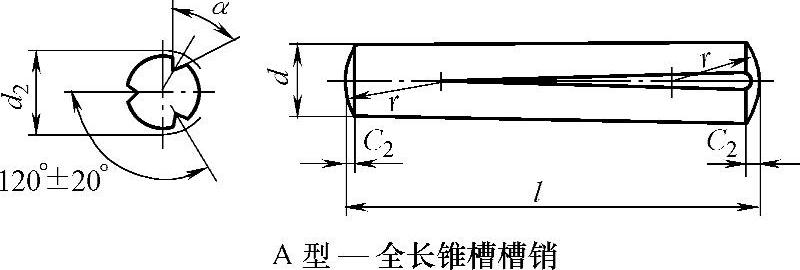

图5-15:全长锥槽槽销GB/T 13829.5—2004。

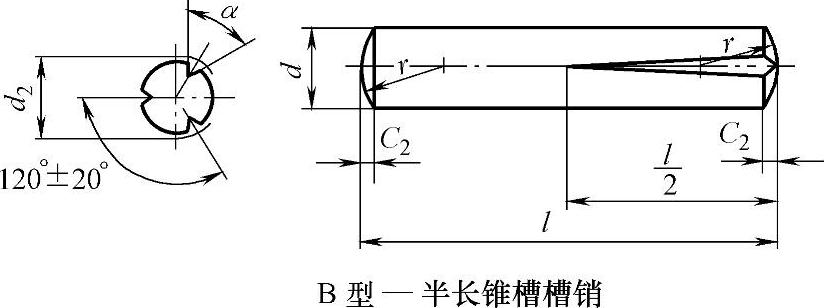

图5-16:半长锥槽槽销GB/T 13829.6—2004。


图5-15


图5-16

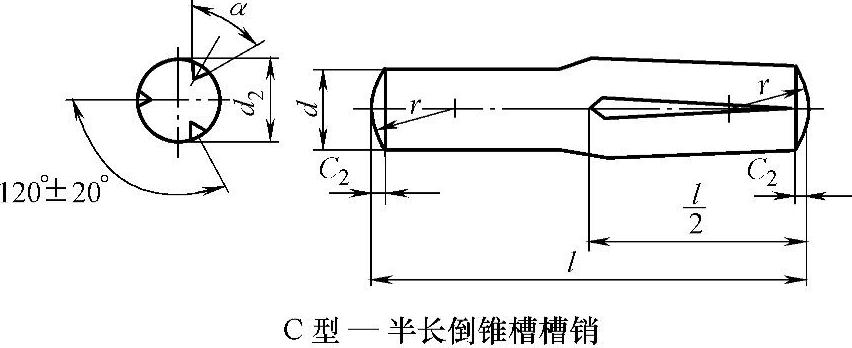

图5-17:半长倒锥槽槽销GB/T 13829.7—2004。


图5-17

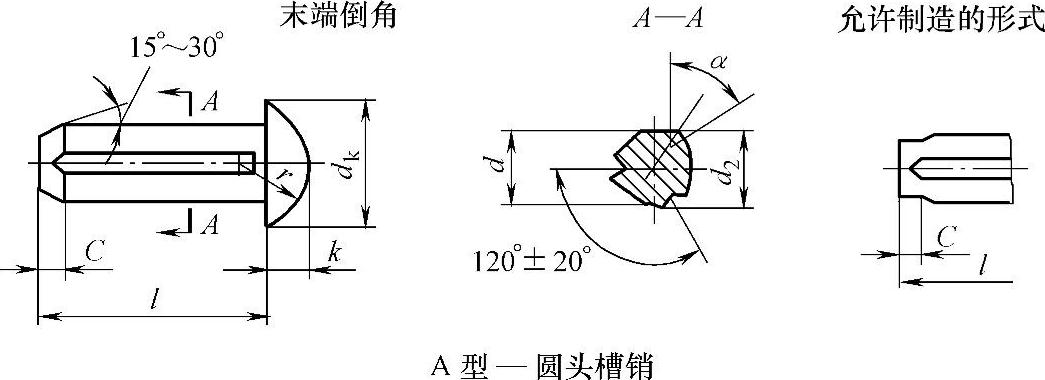

图5-18:圆头槽销GB/T 13829.8—2004。


图5-18

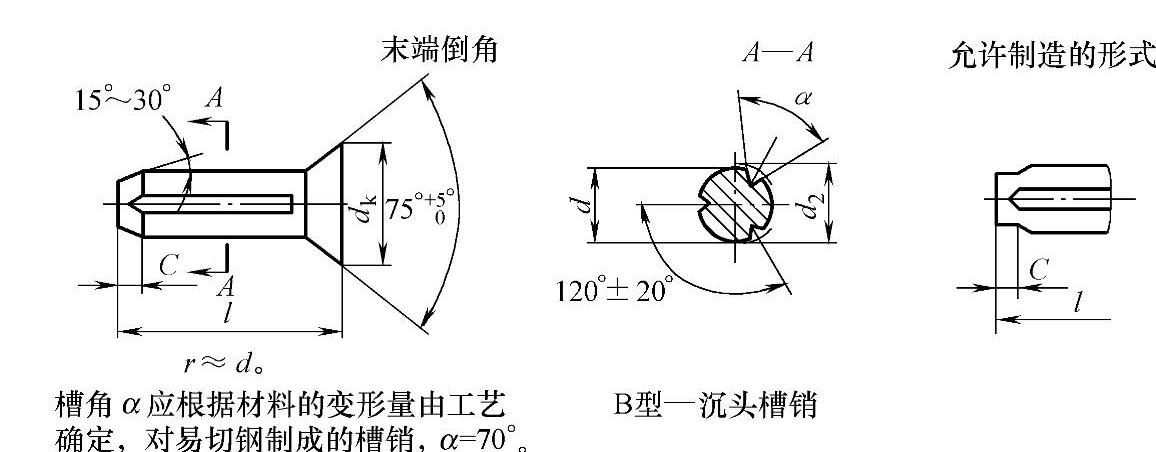

图5-19:沉头槽销GB/T 13829.9—2004。

(6)销轴

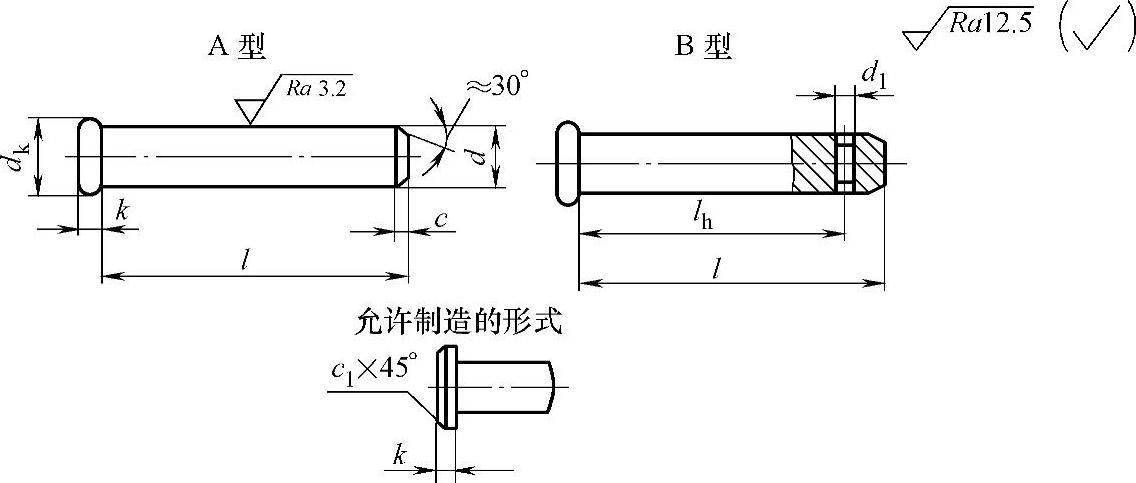

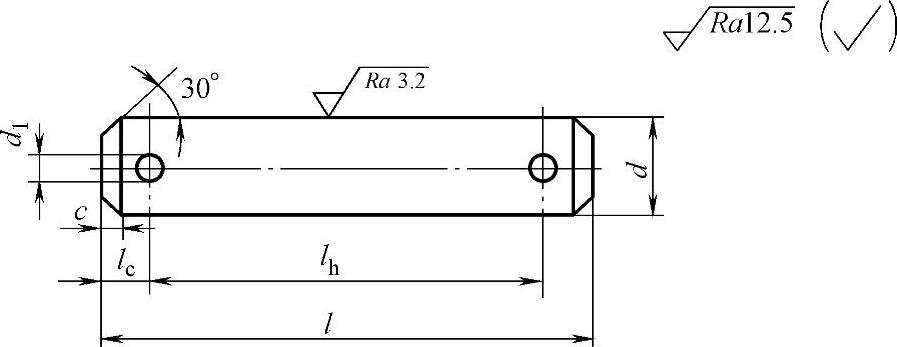

图5-20:销轴GB/T 882—2008,销一端有平头,另一端有孔,可以穿入开口销,防止销轴脱出。用于作铰链轴,结构简单,使用方便。


图5-19


图5-20


图5-21

图5-21:带孔销GB/T 880—2008,两端有孔,用开口销锁住,拆卸方便,作为铰链连接轴。

(7)开口销

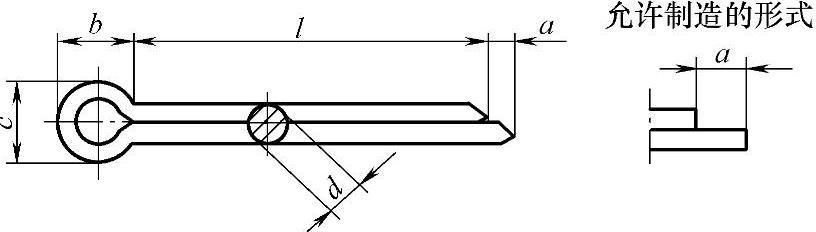

图5-22:开口销GB/T 91—2000用于锁定其他连接如销轴、六角开槽螺母等。结构简单,使用方便,应用广泛。

(8)安全销

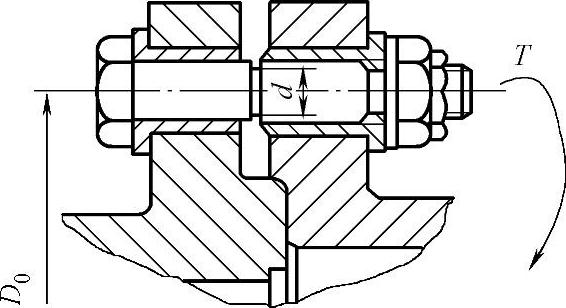

图5-23:安全销 安全销安装在安全联轴器等部件中,当载荷达到预定的某一定值,危及机械系统中的重要零部件时,安全销剪断,以保证其他零部件不致损坏。


图5-22


图5-23

以上介绍了国家标准中规定的销的标准,下面介绍的典型结构除使用标准销以外,还有一些非标准销,这些结构中的销需与有关生产单位联系、洽商,或由本单位制造。
