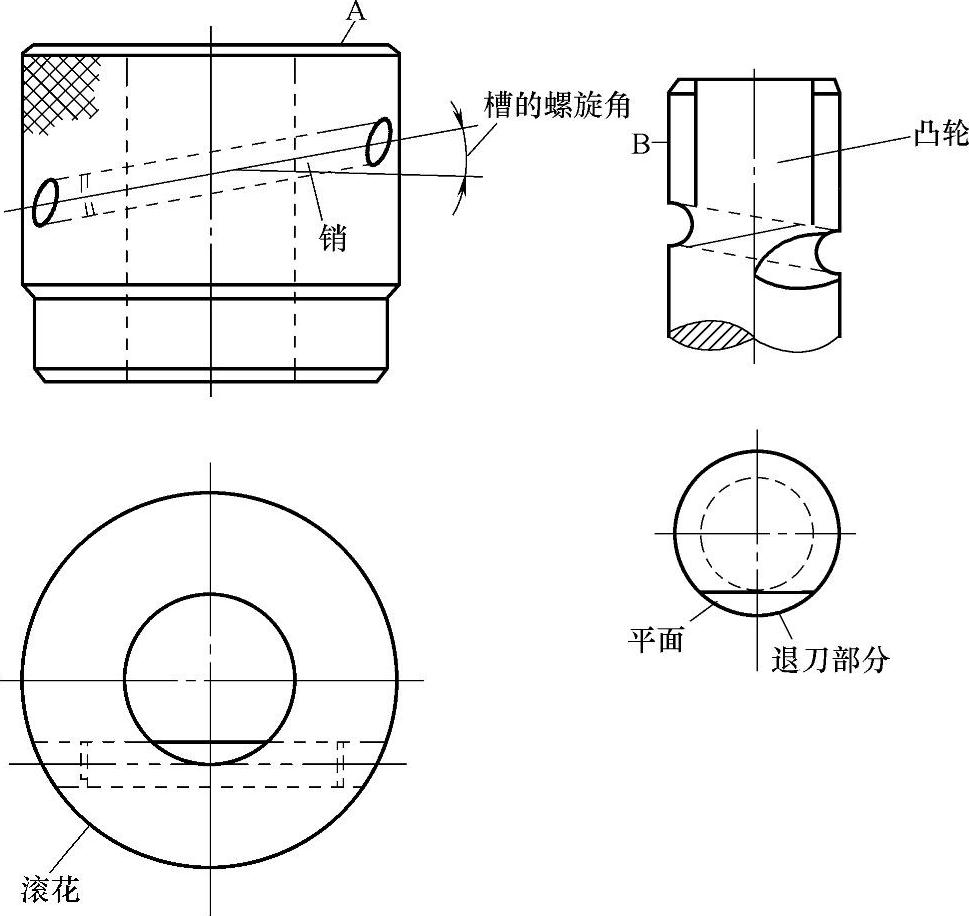

图4-15：凸轮拉杆斜圆销快速连接。在凸轮拉杆上作出螺旋槽（相当于凸轮），在套上作出插入圆销的孔，孔的斜角应与轴的螺旋角一致。为了便于插入圆销，凸轮拉杆的螺旋槽中心与套的斜孔中心至各自顶面的距离应一致。为了便于套A从凸轮拉杆上进入，在凸轮拉杆上作出一平面。其安装程序是将套套在凸轮拉杆上，其斜孔与凸轮拉杆的螺旋槽对准，然后，插入圆销，就可实现快速连接。

图4-15

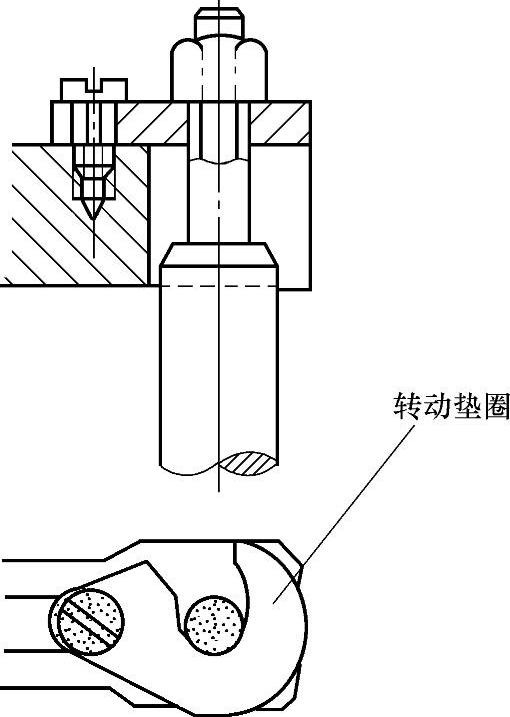

图4-16：用转动垫圈快速连接。在连接时，将盖盖上，然后，使转动垫圈转动至螺母下，再将螺母拧紧。

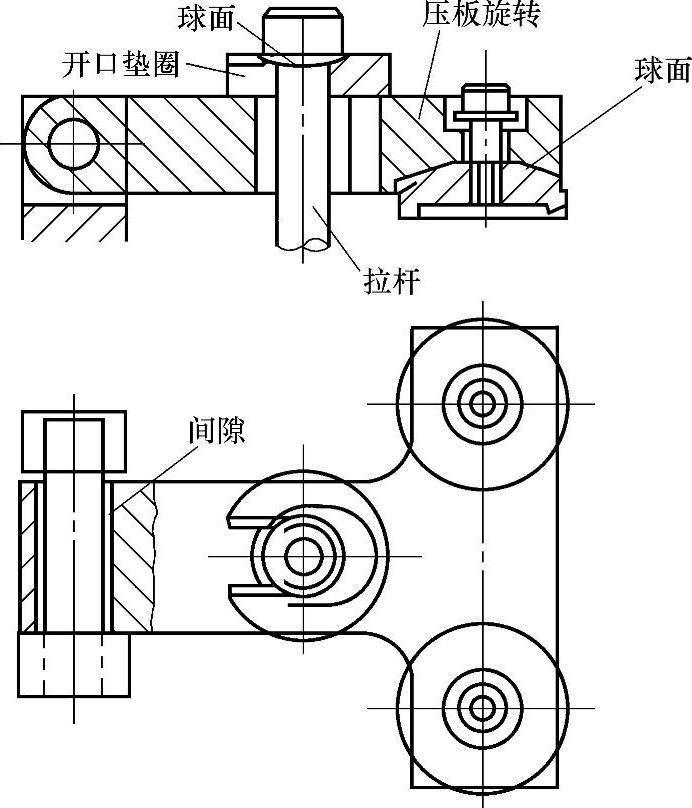

图4-17：用开口垫圈快速连接。夹具压板快速压紧时，采用开口垫圈。球面压紧时，放下压板，拉杆穿过压板槽，将开口垫圈装在螺杆头的下面以后，稍拧拉杆，就可将压板拉紧。松开时，只要拆下开口垫圈，就可将压板旋开。

开口垫圈的开口宽度应小于拉杆头的直径且大于拉杆的直径。压板上槽的长度和宽度，应能在旋转压板时，能让拉杆通过。而宽度小于开口垫圈外径，且大于拉杆头部的直径。

图4-16

图4-17

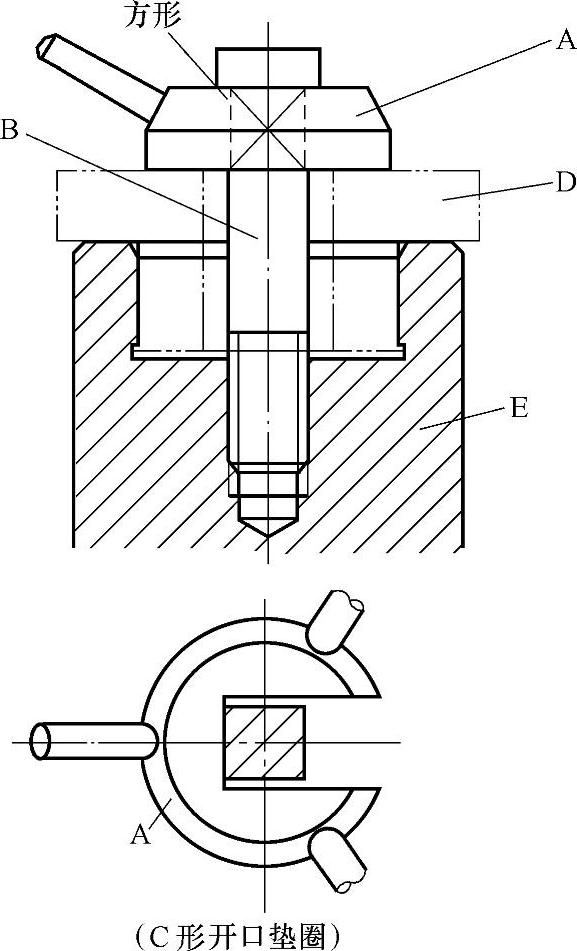

图4-18：用C形开口垫圈快速连接。将螺钉B的方形部分插入，扳动螺钉旋转，拧紧螺钉，即可将零件D和E连接在一起，拆卸时，只要松开螺钉后取出C形开口垫圈A，就可将零件D取出。

注意：螺钉头的直径应小于零件D的孔径。

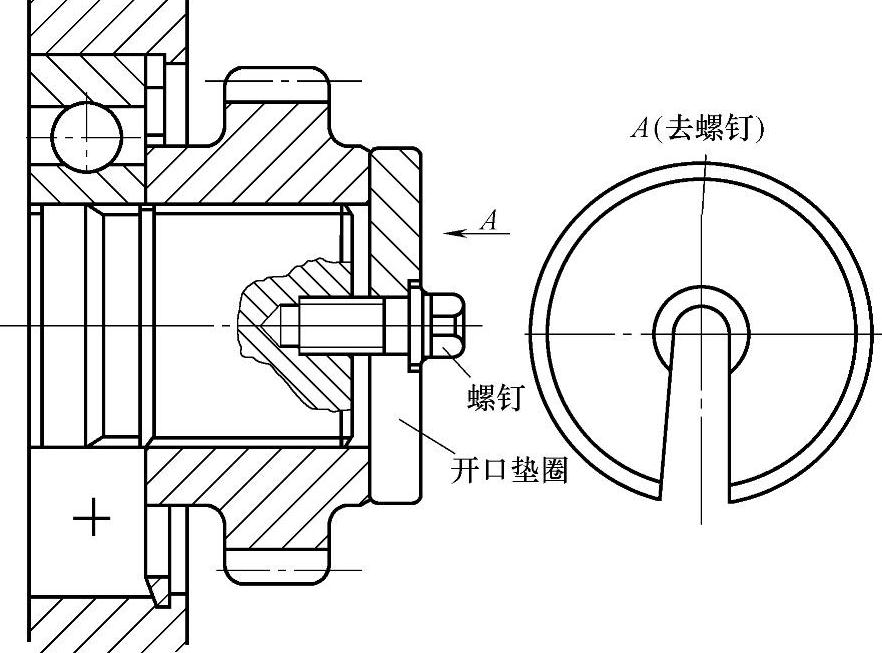

图4-19：交换齿轮快卸结构。交换齿轮用花键定心，用开口垫圈和螺钉轴向固定。拆卸时，松开螺钉，即可卸下开口垫圈，更换交换齿轮。

图4-18

(www.daowen.com)

图4-19

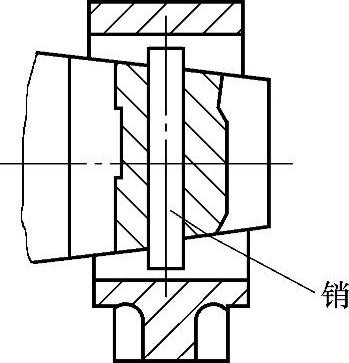

图4-20：圆柱销插入孔槽的快速连接。在连杆作出圆锥孔和直槽，在轴上作出销孔。圆柱销装入轴的圆锥部分的销孔中，然后，对准连杆的孔槽插入连杆锥孔中。圆锥防止轴轴向移动，销防止轴在连杆孔中转动，也能传递转矩。这种结构装拆方便。

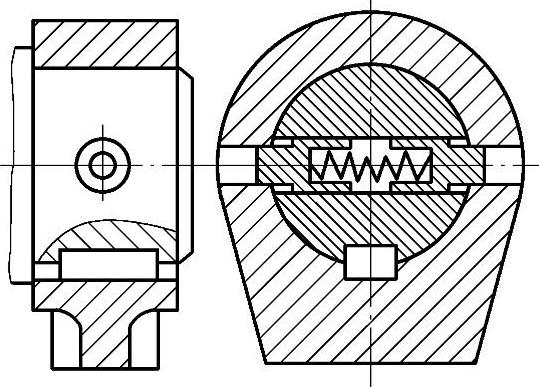

图4-21：弹簧作用的球状定位销、键传递转矩的快速连接。两个定位销前端做成球状，后端作出孔。安装时，弹簧放入销子后端的孔内，两个定位销互相对放在轴孔中，弹簧有使轴向外张开的趋势。装上键，将销压缩在轴孔内装入连杆孔中。此时，在弹簧作用下球状定位销进入连杆的定位孔。销用于定位，键用于传递转矩。

图4-20

图4-21

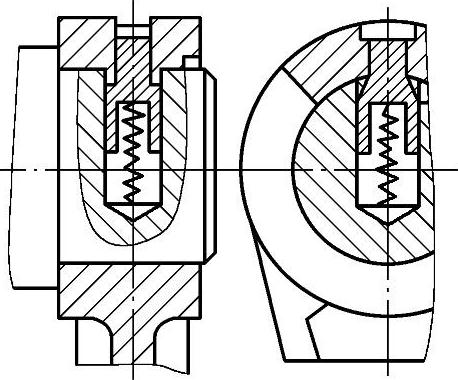

图4-22：弹簧作用的圆柱定位销定位并传递转矩的快速连接。弹簧装入销子的孔中和销一起安装轴的销孔内，轴再安装到连杆的孔中。在弹簧作用下，销进入连杆的定位孔，既可以将轴在连杆的孔中定位，定位销又能传递转矩，但传递转矩不大。

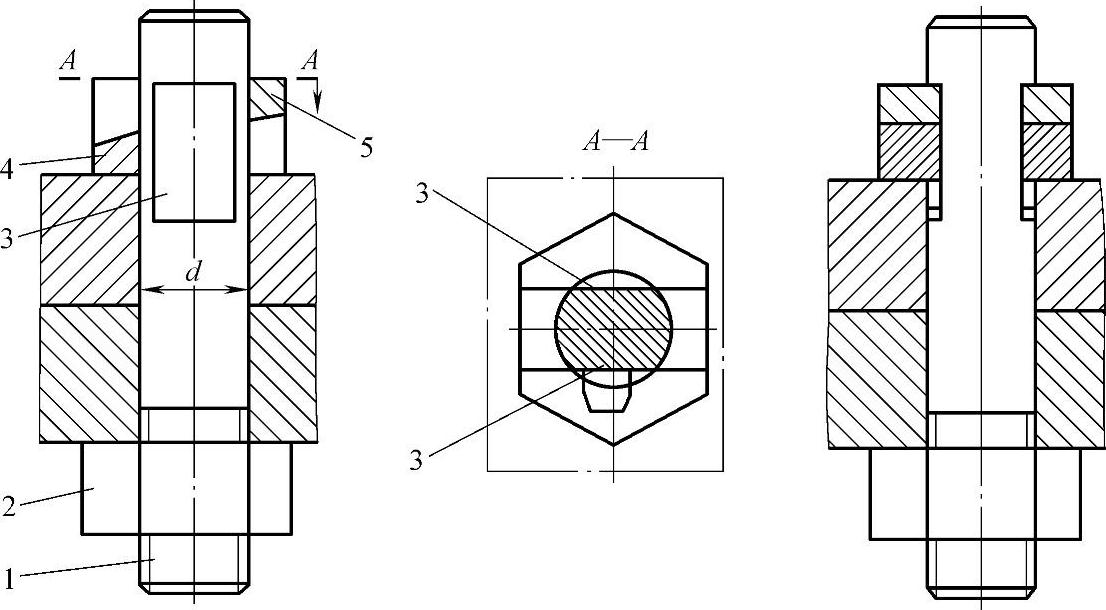

图4-23：利用双斜面开口垫圈和带平座螺柱的快速连接。圆柱一端有螺纹，另一端为有平座的光杆，切出平面座后形成台阶，两个开口斜面垫圈的外面为六角形，相互对放，插入螺栓的台阶和平座，然后，只要少许旋转螺母，就可将螺柱拉紧。松开时也，只要少许旋转螺母，就可将螺柱松开。取出开口斜面垫圈，即可将零件拆开。

图4-22

图4-23

1—螺柱 2—螺母 3—平座 4、5—斜面开口垫圈
