利用结构实现快速连接

图4-1:利用大孔和长槽快速连接。盖板从左边大孔装入,然后将盖板向左移,螺钉进入长槽内,再将螺钉拧紧,防止松动。拆卸时,只需稍微松动螺钉,即可将盖板右移,螺钉进入大孔位置,即可卸下盖板。

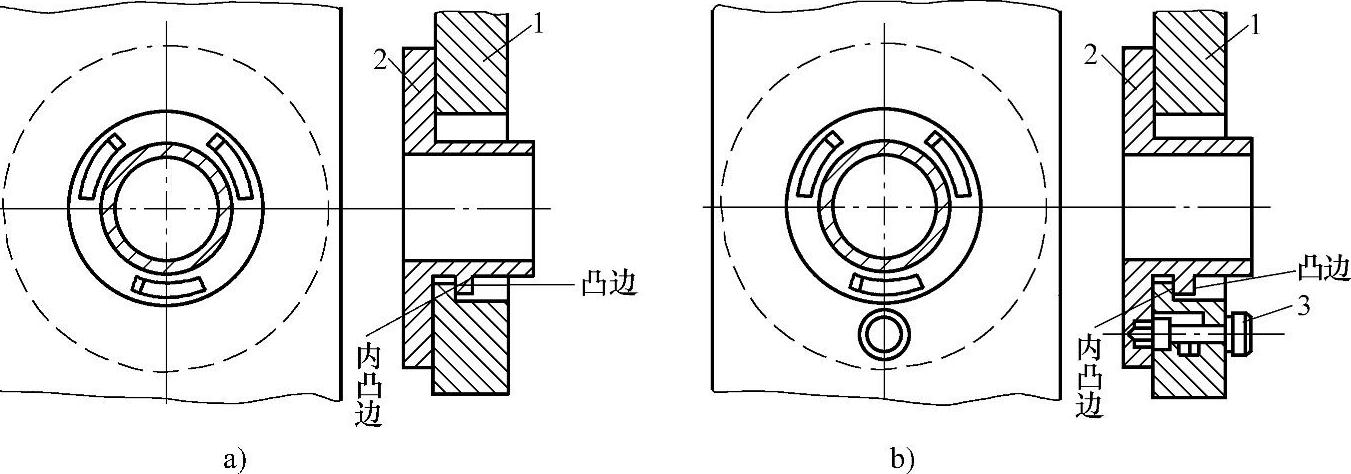

图4-2:利用凸块的快速连接,用销防止转动,并用弹簧压紧。零件2的凸边,通过零件1的缺口插入,然后旋转30°,使零件2的凸边在零件1的内凸边下,快速连接。a)没有定位和锁紧,易松动;b)用销3定位并用弹簧锁紧连接更可靠。


图4-1


图4-2

1—固定件 2—被连接件 3—固定销

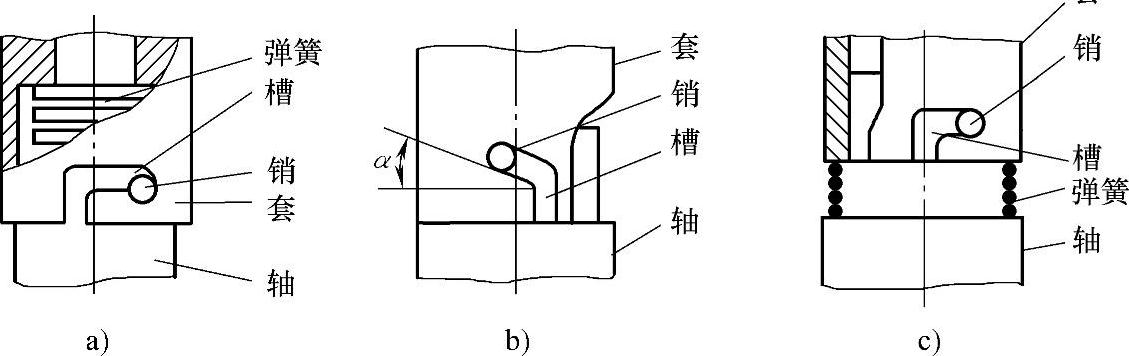

图4-3:利用弹簧压紧或斜面楔紧防松的快速连接。在套上开槽,销安装在轴上,将槽对准销套在轴上,然后旋转一定角度,再用弹簧压紧或楔面防松。a)销槽快速连接用弹簧压紧;b)销槽快速连接斜面楔紧;c)销槽快速连接用弹簧张紧。


图4-3

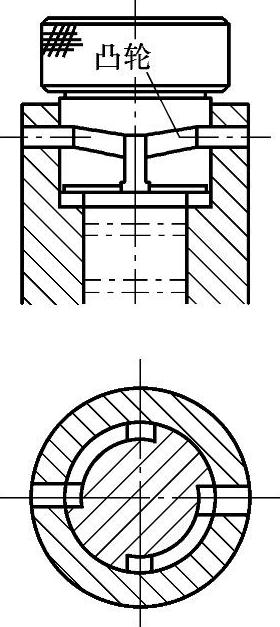

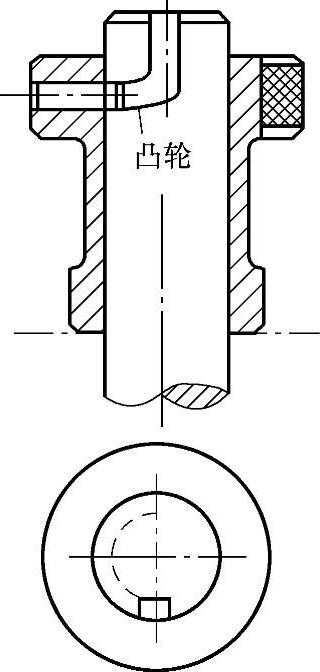

图4-4:一销一凸轮拉杆快速。凸轮拉杆的斜槽相当于凸轮,拉杆直槽对准销向上推,销子达到横向槽的位置,顺时针方向旋转一角度,就可将套与拉杆快速连接,用于传递轴向力。

图4-5:两个叉销快速连接。轴上有两个螺旋槽,套有两个叉销,销进入轴槽内后轴旋转90°,即可将轴与套快速连接,可用于传递轴向载荷。


图4-4


图4-5

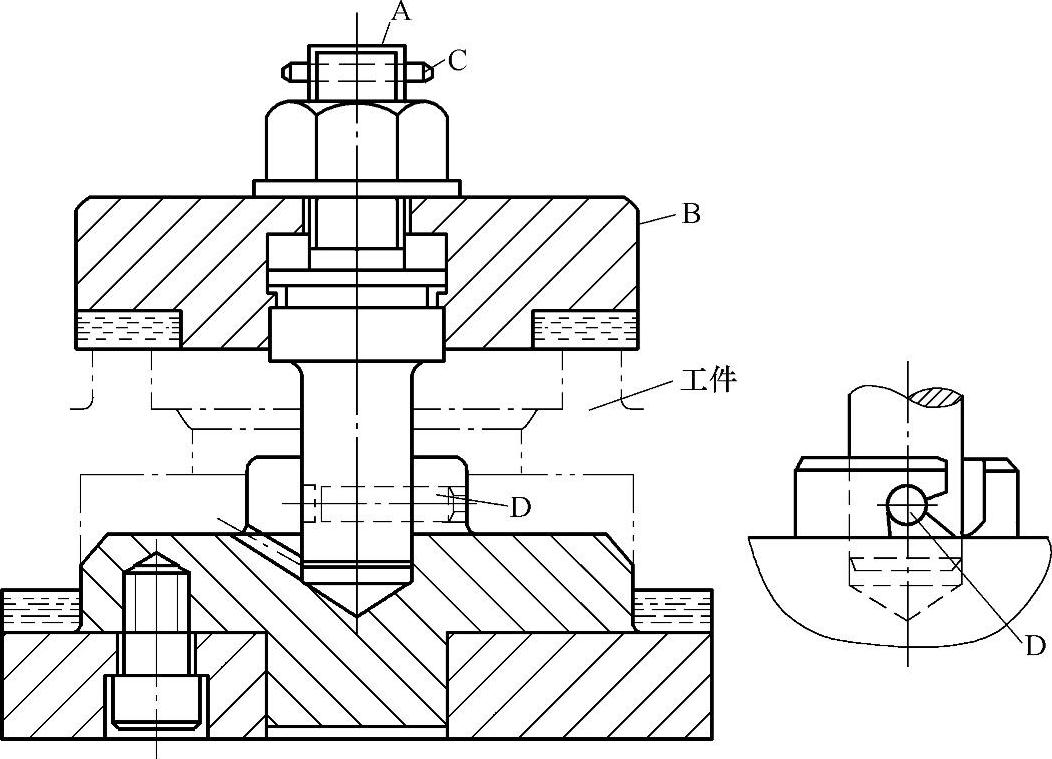

图4-6:利用钩销的快速连接。夹紧时,零件A插入底座孔,销D进入底座的直槽内,然后将零件A旋转一角度,销D作用在槽的斜面上将压板拉紧。拆卸时,松开螺母,旋转零件A,然后拆卸A和B,这样可以快速装拆工件。

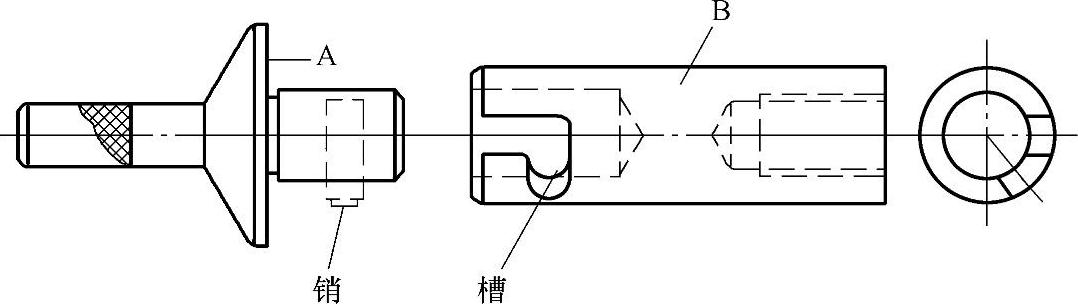

图4-7:销将两段拉杆快速连接。在A杆上装入销,在B杆上钻孔,并加工出弯形槽,将A杆插入B杆的孔内,然后,旋转,就可将A和B快速连接起来。

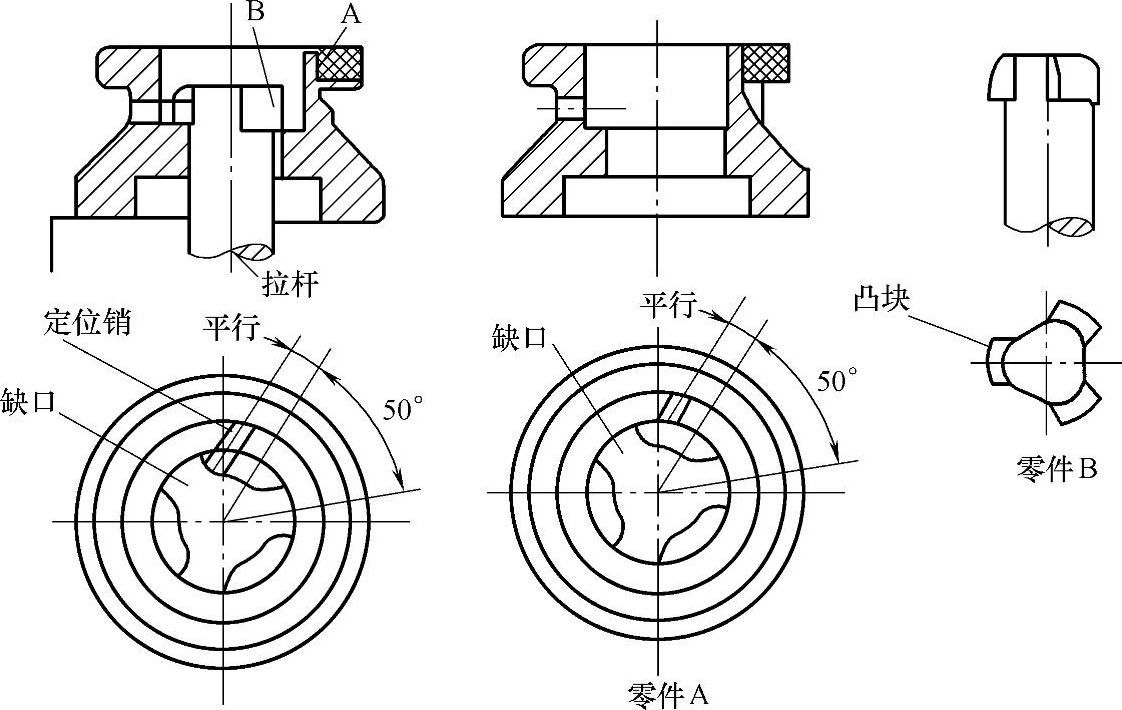

图4-8:凸块拉杆快速连接(一)。零件B的凸块通过零件A的缺口后,转动零件B,用销定位,零件B的凸块卡在零件A的突出部分上,零件B不会脱离零件A,从而实现快速连接。

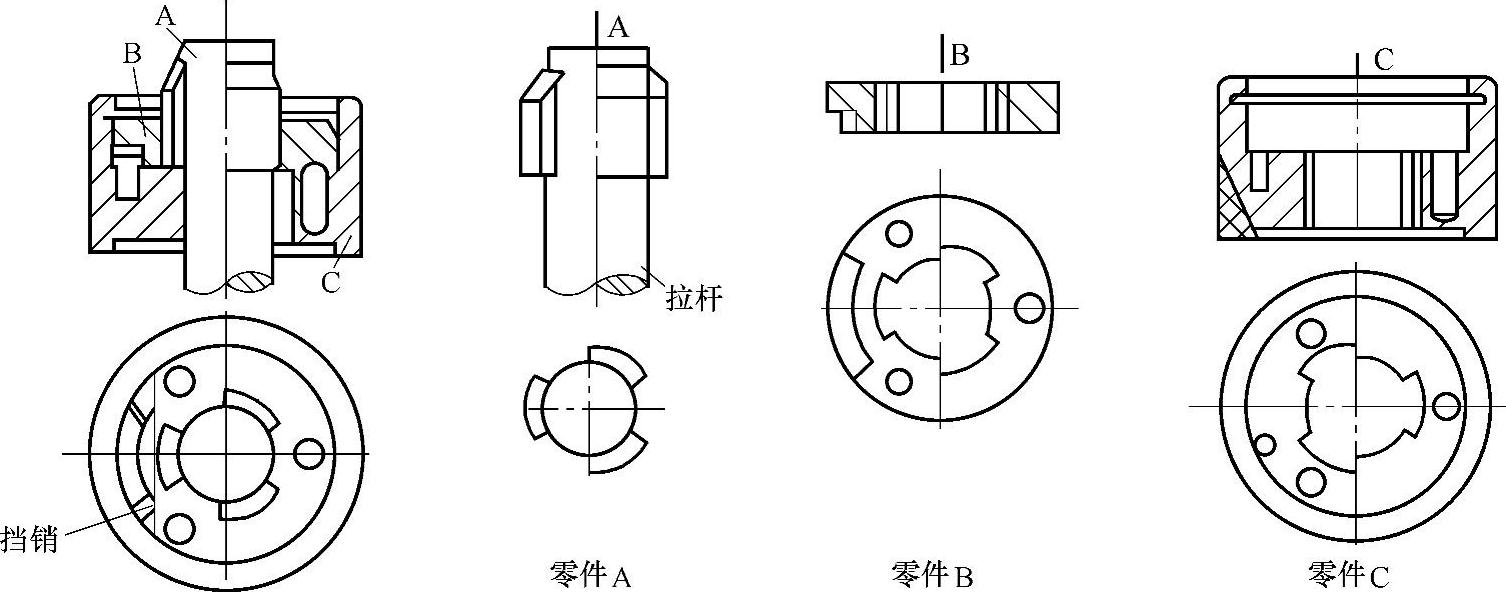

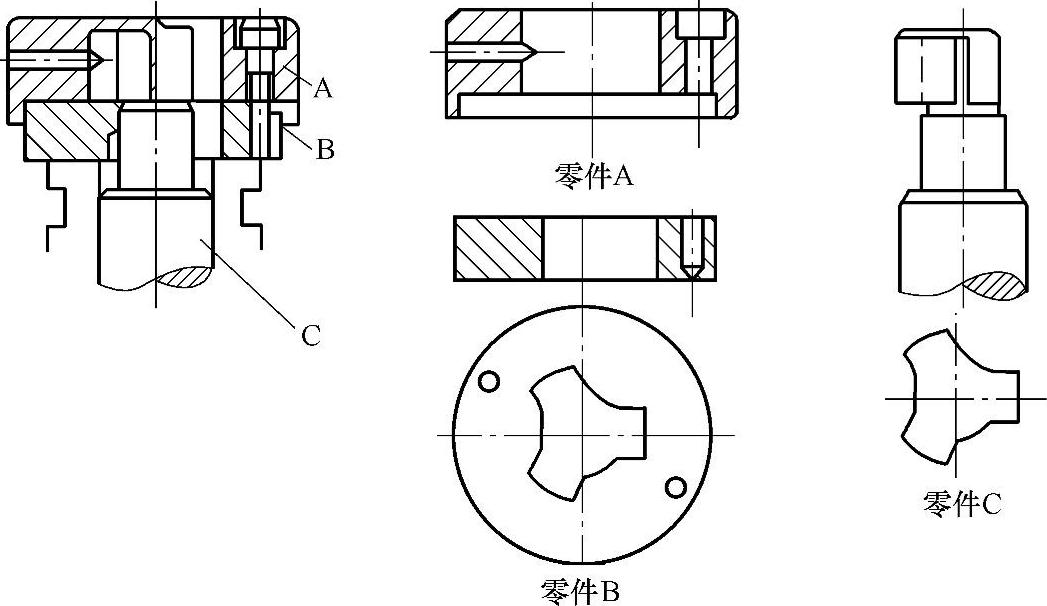

图4-9:凸块拉杆快速连接(二)。将图4-8中的零件A分成A、B两个零件,加工后,再装配,这样可以使加工简单,其工作原理与图4-8相同。


图4-6(www.daowen.com)


图4-7


图4-8

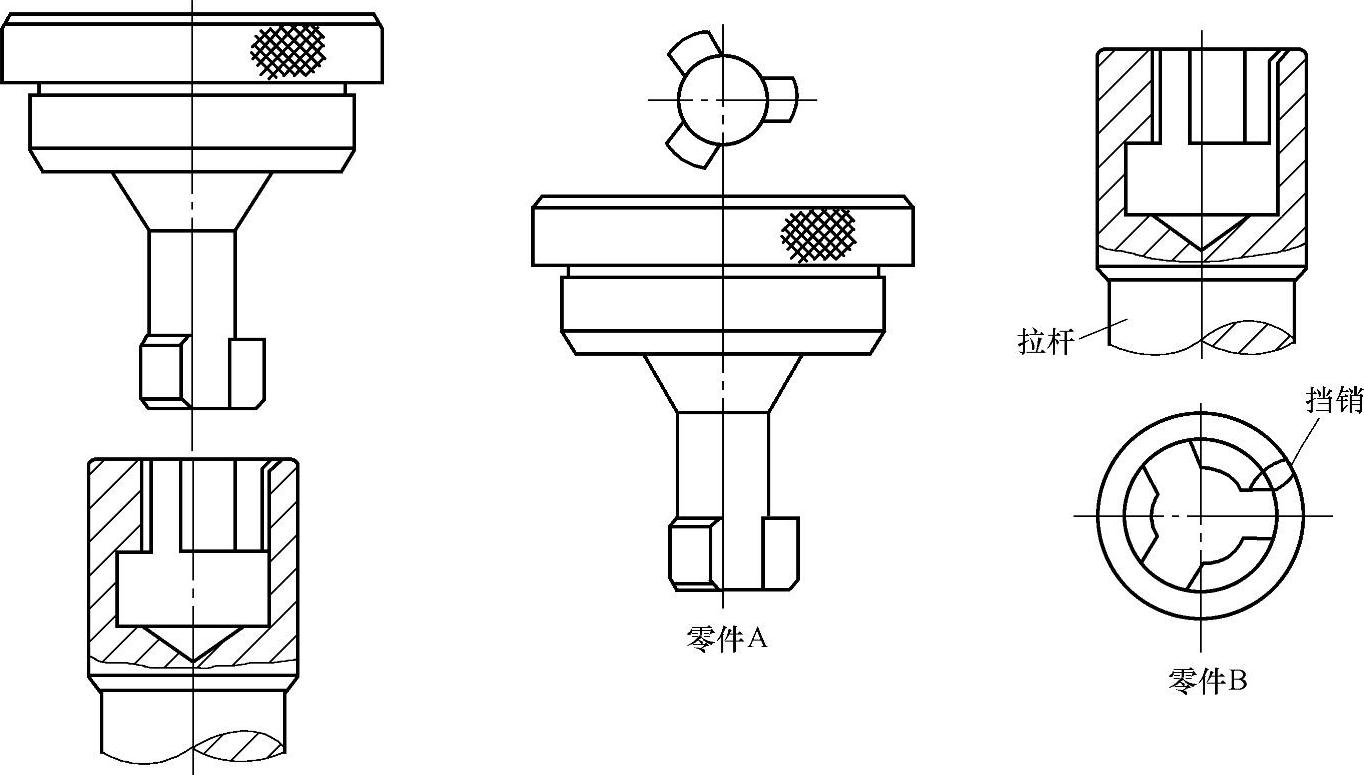

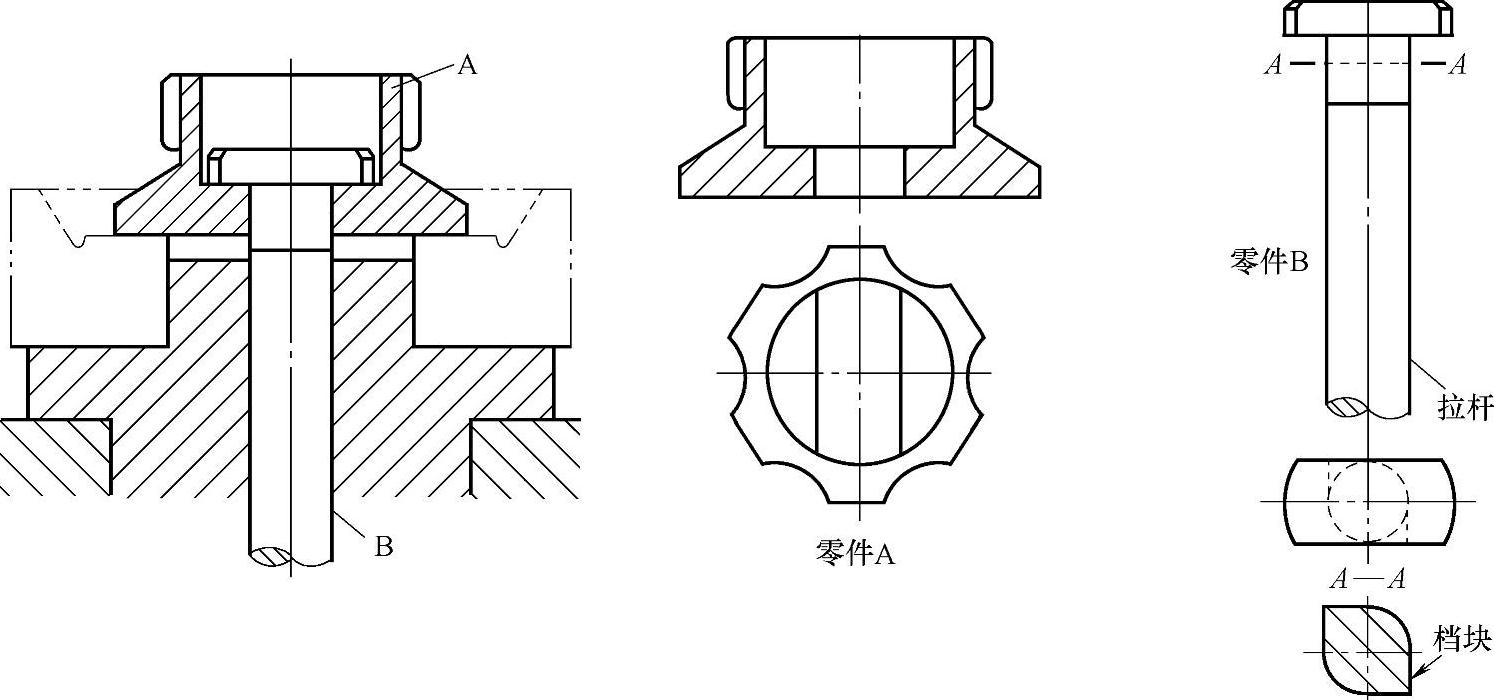

图4-10:利用T形拉杆的快速连接。T形拉杆固定在底座上,通过零件A上的槽将A放入,拉杆B就进入A的槽,且超过槽高,然后转动90°,实现快速连接。松开时,将拉杆转回90°,即可松开。挡块限制零件A相对于零件B只能旋转90°。

图4-11:利用卡环的凸块拉杆快速连接。将拉杆A插入B、C后旋转,然后,用弹簧和钢球定位,用卡环将零件A、B、C连接在一起。


图4-9


图4-10


图4-11

图4-12:用手柄凸块与拉杆的快速连接。将零件A插入零件B,旋转60°,使A、B两零件连接。

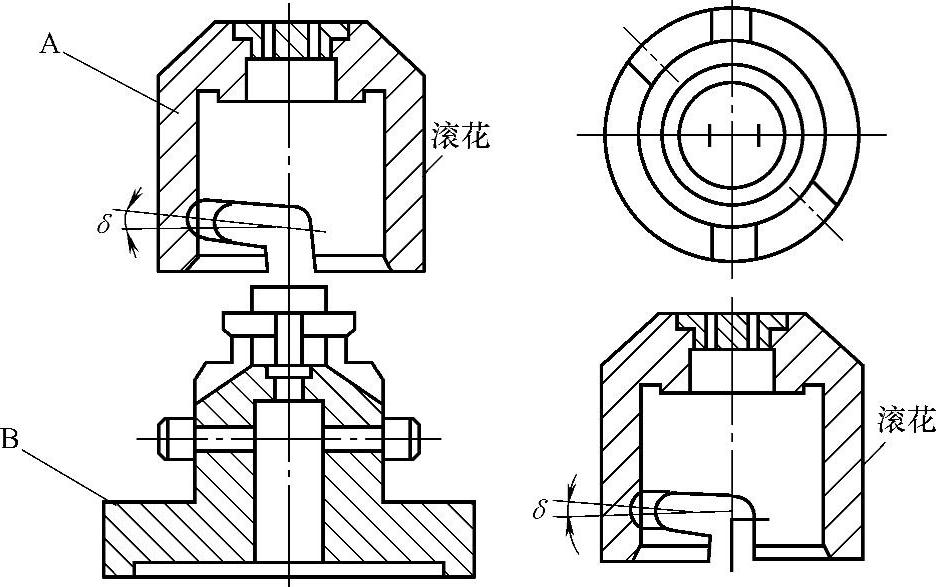

图4-13:利用圆销和斜槽的快速连接。将零件A的缺口对准零件B上的圆销,套合,再旋转一角度使之快速连接。


图4-12


图4-13

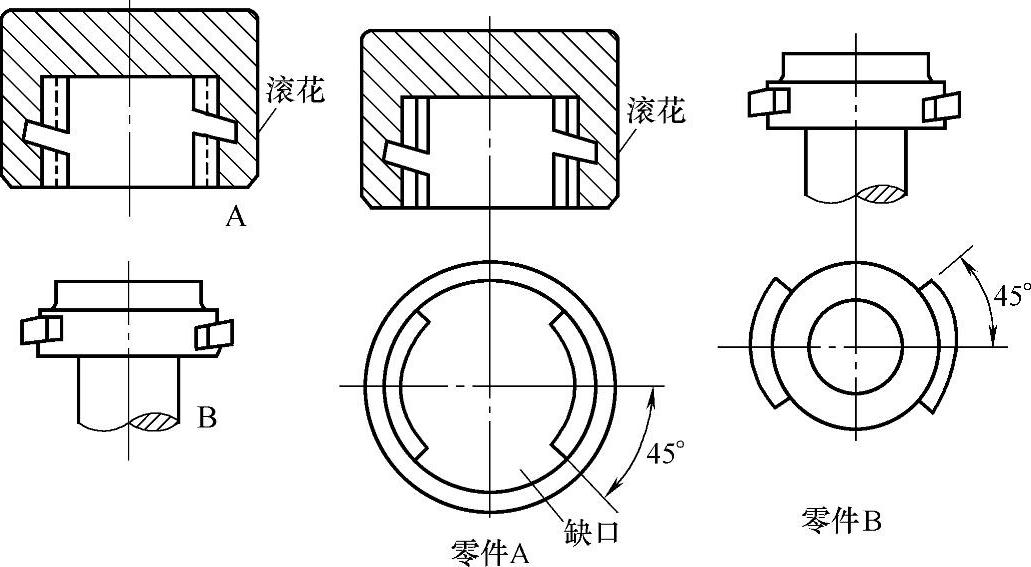

图4-14:利用凸块和斜槽的快速连接。零件B的凸块通过零件A的缺口进入孔内,旋转90°凸块进入斜槽,实现快速连接。


图4-14
