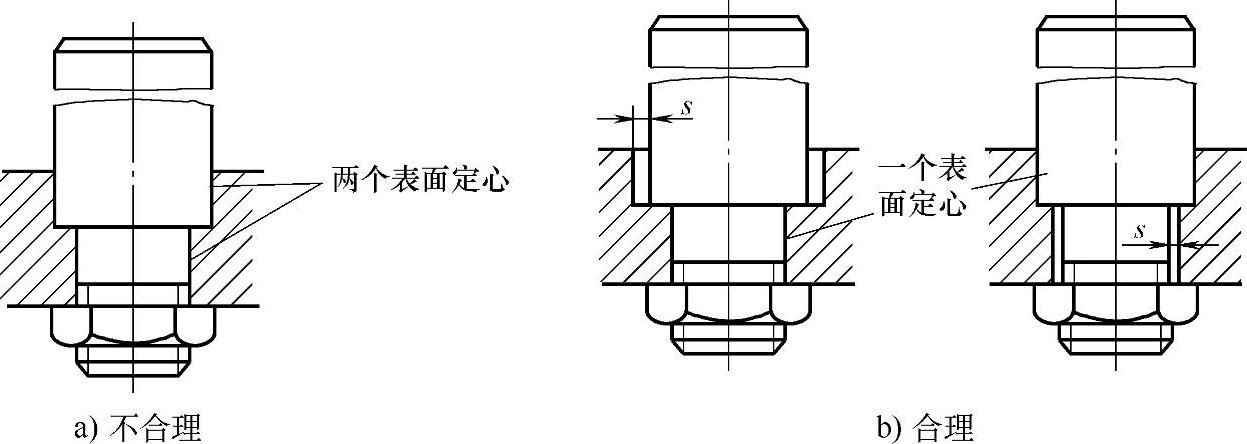

图3-14：应避免同时用两个表面定心。a）同时用两个表面定心，难保证同心，装配困难；b）用一个表面定心，另一个表面间留有间隙s，装配方便。

图3-14

图3-15：在端面花键连接的部件中，法兰不应再在轴上定心。a）在端面花键连接的部件中，法兰在轴上的定心不仅是多余的，而且会干扰端面花键的定位；b）合理的结构是在法兰与轴之间留有间隙。

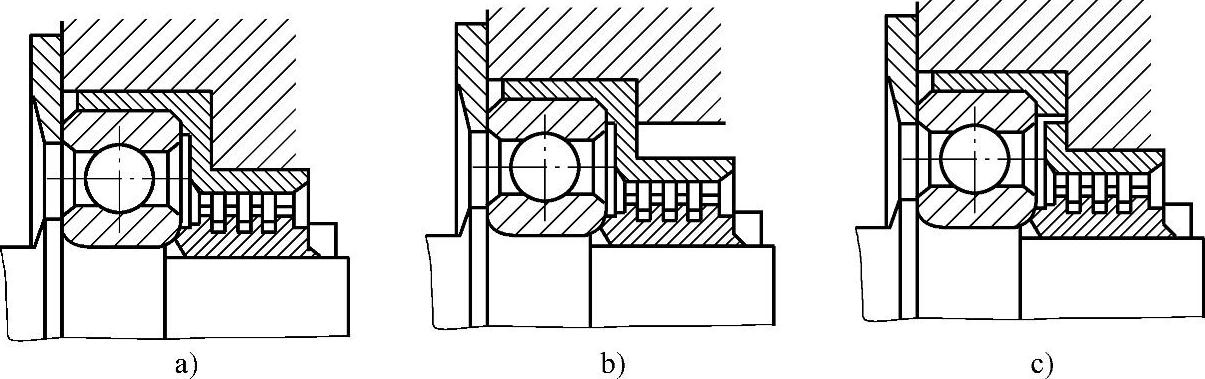

图3-16：滚动轴承和切槽弹性密封环的外壳不应同时有两个表面在箱体上定心。a）套筒上有两个定心表面，不合理；b）套筒上只有一个定心表面，合理；c）将套筒分成两个，定心表面在两个不同的套筒上，合理。

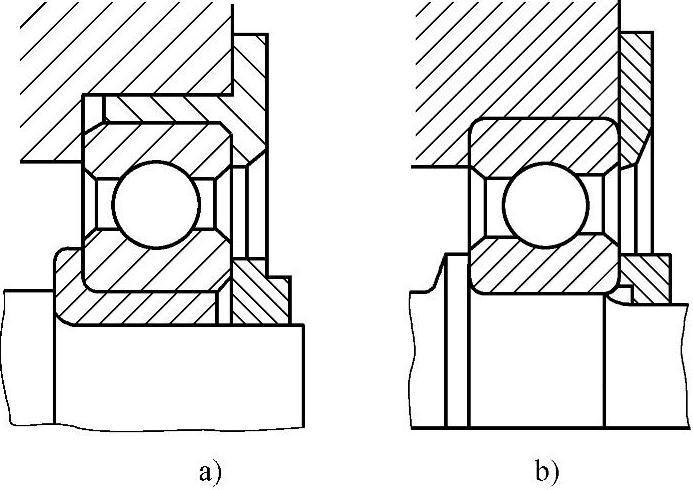

图3-17：多个同心零件连接时，尽可能减少定心表面的数量。a）滚动轴承安装在两个中间套筒内，有四个定心面，有多余的定位互相影响或干涉，降低了定心精度；b）没有中间套，减少到两个定心面时，定心精度提高大约两倍。

图3-15

图3-16(www.daowen.com)

图3-17

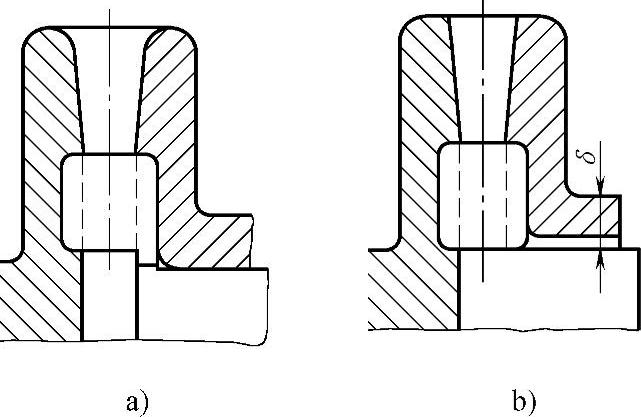

图3-18：阀杆与阀座的配合要合理选择。a）按H7/h6配合，安装阀芯时尾部会妨碍锥面定心，影响阀芯与阀座的密封配合，不合理；b）选用H9/h9配合，可对阀芯起导向作用又可阀芯与阀座自动对中，合理。

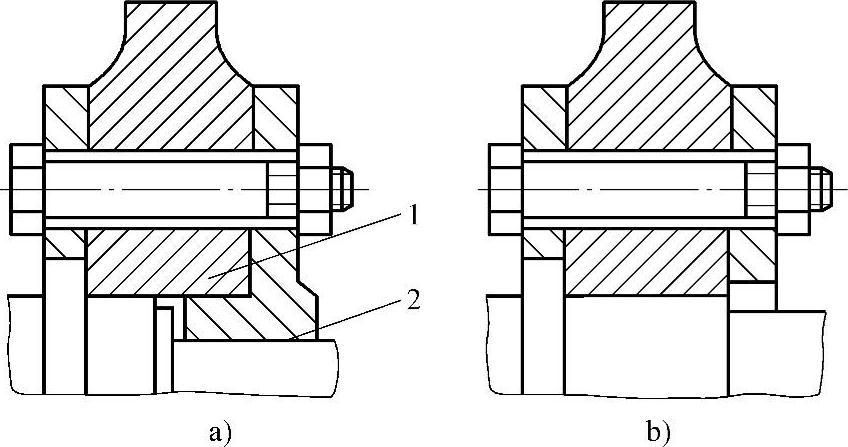

图3-19：用两个表面定心将产生干涉，影响安装。a）两处定心面（1和2）其中必有一个是虚假的，或对另一个定心面起破坏作用；b）改为零件在轴上定心，而圆盘不起定心作用，才是合理的。

图3-18

图3-19
