在同样配合精度的情况,用小直径圆柱面定心,则配合的间隙较小,定心精度高。

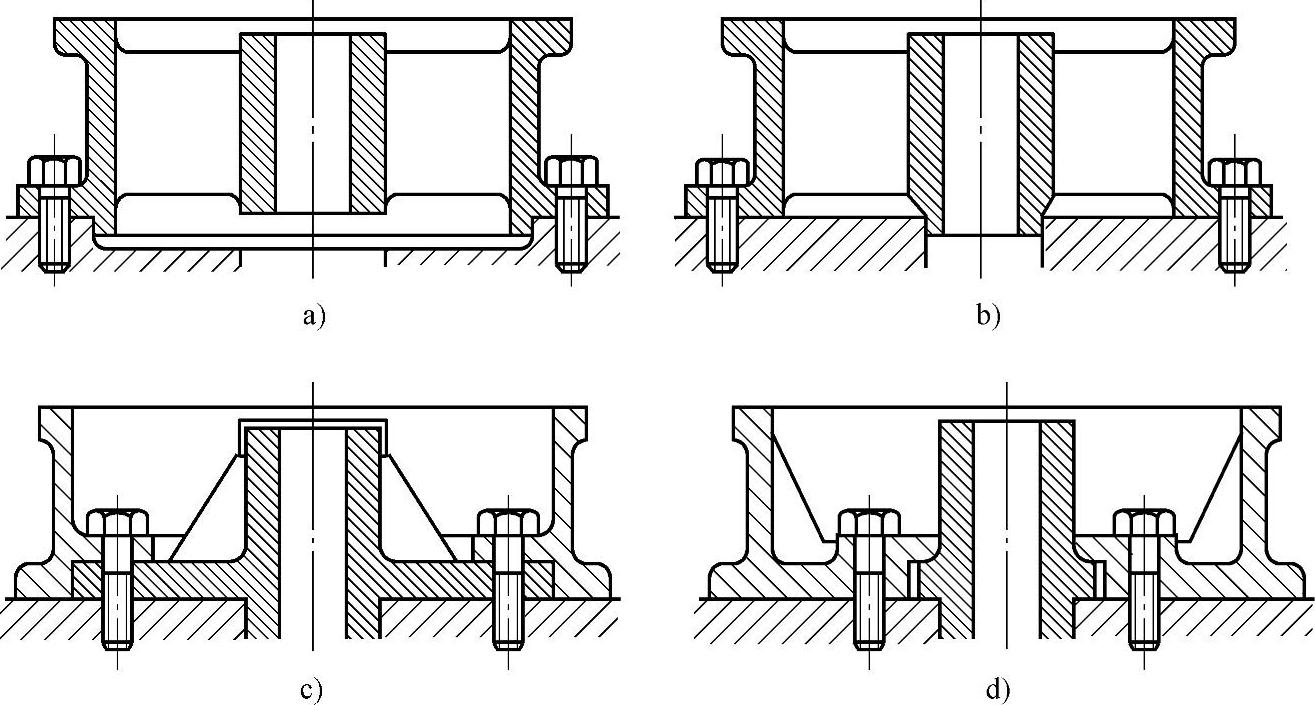

图3-7:减小定心直径,提高定心精度的结构:a)、c)用大直径定心,定心精度低;b)、d)用小直径定心,定心精度高。

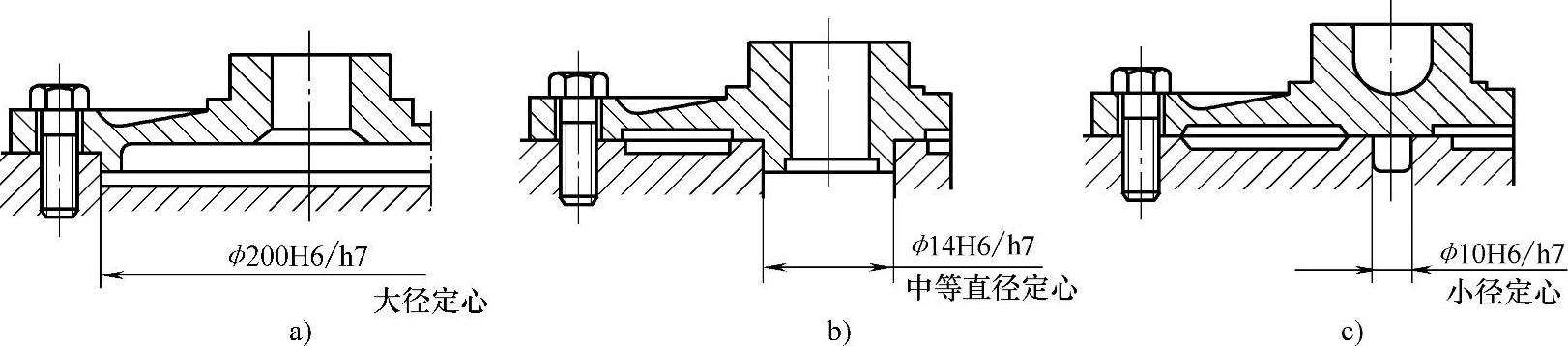

图3-8:减小支架定心直径,提高定心精度的结构:a)、b)、c)三结构配合精度相同,均为H6/h7,但最大间隙却不一样,分别为a)最大间隙为0.12mm、b)最大间隙为0.045mm、c)最大间隙为0.037mm,所以用小径定心好。

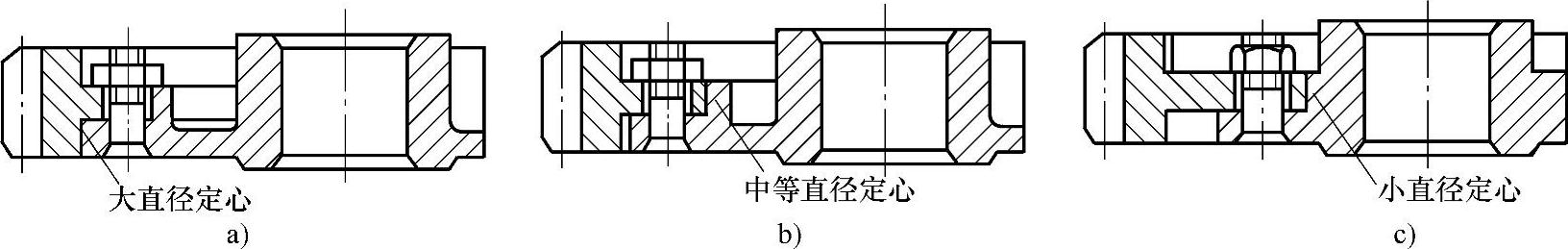

图3-9:齿轮减小定心直径,提高定心精度的结构:a)齿轮用大直径定心,间隙大,定心精度低;b)用中等直径定心较好(中等精度);c)用小直径定心,间隙小精度高(但螺钉受力大,一般采用先配合连接再加工轮齿的方法)。

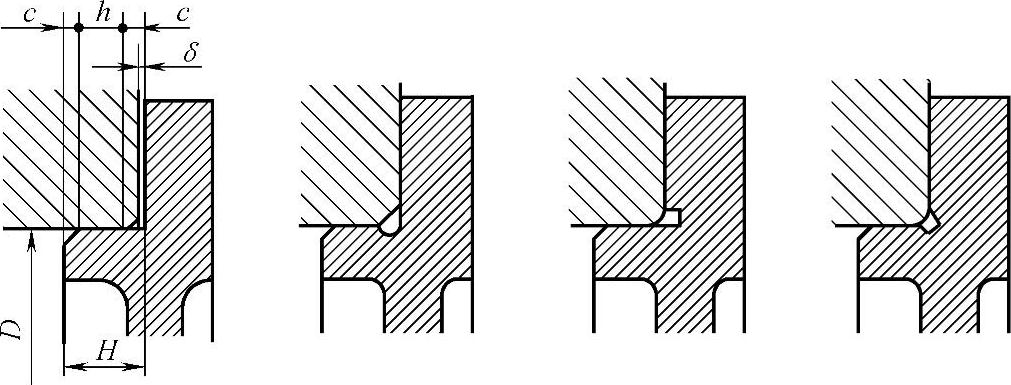

图3-10:凸缘式定心零件定心带的长度确定:凸缘式零件定心时,应保证凸缘有足够的长度,凸缘长度为:
H=h+2c+ΔH+2Δc+s
图3-7
图3-8
图3-9
(www.daowen.com)
图3-10 定心带长度确定
实际上,定心凸缘高度H(当δ=0.1~0.5mm时)可用关系式H=0.5D来确定。
式中 H——凸缘高度;
h——定心带长;
D——定心直径;
c——孔和凸缘的倒角;
ΔH——定心凸缘高度名义尺寸的负偏差;
Δc——倒角名义尺寸的正偏差;
δ——垫片厚度。

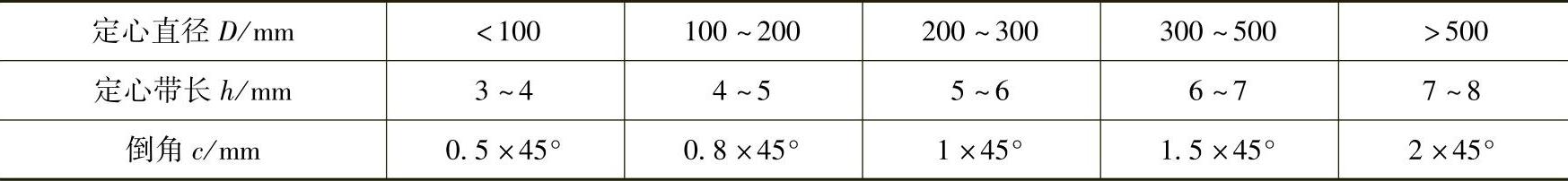

但是,定心带也不宜太长,太长则会超定位,致使法兰端面不能很好接触,故建议参考采用表中推荐的数据。
为了便于法兰端面和定心表面的加工以及避免破坏垫片,法兰端面和定心表面的交接处,应作出退刀槽(图3-10)。
