螺纹紧固件的各部分尺寸已有国家标准的规定，设计时选择标准件即可。有时候要求设计者确定它的部分尺寸，应该注意螺母有足够的高度，螺钉旋入机体要求有足够的深度以保证连接的强度，除旋入部分以外，螺栓要求有足够的螺纹留量。

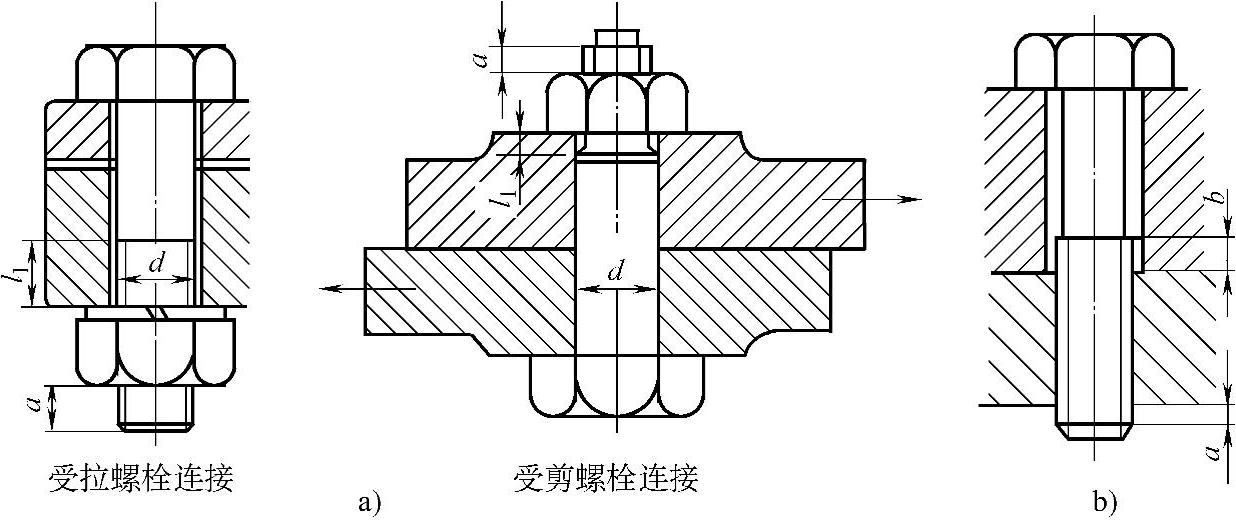

图2-16：设计螺纹连接时，考虑螺纹部分的合适留量。

a）螺栓连接

①螺纹余留长度l₁。

受拉螺栓连接：静载荷l₁≥（0.3～0.5）d；变载荷l₁≥0.75d；冲击、弯曲载荷l₁≥d。

受剪螺栓连接：l₁尽可能小。

②螺纹伸出长度a≈（0.2～0.3）d。

③螺栓轴线到被连接件边缘的距离e=d+（3～6）mm。

b）螺钉连接

①螺纹伸出长度a＞（1～2）s。

②深入通孔中的螺纹长度b＞（4～8）s，其中s为螺距。

图2-16

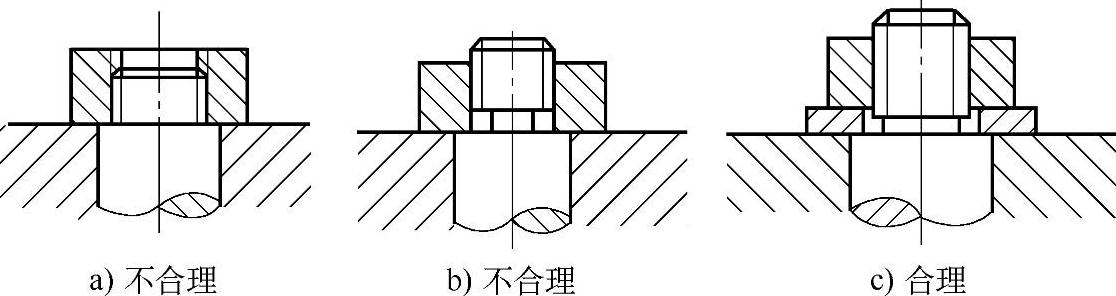

图2-17：保证螺纹有适当的旋合长度。a）螺纹的旋合不应小于螺母的高度，并且应有

适当的余留量，这里螺纹的旋合长度不够；b）这里，由于螺杆上有退刀槽，所以，退刀槽段，没有螺纹旋合，没有完全利用螺母的标准高度螺纹的旋合长度也不够；c）螺杆上退刀槽段，用垫圈垫上，使螺母与螺杆全部旋合，并且应有适当的留量。

(www.daowen.com)

图2-17

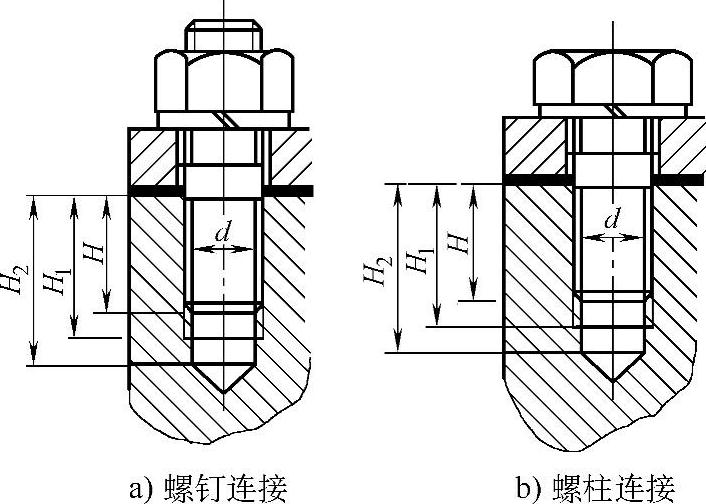

图2-18：拧入不通螺纹孔的螺纹，也有适当的旋合长度。旋合长度不够，则连接件旋合段的强度不够；长度过长，则制造、安装和拆卸都费时—浪费工时。

推荐参考以下公式计算螺纹拧入深度，当材料为：

铝或青铜 H=d

铸 铁 H=（1.25～1.5）d

铝合金 H=d

螺纹深度 H₁=H+（2～2.5）p

钻孔深度H₂=H₁+（0.5～1）d

p—螺距

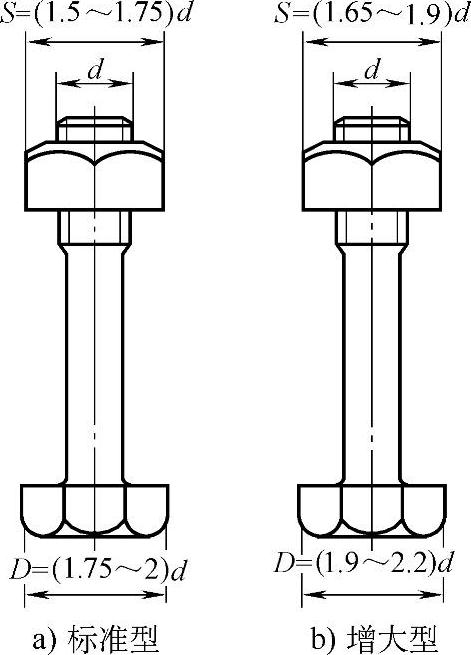

图2-19：六角螺母和螺栓头部的尺寸。

图2-18

图2-19
