在安装时要有足够的空间把螺纹紧固件装入螺孔，装入后用扳手扭紧螺母，转动扳手需要有足够的空间，设计时参考设计手册决定。

图2-7

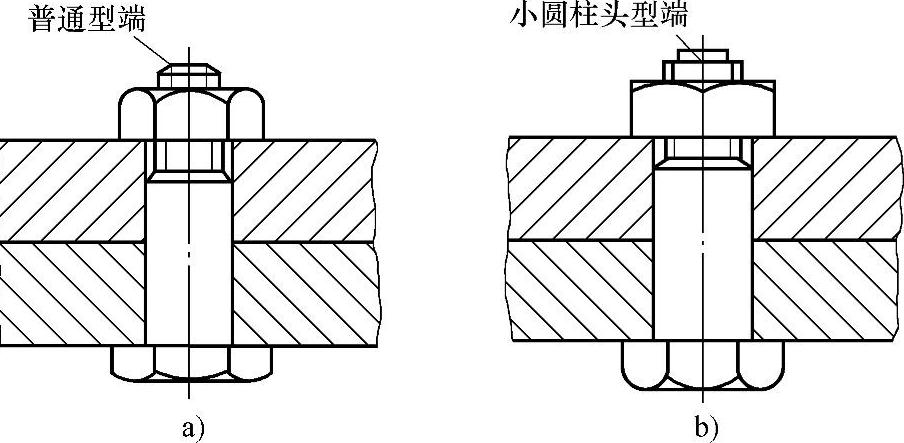

图2-7：考虑铰制孔螺栓的拆卸。a）普通型螺栓端拆卸时，容易损伤螺纹；b）采用小圆柱头型端，防止拆卸时，损伤螺纹。

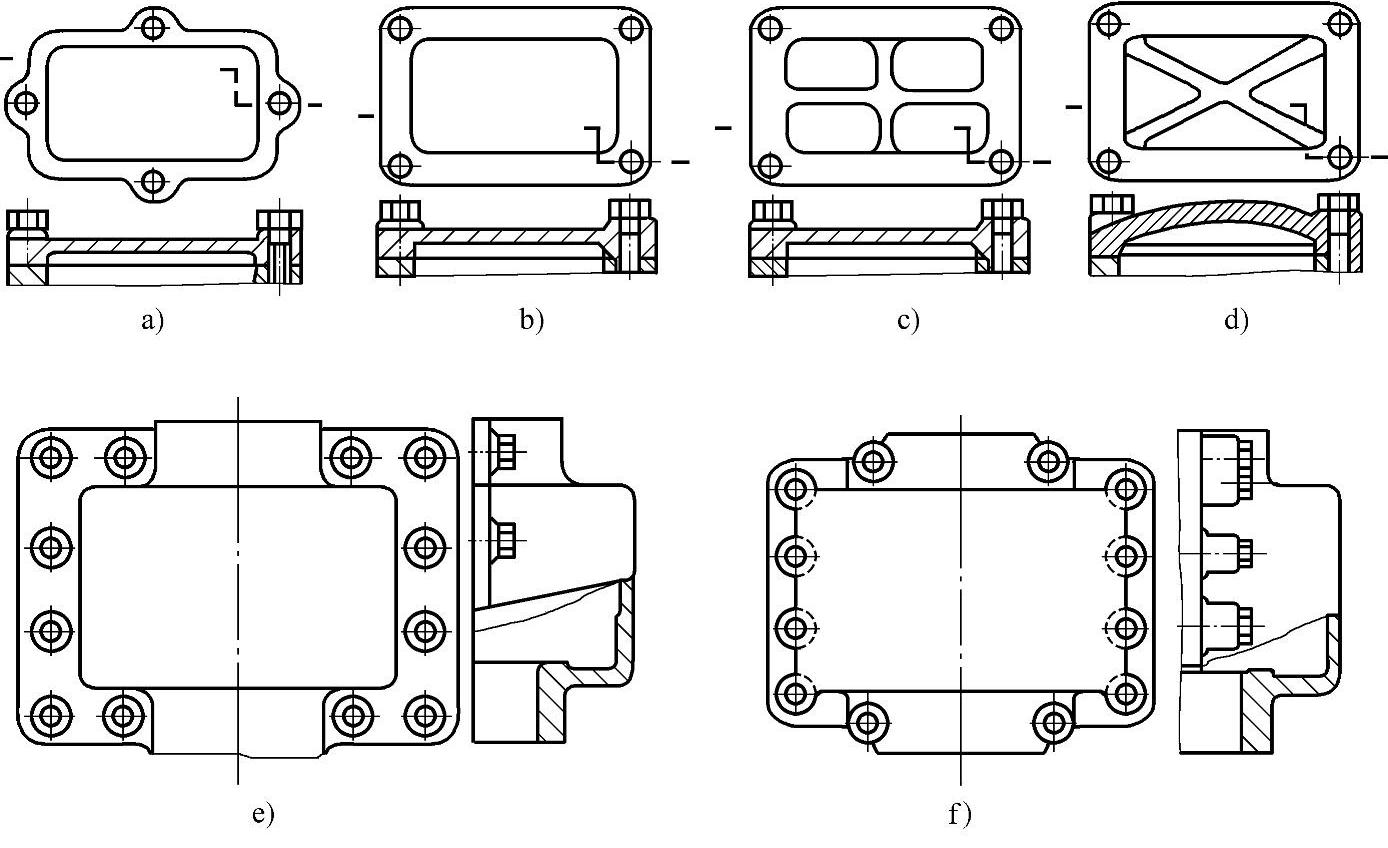

图2-8：紧固件的合理布置。连接箱盖时，应将螺钉（螺栓、螺柱）布置在被连接件刚度最好的部位，并注意螺钉间距离要求。a）错误：螺钉布置在被连接件刚度较小的部位；b）较好：螺钉布置在角上，箱盖有较大的边框，改善结合处力的分配，还可减小外形尺寸；c）采用十字筋增大被连接刚度件的刚度；d）采用对角筋，进一步增大被连接件的刚度；e）具有斜度或圆柱形的板壁中，建议避免用刚度小的凸缘，并使螺钉靠近板壁；f）将螺钉拧入浇铸在板壁上的圆柱凸台内刚性好，便于拧螺钉。

图2-8

图2-9

图2-10

图2-9：避免螺栓组与被连接件干涉。采用螺栓连接带弯曲度的薄板时，垫圈与板的弯曲处，不要互相干涉。a）垫圈与板的弯曲处互相干涉；b）垫圈与板的弯曲处不互相干涉。

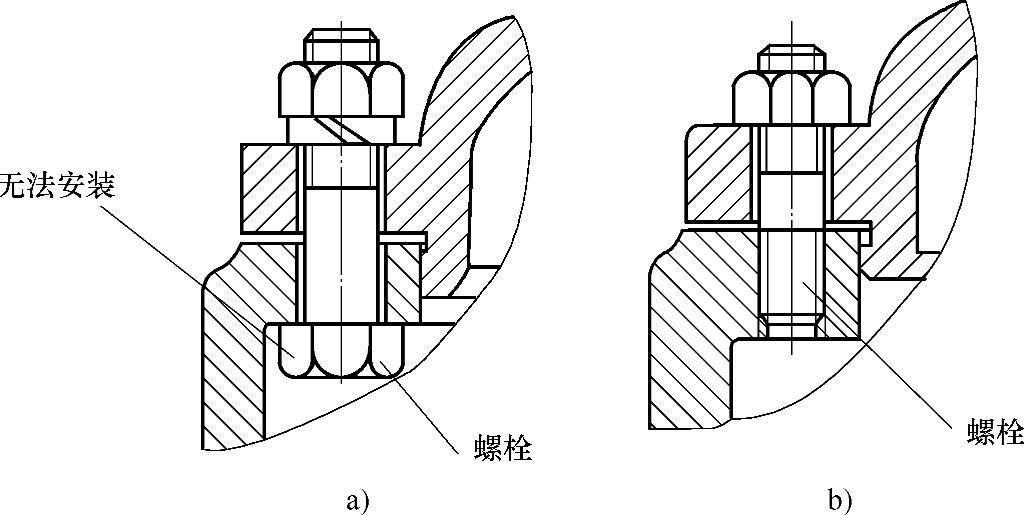

图2-10：选择紧固件要考虑装配空间。虽可制造出通孔，但采用螺栓连接安装困难，甚至无法安装，只能采用螺柱连接。a）扳手不能进入箱体内无法拧螺栓；b）采用螺柱连接，不需常装拆螺柱，操作方便。

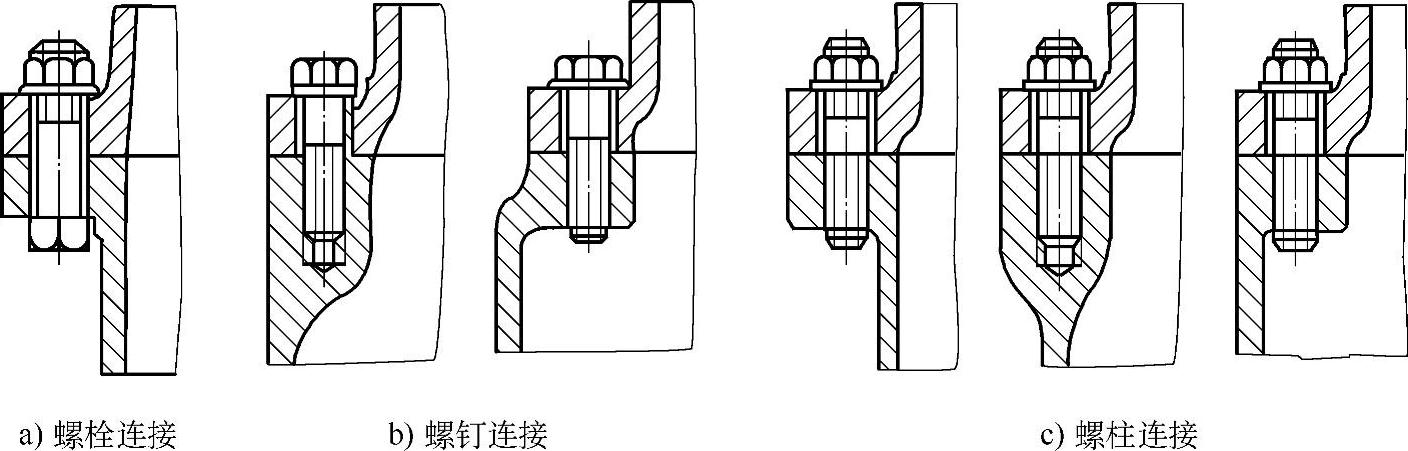

图2-11：从布置的角度比较箱体零件的连接形式。采用螺栓、螺钉或螺柱连接，主要由被连接件的结构形状和尺寸以及可利用的安装空间而定，也要考虑连接是否需要常装拆。从布置的角度进行比较，可知螺栓连接需要用双凸缘（或法兰）作为连接部分—凸缘连接（或法兰连接）螺钉和螺柱连接，可通过被连接件结构形状和尺寸，以增大连接的刚度。螺钉连接用于不常装拆的情况；螺栓或螺柱连接，一般用于常装拆的情况。

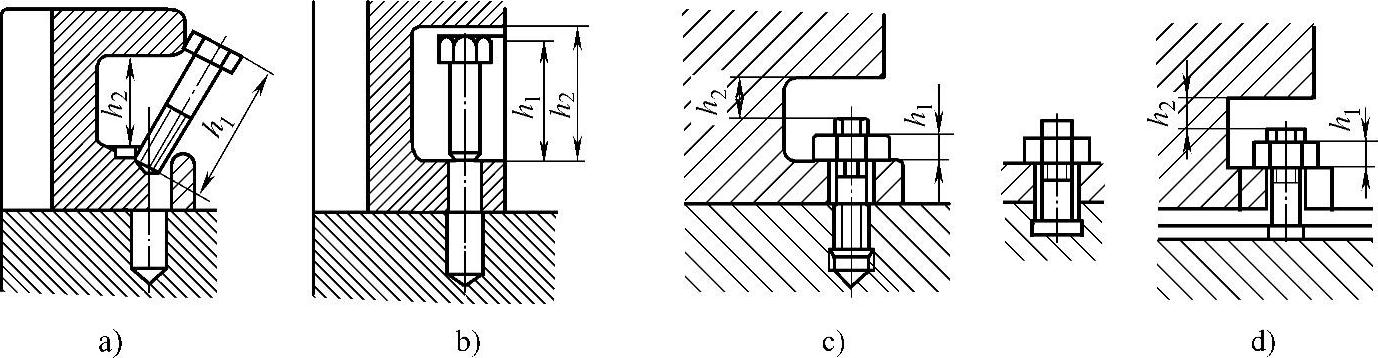

图2-12：用螺纹连接箱体与底座的结构。箱体与底座用螺纹连接应有足够的安装空间。安装空间受到限制时，可采用螺柱或T形螺栓。a）螺钉连接由于空间太小无法装入螺钉；b）要求空间高度太大；c）采用螺柱连接减小空间高度；d）T形螺栓连接空间高度最小。

(www.daowen.com)

图2-11

图2-12

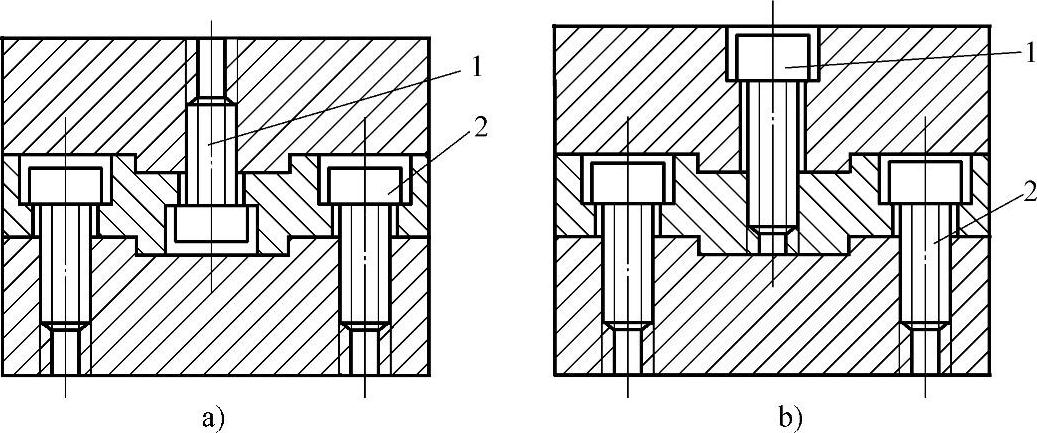

图2-13：考虑螺钉连接装配的可能性。a）先将螺钉2拧上则螺钉1就无法拧入，先将螺钉1拧上则螺钉2就无法拧入，三个零件无法紧固在一起；b）先将螺钉2拧上使下面两个零件紧固在一起，再拧上螺钉1使三个零件紧固在一起，装拆方便。

图2-14：考虑放入螺钉的可能性。a）空间太小，螺钉放不进去，无法装配；b）有足够空间可以放入螺钉。

图2-13

图2-14

图2-15：法兰连接时螺栓直径和间距的关系。对于受力不大、不承受内压力和高温作用的连接，推荐用估算方法：

紧固法兰的螺栓直径d=6+（0.15～0.018）D，D为法兰的平均直径。

灰铸铁和轻合金的凸缘厚度h=6+（0.022～0.025）D，高强度铸铁的凸缘厚度h=4+（0.022～0.025）D。

螺栓间的距离l=ad，低刚性凸缘a=5～6，中等刚性凸缘a=6～8，拉紧高刚性凸缘a=8～10。

图2-15
