常用螺纹连接件有螺栓、螺钉、螺柱、紧定螺钉等，按使用条件（载荷大小和性质、是否要求经常拆卸、被连接件的尺寸和材料等）选择其类型。

图2-1

图2-2

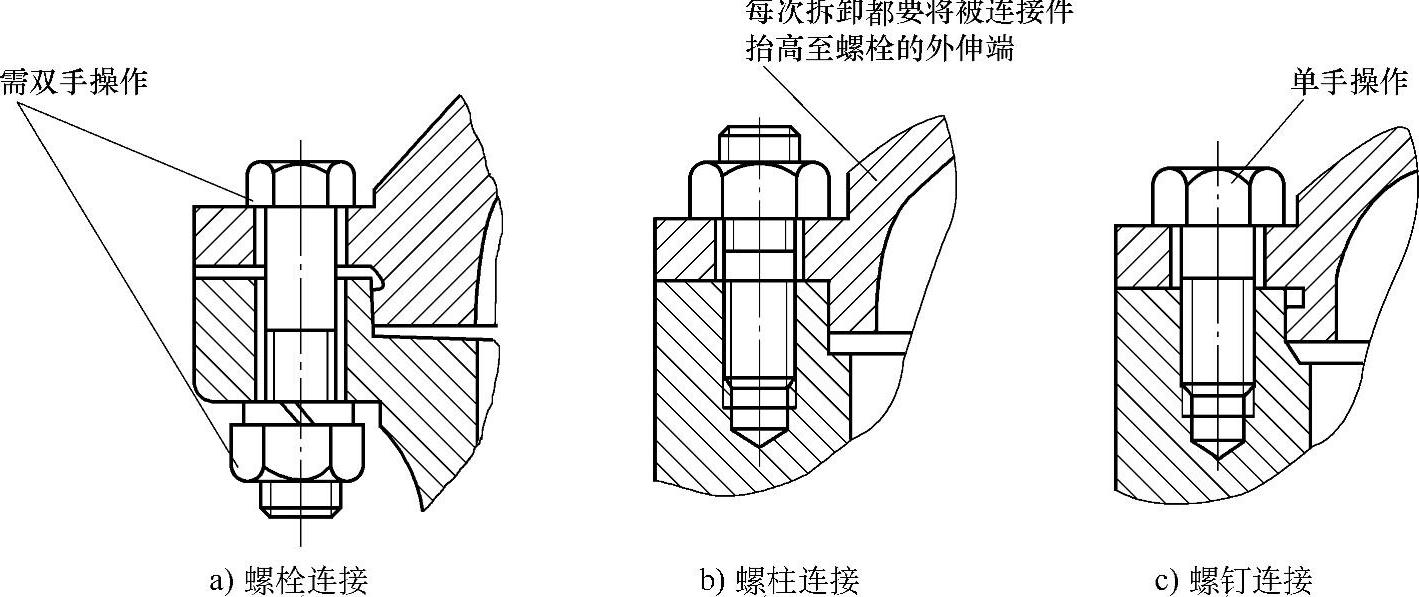

图2-1：螺栓、螺柱、螺钉的合理使用。常拆卸的连接采用螺栓和螺柱连接。a）在被连接件上制造出通孔，装卸时，不易损坏被连接件，用于常装拆的连接，一般需双手同时操作；b）在第一次安装时，就将螺柱固定在被连接件上，不需常装拆螺柱，适用于常装拆的连接；c）在被连接件上作出螺纹孔，装拆时容易损坏螺纹孔，只适用于不常装拆的连接。

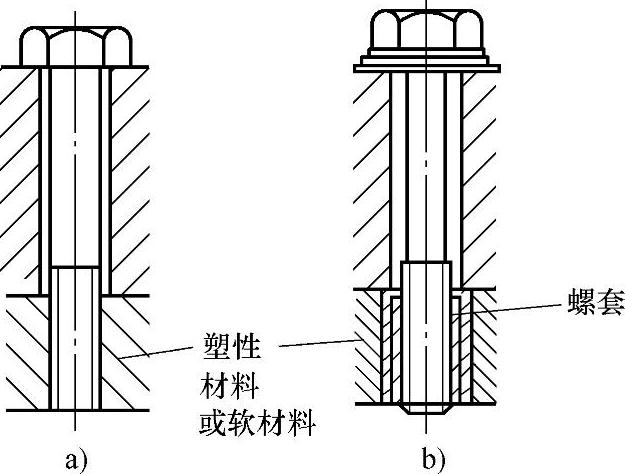

图2-2：螺纹零件为软材料时，采用螺纹套。当螺纹零件为脆性材料或软材料时，不宜采用螺钉连接，如果需要采用，则可加装材料强度高的螺纹衬套，铸入、嵌入或通过螺纹紧固到被连接件上。a）螺钉直接拧在软材料的零件的螺纹孔内，容易损坏被连接件；b）加上螺纹套，保护被连接件。

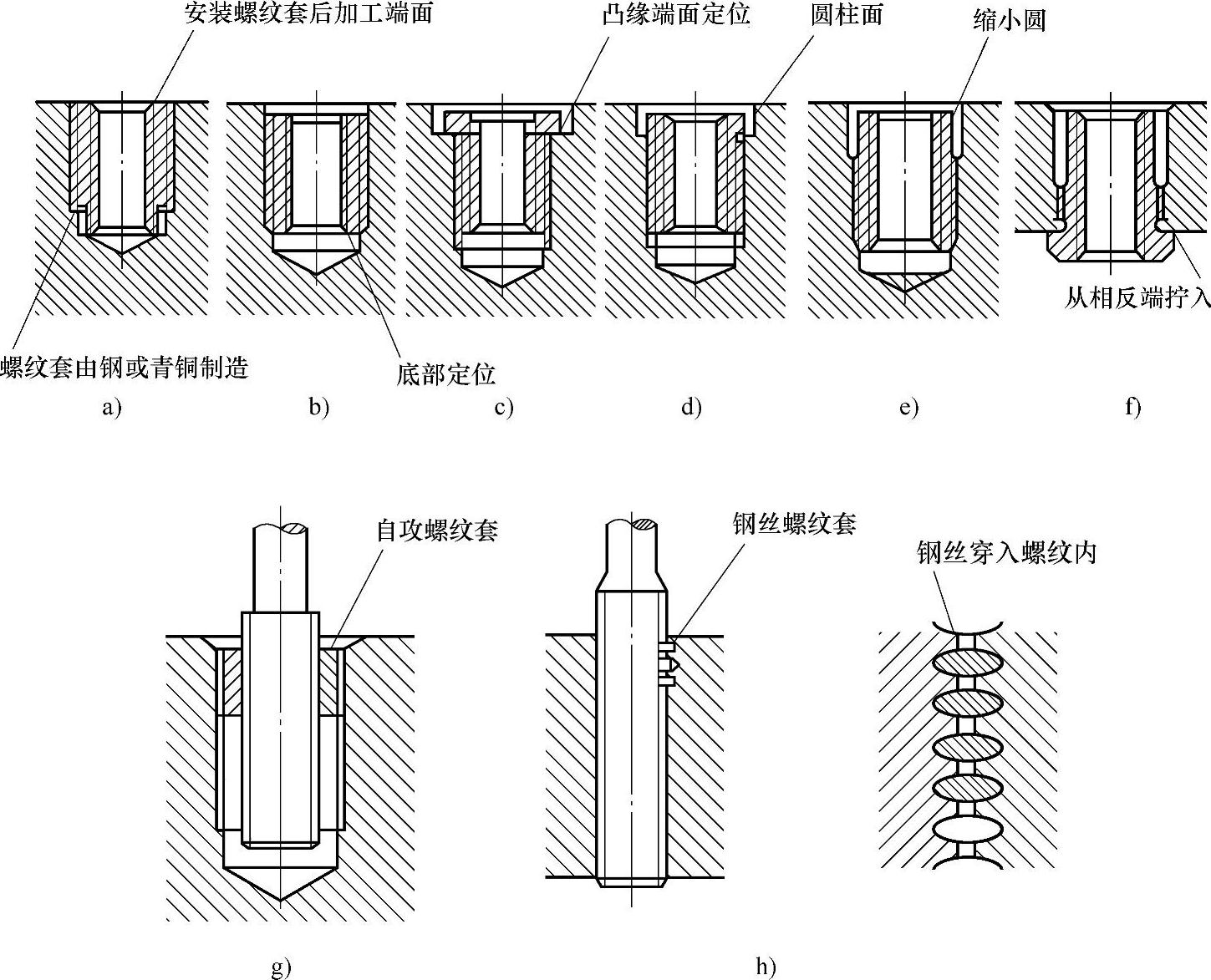

图2-3：螺纹套的结构形式。螺纹套的材料一般为钢或铜。

图2-3(www.daowen.com)

图2-4

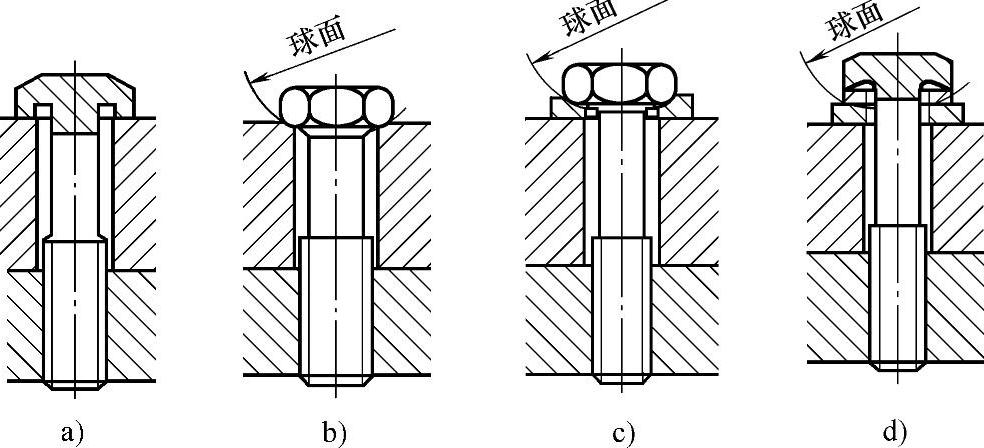

图2-4：螺钉连接自动调心的方法。为了提高受变载螺钉的抗拉强度，采用球面垫圈自动调心、卸载槽和稍减小光杆段的直径。a）在螺钉头的下部车出卸载槽；b）在螺钉头的下部和被连接件的孔端作出球面；c）在螺钉头的下部作出球面和与之相配的球面垫圈进行调心；d）采用卸载槽和两个对合的球面垫圈调心。

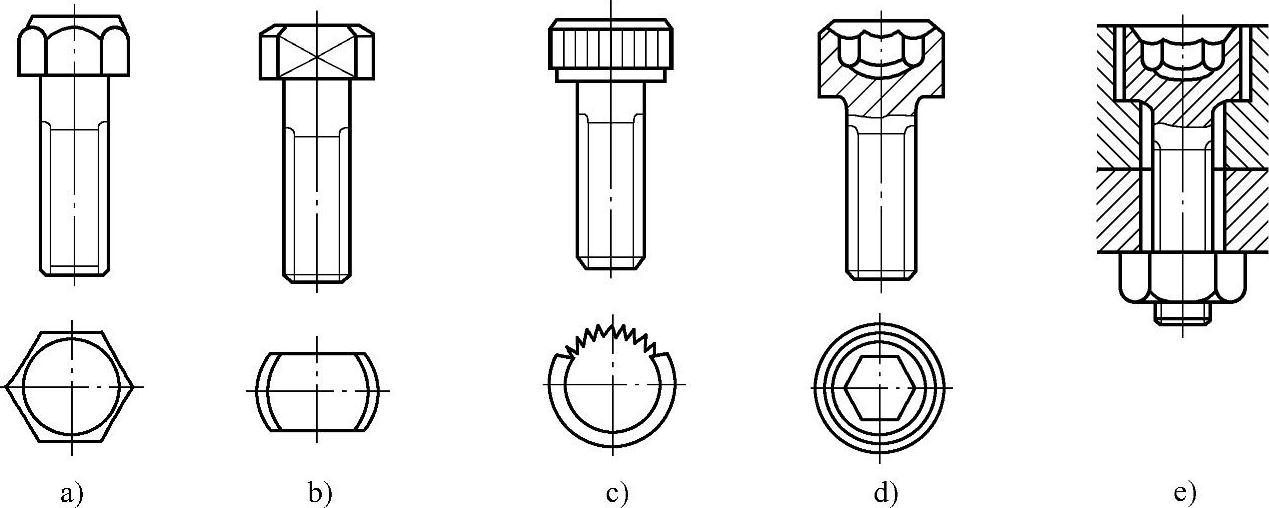

图2-5：螺栓的头部形状。螺栓的头部形状种类很多，根据其受力大小、操作的方便性、安全性等，为了增加摩擦而采用带凸缘（或法兰面）的螺栓头。合理设计螺栓头部与杆部连接处的形状，避免应力集中，提高螺栓的强度有较大的影响。a）六角头螺栓，由六角钢材制造，加工方便，拧紧力大，应用广泛；b）圆柱头切平面螺栓，加工方便，没有六角头螺栓操作方便；c）圆柱头带三角花键，需用专用内花键扳手；d）内六角头螺栓用于埋头螺栓，安全美观；e）内六角头螺栓安装后的结构。

图2-5

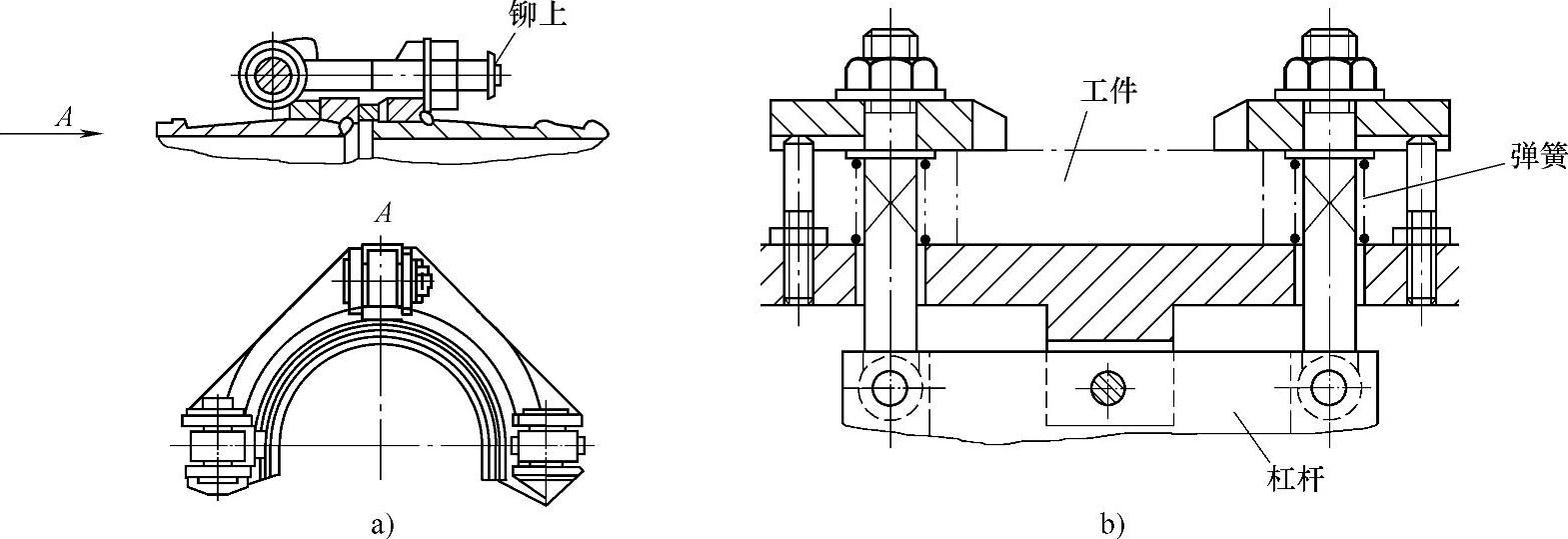

图2-6：活节螺栓的应用。采用活节螺栓可实现快速装拆且活节螺栓不会丢失。a）用活节螺栓快速装卸管道，只需松开螺母就可旋转活节螺栓，从而可以快速拆卸管道，为防止丢失螺母可在活节螺栓的端部铆上一个垫圈；b）用活节螺栓同时夹紧两个压板，将左边的螺母拧紧，由于杠杆的作用，使左右压板同时压紧工件，拆卸时松开左边螺母即松开左右压板，将压板向左右移开，即可取出工件。

图2-6
