自动运行方式的设置与优化

1.概述

（1）进入自动加工操作步骤

1）按“自动方式”键978-7-111-35733-9-Part02-493.jpg选择自动运行方式。

2）屏幕上显示“自动方式”状态图，显示位置、主轴值、刀具值以及当前的程序段，如图7-41所示。

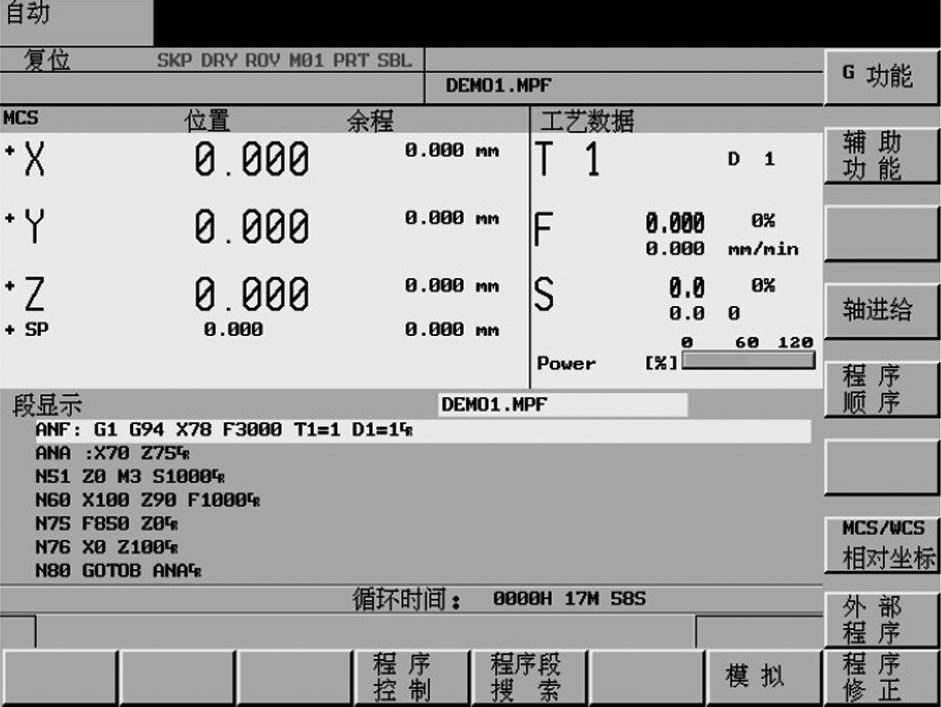

图7-41 自动方式“程序控制”窗口

（2）软键含义

978-7-111-35733-9-Part02-495.jpg：按此键显示所有用于选择程序控制方式的软键（如程序段跳跃，程序测试）。

978-7-111-35733-9-Part02-496.jpg：在程序测试方式下，所有到进给轴和主轴的给定值被禁止输出，此时给定值区域显示当前运行数值。

978-7-111-35733-9-Part02-497.jpg：进给轴以空运行设定数据中的设定参数运行。执行空运行时，进给速度编程指令无效。

978-7-111-35733-9-Part02-498.jpg：程序在执行到有MO1指令的程序段时，停止运行。

978-7-111-35733-9-Part02-499.jpg：程序运行到前面有斜线标志的程序段时，跳过不予执行（比如：“/N160”）。

978-7-111-35733-9-Part02-500.jpg：此功能生效时，零件程序逐段运行。每个程序段逐段解码，在程序段结束时有一暂停。但是，没有空运行进给的螺纹程序段为例外，螺纹程序段运行结束后才会产生一暂停。单段功能只有处于程序复位状态时才可以选择。

978-7-111-35733-9-Part02-501.jpg：按“快速修调”键，修调开关对于快速进给也生效。

978-7-111-35733-9-Part02-502.jpg：按“退出”键，退出当前正在执行的窗口。

978-7-111-35733-9-Part02-503.jpg：使用“程序段搜索”功能可以找到程序中任意一个程序段。

978-7-111-35733-9-Part02-504.jpg：程序段搜索，计算照常进行。在程序段搜索时，与正常程序方式下一样计算照常进行，但坐标轴不移动。

978-7-111-35733-9-Part02-505.jpg：程序段搜索，直至程序段终点位置。在程序段搜索时，与正常程序方式下一样计算照常进行，但坐标轴不移动。

978-7-111-35733-9-Part02-506.jpg：程序段搜索，不进行计算。在程序段搜索期间不执行计算功能。

978-7-111-35733-9-Part02-507.jpg：光标定位到中断点所在的主程序段，在子程序中自动设定搜索目标。

978-7-111-35733-9-Part02-508.jpg：搜索键，提供“行查找”和“文本查找”功能。

978-7-111-35733-9-Part02-509.jpg：利用线图可以显示编程的刀具轨迹。(www.daowen.com)

978-7-111-35733-9-Part02-510.jpg：在此可以修改错误的程序，所有修改会立即被存储。

978-7-111-35733-9-Part02-511.jpg：打开G功能窗口，显示所有有效的G功能。每个G功能分配在一个功能组下，并在窗口中占有一固定位置。通过操作“向上翻页”键或“向下翻页”键，可以显示其他的G功能，如图7-42所示。


图7-42 “G功能”窗口

978-7-111-35733-9-Part02-513.jpg：在此窗口显示所有有效的辅助功能和M功能。再按此键，关闭窗口。

978-7-111-35733-9-Part02-514.jpg：按此键显示轴进给窗口。再按此键，关闭窗口。

978-7-111-35733-9-Part02-515.jpg：从7段程序转换到3段程序。

978-7-111-35733-9-Part02-516.jpg：操作此键可以分别选择机床坐标系、工件坐标系或相对坐标系中的实际值。

978-7-111-35733-9-Part02-517.jpg：外部程序可以通过RS232接口传送到控制系统，然后按NC启动键后立即执行。

2.选择并启动零件程序——“加工”操作区

在启动程序之前必须调整好系统和机床，安装好工件和刀具，同时必须注意安全操作机床。

操作步骤：

1）按“自动方式”键选择自动运行方式。

2）按“程序管理器”键，显示出系统中所有的程序。

3）用光标键把光标移动到要执行的程序上。

4）用“执行”软键选择待运行的加工程序，被选择的程序名显示在屏幕区“程序名”下。

5）如果有必要，你可以用“程序控制”软键确定程序的运行状态，如图7-43所示。

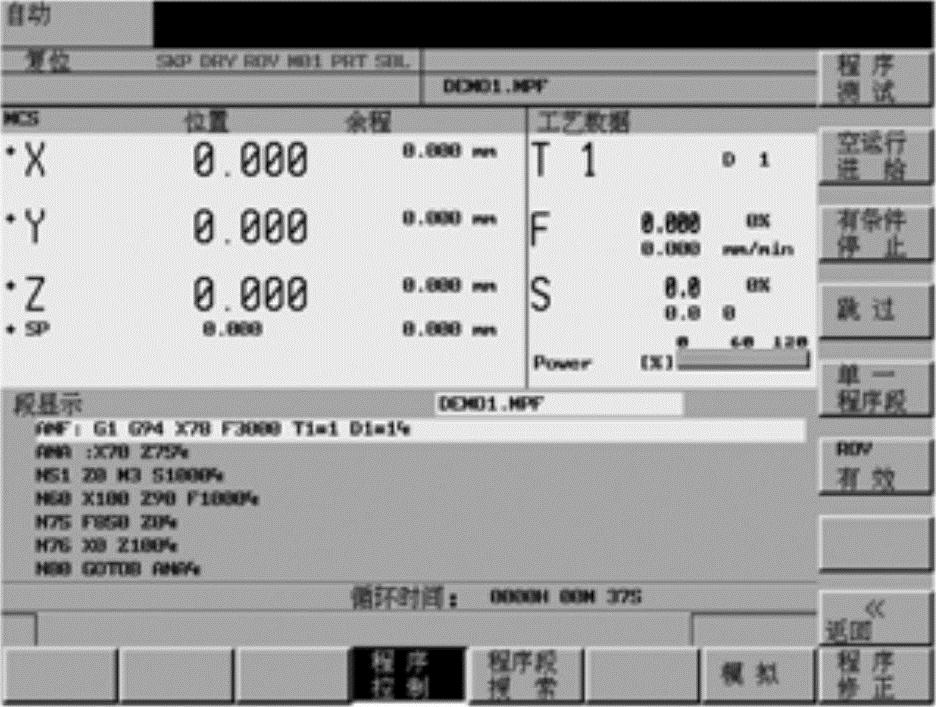

图7-43 “程序控制”窗口

6）按下“数控启动”键978-7-111-35733-9-Part02-519.jpg执行零件程序。
