程序输入与编辑方法优化

1.零件程序概述

（1）操作步骤

1）选择“程序”操作区。

2）按978-7-111-35733-9-Part02-429.jpg键，打开“程序管理器”，以列表形式显示零件程序或者循环目录。程序管理窗口如图7-29所示。

3）在程序目录中用光标键选择零件程序；为了更快地查找到程序，输入程序名的第一个字母。控制系统自动把光标定位到含有该字母的程序前。

（2）软键含义

978-7-111-35733-9-Part02-430.jpg：按“程序”键显示零件程序目录。

978-7-111-35733-9-Part02-431.jpg：按下此键选择待执行的零件程序，按“数控启动”键时启动执行该程序。

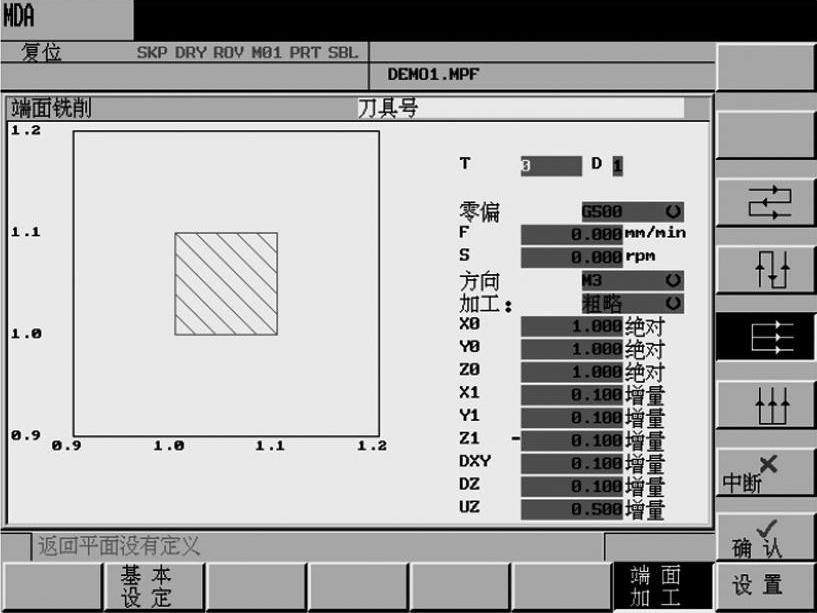

图7-28 端面铣削


图7-29 程序管理窗口

978-7-111-35733-9-Part02-434.jpg：操作此键可以输入新的程序。

978-7-111-35733-9-Part02-435.jpg：操作此键可以把所选择的程序复制到另一个程序中。

978-7-111-35733-9-Part02-436.jpg：按此键打开待执行的程序。

978-7-111-35733-9-Part02-437.jpg：用此键可以删除光标定位的程序，并提示对该选择进行确认。按下“确认”键执行清除功能，按“返回”键取消并返回。

978-7-111-35733-9-Part02-438.jpg：操作此键出现一窗口，在此窗口可以更改光标所定位的程序名称；输入新的程序名后按“确认”键，完成名称更改；按“返回”键取消此功能。

978-7-111-35733-9-Part02-439.jpg：按此键，通过RS232接口，把零件程序送到计算机中保存。

978-7-111-35733-9-Part02-440.jpg：按此键，通过RS232接口装载零件程序。接口的设定请参照“系统”操作区域。零件程序必须以文本的形式进行传送。

978-7-111-35733-9-Part02-441.jpg：按此键显示标准循环目录，只有当用户具有确定的权限时才可以使用此键。

978-7-111-35733-9-Part02-442.jpg：按下此键显示“用户循环”目录表。对应于不同的存储级，可显示“新程序、复制、打开、删除、重命名、读出和读入”等软键，如图7-30所示。

2.输入新程序——“程序”操作区

操作步骤

1）按键978-7-111-35733-9-Part02-443.jpg，选择“程序”操作区，显示NC中已经存在的程序目录。

2）按“新程序”键，出现一对话窗口，在此输入新的主程序和子程序名称，如图7-31所示。主程序扩展名.MPF可以自动输入，而子程序扩展名.SPF必须与文件名一起输入。


图7-30 用户循环窗口


图7-31 新程序输入屏幕格式

3）输入新文件名。

4）按“确认”键接收输入，生成新程序文件，现在可以对新程序进行编辑。

5）用“中断”键中断程序的编制，并关闭此窗口。(www.daowen.com)

3.程序的编辑——“程序”运行方式

在编辑功能下，零件程序不在执行状态时，都可以进行编辑。对零件程序的任何修改，可立即被存储，如图7-32所示。

软键含义：

978-7-111-35733-9-Part02-446.jpg：程序编辑器。

978-7-111-35733-9-Part02-447.jpg：使用此键，执行所选择的文件。

978-7-111-35733-9-Part02-448.jpg：按此键，选择一个文本程序段，直至当前光标位置。


图7-32 程序编辑器窗口

978-7-111-35733-9-Part02-450.jpg：用此键，复制一个程序段到剪贴板。

978-7-111-35733-9-Part02-451.jpg：用此键，把剪贴板上的文本粘贴到当前的光标位置。

978-7-111-35733-9-Part02-452.jpg：按此键，删除所选择的文本程序段。

978-7-111-35733-9-Part02-453.jpg：用“搜索”键和“搜索下一个”键在所显示的程序中查找一个字符串。在输入窗口输入所搜索的字符，按“确认”键启动搜索过程；按“返回”键则不进行搜索，退出窗口；按此键继续搜索要查询的目标文件。

978-7-111-35733-9-Part02-454.jpg：使用该功能，替换当前光标位置到程序结束处之间的程序段号。

978-7-111-35733-9-Part02-455.jpg：在重新编译循环时，把光标移到程序中调用循环的程序段中。使用此功能译码循环名，并在其屏幕格式中处理相应的参数。如果所设定的参数不在有效范围之内，则该功能会自动进行判别，并且恢复使用原来的默认值。

屏幕格式关闭之后，原来的参数就被所修改的参数取代。

注意：仅仅是自动生成的程序块/程序段才可以重新进行编译。

4.通过RS232接口进行数据传送

（1）功能

通过控制系统的RS232接口可以读出数据（比如零件程序）并保护到外部设备中，同样也可以从那儿把数据再读入到系统中。当然，RS232接口必须首先与数据保护设备进行匹配。

文件类型有零件程序（含零件主程序、子程序）和标准循环。

（2）操作步骤

1）打开“程序管理器”，进入NC程序主目录。

2）978-7-111-35733-9-Part02-456.jpg：用此键通过RS232接口存储零件程序，如图7-33所示。

3）978-7-111-35733-9-Part02-457.jpg：使用此键选择所有的文件。选择零件程序目录中所有的文件，并开始数据传送。

4）978-7-111-35733-9-Part02-458.jpg：用此键启动输出过程。从零件程序目录中输出一个或几个文件。按“停止键”中断传送过程。

5）978-7-111-35733-9-Part02-459.jpg：按此键通过RS232接口装载零件程序。


图7-33 读出程序

6）978-7-111-35733-9-Part02-461.jpg：错误记录。所有传送的文件均列表并显示状态信息。传送信息及其含义见表7-8。

表7-8 传送信息及其含义
