1.圆弧槽循环指令SLOT1

（1）编程格式

SLOT1（RTP，RFP，SDIS，DP，DPR，NUM，LENG，WID，CPA，CPO，RAD，STA1，INDA，FFD，FFP1，MID，CDIR，FAL，VARI，MIDF，FFP2，SSF）

（2）参数说明

RTP，RFP，SDIS，DP，DPR，NUM，LENG，CPA，CPO，RAD，STA1，INDA，FFD，FFP1，MID：意义同LONGHOLE。

WID：实数，环状槽孔宽度（不输入正负号）。

CDIR：实数，加工环状槽孔的最大方向，值：2（用于G2），3（用于G3）。

FAL：实数，槽边缘的精加工余量（无符号输入）。

VARI：整数，加工类型；值：0=完全加工，1=粗加工，2=精加工。

MIDF：实数，精加工的最大进刀深度。

FFP2：实数，精加工进刀速率。

SSF：实数，精加工速度。

（3）SLOT1圆周上的槽循环指令参数 见图5-60。

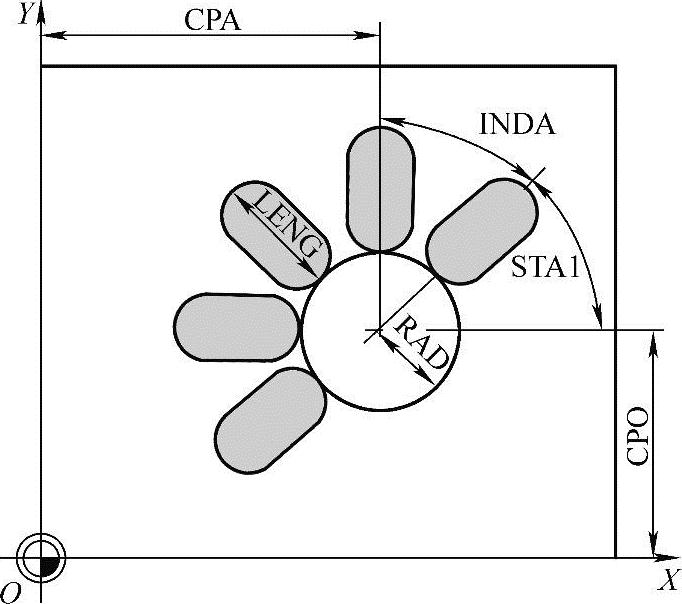

图5-59 LONGHOLE圆周上长孔循环指令参数

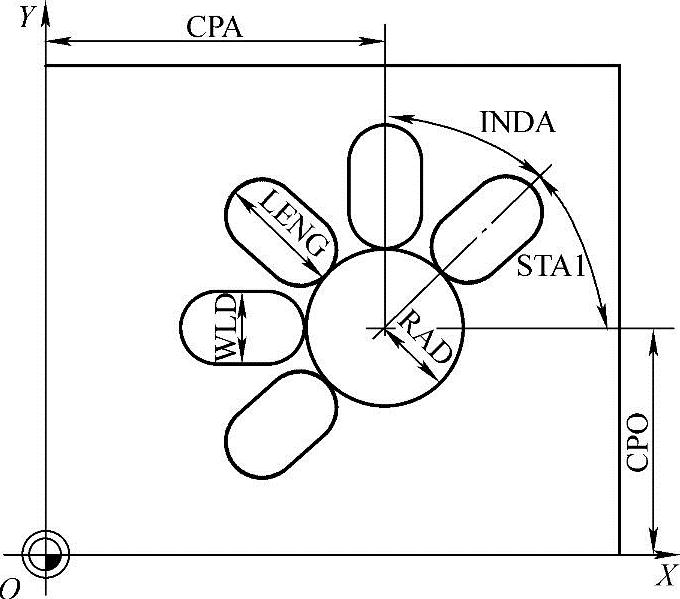

图5-60 在SLOT1圆周上的槽循环指令参数

（4）指令功能 用SLOT1圆周上的槽循环指令能够加工排列在圆周上的槽。与长孔相比，槽宽大小要说明。该循环指令是粗加工/精加工的组合。

2.圆周槽循环指令SLOT2

（1）编程格式

SLOT2（RTP，RFP，SDIS，DP，DPR，NUM，LENG，AFSL，WID，CPA，CPO，RAD，STA1，INDA，FFD，FFP1，MID，CDIR，FAL，VARI，MIDF，FFP2，SSF）

（2）参数说明

RTP，RFP，SDIS，DP，DPR，NUM，LENG，WID，CPA，CPO，CPO，RAD，STA1，IN_- DA，FFD，FFP1，MID，CDIR，FAL，VARI，MIDF，FFP2，SSF：意义同SLOT1。

AFSL：实数，槽孔长度的角度（不输入正负号）。

（3）SLOT2圆周上的槽循环指令参数 见图5-61。(www.daowen.com)

（4）指令功能 用这个循环，能够加工排列在圆周上的圆周槽。SOLT2循环指令是粗加工/精加工的组合。

3.铣矩形槽循环指令POCKET1

（1）编程格式

POCKET1（RTP，RFP，SDIS，DP，DPR，LENG，WID，CRAD，CPA，CPO，STA1，FFD，FFP1，MID，CDIR，FAL，VARI，MIDF，FFP2，SSF）

（2）参数说明

RTP，RFP，SDIS，DP，DPR，LENG，WID，CPA，CPO，STA1，FFD，FFP1，MID，CDIR，FAL，VARI，MIDF，FFP2，SSF：意义同SLOT2。

CRAD：矩形槽圆角半径。

（3）POCKET1铣矩形槽循环指令参数 见图5-62。

图5-61 SLOT2圆周上的槽循环指令参数

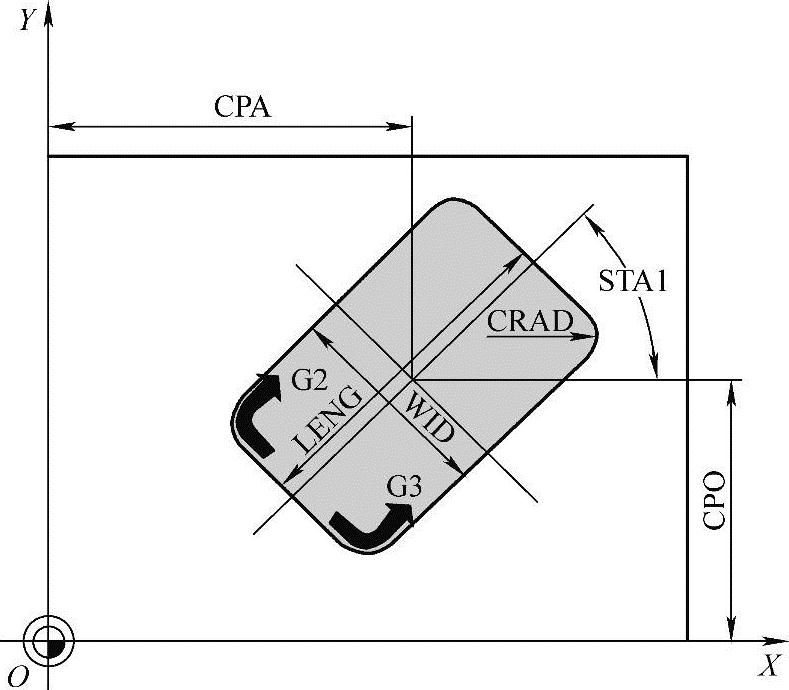

图5-62 POCKET1铣矩形槽循环指令参数

（4）指令功能 用这个循环能够加工平面上任何位置的短形槽。POCKET1循环指令是粗加工/精加工的组合。

4.铣圆形槽循环指令POCKET2

（1）编程格式

POCKET2（RTP，RFP，SDIS，DP，DPR，PRAD，CPA，CPO，FFD，FFP1，MID，CDIR，FAL，VARI，MIDF，FFP2，SSF）

（2）参数说明

RTP，RFP，SDIS，DP，DPR，CPA，CPO，FFD，FFP1，MID，CDIR，FAL，VARI，MIDF，FFP2，SSF：意义同POCKET1。

PRAD：圆槽半径。

（3）POCKET2铣圆形槽循环指令参数 见图5-63。

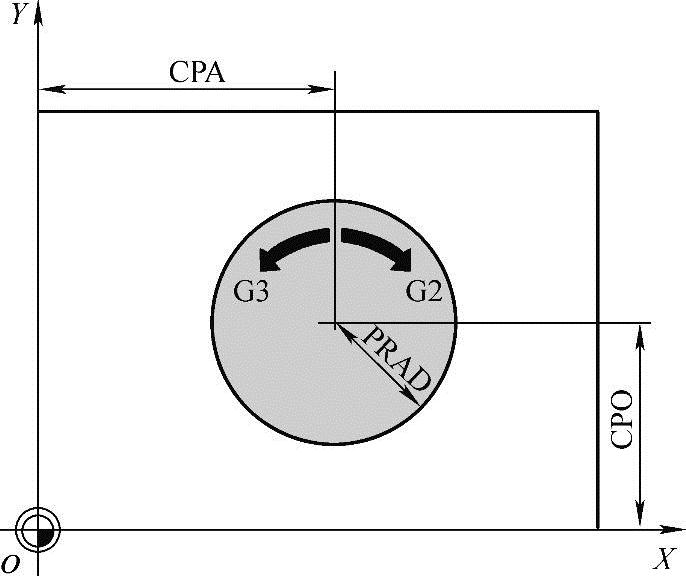

图5-63 POCKET2铣圆形槽 循环指令参数

（4）指令功能 用这个循环能够加工平面上任何位置的圆形槽。POCKET2循环指令是粗加工/精加工的组合。
