数控系统的程序编辑器提供了对产生循环调用的编程及支持功能。因此，不必知道在循环参数清单中参数间的顺序关系，此处将不介绍相关指令的动作过程。

1.排孔循环指令HOLES1

（1）编程格式

HOLES1（SPCA，SPCO，STA1，FDIS，DBH，NUM）

（2）参数说明

SPCA：排孔的起始位置X轴坐标。

SPCO：排孔的起始位置Y轴坐标。

STA1：排孔中心所在直线与X轴夹角。

FDIS：排孔上第一个孔中心到起始位置的距离。

DBH：排孔上孔之间的距离。

NUM：排孔上孔的数目。

（3）HOLES1排孔循环指令参数见图5-57。

（4）指令功能 用HOLES1排孔循环指令可以加工一条直线上的一排孔。

2.排孔循环指令HOLES2

（1）指令格式

HOLES2（CPA，CPO，RAD，STA1，INDA，NUM）

（2）参数说明

CPA：圆周孔中心位置X轴坐标。

CPO：圆周孔中心位置Y轴坐标。

RAD：圆周孔的半径。

STA1：圆周上第一个孔中心和圆周中心的连线与X轴的夹角。(www.daowen.com)

INDA：孔与孔之间的夹角增量。

NUM：圆周上的孔数目。

（3）HOLES2排孔循环指令参数 图5-58。

（4）指令功能 用HOLES2圆周上排孔循环指令能加工沿圆弧上排列的孔。

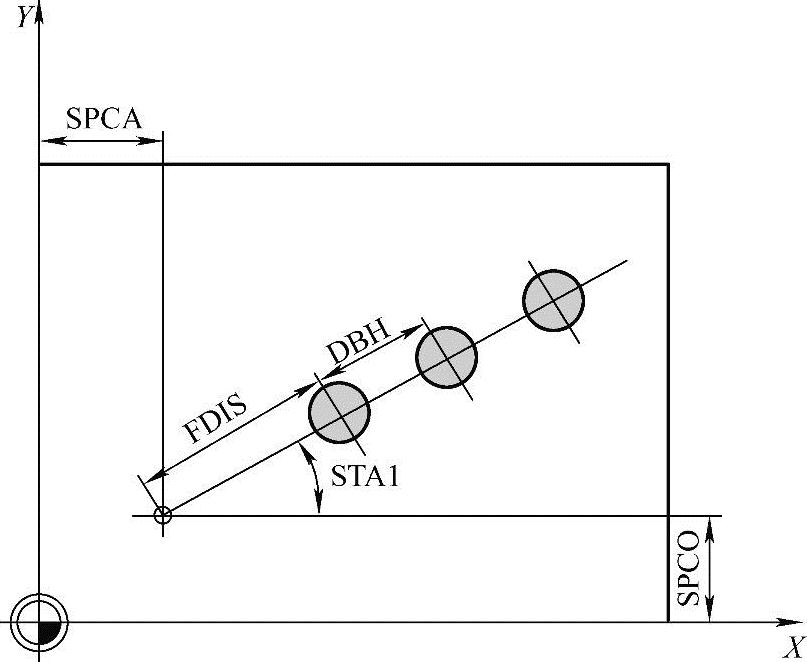

图5-57 HOLES1排孔循环指令参数

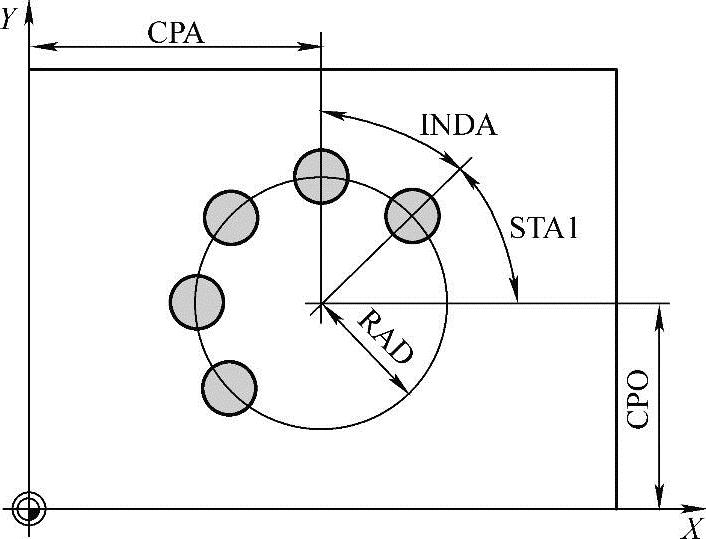

图5-58 HOLES2排孔循环指令参数

3.圆周上长孔循环指令LONGHOLE

（1）编程格式

LONGHOLE（RTP，RFP，SDIS，DP，DPR，NUM，LENG，CPA，CPO，RAD，STA1，INDA，FFD，FFP1，MID）

（2）参数说明

RTP，RFP，SDIS，DP，DPR：意义同CYCLE81。

NUM，LENG，CPA，CPO，RAD，STA1，INDA：意义同HOLES2。

FFD：整数，深度进刀的进给速率。

FFP1：实数，表面加工的进给速率。

MID：实数，最大进刀的进给深度（不输入正负号）。

（3）LONGHOLE圆周上长孔循环指令参数 见图5-59。

（4）指令功能 用LONGHOLE圆周上长孔循环指令能够加工排列在圆周上的长孔。长孔的宽度是由刀具直径决定的。
