1.刚性攻螺纹循环指令CYCLE84

（1）编程格式

CYCLE84（RTP，RFP，SDIS，DP，DPR，DTB，SDAC，MPIT，PIT，POSS，SST，SST1）

（2）参数说明 CYCLE84参数及其说明见表5-30。

（3）CYCLE84刚性攻螺纹的运动顺序（图5-50）

①Z轴快速（G0）到达安全间隙之前的平面即安全平面。

②定位主轴停止（值在参数POSS中）以及将主轴转换为进给模式。

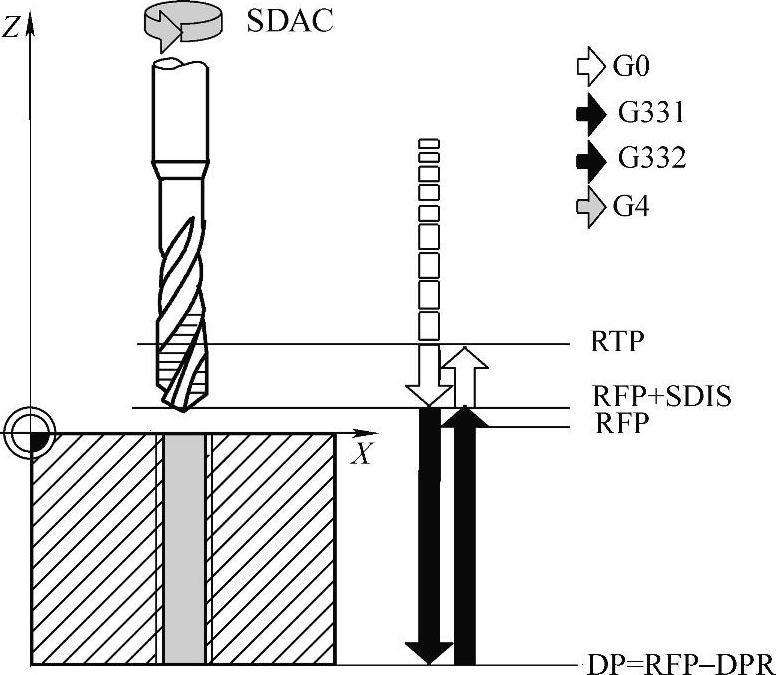

图5-50 在刚性攻螺纹（CYCLE84）循环中的运动顺序和参数

③Z轴以攻螺纹进给速度SST进给至底平面DP。

④底面暂停DTB确定的时间。

⑤Z轴以返回速度SST1到达安全间隙之前的平面即安全平面。

⑥Z轴以G0速度和SDAC确定的主轴旋转方向返回至返回平面RTP。

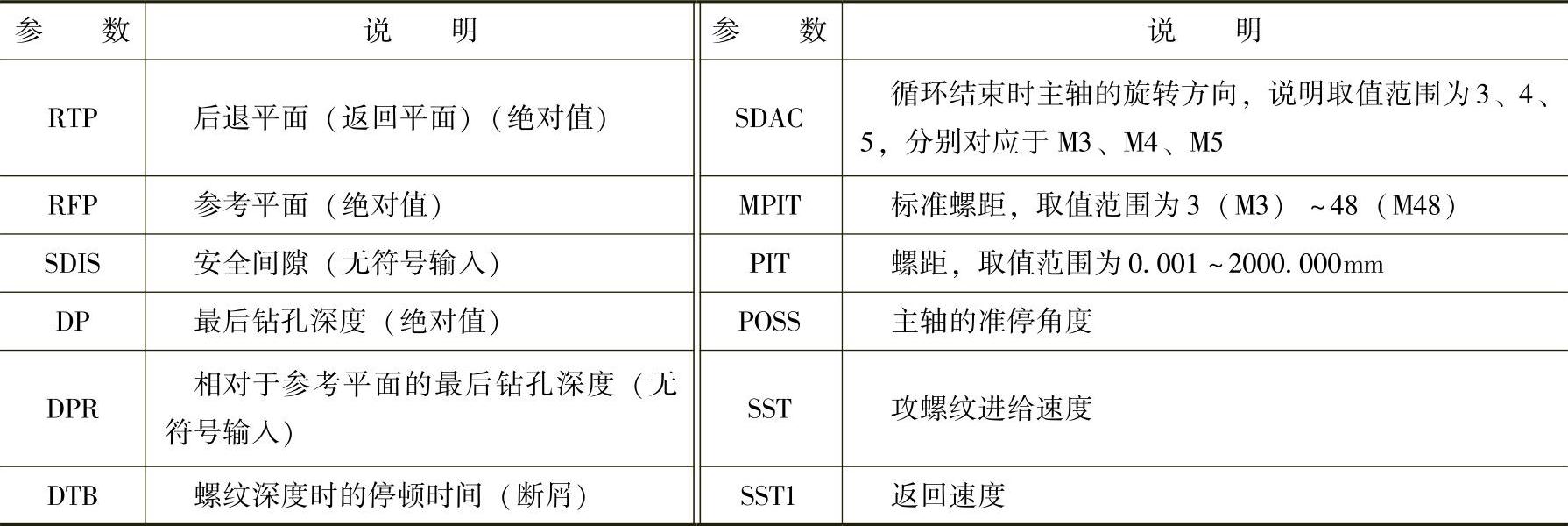

表5-30CYCLE84参数及其说明

（4）指令功能 刀具以编程的主轴速度和进给率进行钻削直至定义的最终螺纹深度。CY_- CLE84可以用于刚性攻螺纹。

（5）编程举例

【例5-27】 CYCLE84刚性攻螺纹循环举例。对于图5-51的刚性攻螺纹，其程序见表5-31。

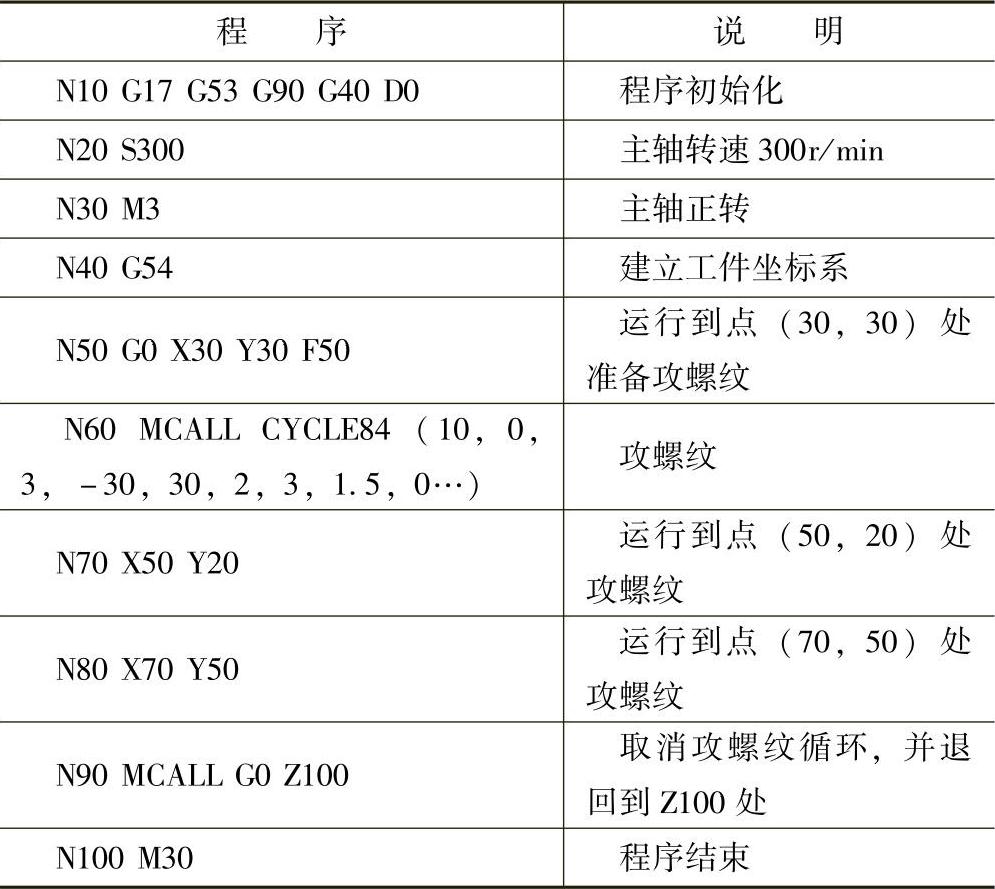

表5-31CYCLE84刚性攻螺纹循环举例

(www.daowen.com)

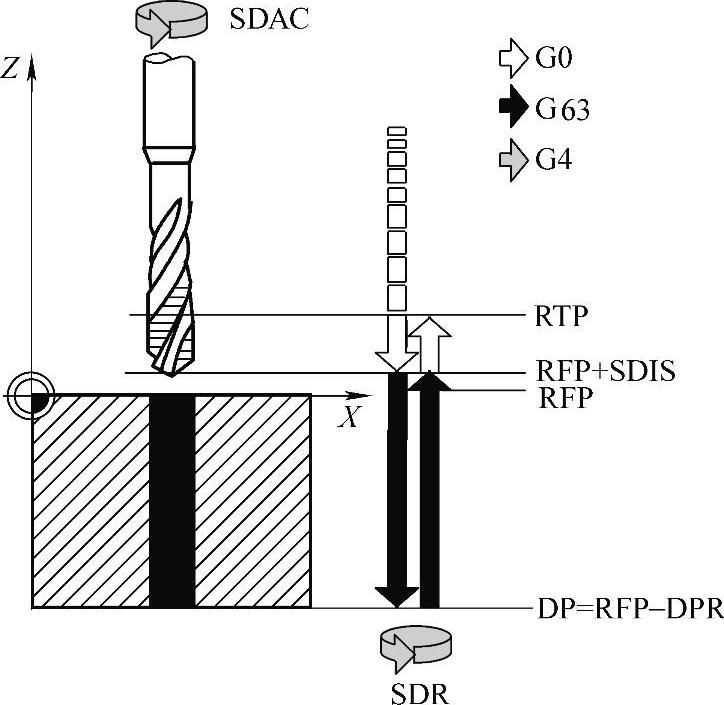

图5-51 在带补偿夹具攻螺纹（CYCLE840）循环中的运动顺序和参数

2.带补偿夹具的攻螺纹循环指令CYCLE840

（1）编程格式

CYCLE840（RTP，RFP，SDIS，DP，DPR，DTB，SDR，SDAC，ENC，MPIT，PIT）

（2）参数说明 CYCLE840参数及其说明见表5-32。

（3）CYCLE840带补偿夹具攻螺纹的运动顺序（图5-51）

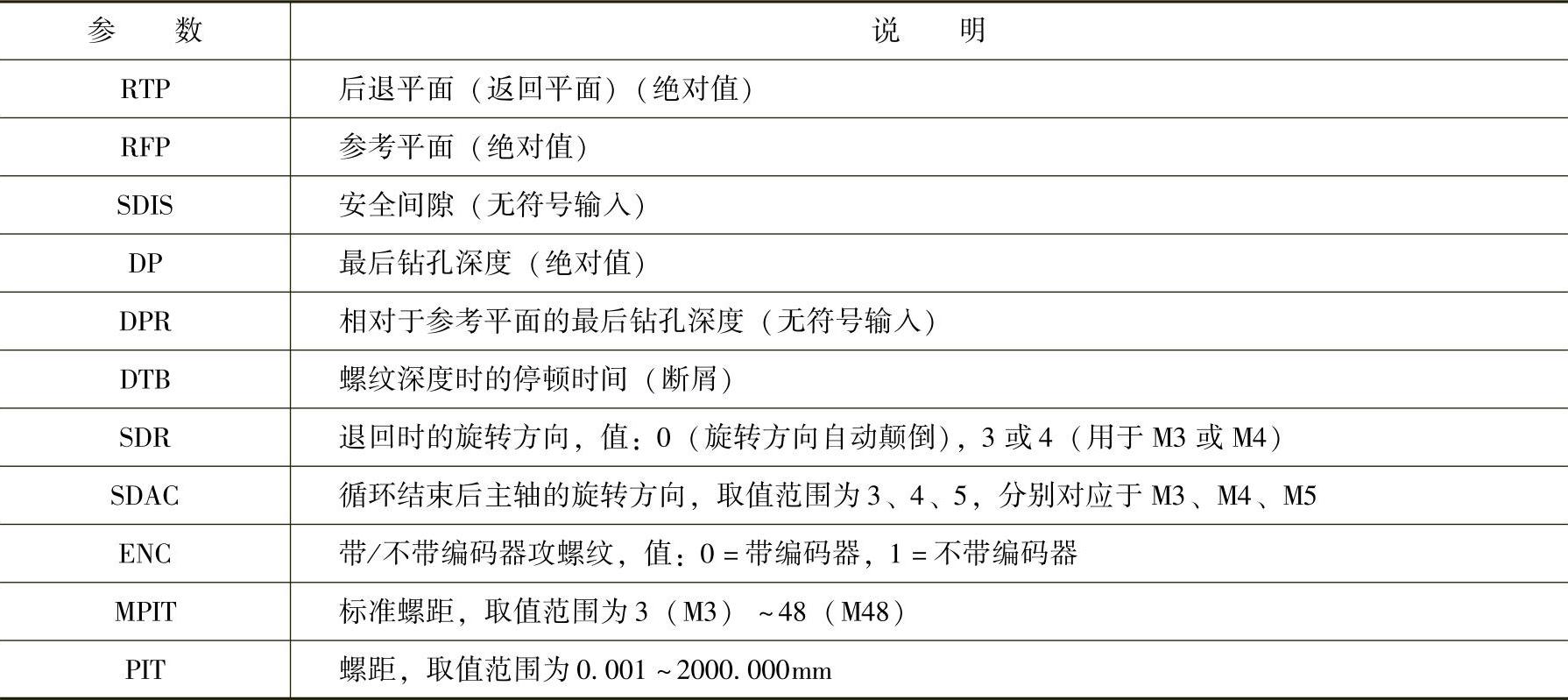

表5-32CYCLE840参数

1）Z轴快速（G0）到达安全间隙之前的平面即安全平面。

2）Z轴以攻螺纹进给速度SST进给至底平面DP。

3）底面暂停DTB确定的时间。

4）Z轴以返回速度SST1到达安全间隙之前的平面即安全平面。

5）Z轴快速以G0速度返回至返回平面RTP。

（4）指令功能 刀具以编程的主轴速度和进给率钻孔，直至到达所定义的最终螺纹深度。使用CYCLE840可以进行带补偿夹具的攻螺纹。

（5）编程举例

【例5-28】 CYCLE840带补偿夹具攻螺纹循环举例。

对于图5-51的带补偿夹具的攻螺纹，程序中只要把MCALL CYCLE84（10，0，3，-30，30，3，2，3，1.5，，0，，，）改为MCALL CYCLE840（10，0，3，-30，30，2，4，3，0，1，5）即可。
