1.钻中心孔循环指令CYCLE81

（1）编程格式

CYCLE81（RTP，RFP，SDIS，DP，DPR）

（2）参数说明 CYCLE81参数及其说明见表5-23。

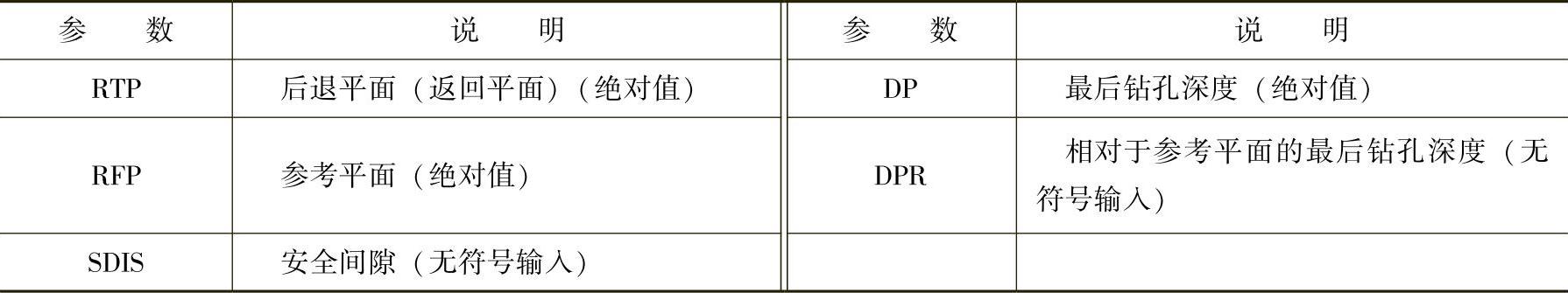

表5-23CYCLE81参数及其说明

（3）CYCLE81钻孔的运动顺序（图5-44）

1）Z轴快速（G0）到达安全间隙之前的平面即安全平面。

2）Z轴以进给速度（G1）进给至最后的钻孔深度。

3）Z轴快速（G0）返回至返回平面RTP。

（4）指令功能 刀具按照编程的主轴速度和进给率钻孔直至到达输入的最后的钻孔深度，从而加工一个简单的孔。

（5）编程举例

【例5-24】 CYCLE81钻削，钻中心孔循环举例，如图5-45所示。程序见表5-24。

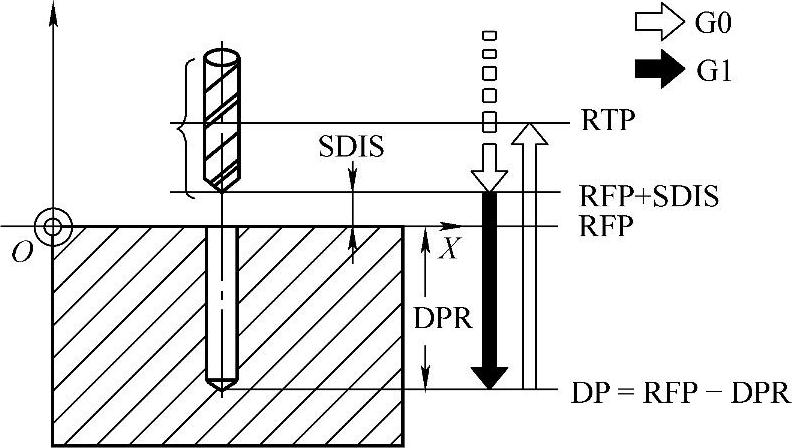

图5-44 在CYCLE81循环中的参数和运动顺序

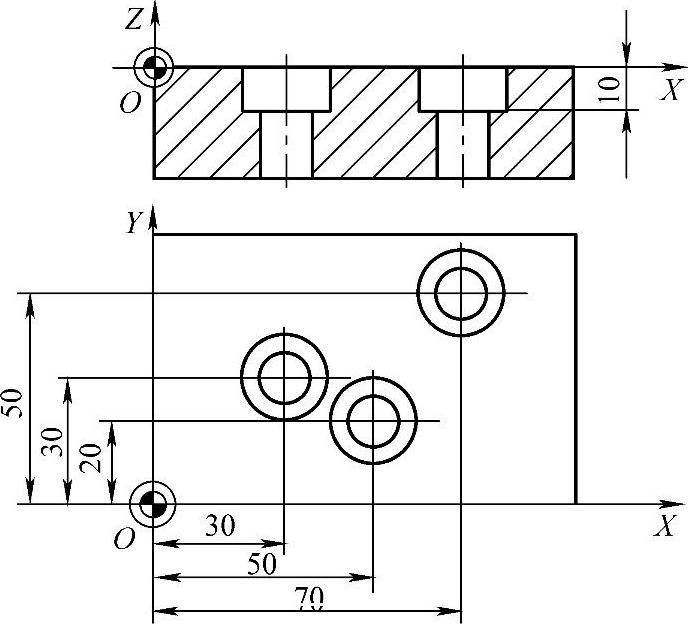

图5-45 CYCLE81钻削，钻中心孔循环举例

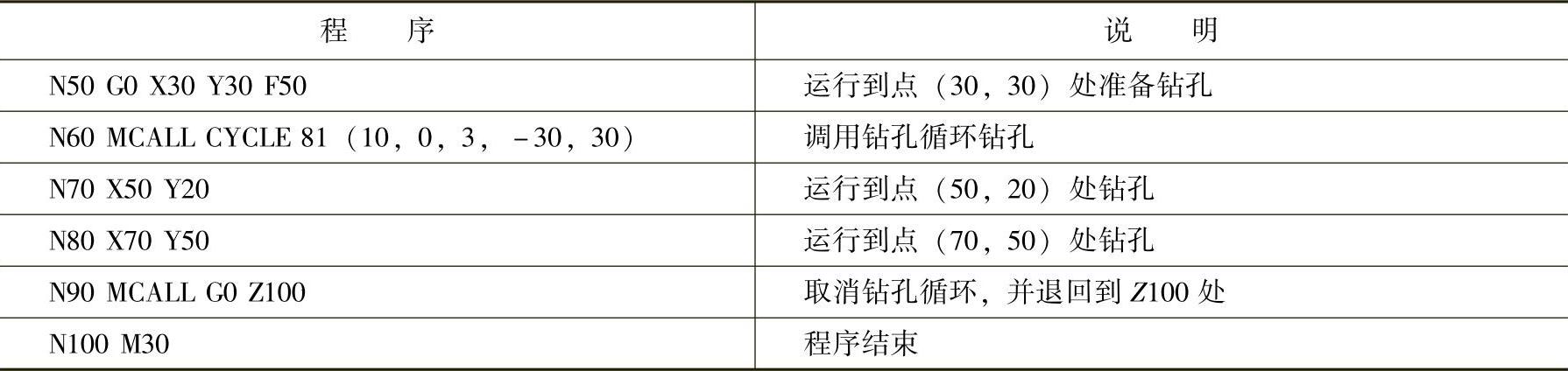

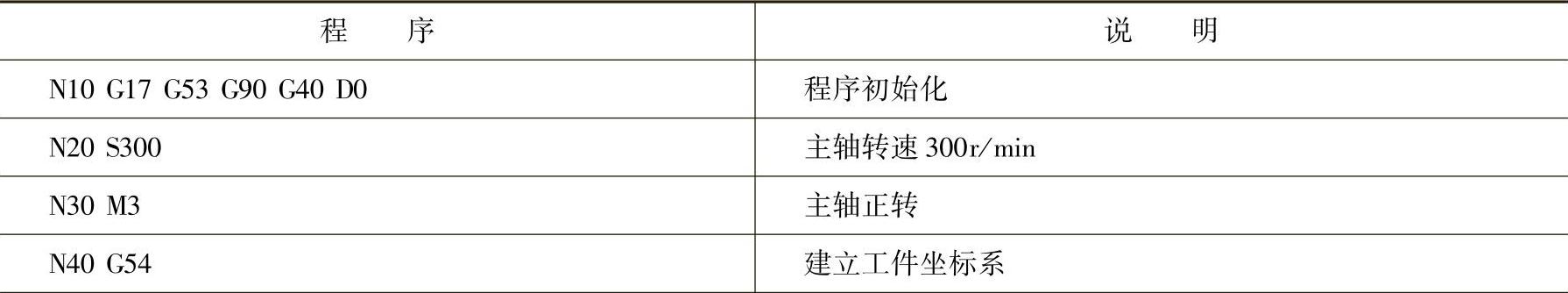

表5-24CYCLE81钻削，钻中心孔循环举例

（续）

2.钻削，镗孔循环指令CYCLE82

（1）编程格式

CYCLE82（RTP，RFP，SDIS，DP，DPR，DTB）

（2）参数说明 CYCLE82参数及其说明见表5-25。

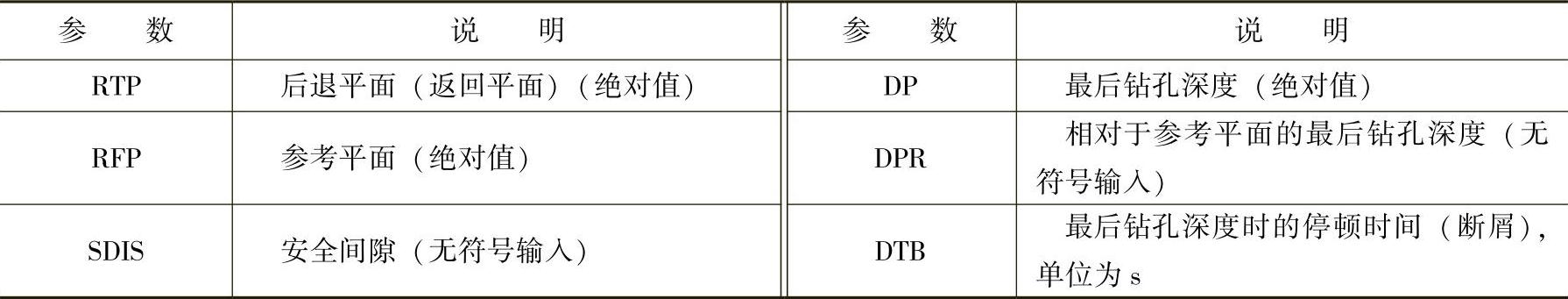

表5-25CYCLE82参数及其说明

（3）CYCLE82钻孔的运动顺序（图5-46）

1）Z轴快速到达加工开始平面（RFP+SDIS）。

2）Z轴以进给速度F进给至底平面（DP=RFP-DPR）。

3）暂停给定的时间。

4）Z轴快速返回至返回平面RTP。

（4）指令功能 刀具按照编程的主轴速度和进给率钻孔直至到达最后的钻孔深度，到达最后钻孔深度时停顿一段时间。

（5）编程举例

【例5-25】 CYCLE82钻削，顺时针镗孔循环举例，如图5-47所示。程序见表5-26。

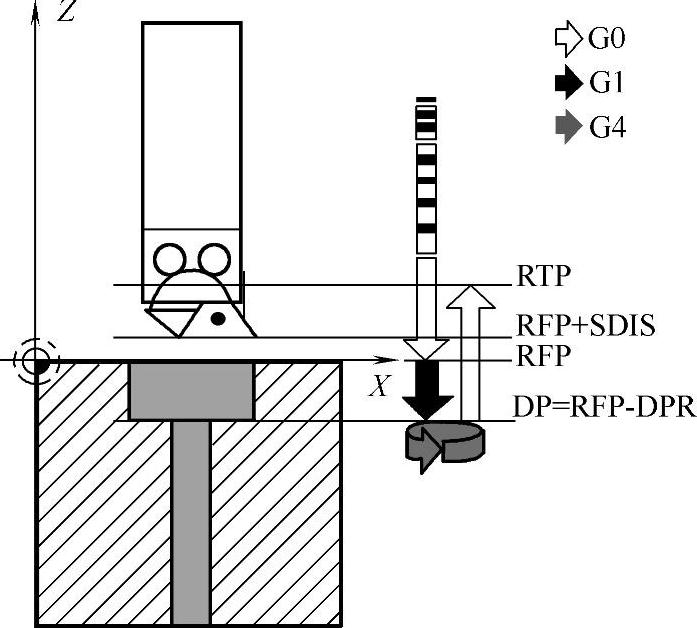

图5-46 在CYCLE82循环中的参数和运动顺序

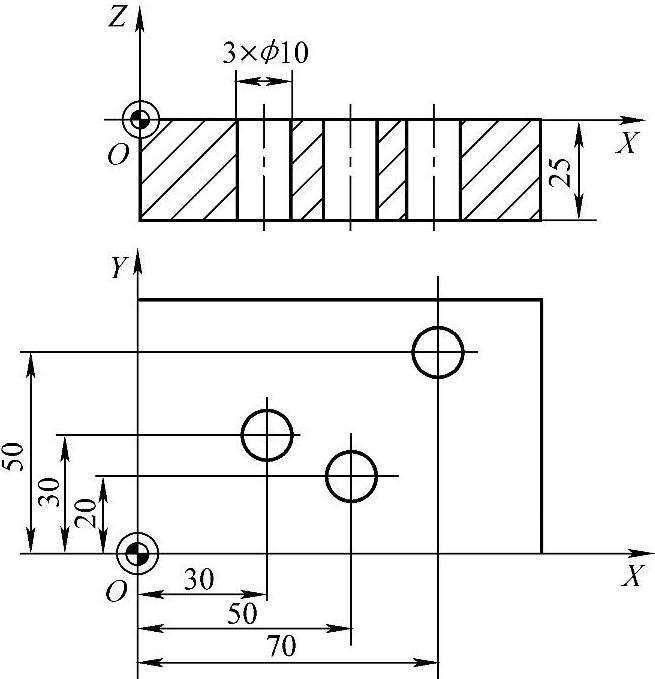

图5-47 CYCLE82钻削，镗孔循环举例

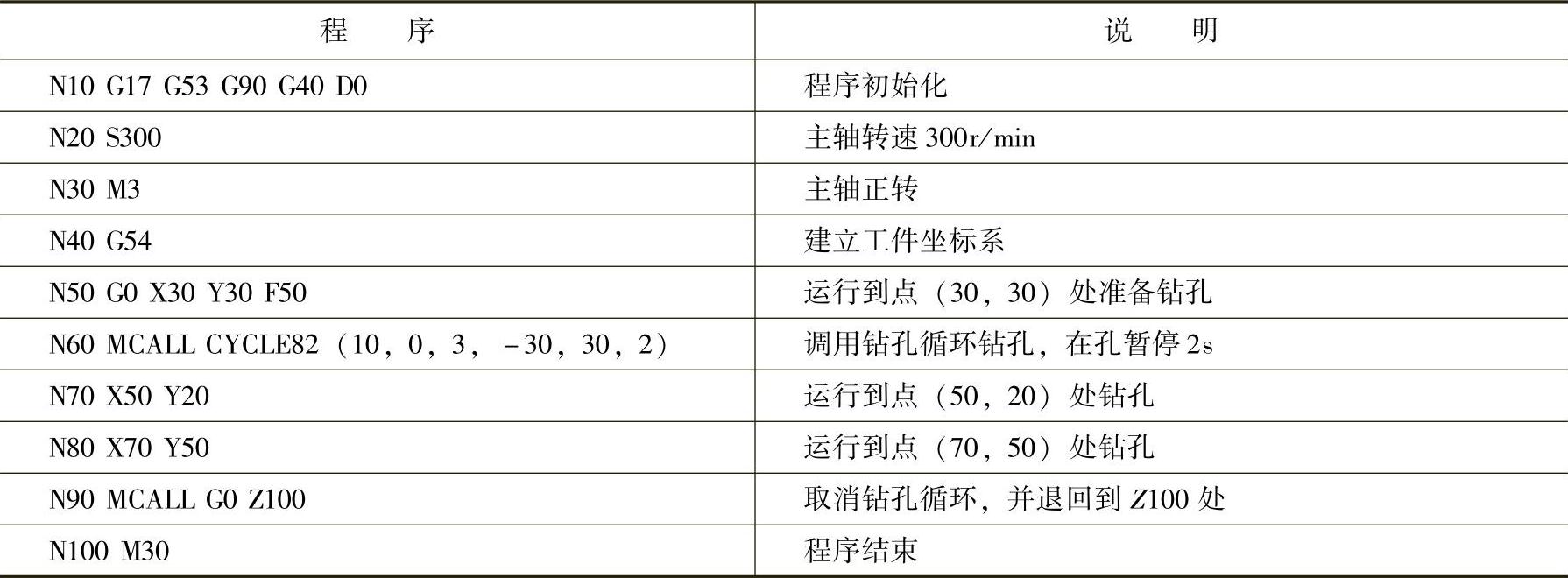

表5-26CYCLE82钻削，镗孔循环举例

3.深孔钻削循环指令CYCLE83(www.daowen.com)

（1）编程格式

CYCLE83（RTP，RFP，SDIS，DP，DPR，FDEP，FDPR，DAM，DTB，DTS，FRF，VA-RI）

（2）参数说明 CYCLE83参数及其说明见表5-27。

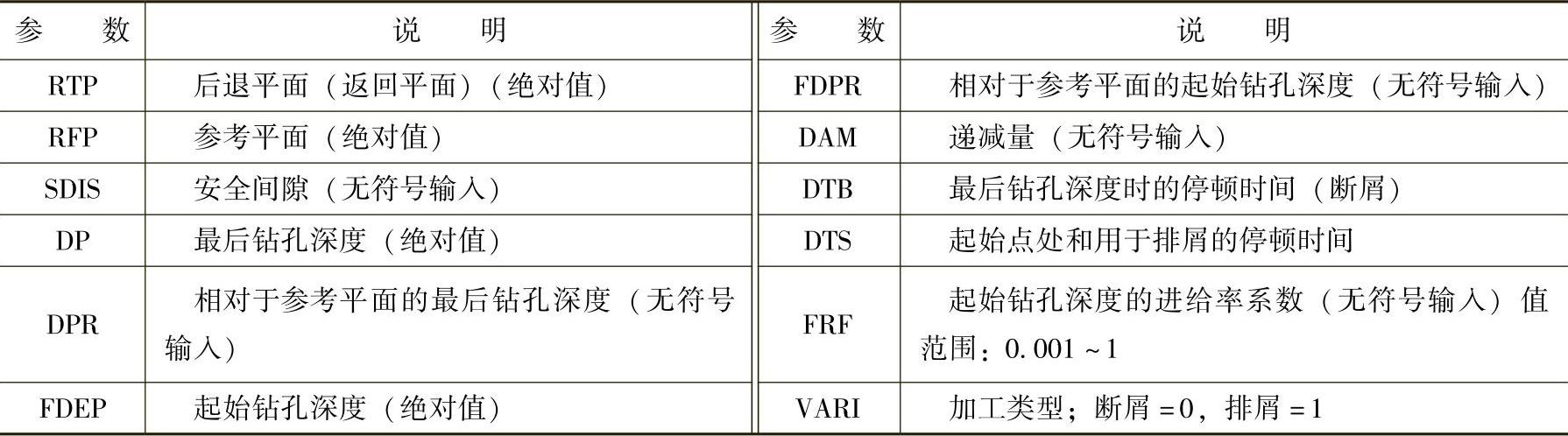

表5-27CYCLE83参数及其说明

（3）CYCLE83深孔钻削排屑和断屑的运动顺序（图5-48）。

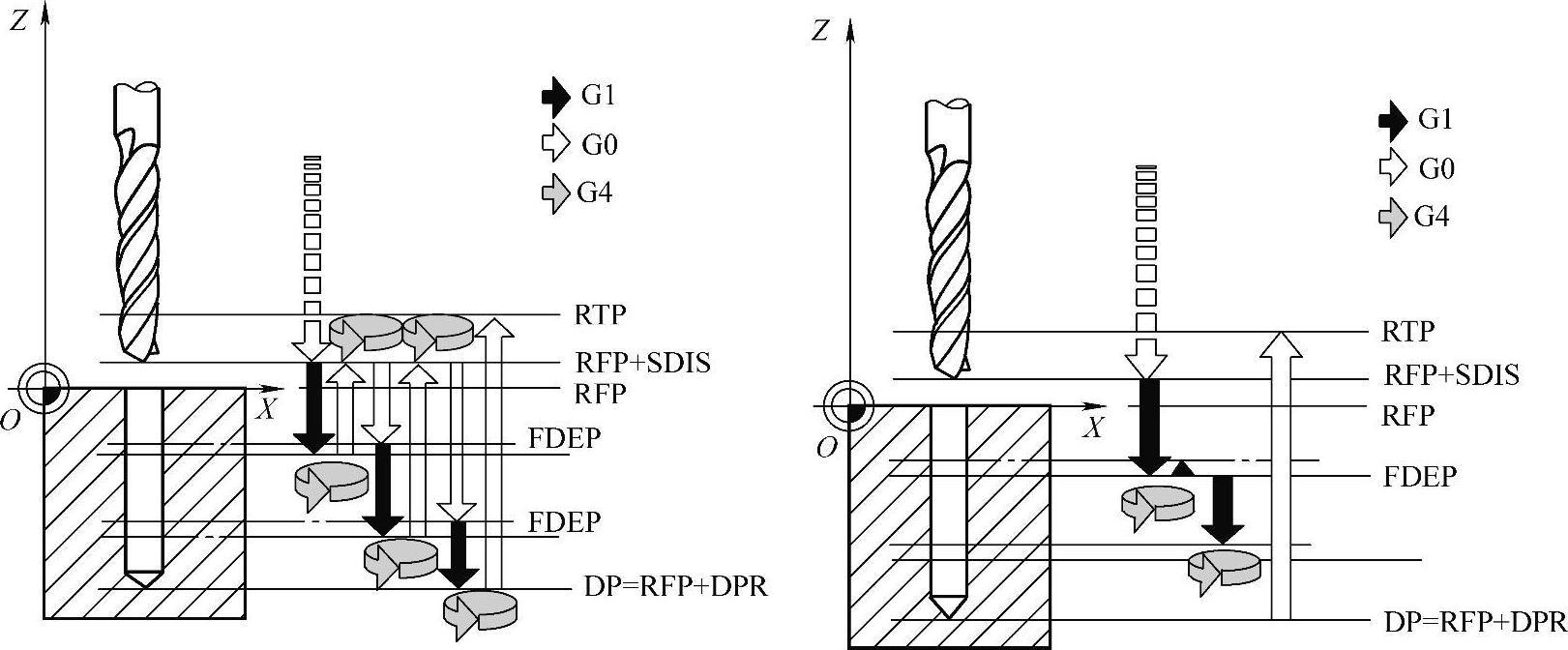

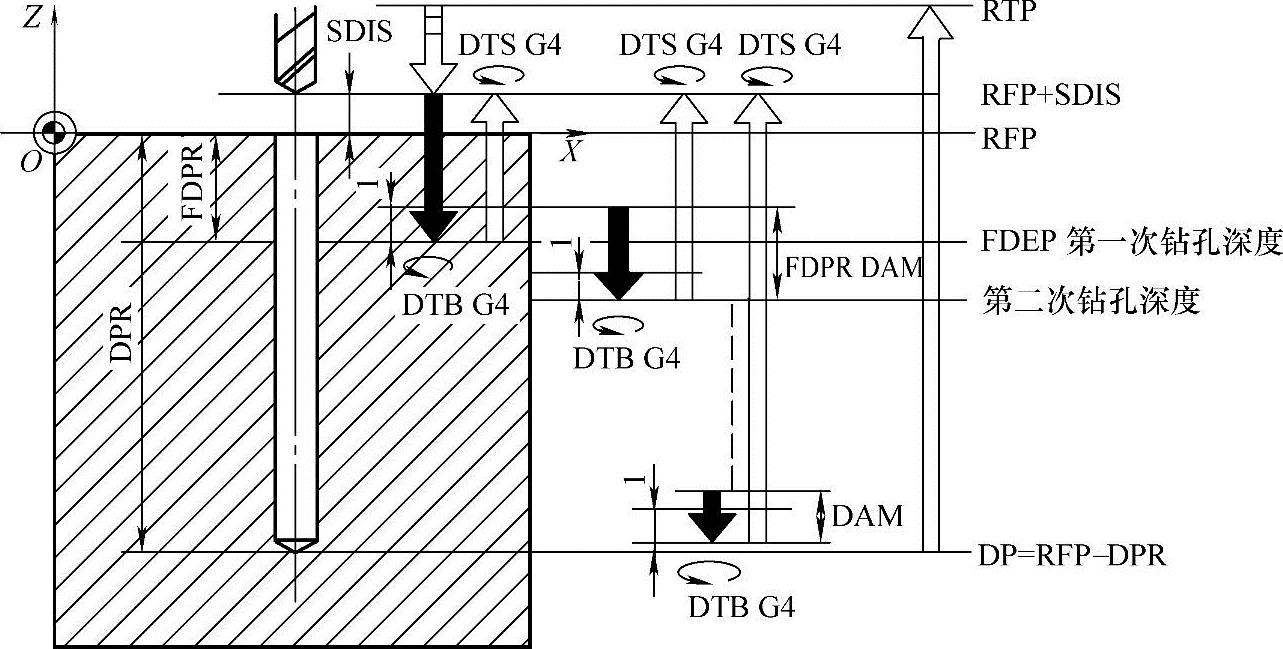

图5-48 CYCLE83深孔钻削排屑（左）和断屑（右）的运动顺序

1）钻削排屑的运动顺序：

①Z轴快速（G0）到达安全间隙之前的平面即安全平面。

②使用G1移动到起始钻孔深度，进给来自程序调用中的进给率，它取决于参数FRF（进给率系数）。

③在最后钻孔深度处的停顿时间（参数DTB）。

④使用G0快速返回安全间隙之前的平面即安全平面，用于排屑。

⑤起始点的停顿时间（参数DTS）。

⑥使用G0快速回到上次到达的钻孔深度，并保持预留量距离。

⑦Z轴以进给速度（G1）进给至下一个钻孔深度（持续动作顺序直至到达最后的钻孔深度）。

⑧Z轴快速（G0）返回至返回平面RTP。

2）钻削断屑的运动顺序：

①Z轴快速（G0）到达安全间隙之前的平面即安全平面。

②使用G1移动到起始钻孔深度，进给来自程序调用中的进给率，它取决于参数FRF（进给率系数）。

③在最后钻孔深度处的停顿时间（参数DTB）。

④使用G1从当前钻孔深度后退1mm，采用调用程序的进给率（用于断屑）。

⑤使用G1按所编程的进给率执行下一个钻孔切削（该过程一直进行下去，直至到达最后的钻孔深度）。

⑥Z轴快速（G0）返回至返回平面RTP。

（4）指令功能 深孔钻削循环加工深孔，通过分步钻入达到最后的钻深，步数的最大数由程序指定。钻削既可以在每步到切深后，提出钻头到其开始平面（VARI=1），达到排屑目的，也可以每次上提1mm以便断屑（VARI=0）。

（5）编程举例

【例5-26】 CYCLE83深孔钻削循环举例，如图5-49所示。设孔深DPR=66mm，在点（30，30）、点（50，60）、点（80，70）处钻孔，并选择下列参数：

1）第一次进给深度FDPR=20mm。

2）安全距离SDIS=2。

3）开始平面RFP+SDIS=2。

图5-49 带有排屑功能的CYCLE83循环

4）第一次钻孔深度的进给速度调节系数FRF=0.5。

5）每次递减量DAM=5mm。

6）每次进给完成后返回至加工开始平面（VARI=1）。

7）底部暂停（DTB）1s，返回后暂停（DTS）2s。

进给分级见表5-28。程序见表5-29。

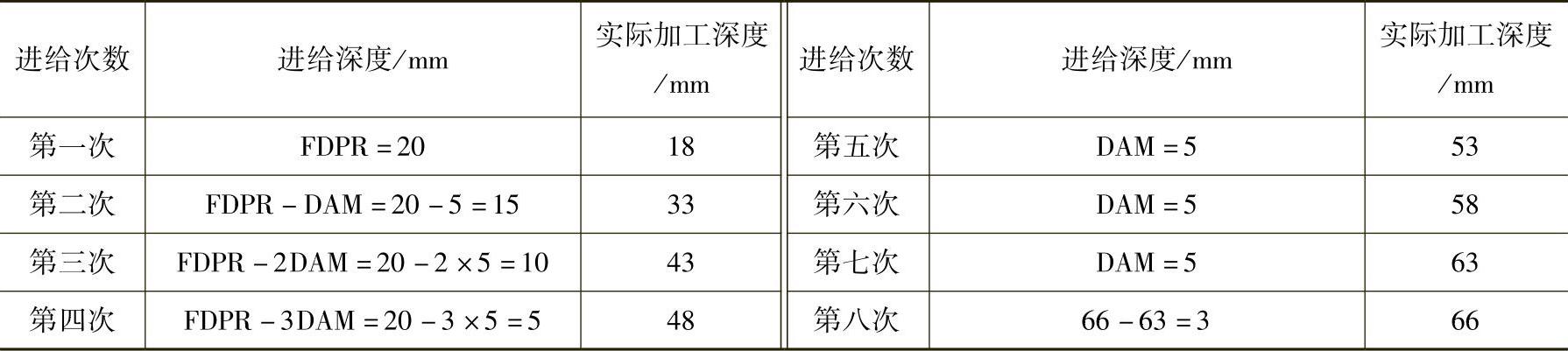

表5-28 进给分级

表5-29CYCLE83深孔钻削循环举例
