1.功能

用MIRROR/AMIRROR指令可以在坐标轴上镜像工件形状。编制了镜像加工的坐标轴，其所有运动都以反向运行。

2.指令格式

MIRROR X0 Y0 Z0 ； 可编程的镜像功能（绝对镜像），清除所有的有关偏移、旋转、比例系数、镜像的指令

AMIRROR X0 Y0 Z0 ； 可编程的镜像功能（相对镜像），附加于当前的指令

MIRROR ； 取消可编程的镜像（不带数值），清除所有的有关偏移、旋转、比例系数、镜像的指令

图5-40 镜像功能举例

3.说明

1）MIRROR/AMIRROR指令要求一个独立的程序段。坐标轴的数值没有影响，但必须定义一个数值。

2）在镜像功能有效时，圆弧插补方向（G2/G3）自动反向，刀具半径补偿（G41/G42）也自动反向，如图5-40所示。

3）MIRROR是相对目前通过G54～G59所设置的有效的坐标系统的绝对镜像。(www.daowen.com)

4）AMIRROR是相对目前有效的设置或编程的坐标系统的相对镜像。

5）X0Y0Z0是用该坐标轴为零来描述该轴发生镜像，例如：MIRROR X0 Y0 Z0。

4.编程举例

【例5-23】　用MIRROR/AMIRROR指令编程。把这里的轮廓一次编程在一个子程序里，然后用镜像操作产生其他3个形状。工件零点定位在轮廓的中心，如图5-41所示。程序及说明见表5-22。

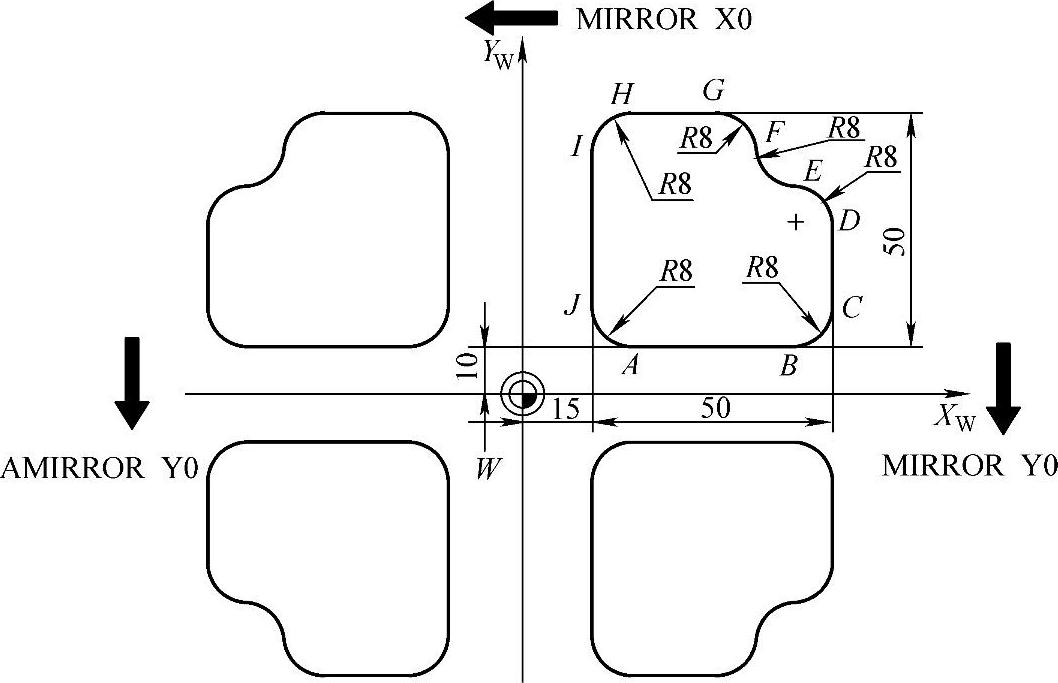

图5-41 用MIRROR/AMIRROR指令编程实例

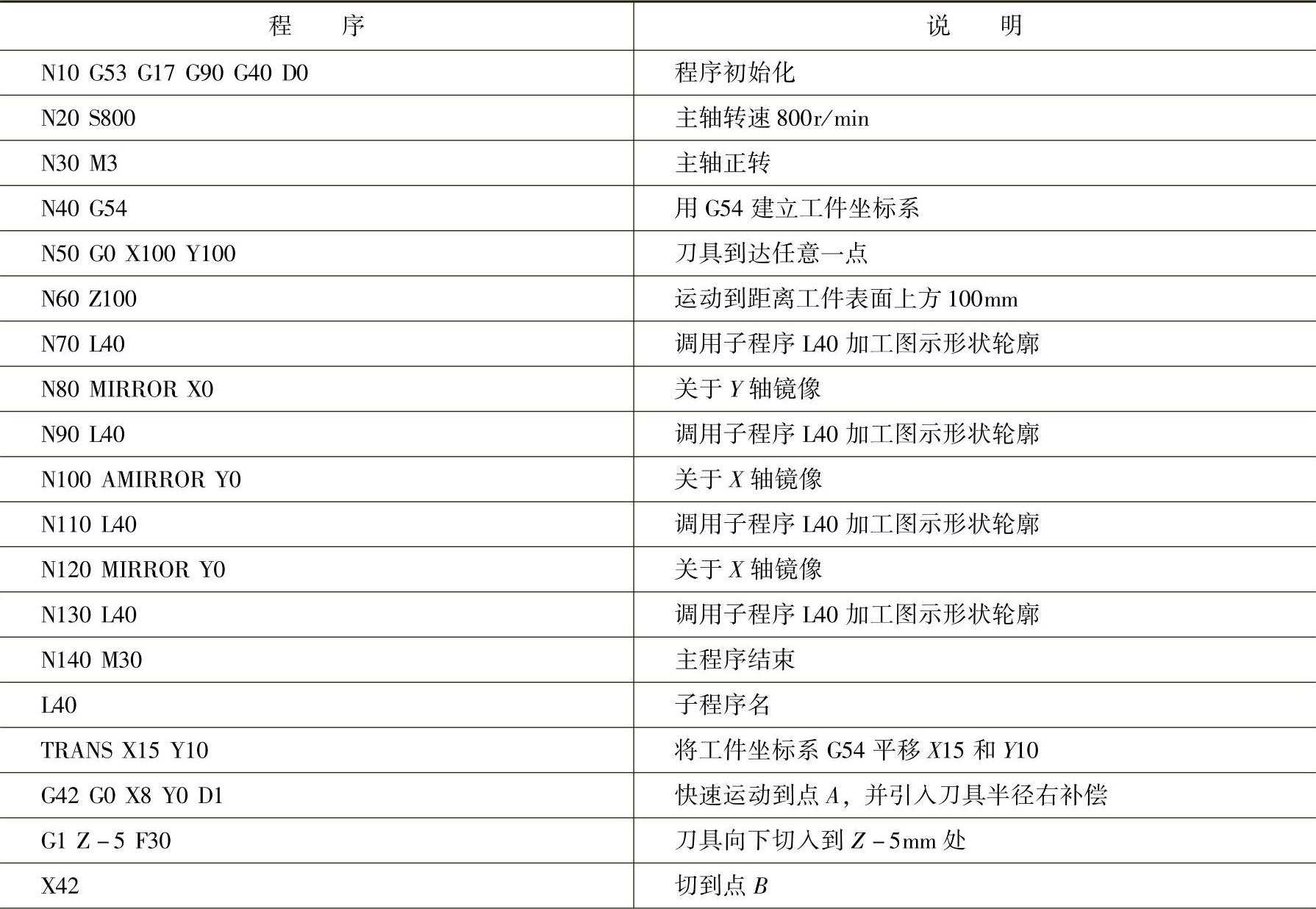

表5-22 用MIRROR/AMIRROR指令编程

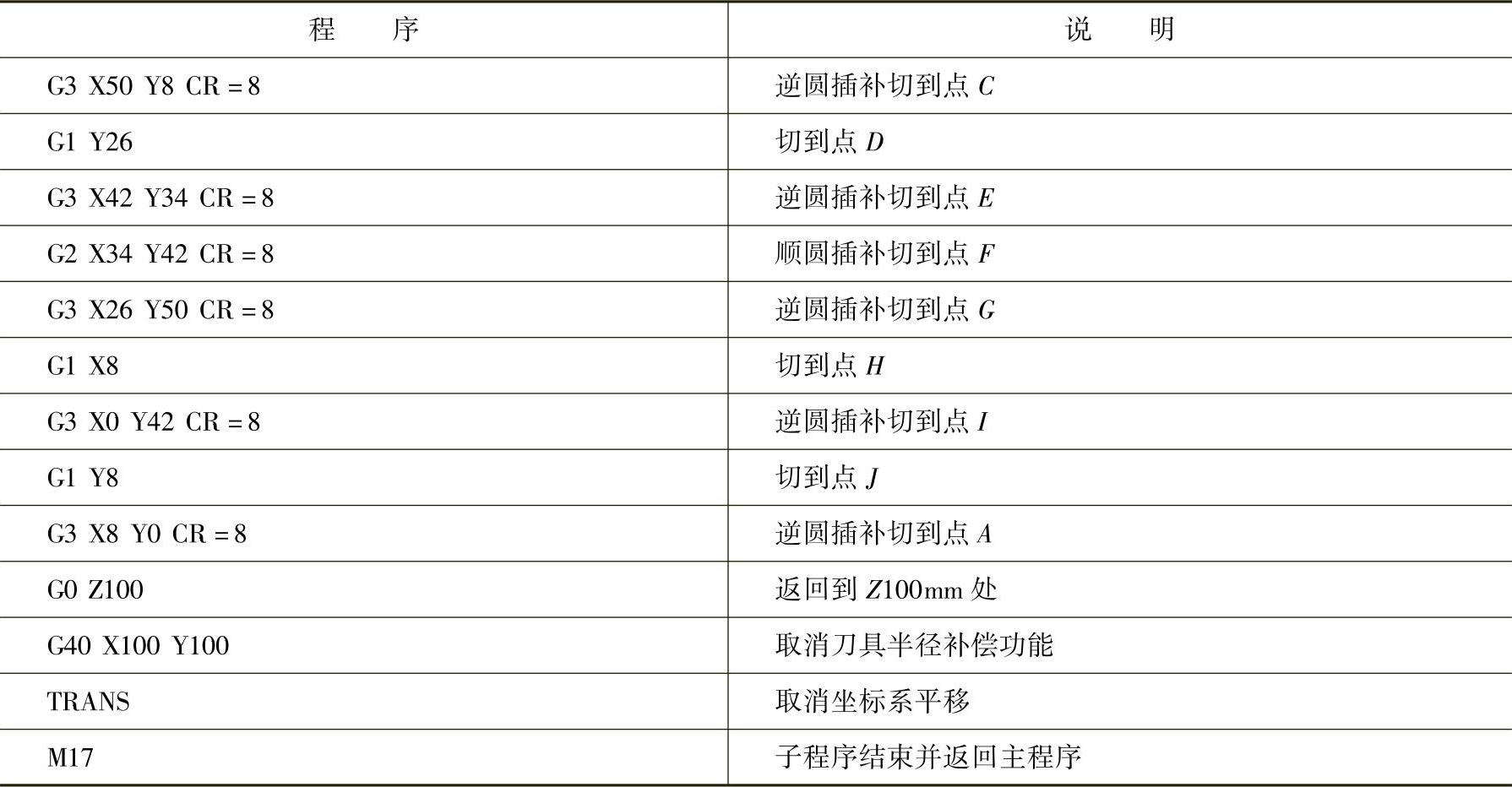

（续）
