1.功能

用SCALE/ASCALE指令可以为所有坐标轴编程一个比例系数，按此比例使所给定的轴放大或缩小。当前设定的坐标系用做比例缩放的基准。图5-38为比例和偏置举例。

2.指令格式

SCALE X_Y_Z_ ； 可编程的比例系数（绝对缩放），清除所有的有关偏移、旋转、比例系数、镜像的指令

ASCALE X_Y_Z_ ； 可编程的比例系数（相对缩放），附加于当前的指令

SCALE ； 取消可编程的比例系数（不带数值），清除所有的有关偏移、旋转、比例系数、镜像的指令

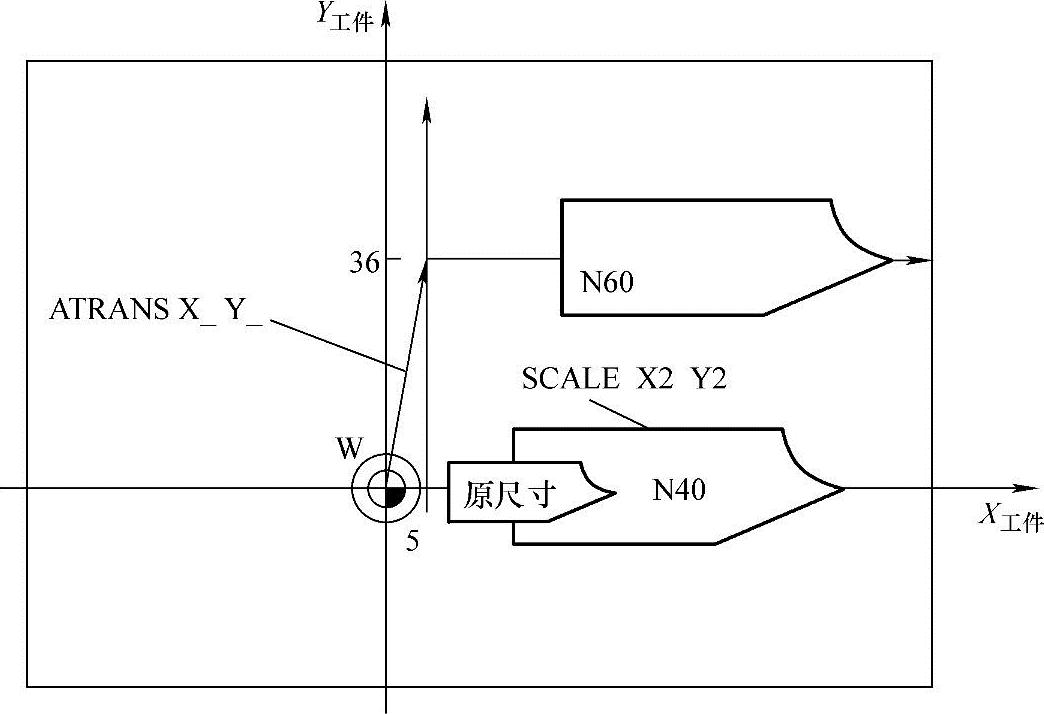

图5-38 比例和偏置举例

3.说明

1）SCALE/ASCALE指令要求一个独立的程序段。

2）图形为圆时，两个轴的比例系数必须一致。

3）SCALE/ASCALE可以在特定轴方向编程缩放，这样可以改变形状的大小，以便给形状相同而大小不同的零件编程。

4）需要缩放尺寸的轮廓最好编成子程序，可以为每一个轴单独定义比例因子。

5）如果在SCALE/ASCALE有效时编程ATRANS，则偏移量也同样被比例缩放。(www.daowen.com)

6）SCALE是相对目前通过G54～G59设置的有效的坐标系统的绝对缩放。

7）ASCALE是相对目前有效设置或编程的坐标系统的相对缩放。

8）X_Y_Z_是带有比例因子的坐标轴，在该坐标轴方向进行轮廓尺寸的放大或缩小。

4.编程举例

【例5-22】　用ASCALE/AROT/TRANS指令编程实例。

该零件里有两个不同尺寸但形状相同的槽以不同的角度出现两次，加工程序储存在子程序里，通过平移和旋转来设置每一个工件零点，通过缩放来缩小轮廓，然后再调用子程序，如图5-39所示。

加工程序及其说明见表5-21。

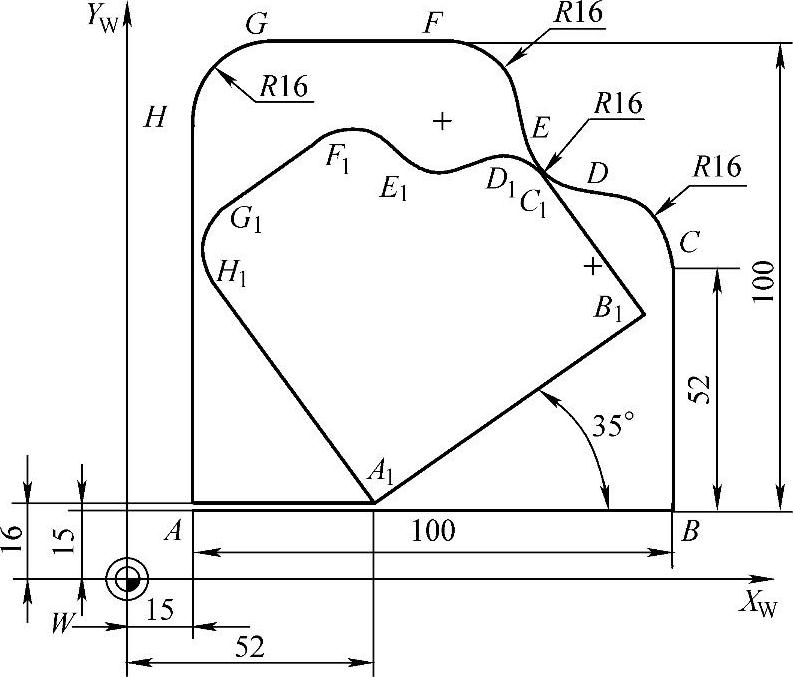

图5-39 用ASCALE/AROT/TRANS指令编程实例

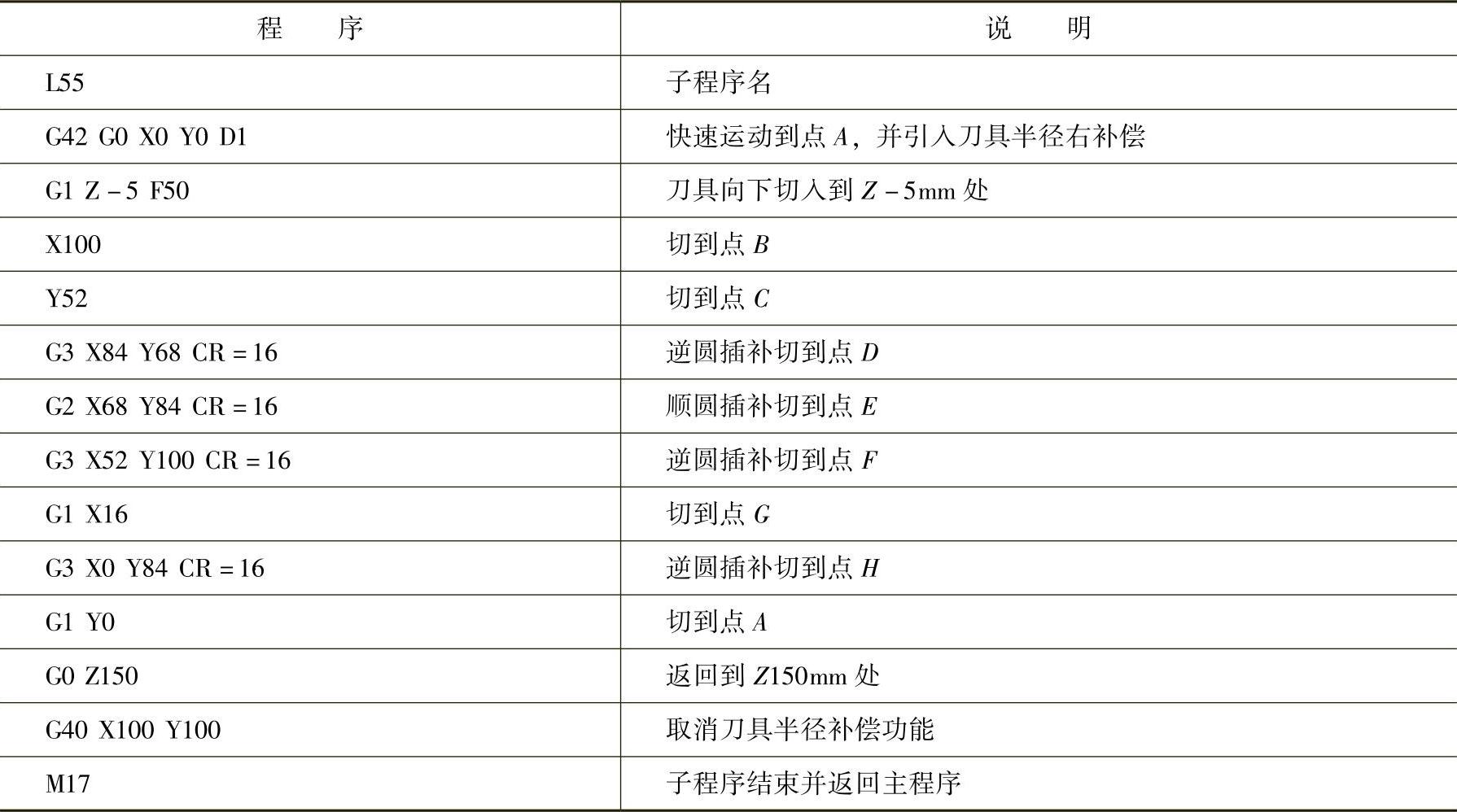

表5-21 用ASCALE/AROT/TRANS指令编程

（续）
