1.功能

如果工件上在不同的位置有重复出现的形状或结构，或者选用了一个新的参考点，在这种情况下就需要使用可编程零点偏置。由此就产生了一个当前工件坐标系，新输入的尺寸均是在该坐标系中的数据尺寸。可以在所有坐标轴中进行零点偏移。图5-33为可编程零点偏移图。

2.指令格式

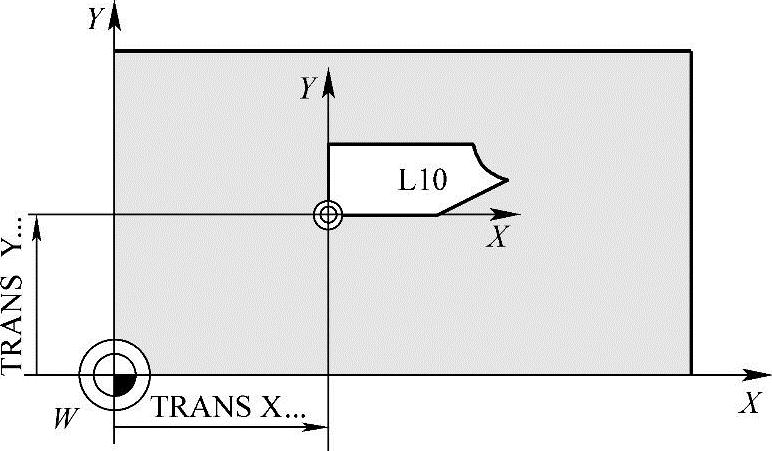

图5-33 可编程零点偏移举例

TRANS X_Y_Z_； 可编程的偏移（绝对偏移），清除所有有关偏移、旋转、比例系数，镜像的指令

ATRANS X_Y_Z_； 可编程的偏移（相对偏移），附加于当前的指令

TRANS ； 取消可编程的零点偏置（不带数值），消除所有有关偏移、旋转、比例系数、镜像的指令

3.说明

1）TRANS/ATRANS指令要求一个独立的程序段。TRANS/ATRANS可以用于所有坐标轴的平移偏置，以便在不同的工件原点进行加工，比如在工件的不同位置对重复的加工工艺过程进行编程。

2）TRANS X_Y_Z_是通过在特定轴方向上编写的偏置值来实现坐标系平移的，是绝对坐标系转换，是相对于目前有效的可设置零点偏置（G54～G59）而设置工件坐标系原点。

3）相对指令ATRANS X_Y_Z_也是通过在特定轴方向上编写的偏置值来实现坐标系平移的。不过它是以当前的或上一次的可编程零点位置作为参考点，如图5-34所示。(www.daowen.com)

4）TRANS（不带数值），取消可编程的零点偏置，这里所有前面编程过的框架被取消，可设定的零点偏置（G54～G59）仍处于有效状态。

4.编程举例

【例5-20】　用TRANS/ATRANS指令编程实例。

在该工件里，所描述的形状在同一个程序里出现几次。这个形状的加工程序编成子程序存储，用坐标系平移指令来设置这些位置的工件原点，然后去调用子程序，如图5-35所示。

加工程序及其说明见表5-20。

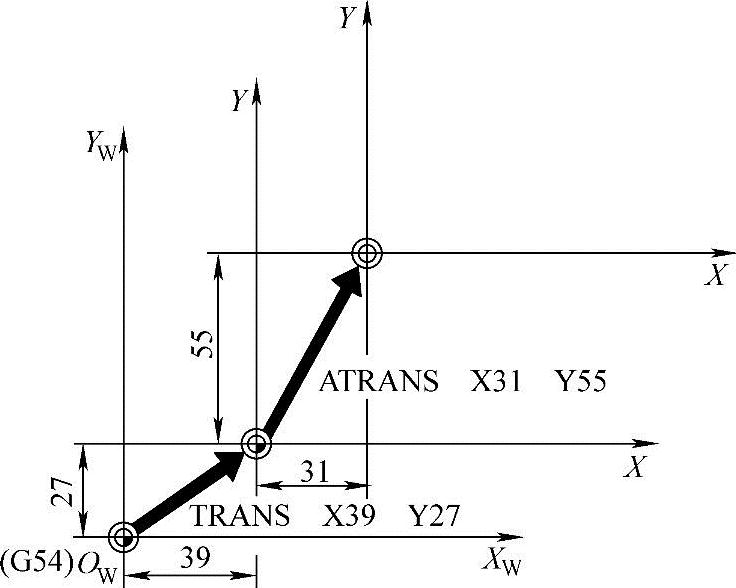

图5-34 TRANS/ATRANS的关系示意图

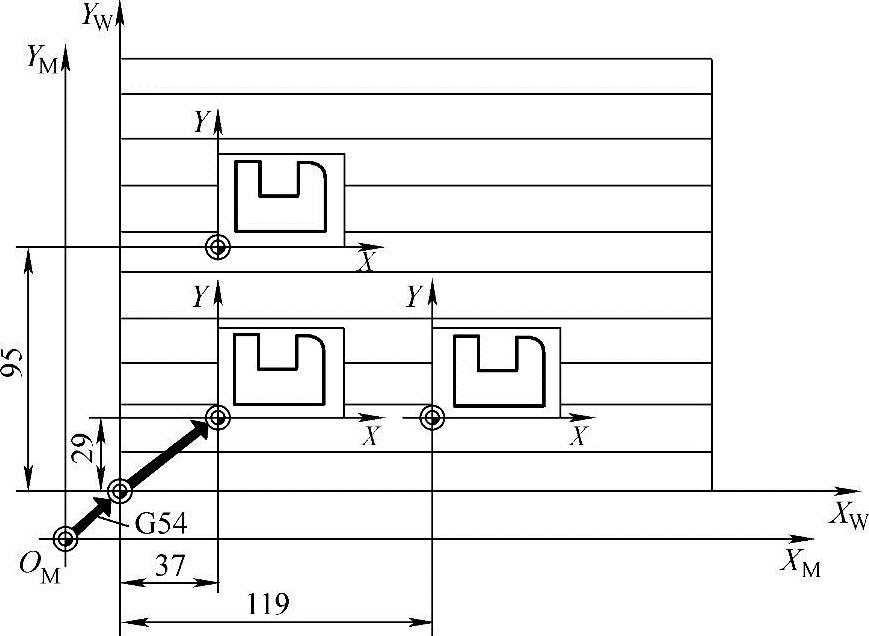

图5-35 用TRANS/ATRANS指令编程实例

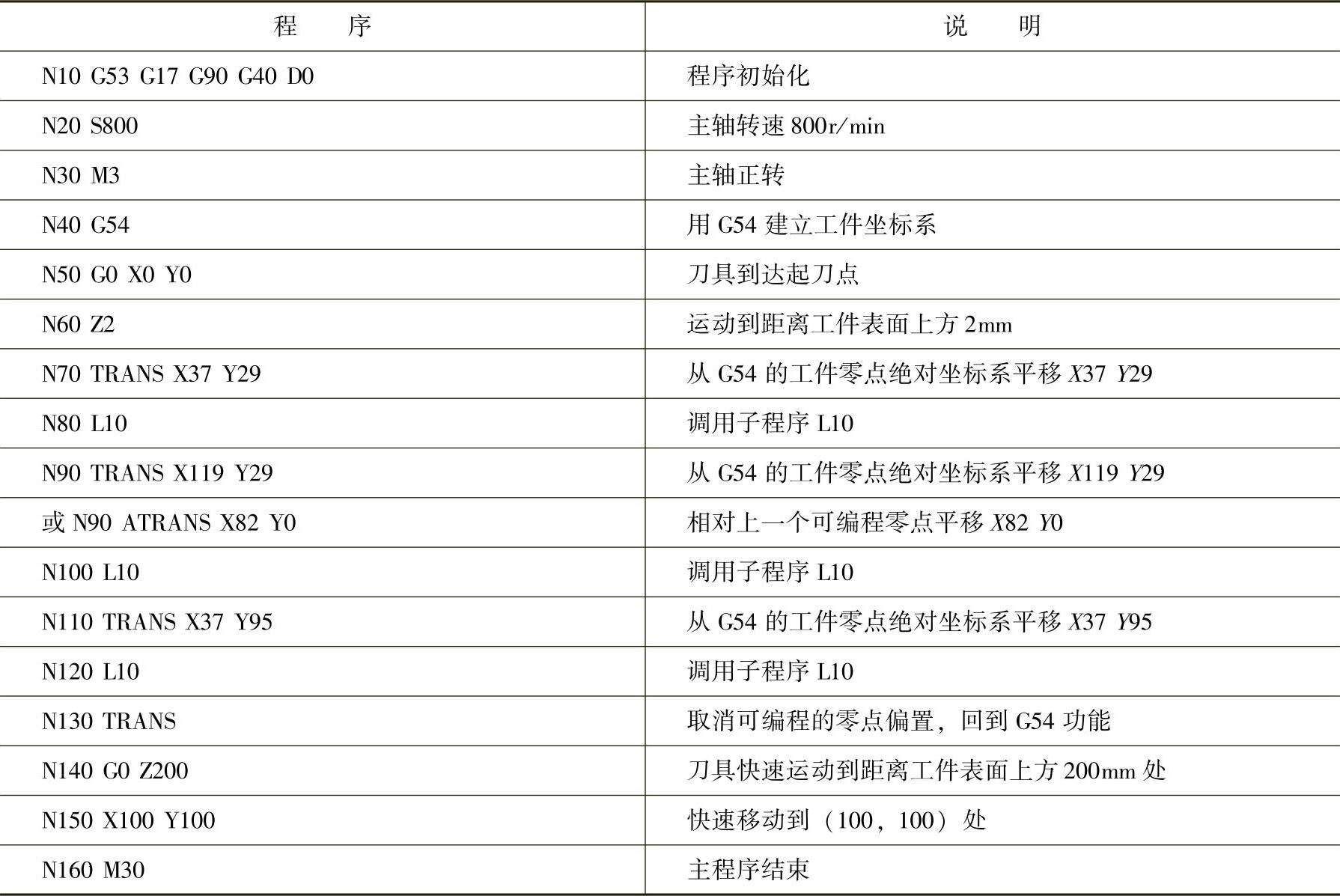

表5-20 用TRANS/ATRANS指令编程
