1.功能

一个刀具可以匹配从1到9几个不同补偿的数据组（用于多个切削刃），如图5-21所示。用D及其相应的序号可以编程一个专门的切削刃。

2.指令格式

D_ ；刀具补偿号：1～9

D0 ；没有补偿值有效

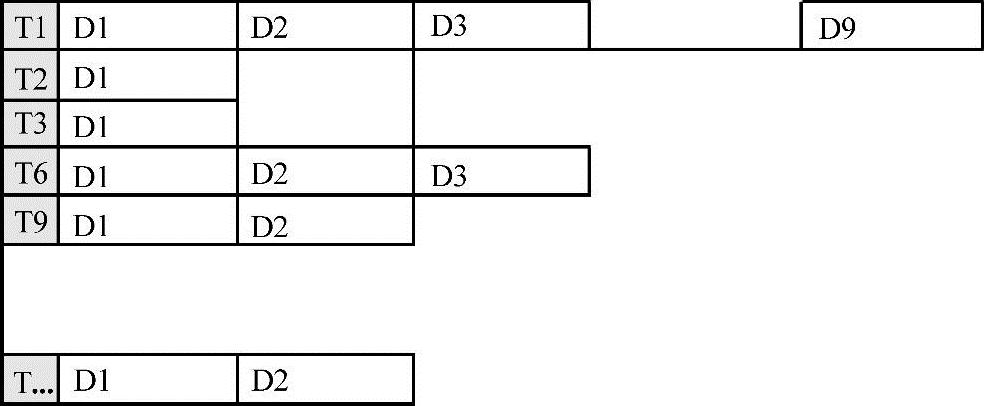

图5-21 刀具中刀具补偿号匹配举例

3.说明

1）系统中最多可以同时存储64个刀具补偿数据组。

2）刀具调用后，刀具长度补偿立即生效；如果没有编程D号，则D1值自动生效。先编程的长度补偿先执行，对应的坐标轴也先运行。

3）刀具半径补偿必须与G41/G42一起执行。

4.编程举例

【例5-16】 刀具补偿号应用举例。

1）不用M06更换刀具（只用T）：

N10 G17 ；确定待补偿的轴

N20 T1 ；刀具1，T1中D1值生效

N30 G0 Z ；在G17平面中，Z_是刀具长度补偿，长度补偿在此覆盖

N55 T4 D2 ；更换成刀具4，T4中D2值生效

…(www.daowen.com)

N80 G0 Z_ D1 ；刀具4中D1值生效，在此仅更换切削刃

2）用M06更换刀具：

N15 G17 ；确定待补偿的轴

N10 T1 ；预选刀具

…

N15 M06 ；更换刀具，T1中D1值生效

N16 G0 Z_ ；在G17平面中，Z_是刀具长度补偿，长度补偿在此覆盖

…

N20 G0 Z_ D2 ；刀具1中D2值生效，D1→D2长度补偿的差值在此覆盖

N50 T4 ；刀具预选T4，注意：T1中D2仍然有效

…

N55 D3 M06 ；更换刀具，T4中D3值有效

…

5.补偿存储器内容

在数控系统的补偿存储器中有以下刀具补偿参数：

（1）几何尺寸：刀具长度，刀具半径几何尺寸由基本尺寸和磨损尺寸等许多分量组成。控制器处理这些分量，计算并得到最后尺寸（例如总长、总半径）。当补偿存储器激活后，这些最终尺寸有效。这些值在相应的坐标轴里由刀具类型和目前的加工平面G17、G18、G19来计算出。

（2）刀具类型 刀具类型决定需要哪些几何参数以及怎样进行计算（钻头、车刀或铣刀）。
