1.功能
在计算刀具长度补偿和刀具半径补偿时必须首先确定一个平面，即确定一个两坐标轴的坐标平面，在该平面中可以进行刀具半径补偿。对于钻头和铣刀，长度补偿的坐标轴为所选平面的垂直坐标轴。同样，平面选择的不同也影响圆弧插补时圆弧方向的定义，即所选平面决定了圆弧插补的顺时针、逆时针旋转方向。
加工平面和坐标轴及其布置见表5-10和图5-5。

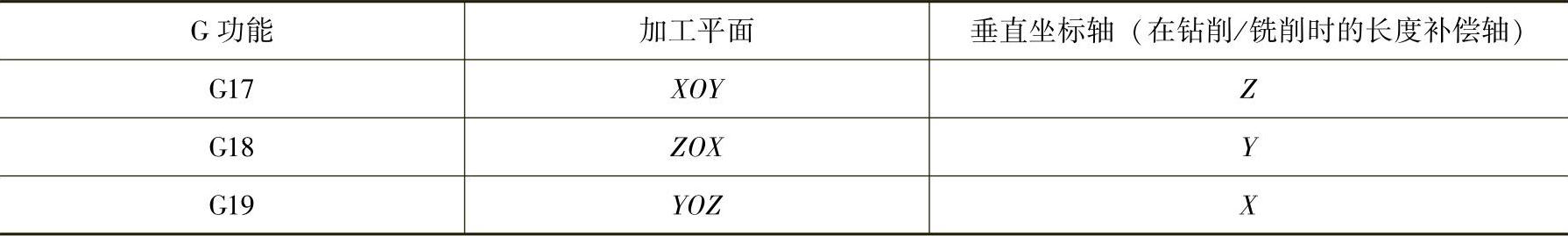

表5-10 加工平面和坐标轴

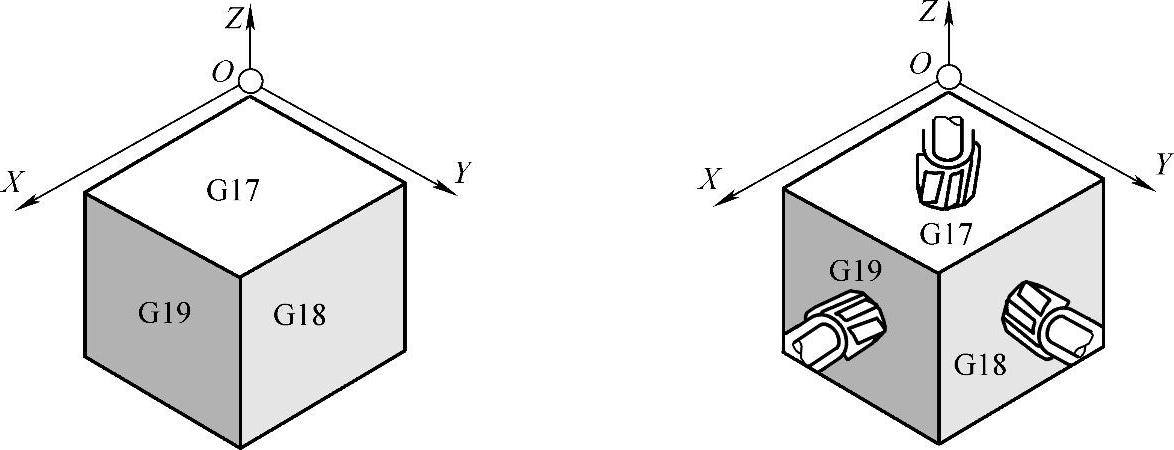

图5-5 钻削/铣削时的平面和坐标轴布置
2.指令格式
G17 ；加工平面XOY
G18 ；加工平面ZOX(www.daowen.com)
G19 ；加工平面YOZ
3.说明
1）在右手直角坐标系中，三个互相垂直的轴X、Y、Z分别构成三个平面，如图5-5所示。G17表示选择在XOY平面内加工，G18表示选择在ZOX平面内加工，G19表示选择在YOZ平面内加工。立式数控铣床大都在XOY平面内加工，且系统通电时，默认G17状态，故G17可以省略。
2）一般在程序开始就定义加工平面，以便系统对刀具长度和刀具半径进行补偿。
4.编程举例
【例5-4】 平面选择指令G17～G19的应用举例。
程序及其说明如下：
N10 G17 T…D… ；选择XOY平面
N20…X…Y…Z… ；Z轴方向上的刀具长度补偿
