1.功能

工件标注的尺寸系统可能不同于系统设定的尺寸系统（米制或寸制），但这些尺寸可以直接输入到程序中，系统会完成尺寸的转换工作。

2.指令格式

G70；寸制尺寸

G71；米制尺寸

G700；寸制尺寸，也适用于进给率F

G710；米制尺寸，也适用于进给率F

3.说明

1）系统根据所设定的状态把所有的几何值转换为米制尺寸或寸制尺寸（这里刀具补偿值和可设定零点偏置值也作为几何尺寸）。同样，进给率F的单位分别为mm/min或in/min。

2）基本状态可以通过机床数据设定。机床出厂前一般设定为G71（米制尺寸）状态。

3）用G70或G71指令可编程所有与工件直接相关的几何数据，比如：

①在G0、G1、G2、G3、G33、CIP、CT功能下的位置数据X、Y、Z。

②插补参数I、J、K（也包括螺距）。

③圆弧半径CR。(www.daowen.com)

④可编程的零点偏置（TRANS，ATRANS）。

⑤极坐标半径RP。

所有其他与工件没有直接关系的几何数值，诸如进给率、刀具补偿、可设定的零点偏置，它们与G71/G70的编程无关。

4）G710/G700用于设定进给率F的尺寸系统（mm/min、mm/r或者in/min、in/r）。

注意：数控系统不同，米制尺寸/寸制尺寸指令不同。SIEMENS和FAGOR系统采用G71/G70指令，而FANUC系统则采用G21/G20指令。

4.编程举例

【例5-3】 G71/G70指令编程举例，如图5-4所示。

图5-4 G71/G70指令应用示意图

注：1in=0.0254m。

初始状态是米制，然后在米制和寸制之间切换，加工程序及其说明见表5-9。

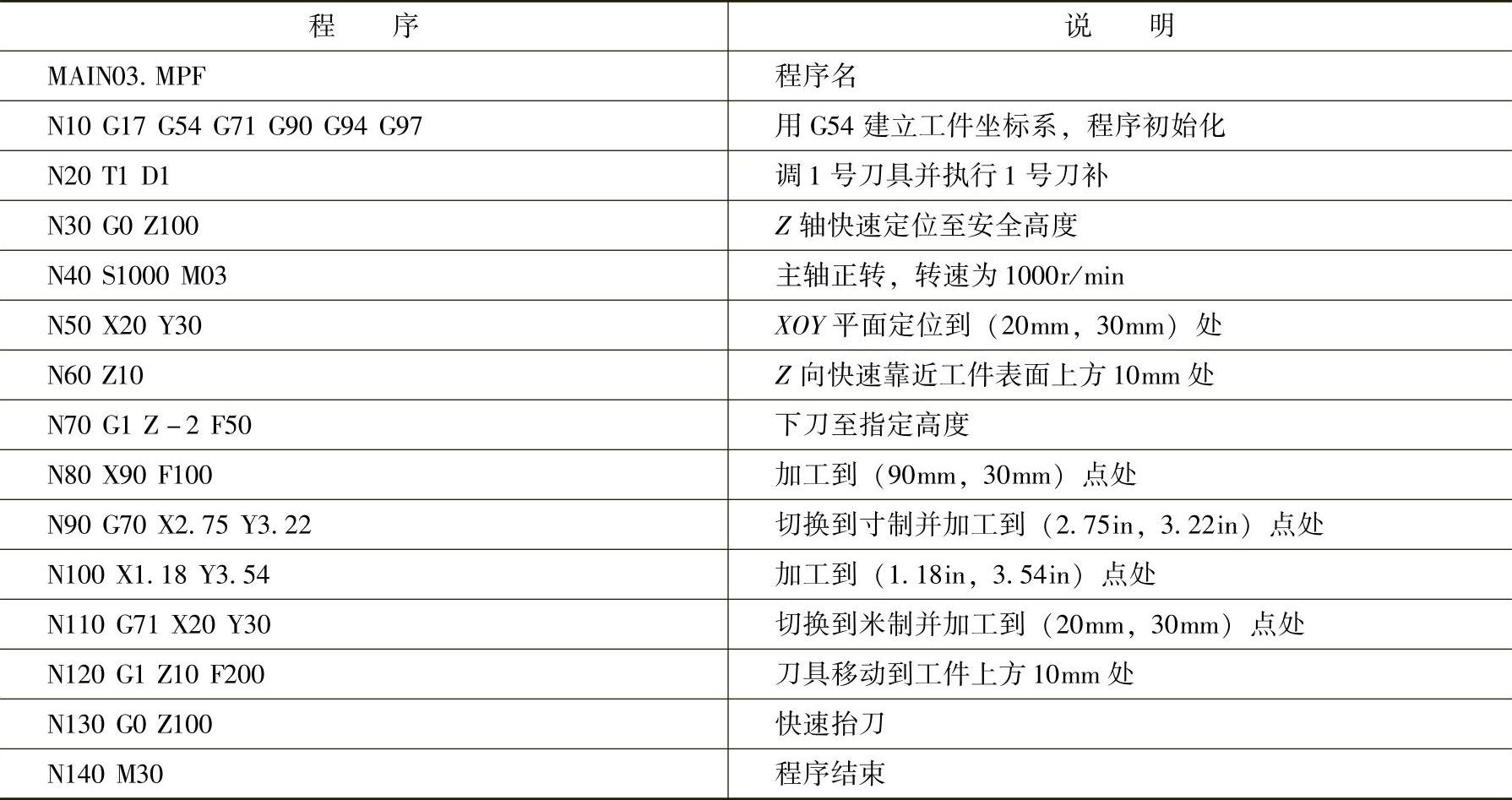

表5-9G71/G70应用举例程序及其说明
