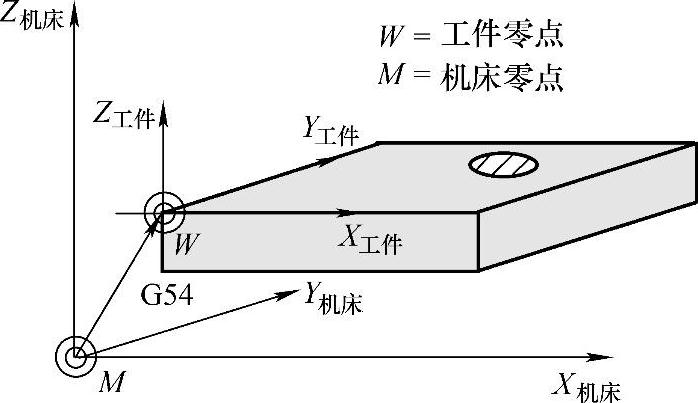

图5-1 可设定的零点偏置

设置零点偏移，建立工件坐标系指令有G54～G59、G500、G53和G153。

1.功能

在数控加工程序中，通过执行G54～G59指令可使零点从机床坐标系转移到工件坐标系。可设定的零点偏置给出工件零点在机床坐标系中的位置（工件零点以机床零点为基准偏移），如图5-1所示。当工件装夹到机床上后，通过对刀求出偏移量，并通过面板输入到零点偏置数据区。程序可以通过选择相应G功能G54～G59调用此值，也可以通过对某机床轴设定一个旋转角，使工件成一角度装夹。该旋转角可以在G54～G59调用时同时有效。

2.指令格式

G54；第一可设定零点偏置

G55；第二可设定零点偏置

G56；第三可设定零点偏置

G57；第四可设定零点偏置

G58；第五可设定零点偏置

G59；第六可设定零点偏置

G500；取消可设定零点偏置（模态有效）

G53；取消可设定零点偏置（程序段方式有效），可编程的零点偏置也一起取消(www.daowen.com)

G153；同G53，取消附加的基本偏置

3.说明

1）G54～G59指令设置的工件原点在机床坐标系中的位置是不变的，即使在系统断电后也不破坏，再次开机后仍然有效。G54～G59指令设置的工件原点与刀具的当前位置无关。

2）当工件装夹到机床上后，通过对刀求出偏移量并输入到零点偏置数据区，然后在程序中通过G54～G59调用此值，确定工件坐标系。

4.编程举例

【例5-1】　可设定零点偏置指令G53～G57应用举例，如图5-2所示，加工程序及其说明见表5-7。

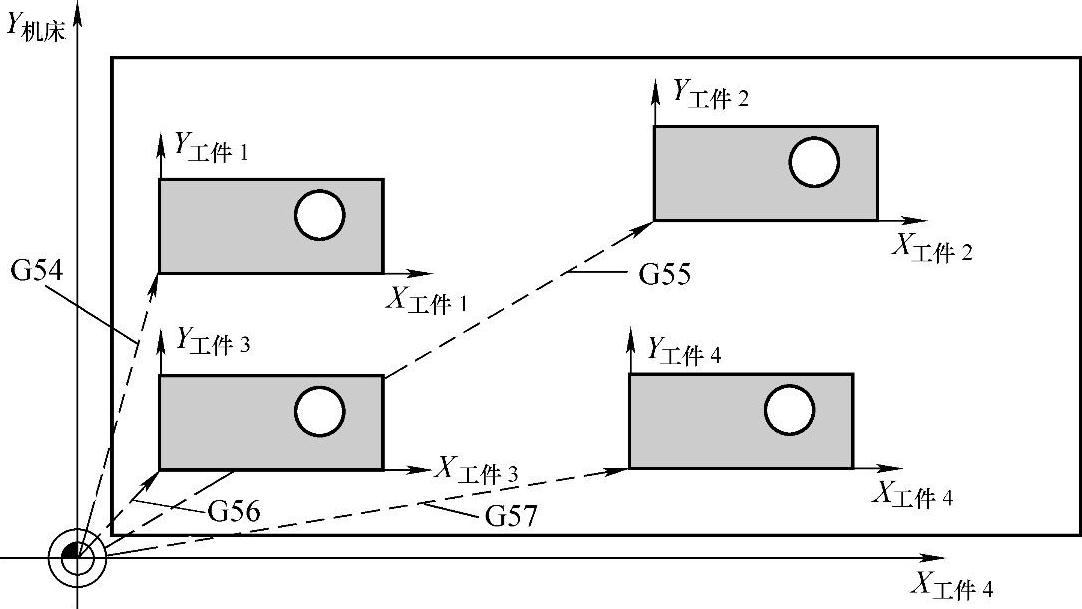

图5-2 用零点偏置指令建立工件坐标系

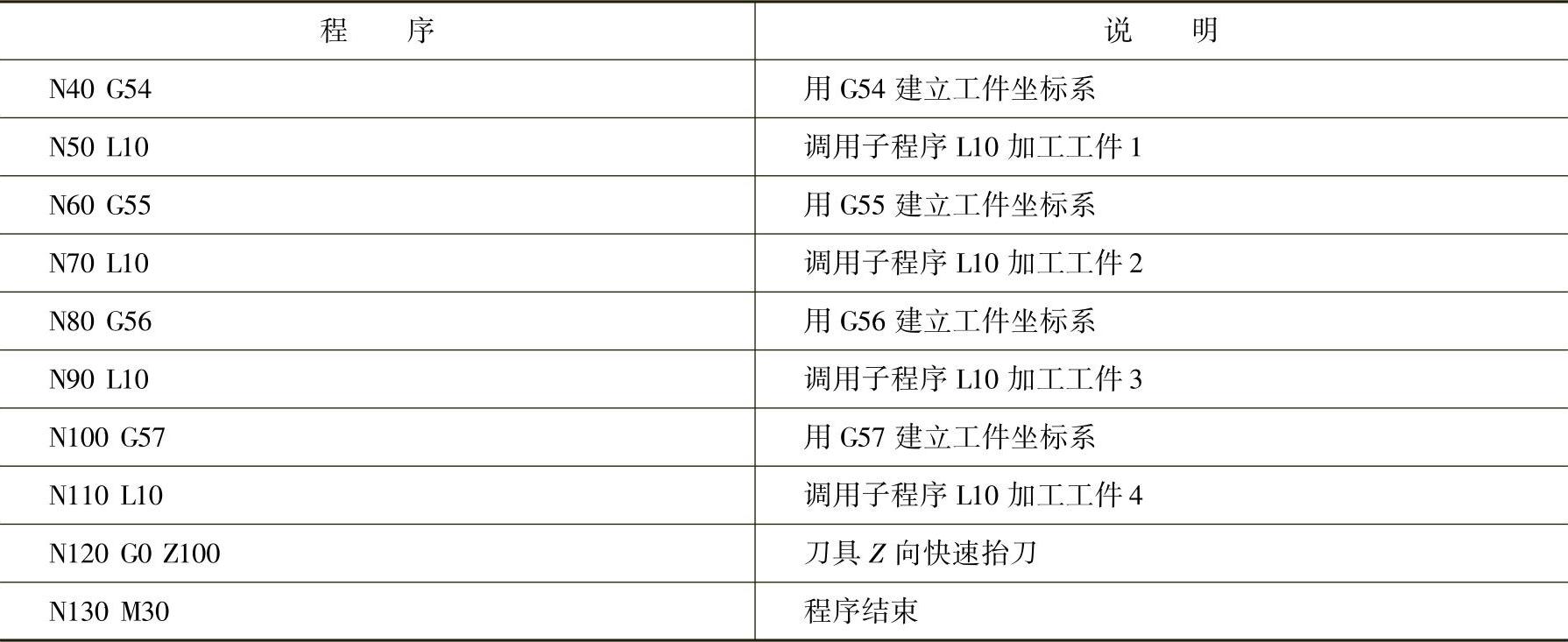

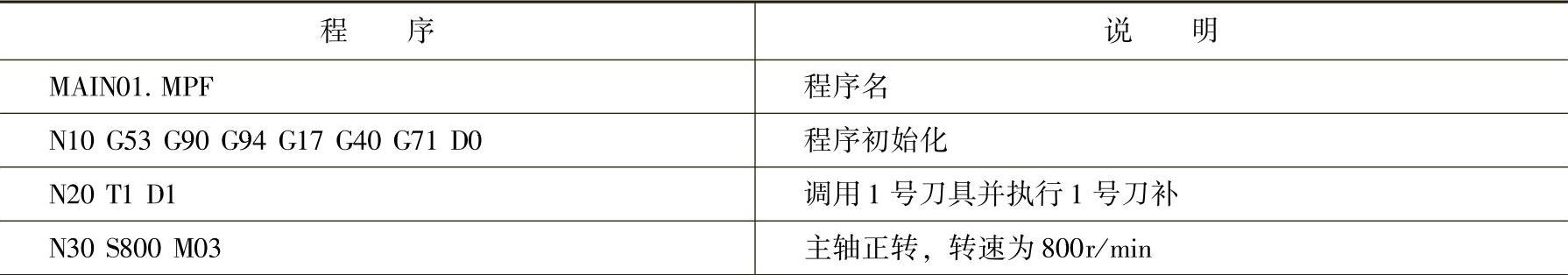

表5-7G53～G57指令应用举例程序及其说明

（续）
