坐标系旋转指令G68、G69详解

1.功能

用坐标系旋转指令可将工件旋转某一指定的角度。另外,如果工件的形状由许多相同的图形组成,则可将图形单元编成子程序,然后用主程序的旋转指令调用。

2.指令格式

G17 G68X_Y_R_;在XOY平面内设定坐标系旋转

G18 G68X_Z_R_;在ZOX平面内设定坐标系旋转

G19 G68Y_Z_R_;在YOZ平面内设定坐标系旋转

G69;取消坐标系旋转

式中,G17、G18、G19用于平面选择,在其上包含旋转的形状;X_、Y_、Z_为旋转中心的绝对坐标值,可以是X_、Y_、Z_中的任意两个,它们由当前平面选择指令G17~G19中的一个确定,如果G68后面的XY(或XZYZ)省略,则默认当前的位置为旋转中心;R为旋转角度,逆时针旋转为正方向,顺时针旋转为负方向。根据G代码G90或G91来确定绝对值或增量值。

3.说明

1)最小输入增量单位0.001,度的有效数据范围为-360.000°~360.000°。

2)利用旋转指令也能做镜像加工,但前提是加工部分必须对称。

4.编程举例

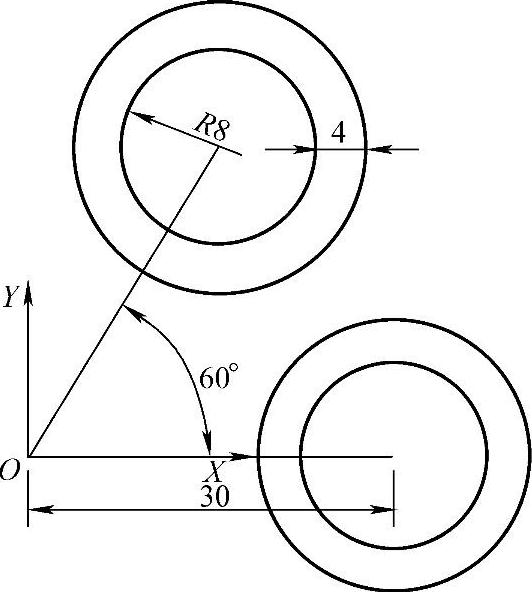

【例4-6】 请用ϕ4mm的键槽刀加工图4-34所示外形轮廓,槽深3mm,编写加工程序。

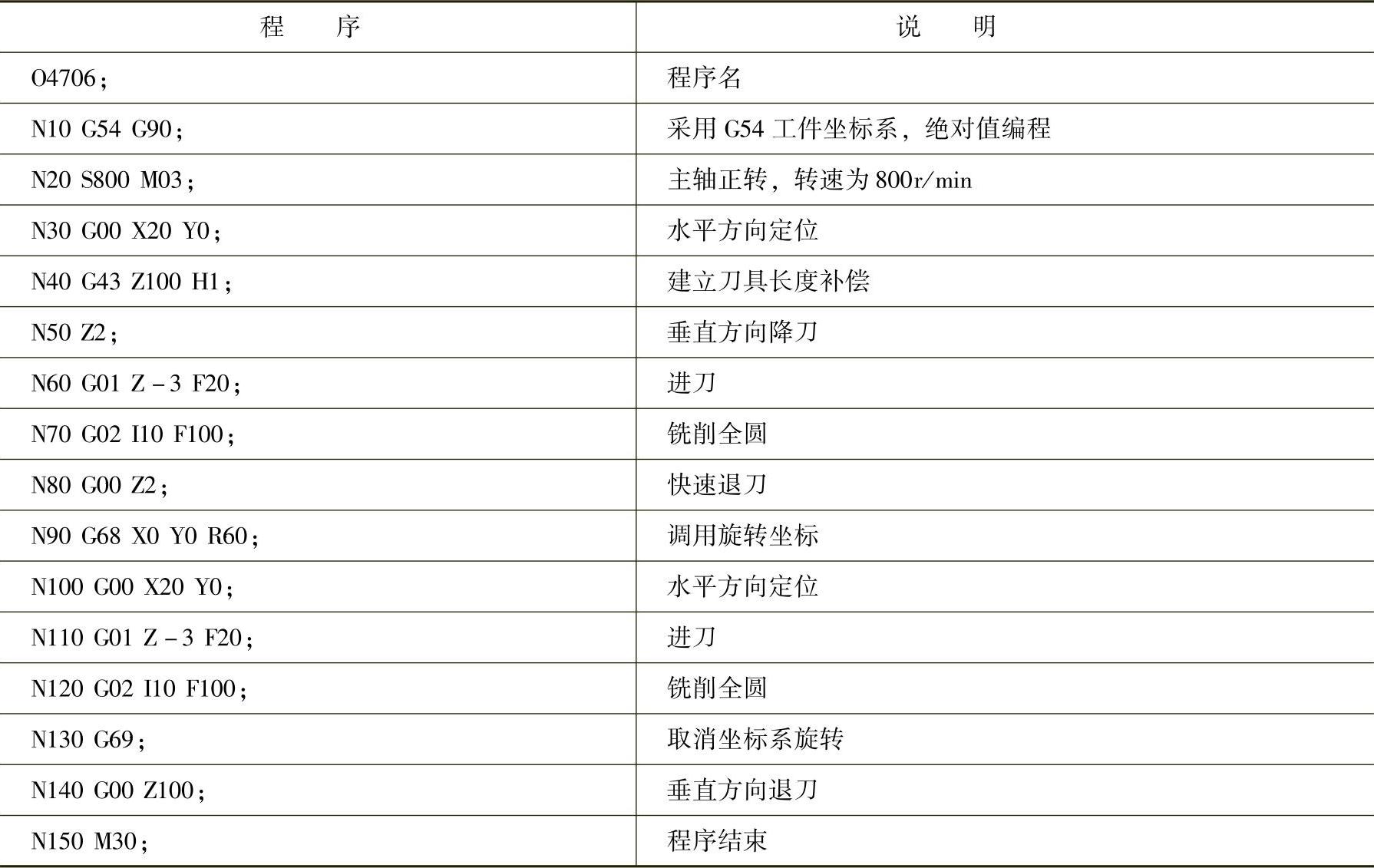

零件加工程序及其说明见表4-15。(www.daowen.com)


图4-34 外形轮廓加工

4-15 加工程序及其说明

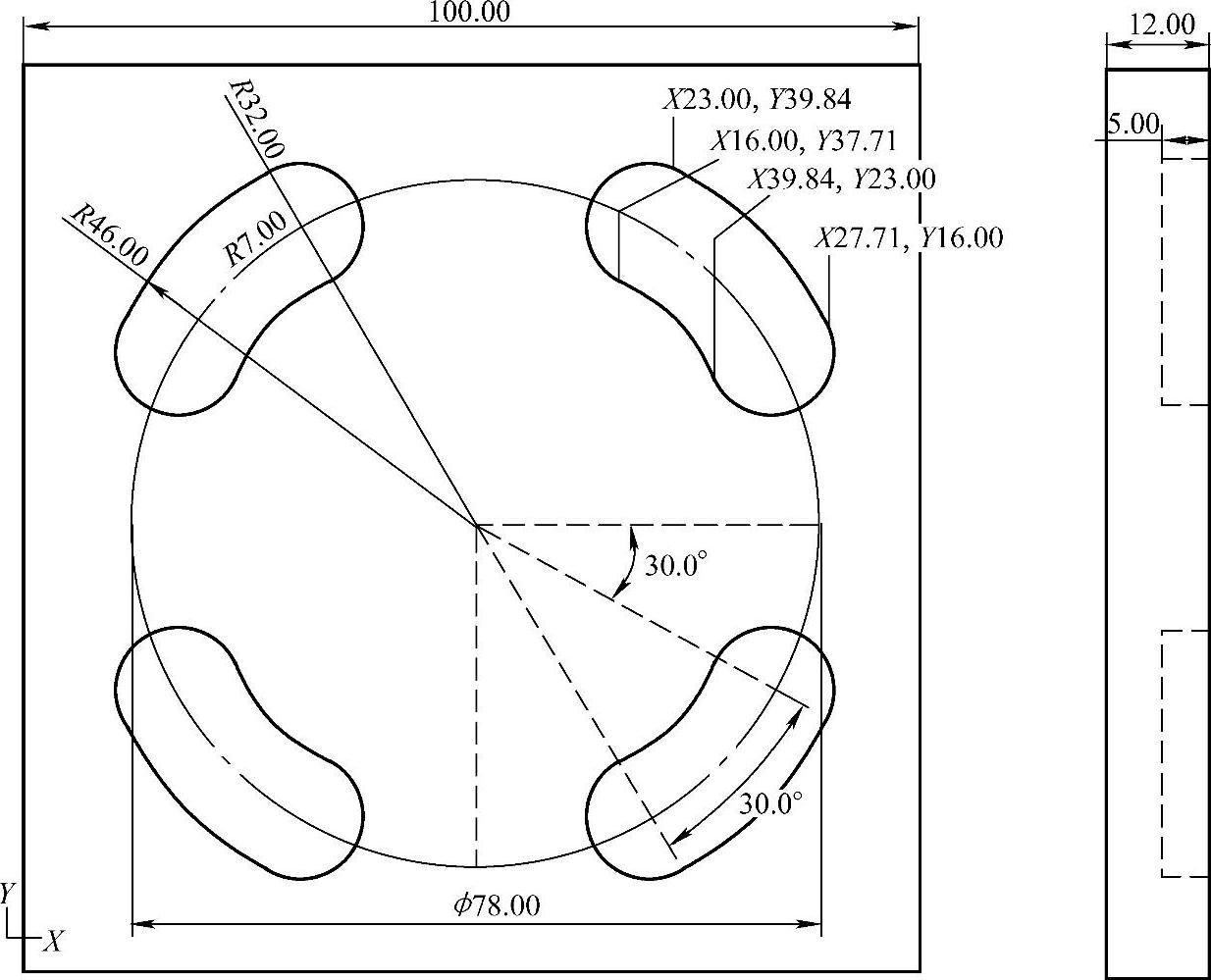

【例4-7】 请用ϕ12mm的四刃立铣刀加工如图4-35所示的4个腰形槽,编写加工程序。


图4-35 腰形槽加工

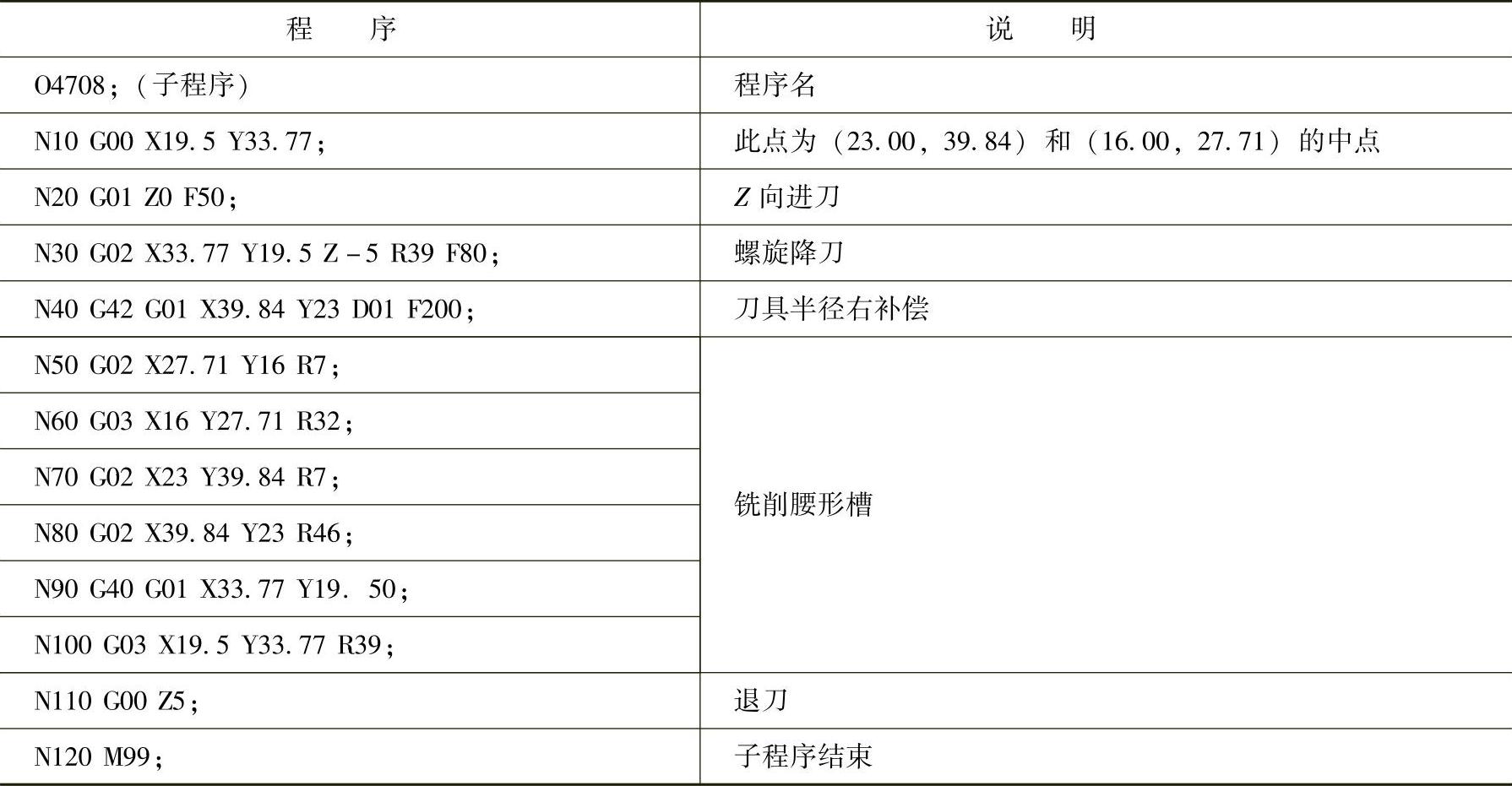

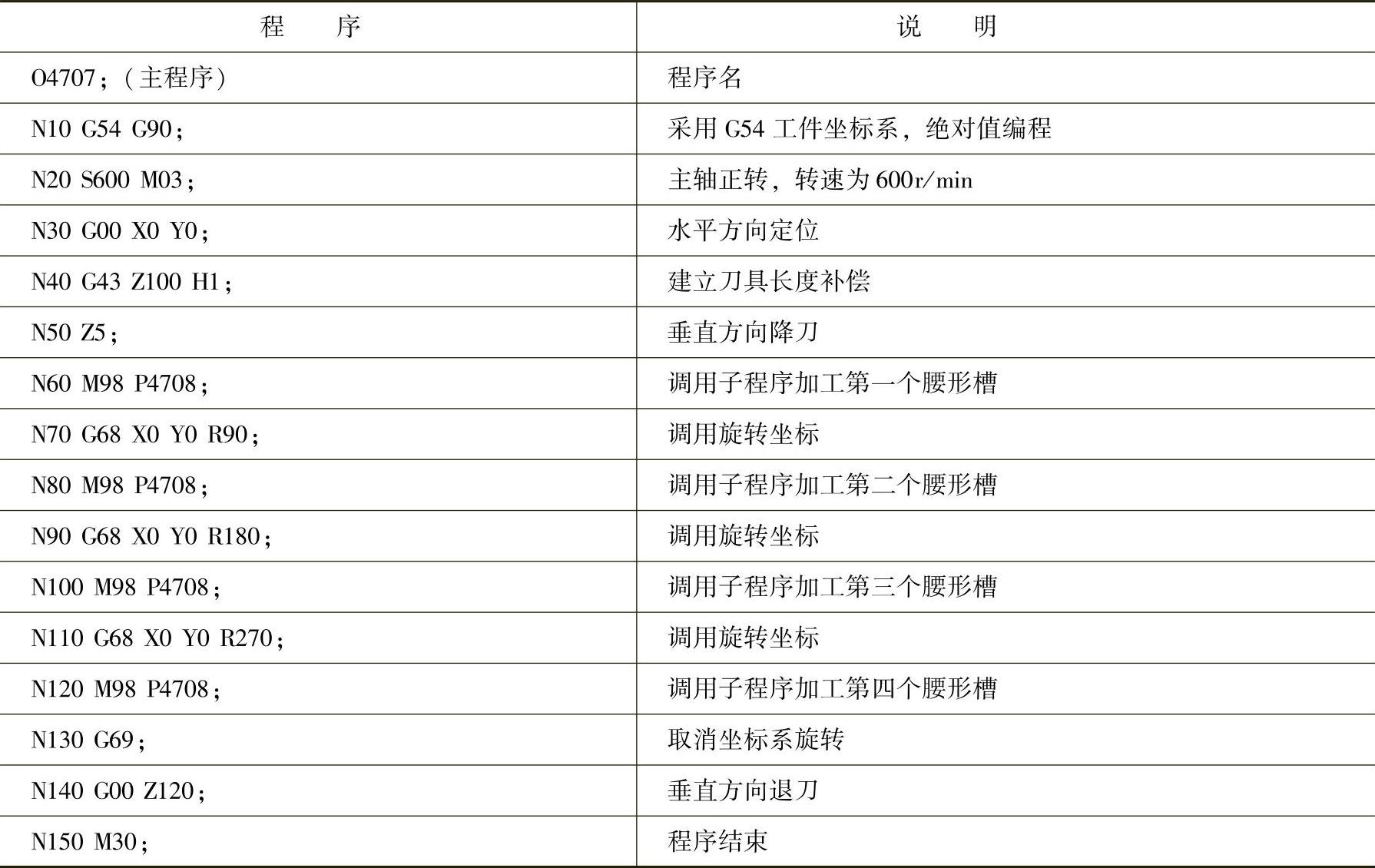

零件加工程序及其说明见表4-16和表4-17。

4-16 加工程序及其说明(1)


4-17 加工程序及其说明(2)
