1.功能

用可编程镜像指令可实现图形关于坐标轴的对称加工。对称轴（或镜像轴）可以是X轴、Y轴或是原点中心对称等，如图4-32所示。

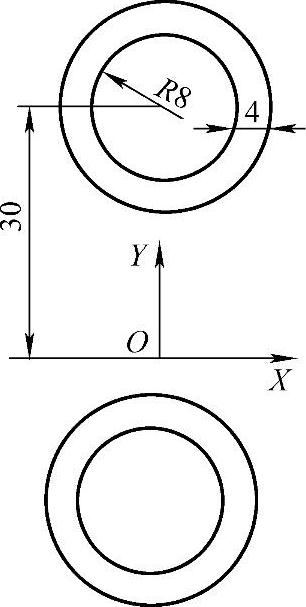

图4-31 外形轮廓加工

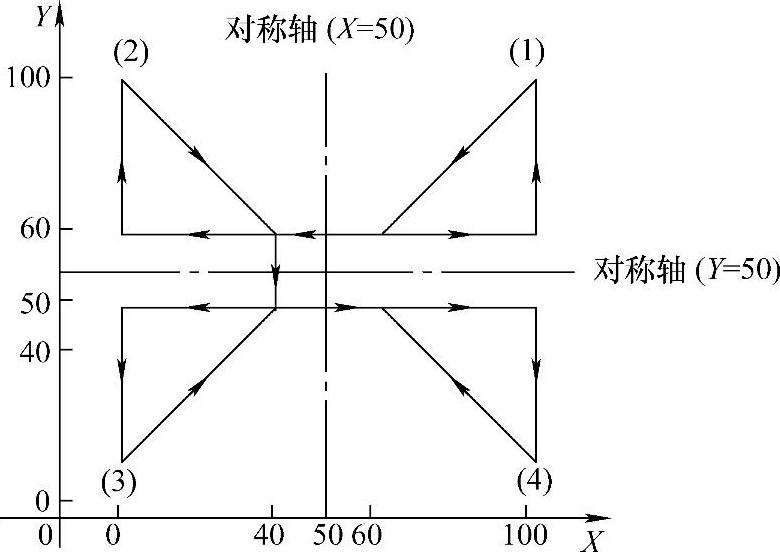

图4-32 可编程镜像

其中图像（1）是编程的图像；图像（2）的对称轴与Y轴平行，并与X轴在X=50处相交；图像（3）在点（50，50）处与图像（1）对称；图像（4）的对称轴与X轴平行，并与Y轴在Y=50处相交。

2.指令格式

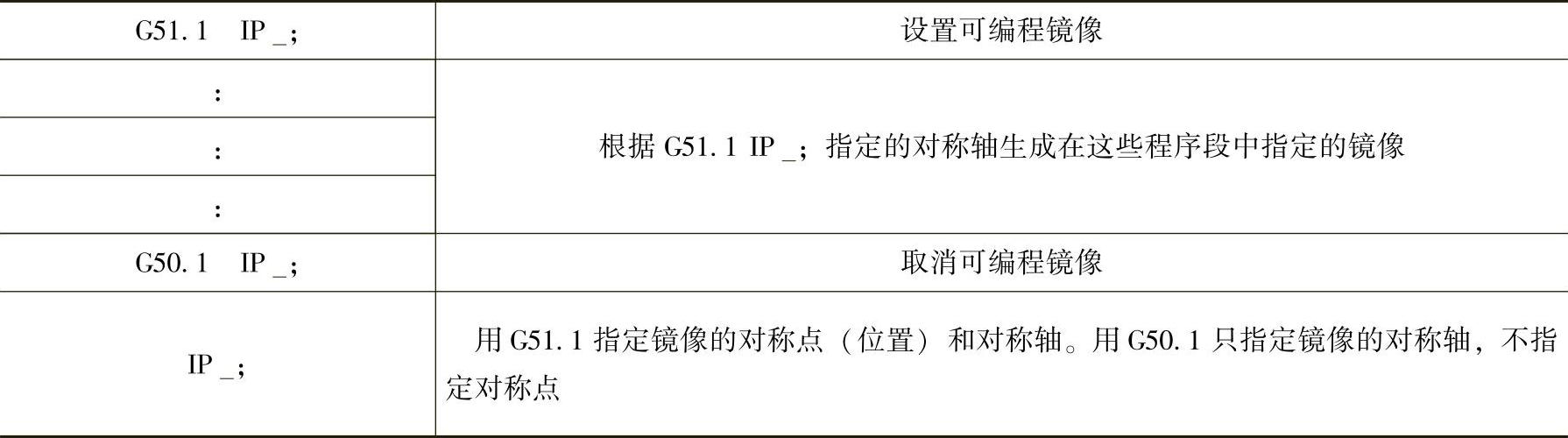

指令格式如表4-10所示。

表4-10 可编程镜像指令格式

3.注意事项

1）如果指定可编程镜像功能，同时又用CNC外部开关或CNC的设置生成镜像时，则可编程镜像功能首先执行。

2）在指定平面对某个轴镜像时会使表4-11中的指令发生变化。

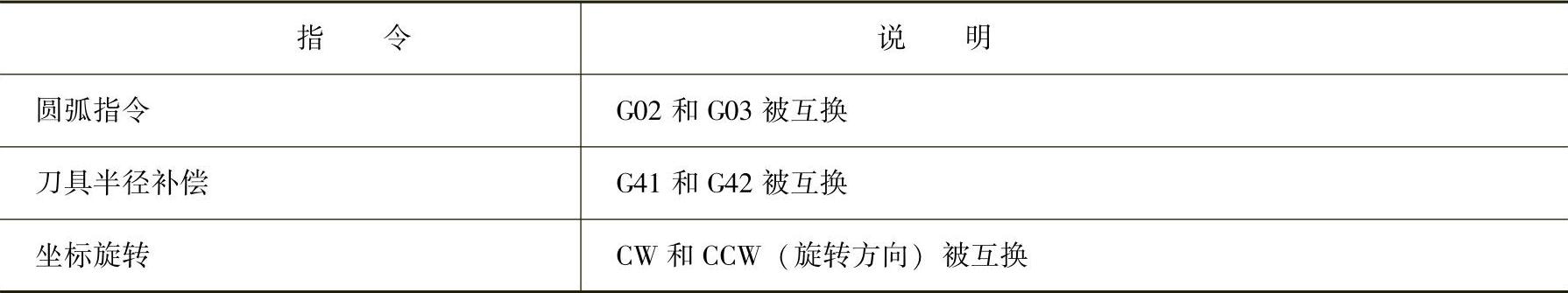

表4-11 在指定平面内的一个轴上的镜像时发生的指令变化

(www.daowen.com)

3）CNC的数据处理顺序是从程序镜像到比例缩放和坐标系旋转，应按该顺序指定指令；取消时，按相反顺序。在比例缩放或坐标系旋转方式下，不能指定G50.1或G51.1。

4）在可编程镜像方式中，与返回参考点（G27、G28、G29、G30等）和改变坐标系（G52～G59、G92等）有关的G代码不准指定。如果需要这些G代码的任意一个，必须在取消可编程镜像方式之后再指定。

4.编程举例

【例4-5】 请编制如图4-33所示零件加工程序。

1）采用比例缩放指令编程，加工程序及其说明见表4-12与表4-13。

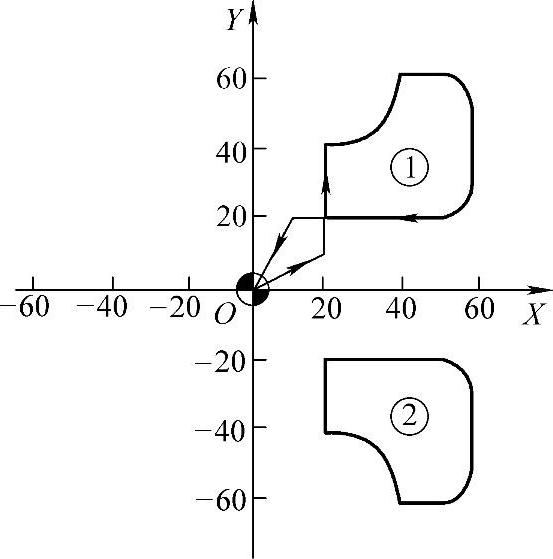

图4-33 外轮廓加工

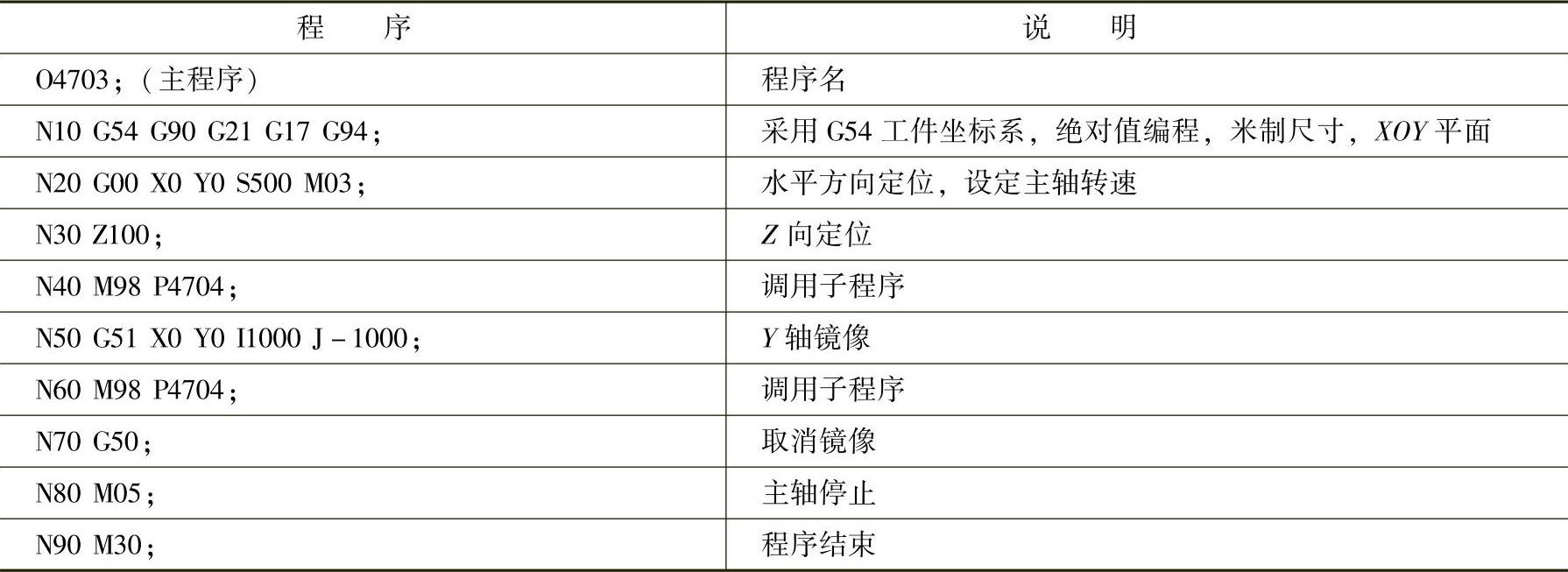

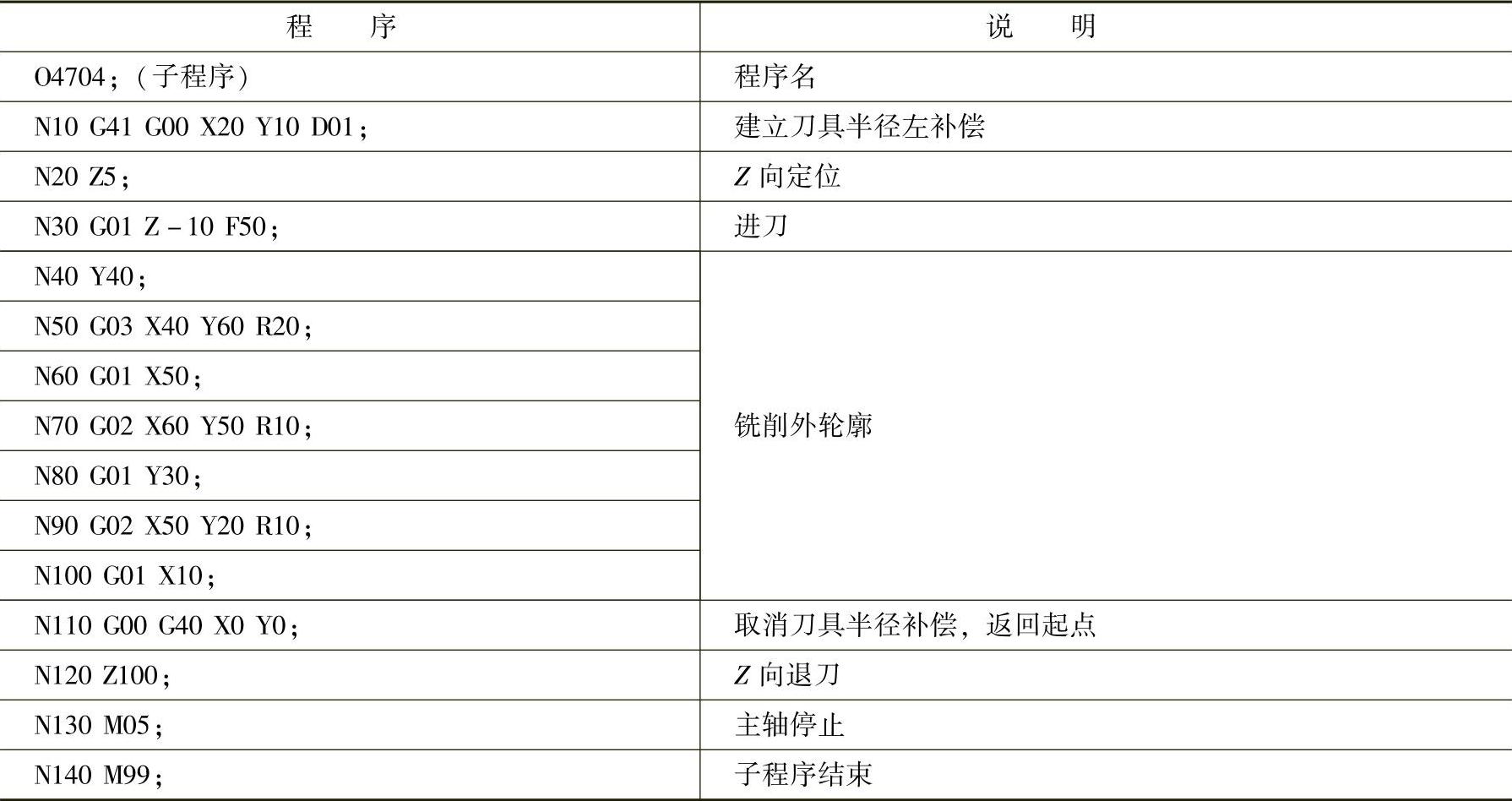

表4-12 加工程序及其说明（1）

表4-13 加工程序及其说明（2）

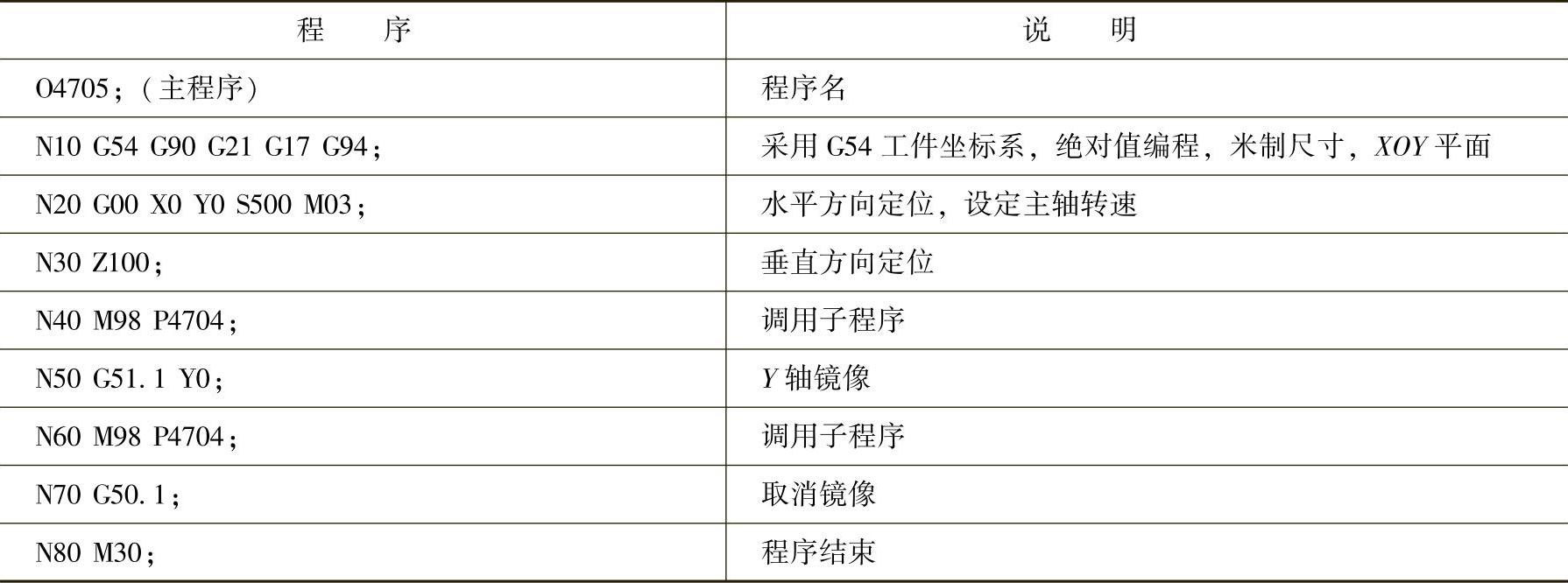

2）采用可编程镜像指令编程，加工程序及其说明见表4-14。

表4-14 加工程序及其说明（3）
