比例缩放指令:G50、G51

时间:2023-06-17 理论教育 版权反馈
【摘要】:图4-28比例缩放示意图G50;式中,X、Y、Z为比例缩放中心,以绝对值指定;P为比例因子,指定范围为0.001~999.999。比例缩放指令不能缩放偏置量。各轴比例因子单独指定时的指令格式G51 X_Y_Z_I_J_K_;……这时,可用它来取代G51.1和G50.1。

比例缩放指令:G50、G51

1.功能

比例缩放(G50、G51)是指编程的形状被放大或缩小(比例缩放),用X_、Y_和Z_指定比例缩放中心,以绝对值指定。尺寸可以放大和缩小相同或不同的比例,比例可以在程序中指定,如图4-28所示。

2.指令格式

有两种指令格式:

(1)各轴比例因子相同时的指令格式

G51 X_Y_Z_P_;

……

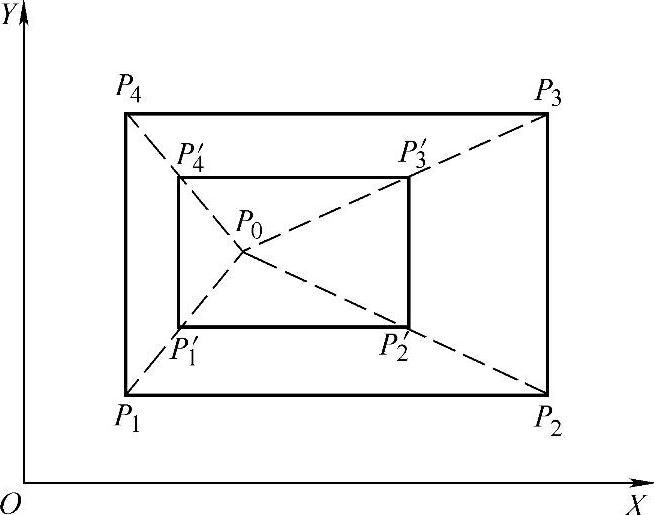

图4-28 比例缩放示意图

G50;

式中,X、Y、Z为比例缩放中心,以绝对值指定;P为比例因子,指定范围为0.001~999.999。若不指定P,可用MDI预先设定的比例因子(用参数设置),任何其他指令不能改变这个值;若省略XYZ,则用指令G51时刀具所在位置作为比例缩放中心。该指令以后的移动指令,从缩放中心开始,实际移动量为原来数值的P倍。比例缩放指令不能缩放偏置量。如图4-28所示,P1P4为原编程图形,P′1P′4为按相同比例编程后的图形,P0为比例缩放中心。

(2)各轴比例因子单独指定时的指令格式

G51 X_Y_Z_I_J_K_;

……(www.daowen.com)

G50;

式中,X、Y、Z为比例缩放中心,以绝对值指定;I、J、K分别为X轴、Y轴、Z轴的比例因子,指定范围为±0.001~±9.999。若省略I、J、K,则按参数(分别对应IJK)设定的比例因子缩放,这些参数必须设定非零值。比例因子与图形的关系见图4-29,其中b/aX轴的比例因子,d/cY轴的比例因子,O为比例缩放中心。

3.说明

1)如果不指定IJK值,则预先设定的比例因子有效。

2)当各轴比例因子为负值时,则执行镜像加工,以比例缩放中心为镜像对称中心,如图4-30所示。这时,可用它来取代G51.1和G50.1。

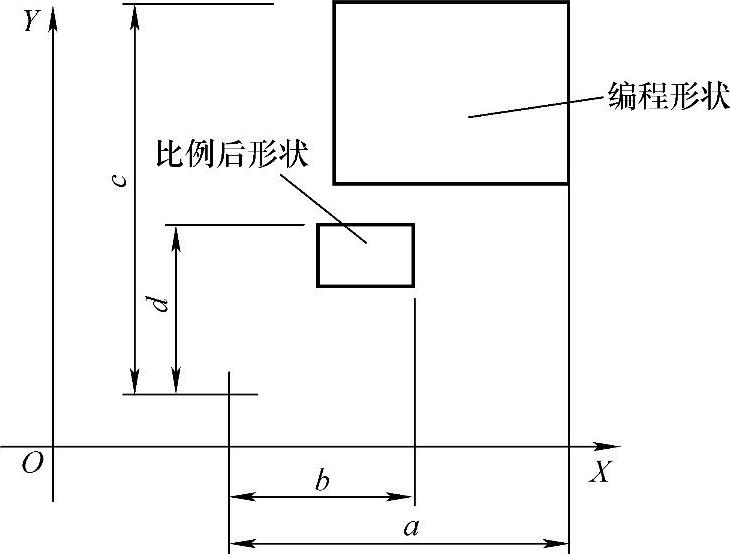

图4-29 比例因子与图形的关系

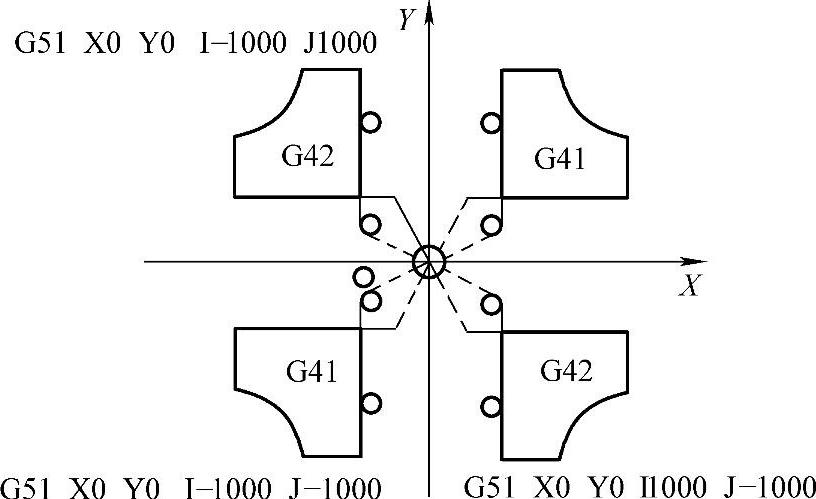

图4-30 比例因子为负值执行镜像加工

4.编程举例

4-4】ϕ4mm的键槽铣刀加工图4-31所示零件,槽深3mm,编写加工程序。零件加工程序及其说明见表4-9。

4-9 加工程序及其说明
